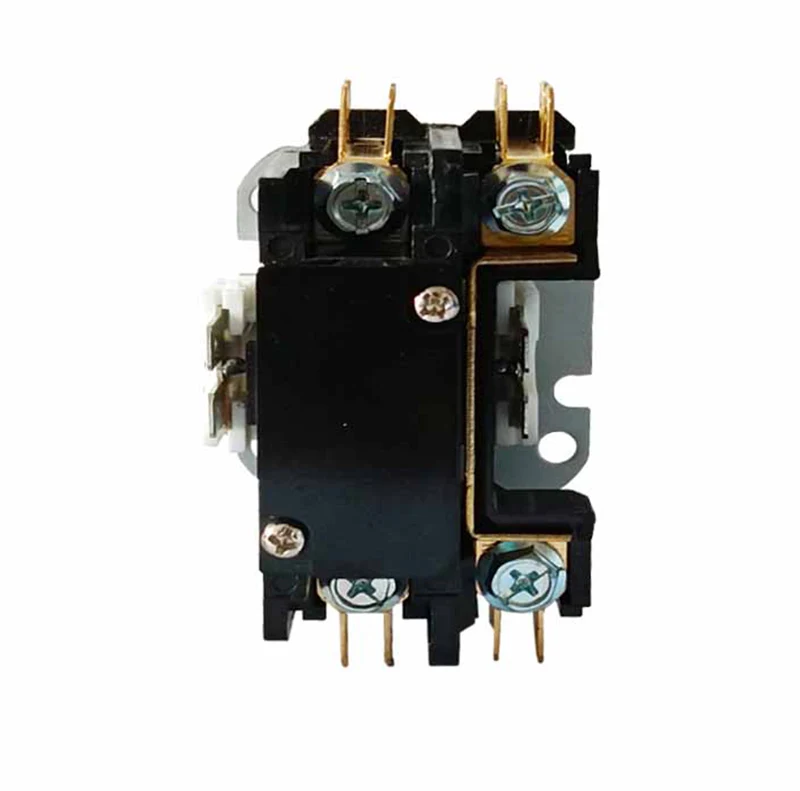

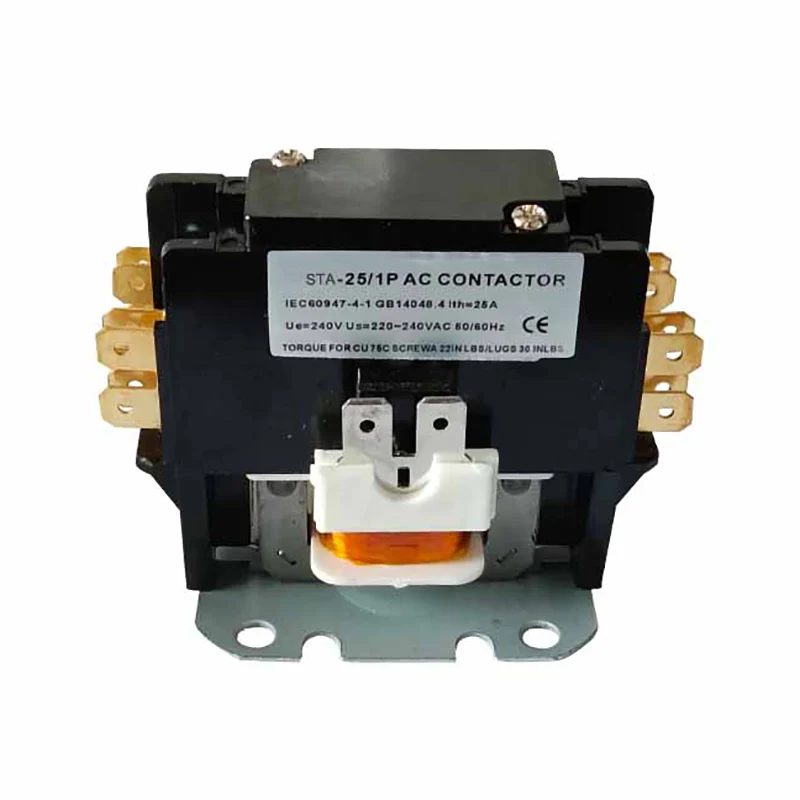

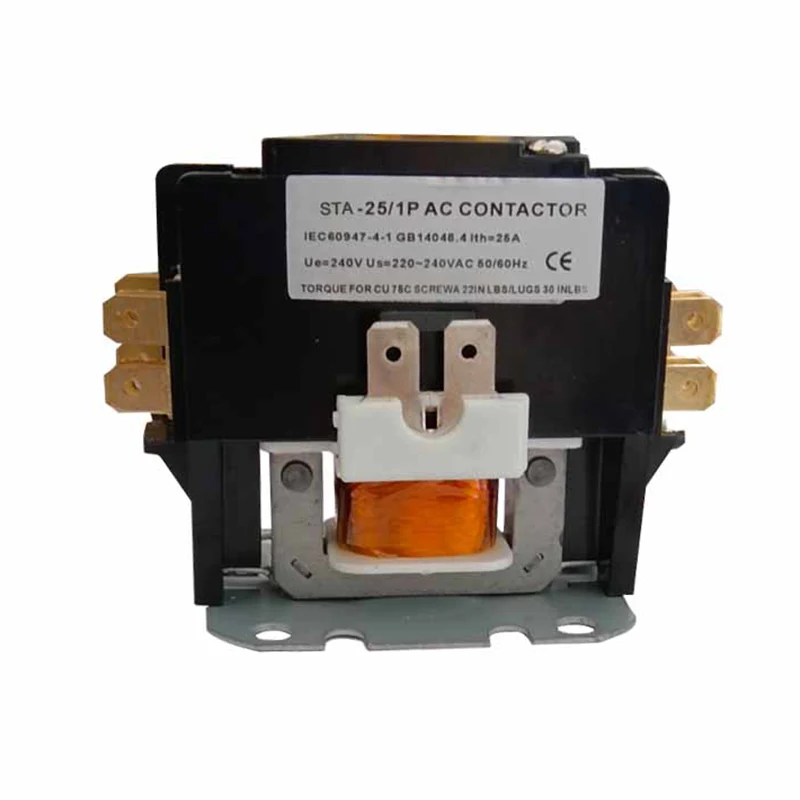

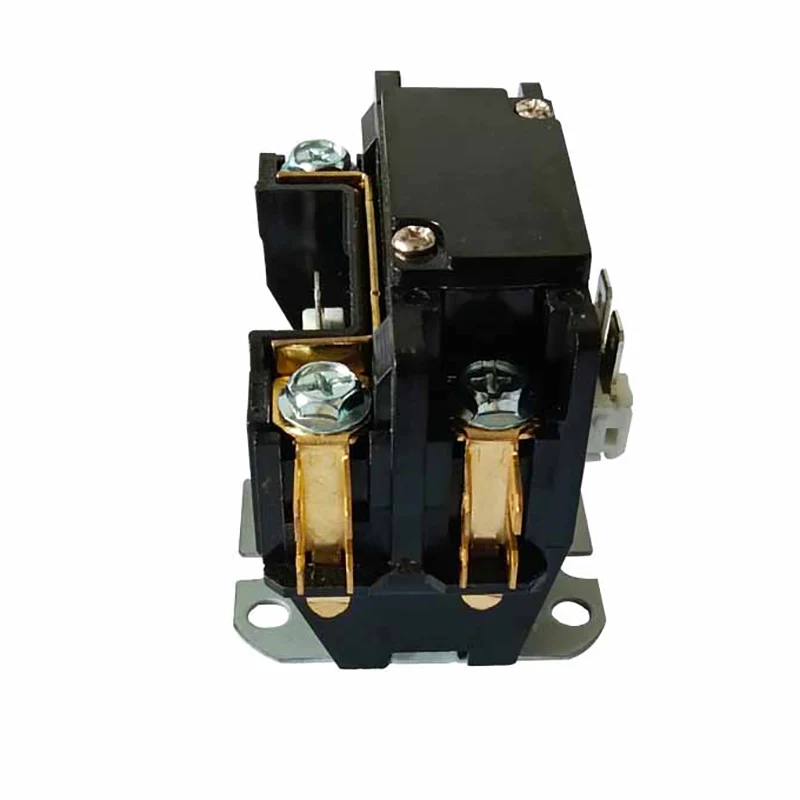

1,5p 25a Air AC -konditioneringskontaktorer er et bestemt formål AC -kontaktor er designet til brug i køling, aircondition og elektriske opvarmningssystemer. Strømforbindelser kan oprettes med enten skrueterminaler med hurtige forbindelser eller lugterminaler med hurtige forbindelser De overholder IEC60947-4-1

Send forespørgsel

Produkt beskrivelse

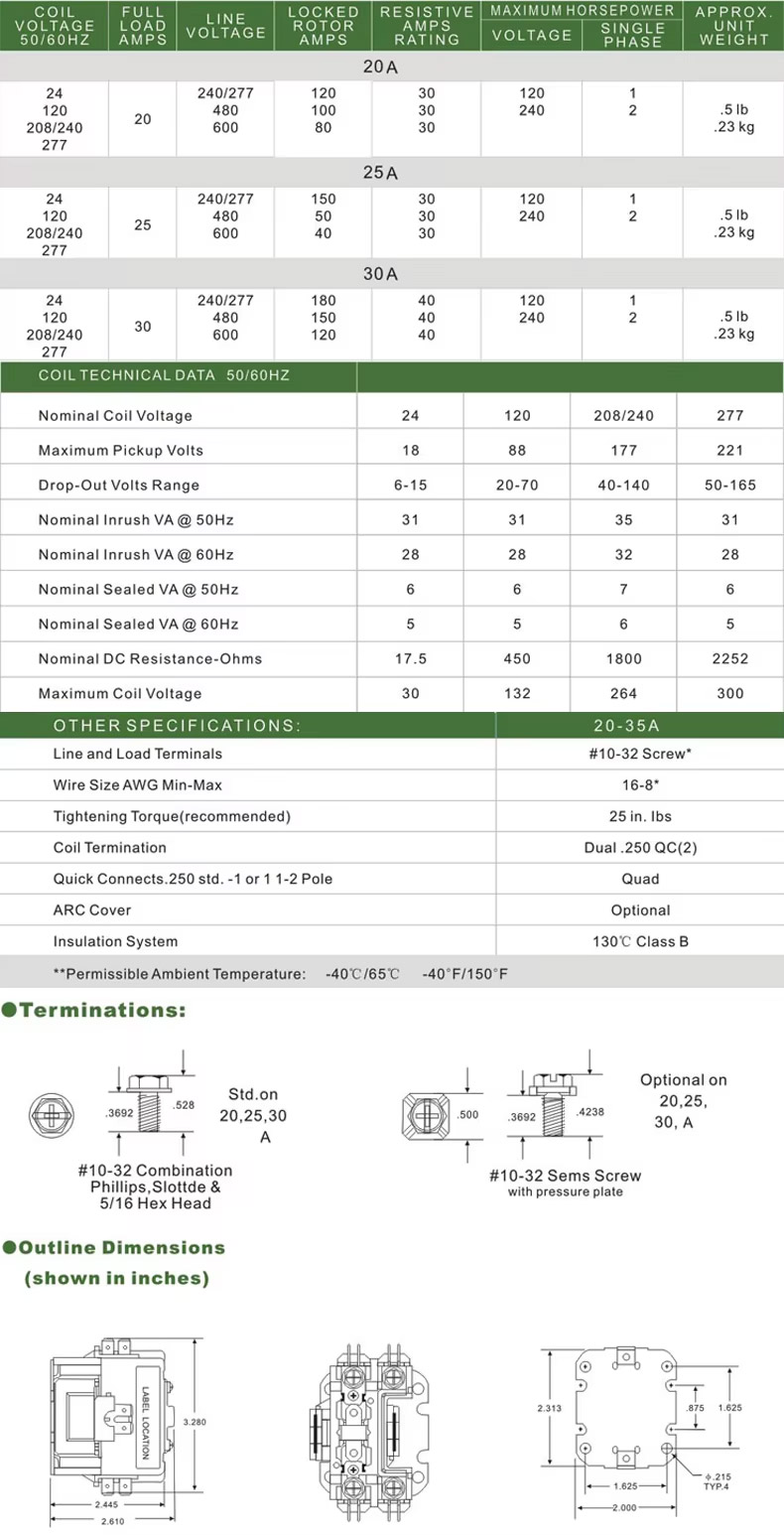

Model nr Fuld belastning Resistive ampere (a) Stang nr. Spolespænding ( V) Linjespænding (V) Max HP -
Ampere (a) 50/60Hz Spænding (V) Enkelt Fase Tre Fase
CJX9-20/1 20 30 1 24 240/277 120 1.5 -
CJX9-20/1.5 1.5
CJX9-20/2 2
CJX9-20/3 3 120 480 240/270 3 7.5
CJX9-20/4 4 208/240 600 480/600 - 7.5
CJX9-25/1.5 25 35 1.5 24 240/277 120 2 -
CJX9-25/2 2
CJX9-25/3 3 120 480 240/270 5 7.5
CJX9-25/4 4 208/240 600 480/600 - 15/20
CJX9-30/1.5 30 40 1.5 24 240/277 120 2 -
CJX9-30/2 2 120 480 240/270 5 10
CJX9-30/3 3 208/240 600 480/600 - 15/20
CJX9-30/4 4
CJX9-40/2 40 50 2 24 240/277 120 3 -
CJX9-40/3 40 50 3 120 480 240/270 7.5 10
CJX9-40/4 40 50 4 208/240 600 480/600 - 15/20
CJX9-50/2 50 60 2 24 240/277 120 3 -
CJX9-50/3 50 60 3 120 480 240/270 10 15
CJX9-50/4 50 60 4 208/240 600 480/600 - 25/25
CJX9-60/2 60 70 2 24 240/277 120 5 -
CJX9-60/3 60 740 3 120 480 240/270 10 20
CJX9-60/4 60 70 4 208/240 600 480/600 - 30/30
CJX9-75/2 75 85 2 24 240/277 120 5 -
CJX9-75/3 75 85 3 120 480 240/270 15 25
CJX9-75/4 75 85 4 208/240 600 480/600 - 40/40
CJX9-90/2 90 100 2 24 240/277 120 7.5 -
CJX9-90/3 90 100 3 120 480 240/270 20 30
CJX9-90/4 90 100 4 208/240 600 480/600 - 50/50


Isolerende materiale

Kontaktblok og transportør er af høj kvalitet Termosætting af elektrisk kvalitet

Temperaturområde

-40 ° F til 150 ° F; -5-+40

Mekanisk liv (ingen belastning)

Overholder Specifikationer for UL- og ARI -specifikationer

Elektrisk liv

Overholder UL- og ARI -specifikationer  Standard

Vægt (omtrentlig)

9,25 oz

Spiraler frekvens

50/60Hz

Coilisolering

Klasse B (130ºC)

Afslutning

Trykstik og dobbelt 1/4 q.c

Betjene

85% af den nominelle spiralfoltage; 110% maksimalt sikkert betjene

Driftscyklus

Sammenhængende


Princip om drift

Når spolen på 1,5p 25A Air AC -konditioneringskontaktoren er aktiveret, bliver jernkernen magnetisk og tiltrækker kontaktsystemet til at lukke, hvilket forbinder den elektriske belastning til strømkilden. Når spolen er slukket, mister Iron Core sin magnetisme, og kontaktsystemet adskilles med en fjeder, og kobler således belastningen fra strømkilden. På denne måde tillader kontaktoren fjernbetjening af den elektriske belastning.


Bestemt formål Kontaktorapplikation:

• CJX9 (eller STA) -serie Aircondition AC Kontaktor er hovedsageligt anvendelig på en linje på AC 50Hz eller 60Hz, nominel isoleringsspænding er 240V og vurderet til at arbejde strøm op til 60A, brugt til at lukke eller slukke for linjen

• Kontaktorer i klimaanlæg er et bestemt formål AC -kontaktor er designet til brug i køling, aircondition og elektriske opvarmningssystemer.

• Strømforbindelser kan oprettes med enten skrueterminaler med hurtige forbindelser eller lugterminaler med hurtige forbindelser

• De overholder IEC60947-4-1



Struktur og funktioner

Struktur:

Elektromagnetisk system: inklusive spole, kerne og andre komponenter, der bruges til at generere magnetisk flux til at drive åbning og lukning af kontaktsystemet.

Kontaktsystem: inklusive hovedkontakt og hjælpekontakt, hovedkontakten bruges til at bære høj strøm, og hjælpekontakten bruges til at realisere transmission og feedback af kontrolsignalet.

ARC -slukningsindretning: Bruges til at slukke den bue, der genereres, når kontakten er afbrudt for at beskytte kontakten mod skader.

Shell: Bruges til at beskytte de interne komponenter mod det ydre miljø, samtidig med at varmeafledning.


Funktioner:

Med et veldefineret formål og specifikt design til specifikke kraftsystemer og belastningstyper.

Kontaktsystemet er fremstillet af materialer af høj kvalitet med god elektrisk ledningsevne og slidstyrke.

Det elektromagnetiske system har tilstrækkelig sugekraft til pålideligt at engagere og frigive kontakterne.

ARC -slukningsindretningen kan effektivt slukke lysbuen og beskytte kontakterne mod skader.

Skallen er rimelig designet med tilstrækkelig styrke og varmeafledning ydeevne.


1.5P 25A Air AC Conditioning Contactor 1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor
