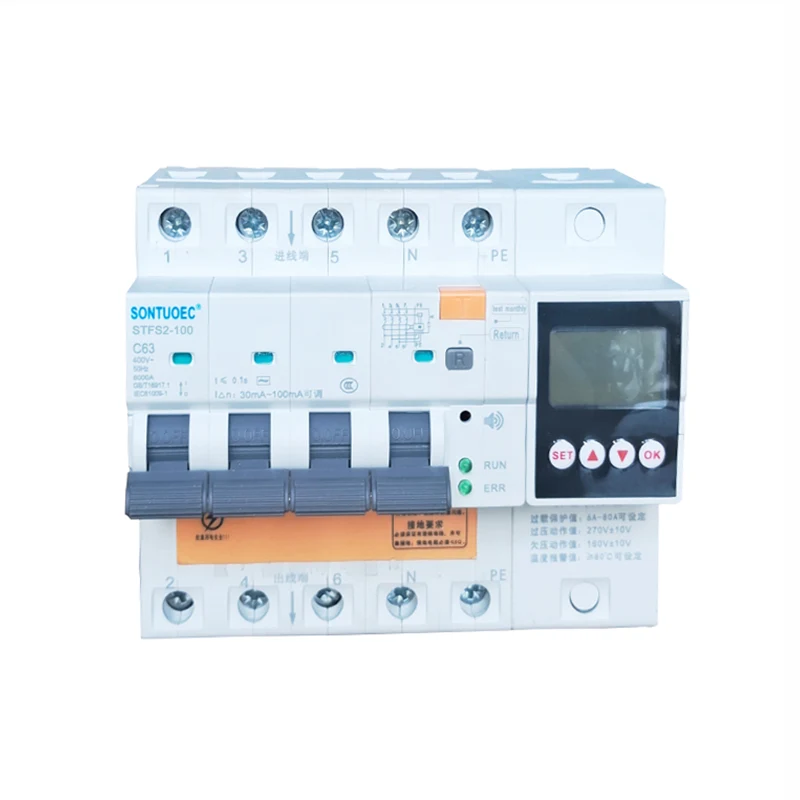

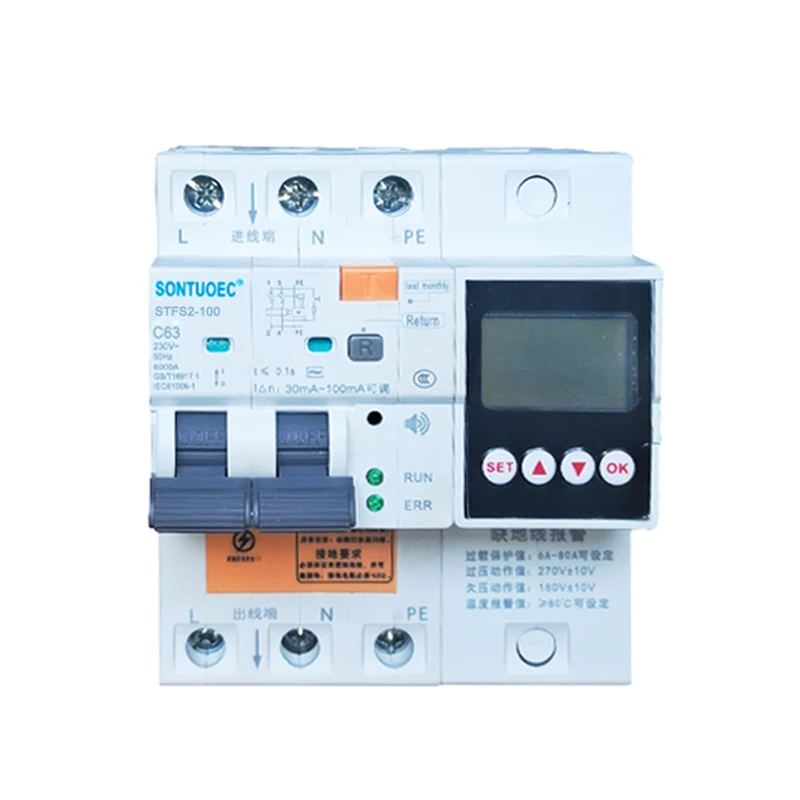

100A 2P 4P Multifunktionel RCBO
  • 100A 2P 4P Multifunktionel RCBO100A 2P 4P Multifunktionel RCBO
  • 100A 2P 4P Multifunktionel RCBO100A 2P 4P Multifunktionel RCBO
  • 100A 2P 4P Multifunktionel RCBO100A 2P 4P Multifunktionel RCBO
  • 100A 2P 4P Multifunktionel RCBO100A 2P 4P Multifunktionel RCBO
  • 100A 2P 4P Multifunktionel RCBO100A 2P 4P Multifunktionel RCBO

100A 2P 4P Multifunktionel RCBO

STSF2-100 100A 2P 4P Multifunktionel RCBO er velegnet til AC 50/60Hz, vurderet i et kredsløb med en spænding på 230V-400V og en nominel strøm på 100A, når aperson er elektrokuteret eller strømnettet lækager. Når lækage, overspænding og underspænding når de indstillede værdier, kan den resterende strømafbryder hurtigt fungere i en meget kort periode hurtigt afskåret strømforsyningen. Når overvågningstemperaturen for den resterende strømafbrydere når den indstillede værdi, er overvågningsjordtråden ikke tilsluttet. Når det er tilsluttet, udsender produktet en alarmlyd for at beskytte sikkerheden for personale og elektrisk udstyr og kan undgå Forhindre skader på udstyr forårsaget af overspænding i strømnettet. Har overbelastning, kortslutning, lækage, overspænding underspænding og overtemperaturbeskyttelsesfunktioner kan også bruges til at tænde og slukke for elektriske enheder under normale omstændigheder under normale omstændigheder Belysningskredsløb, især egnede til industrielle og kommercielle belysningsfordelingssystemer. Produktet har et lille volumen, kompakt struktur og bedre omkostningseffektivitet end andre lignende produkter. Det har et smukt udseende, Høj brudkapacitet gør det til et godt valg til husholdningsstyrkefordeling. Dette produkt er i overensstemmelse med GB/T 16917.1 og IEC 61009-1 standarder og har opnået CE-certificering.

Model:STFS2-100

Send forespørgsel

Produkt beskrivelse

Model

STFS2-100 Elektroisk type

Reststrøm karakteristik

            Ac

Standard IEC/EN 61009-1
Bedømt følsomhedsl △ n 0,03,0,1,0,3

Stang nr

Poler: 1p+n+pe;  3p+n+pe

Bedømt strøm (a)

6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a

Bedømt spænding (V)

240/415V; 230/400V

Bedømt resterende driftsstrøm

10mA, 30mA, 100 mA, 300 mA, 500 mA

Bedømt betinget resterende kortslutning strøm

6ka

Elektro-machanisk udholdenhed

Over 4000 cyklusser

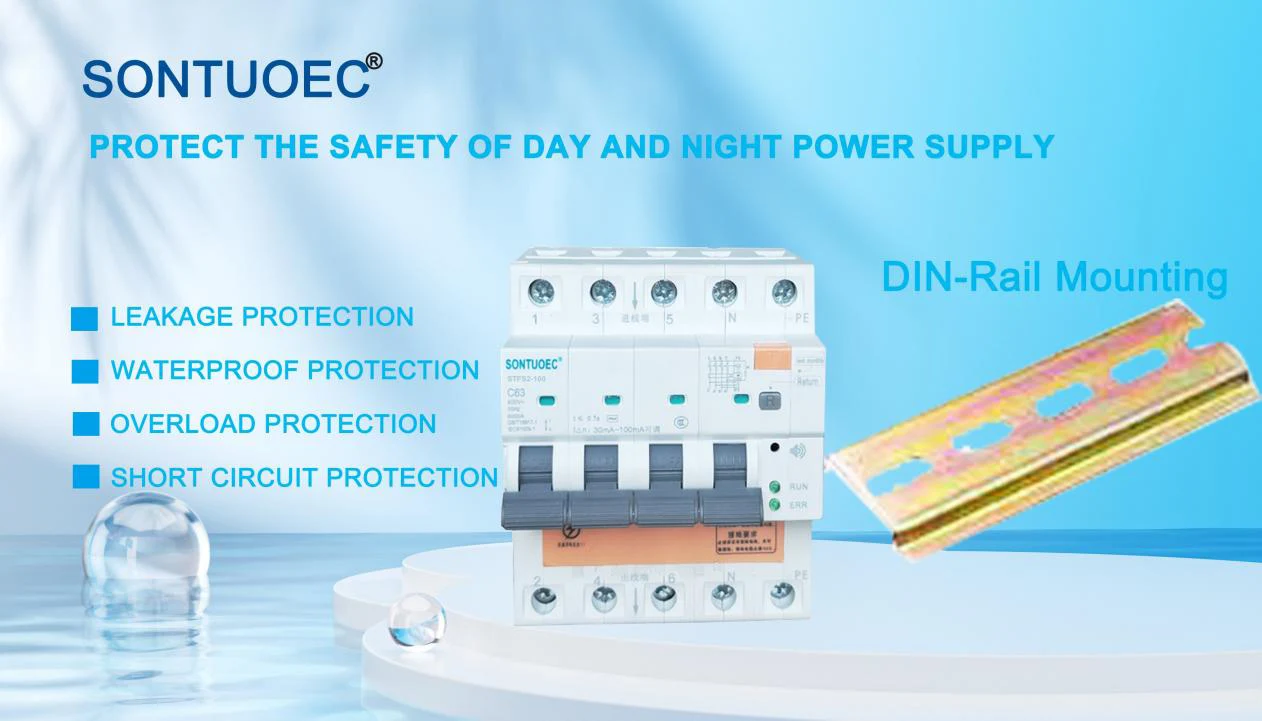

             FUNGERE:


Lækagebeskyttelse,

Overbelastningsstrømbeskyttelse,

kortslutningsbeskyttelse,

under spændingsbeskyttelse,

 Over spændingsbeskyttelse,

Bedømt strøm/ spænding justerbar,

Temperaturbeskyttelse ,

Vandindtrængningsalarm og så videre.



Omgivende lufttemperatur :

1. Den omgivende lufttemperatur må ikke være lavere end -5 1C, ikke højere end+40 C, og den daglige gennemsnitlige værdi skal ikke overstige+35 C.

2. Højde: Højden på installationsstedet må ikke overstige 2000 m.

3.atmosfæriske forhold

Luften er ren, og ved en maksimal temperatur på+40 'C er luftens relative fugtighed ikke høj mere end 50%. Højere relativ fugtighed er tilladt ved lavere temperaturer, såsom ved+20 C,

Den relative fugtighed må ikke overstige 90%. På grund af lejlighedsvis moderat kondens forårsaget af temperaturændringer skal der rettes opmærksomheden på at træffe passende foranstaltninger.

4. Installationskategori Installationskategorier er LI og III



Nuværende og antal poler

100A: Dette indikerer, at RCBO er vurderet til 100 ampere. Den aktuelle bedømmelse er den maksimale værdi af strøm, som afbryderen kan bære kontinuerligt uden at forårsage overophedning eller skade.


2P, 4P: “P” her står for antallet af poler, dvs. antallet af kredsløbsfaser, som afbryderen kan tilsluttes til. 2P betyder, at afbryderen kan tilsluttes to kredsløbsfaser (normalt brand og nul), hvorimod 4P betyder, at det kan tilsluttes fire kredsløbsfaser (normalt trefaset brand og nul).


Multifunktionel

Multifunktionelt indikerer, at denne 100A 2P 4P multifunktionelle RCBO er udstyret med en række beskyttelsesfunktioner. Ud over grundlæggende overbelastning og kortslutningsbeskyttelse kan det også give lækagebeskyttelse, underspændingsbeskyttelse, overspændingsbeskyttelse og så videre. Temperaturbeskyttelse , vandindtrængningsalarm , justerbar strøm og spænding。 Denne beskyttelse giver RCBO mulighed for at give mere omfattende beskyttelse af kredsløb og udstyr.

100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO100A 2p 4p Multifunctional RCBO

100A 2p 4p Multifunctional RCBO

Advarsel!

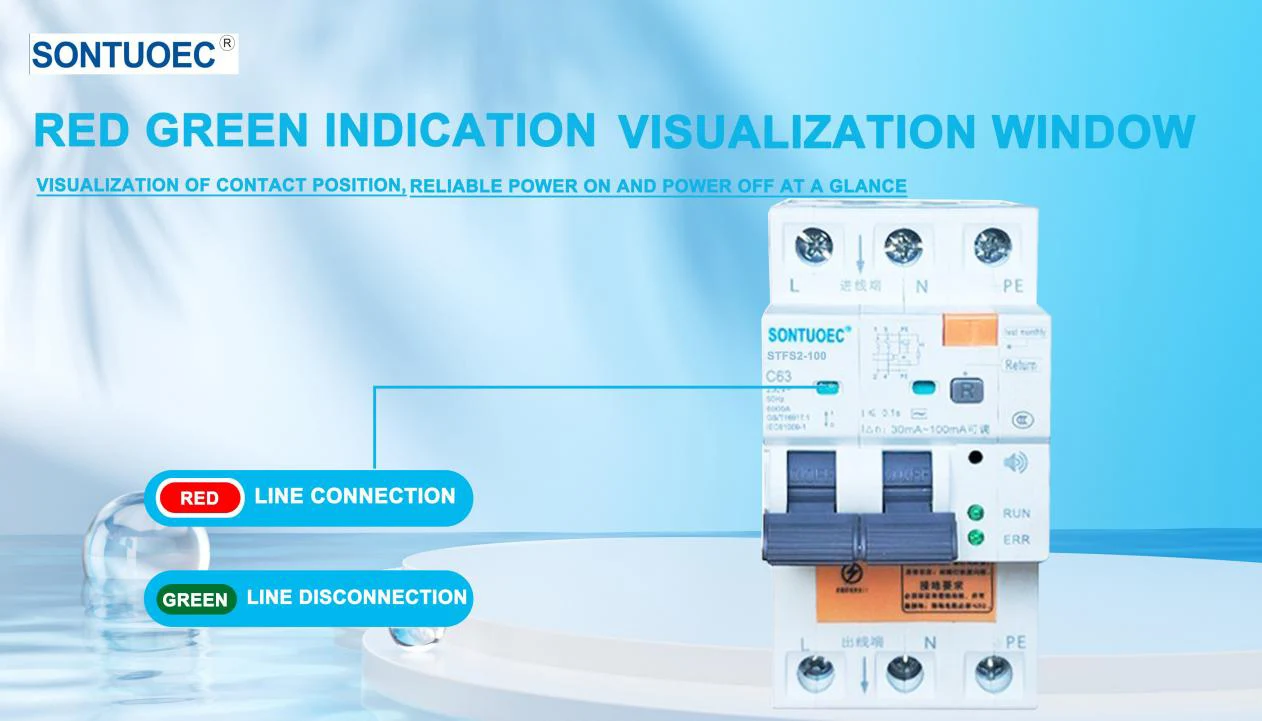

Advarsel Normal tilstand: Grønt lys på;

Unormal tilstand: lyset er slukket

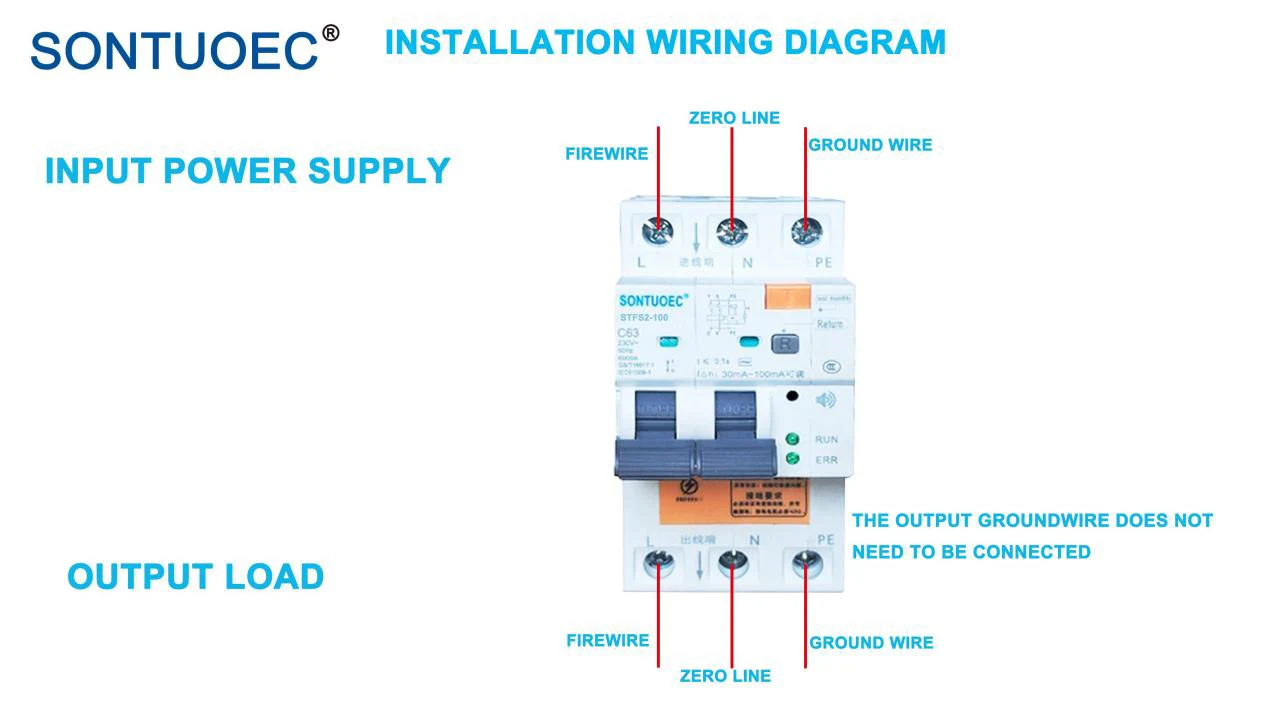

Jordforbundne krav:

Det er nødvendigt at sikre, at der er en indgående jordtråd og en jordforbindelse, og jordforbindelsen skal være S 5Q!

Applikationsscenarie

Da RCBO har en række beskyttelsesfunktioner, bruges det ofte i kredsløb, der kræver personlig sikkerhed, såsom elektriske kredsløb til belysning, svag strøm og elektriske apparater i hjem og offentlige steder. Disse steder er ofte kendetegnet ved vand og fugt, hvilket let kan forårsage lækageulykker. Derudover kan RCBO også bruges i industrielle elektriske systemer, hvor menneskers sikkerhed er en forudsætning, såsom perifere lysstyringskredsløb, radarsystemer og geologiske efterforskningsinstrumenter.
