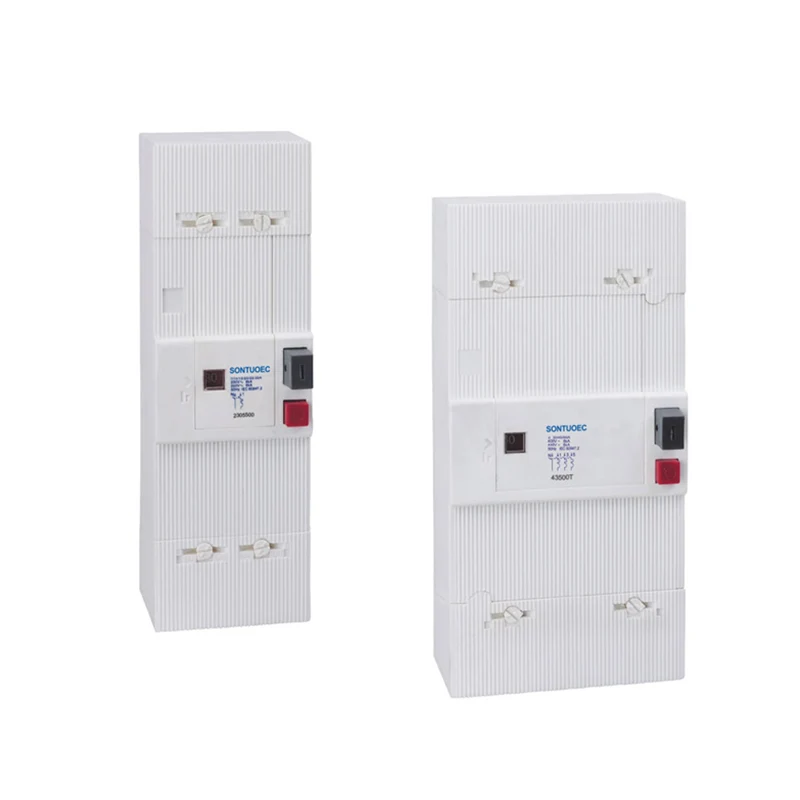

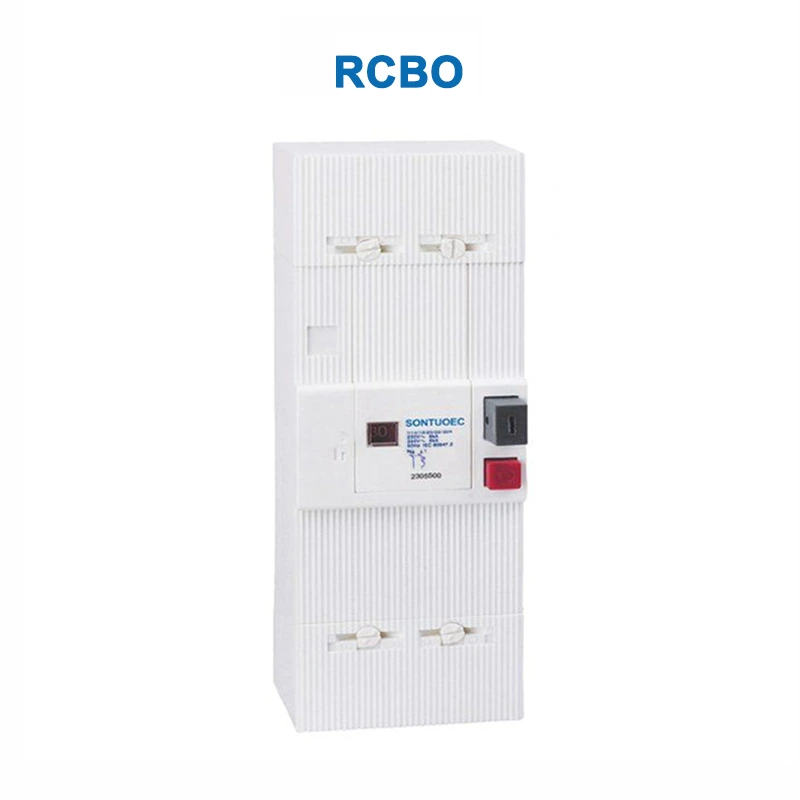

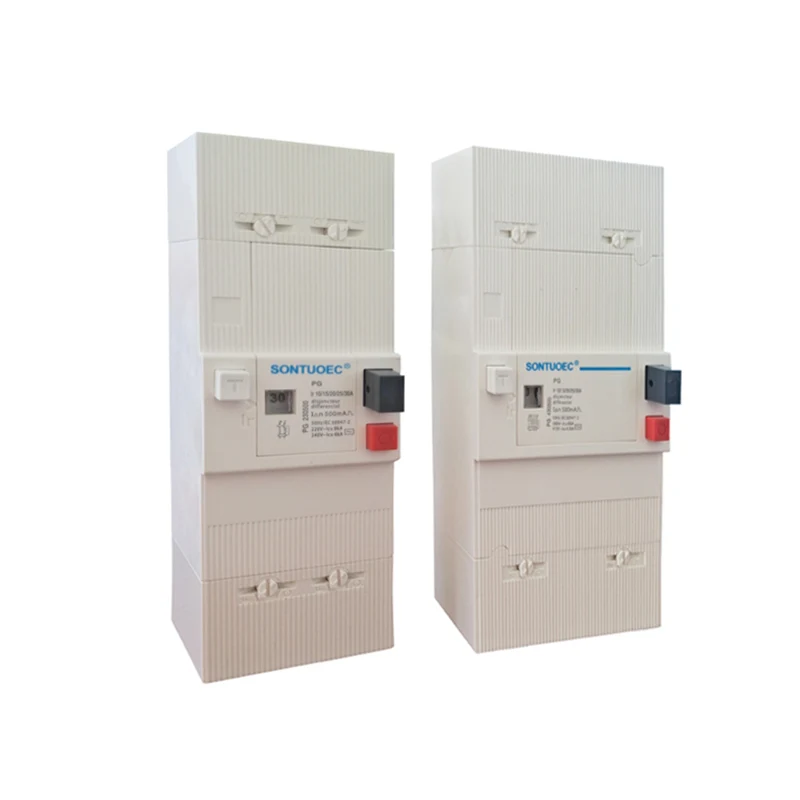

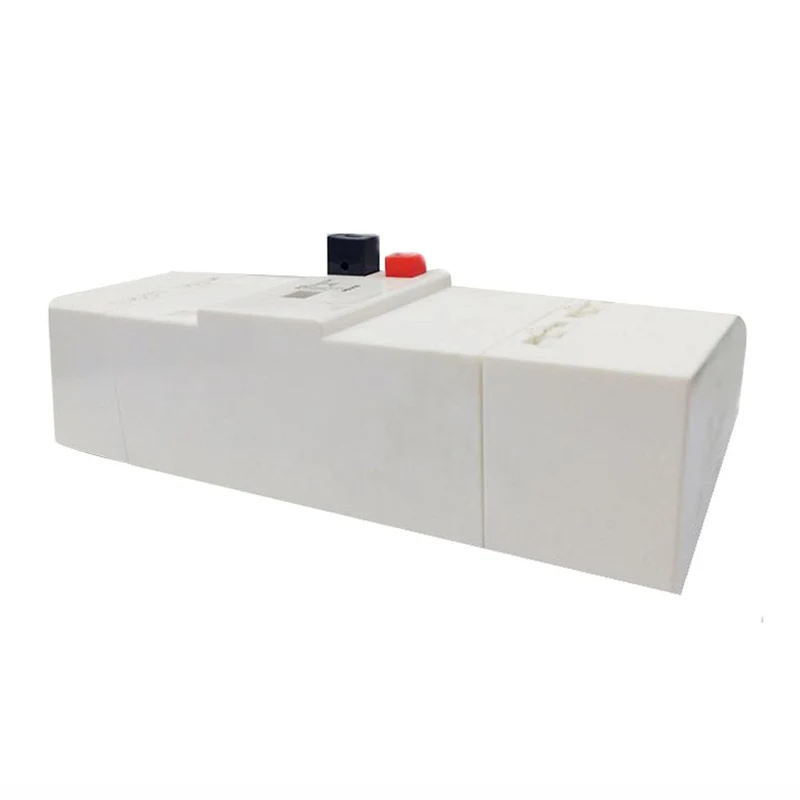

Den differentielle strømafbryder RCBO er en enhed, der er specielt designet til at detektere og afskære fejlstrøm i et kredsløb på grund af lækage. Når lækstrømmen i kredsløbet når eller overstiger en forudindstillet værdi, trækker RCBO automatisk, og dermed afskærer kredsløbet og forhindrer elektriske brande og elektrokulære.

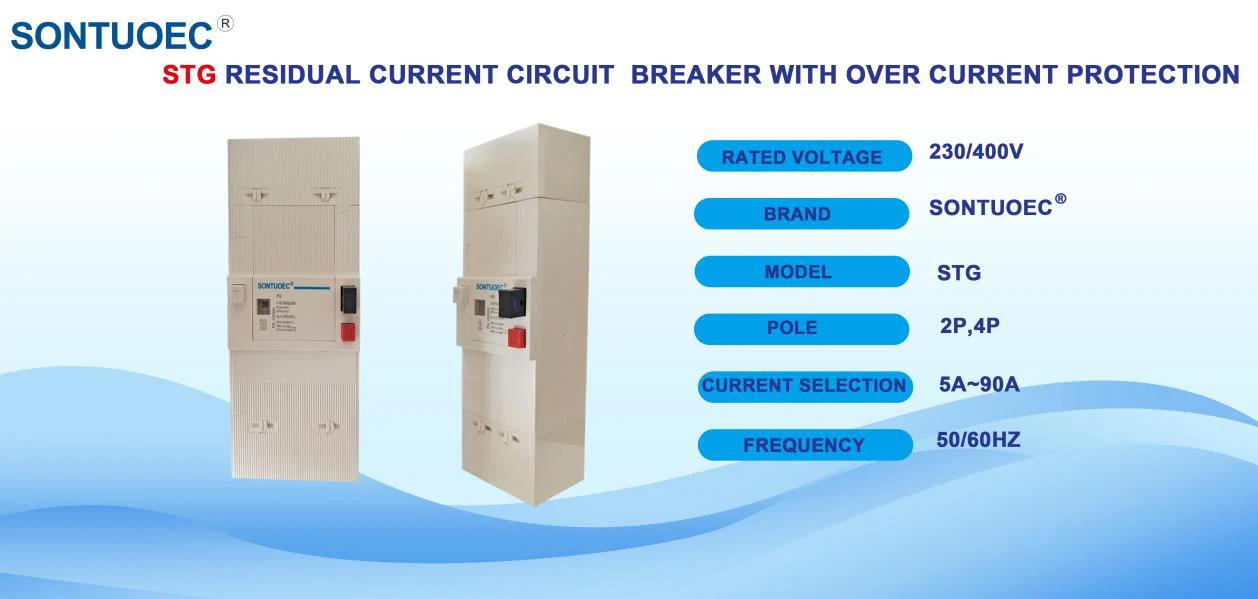

Model |
Elektromagnetisk type, elektronisk type |
Brand |
Esoueec |
Stang nr |
2p/4p |
Bedømt strøm (a) |
5 ~ 15a, 10 ~ 30a, 30 ~ 60A, 60 ~ 90A (nuværende justerbar) |
Bedømt spænding (V) |
230/400V |
Brudkapacitet | 3KA, 6KA, 8KA |
Bedømt følsomhed l △ n | 300.500 (MA) |
Frekvens |
50/60Hz |
Princip om drift

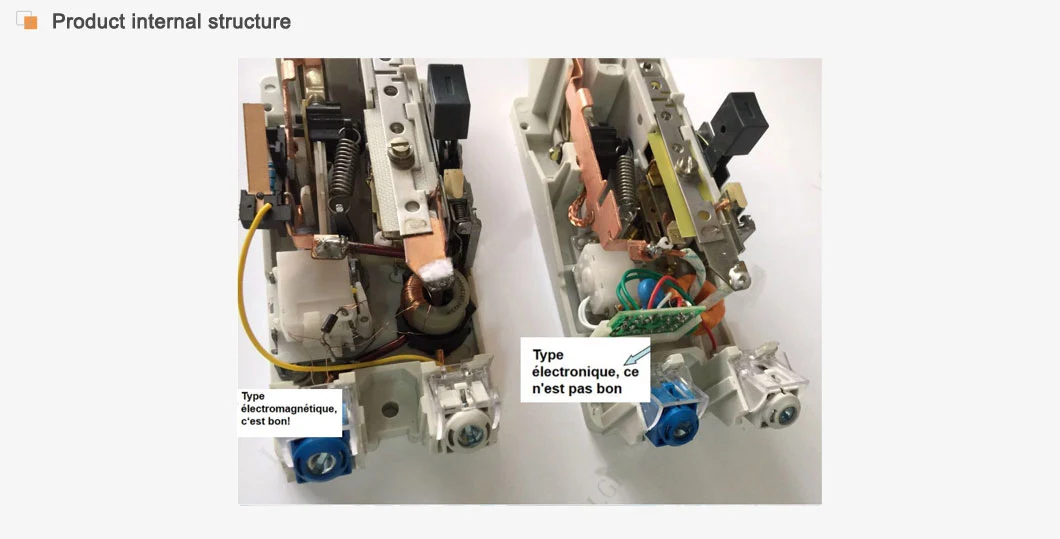

Driftsprincippet for ELCB er baseret på påvisning af ubalancerede strømme i et kredsløb med en nul sekvensstrømtransformator (ZCT). Når brandstrømmen i kredsløbet ikke er lig med nullinjestrømmen, dvs. der er en lækagestrøm, fornemmer ZCT dette ubalancerede strøm og genererer et tilsvarende elektrisk signal. Det elektroniske kredsløb inde i ELCB behandler dette signal, og når signalet når eller overstiger det formodede tærskhold, udløser det turmekanismen til at afskære kredsløbet.

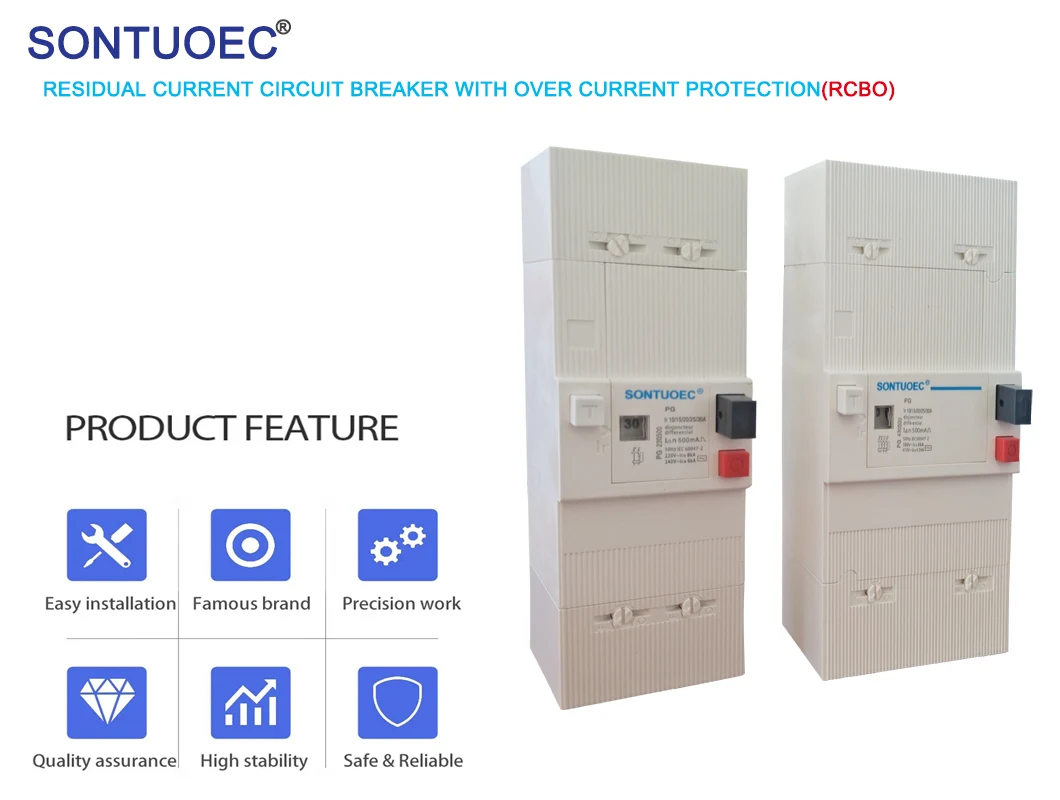

Høj følsomhed: Den differentielle strømafbryder RCBO er i stand til at detektere små lækagestrømme, normalt på milliampere -niveau, hvilket resulterer i høj beskyttelsesnøjagtighed.
Hurtig respons: Når lækstrømmen er detekteret, afskærer ELCB hurtigt kredsløbet for at forhindre, at fejlen ekspanderer.
Alsidighed: Ud over grundlæggende lækagebeskyttelse har nogle ELCB'er overbelastning og kortslutningsbeskyttelse.
Let at installere og vedligeholde: ELCB'er er normalt plug-and-play-design til nem installation og fjernelse. I mellemtiden gør dens enkle interne struktur det nemt at vedligeholde og gennemgå.

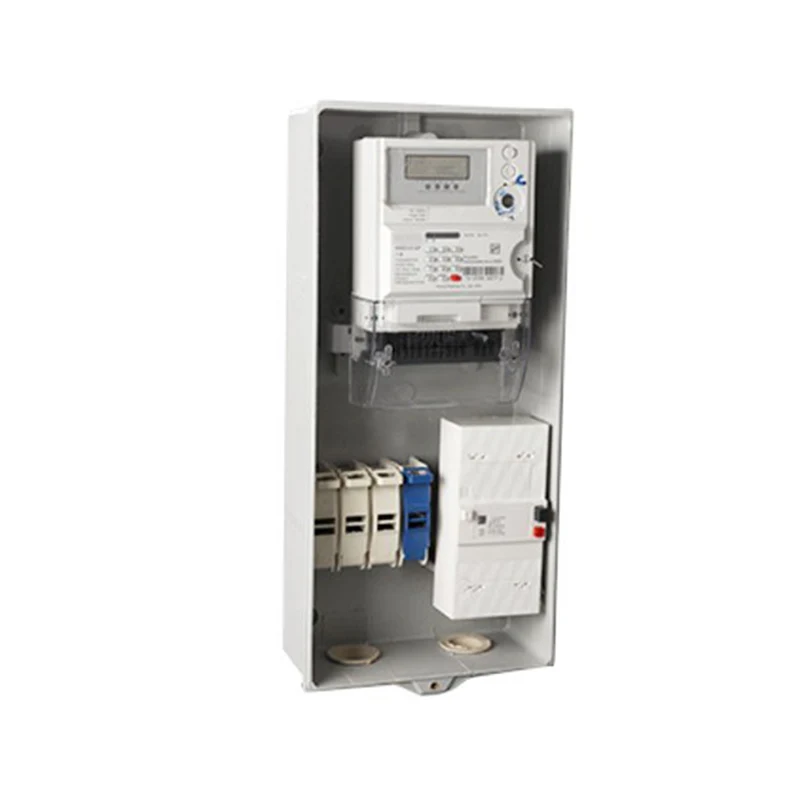

ELCB'er er vidt brugt på steder, hvor der kræves elektrisk beskyttelse, såsom huse, kontorer, fabrikker, hospitaler og så videre. Beskyttelsen af ELCB er især vigtig i våde eller elektrokutionsmiljøer, såsom badeværelser, køkkener, svømmebassiner og andre områder.
