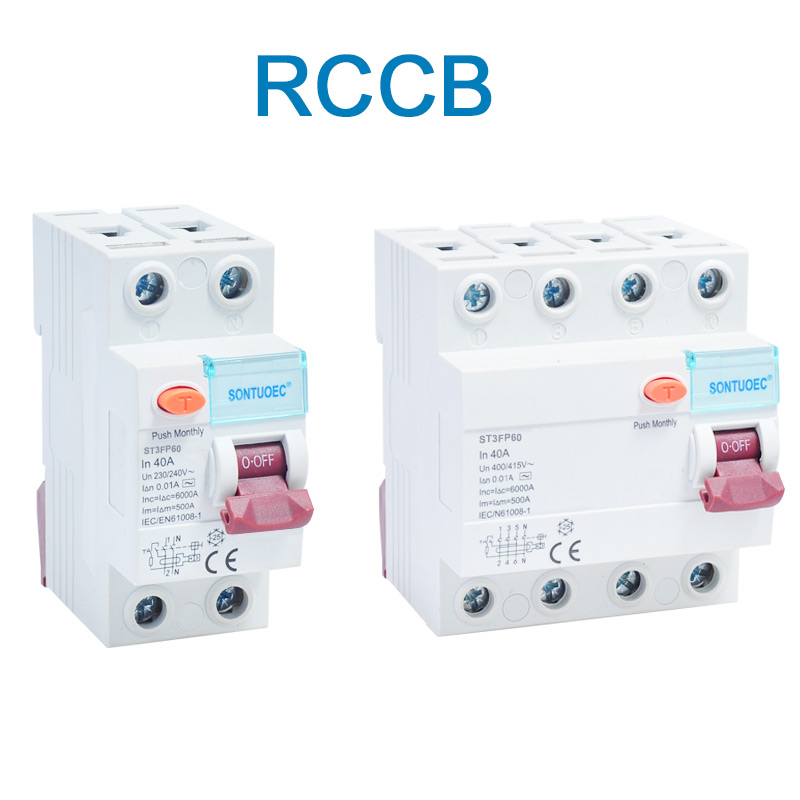

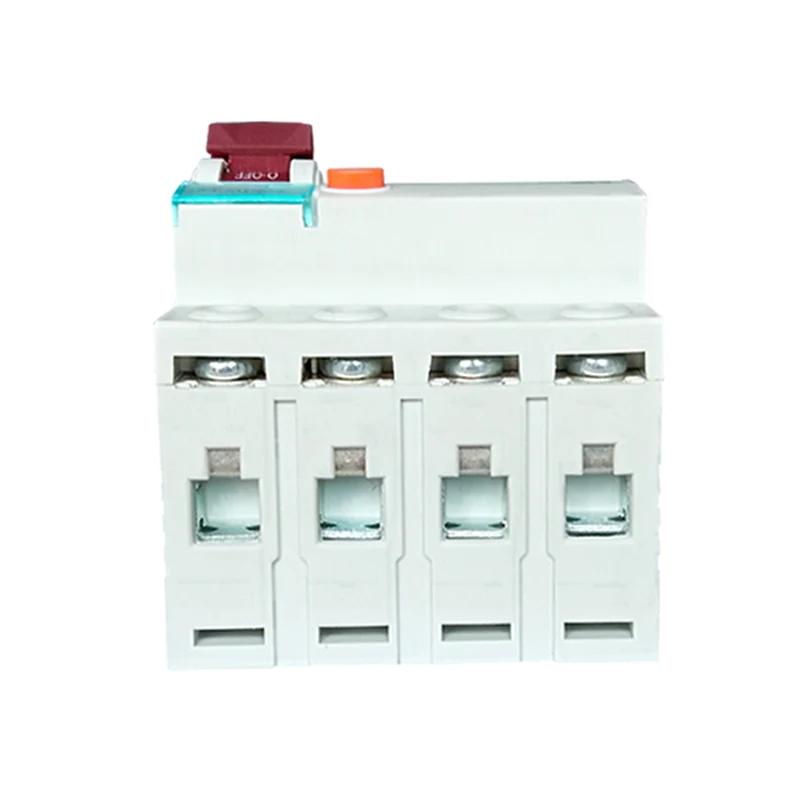

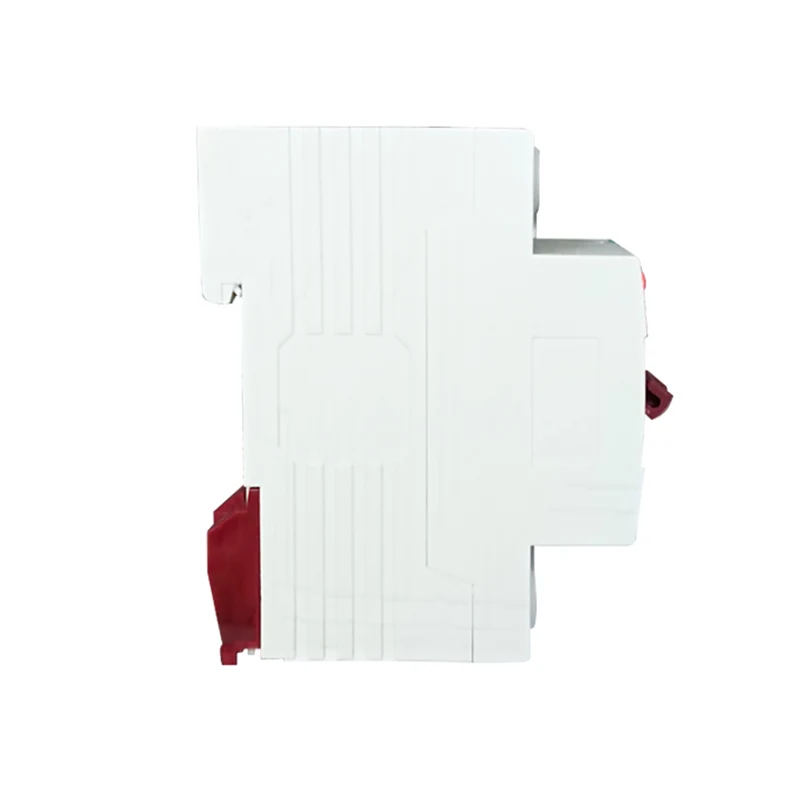

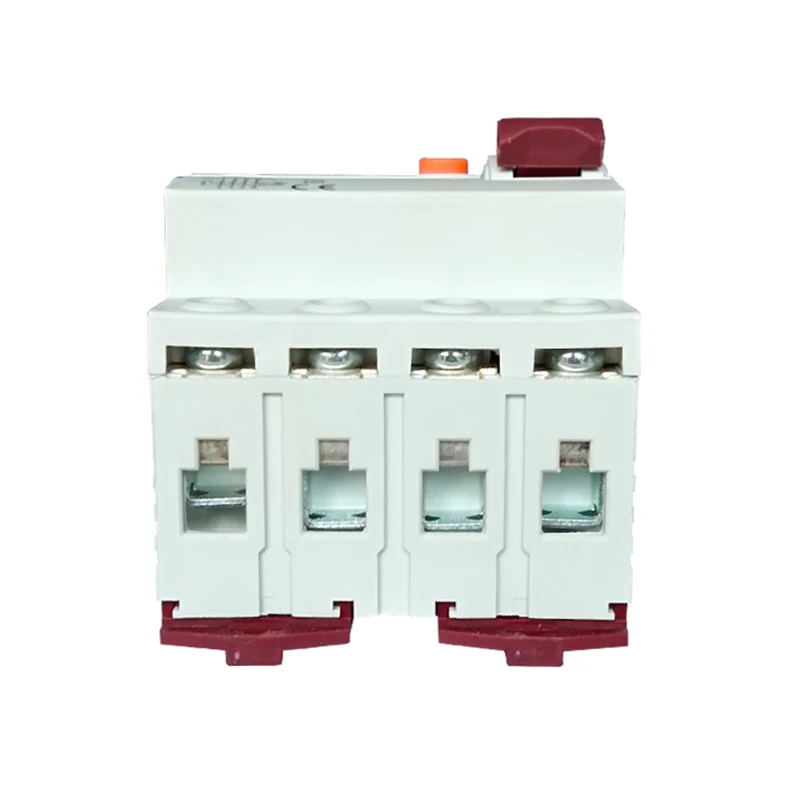

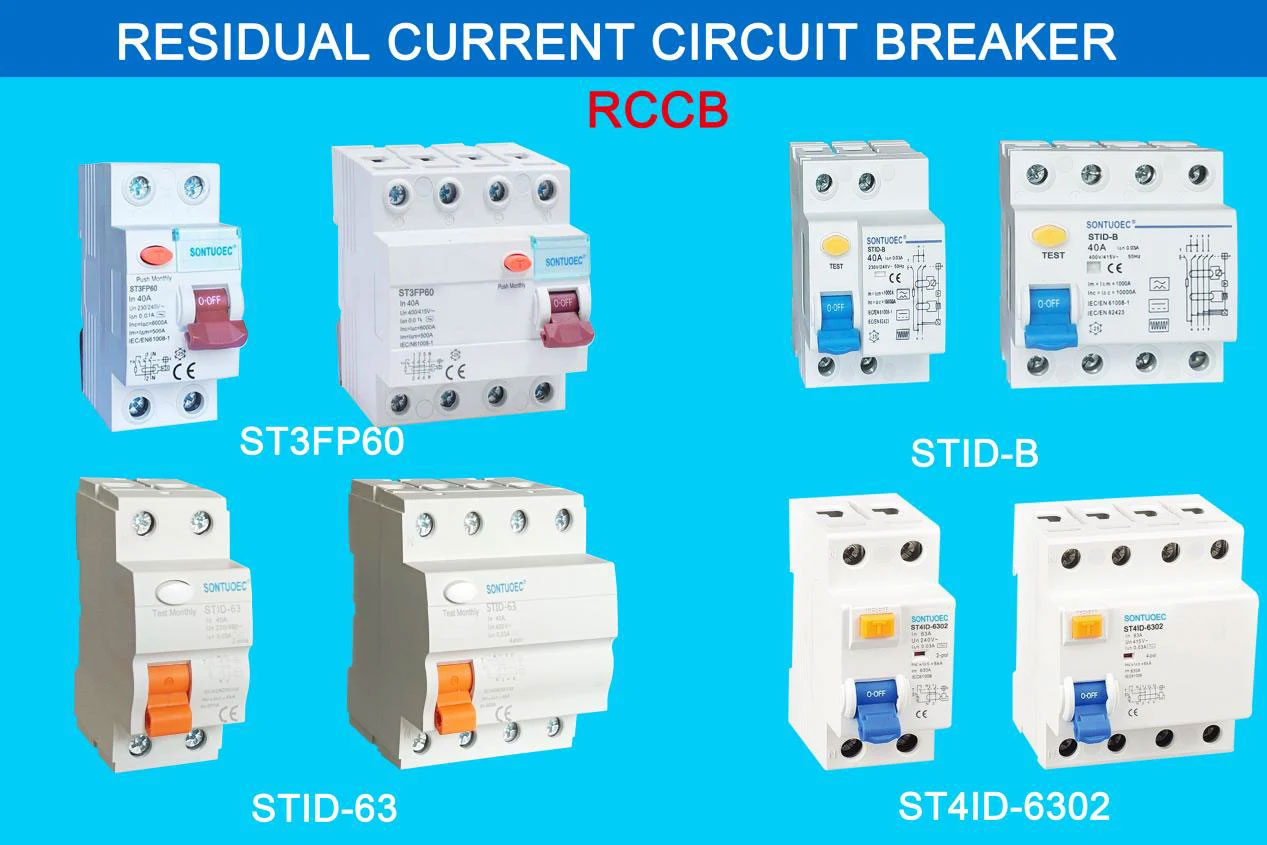

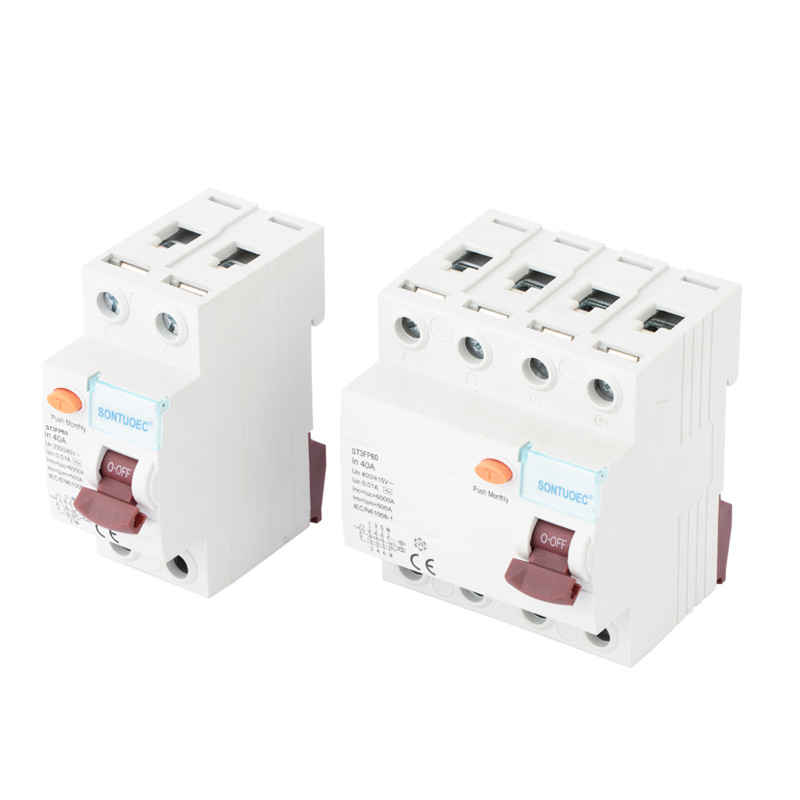

4P 40A/10mA Reststrømsafbryder

Funktionsprincip

Funktionsprincippet for denne afbryder er baseret på strømbalanceprincippet. Under normale forhold skal strømmene, der kommer ind i og forlader kredsløbet, være ens i en linje, der går gennem en belastning. Men når der er en isolationsfejl i ledningen, eller når et menneske kommer i kontakt med kredsløbet, kan dette føre til strømlækage, hvilket gør strømmene ind og ud af kredsløbet ubalancerede. På dette tidspunkt vil strømtransformeren inde i afbryderen registrere denne ubalancerede strøm og konvertere den til et elektrisk signal. Det elektroniske kredsløb vil forstærke, sammenligne og behandle dette signal, og når signalet når en forudindstillet tærskel, dvs. når reststrømmen når eller overstiger 10 milliampere, vil afbryderen hurtigt afbryde kredsløbet.

Hovedtræk

Høj følsomhed: i stand til at detektere lille lækstrøm (10 mA) og afbryde kredsløbet i tide for at forhindre elektriske brande og elektrisk stød.

Hurtig reaktion: når først lækstrømmen er detekteret, vil afbryderen afbryde kredsløbet på meget kort tid (normalt inden for ti millisekunder).

Alsidighed: Ud over den grundlæggende lækagebeskyttelsesfunktion kan afbryderen også have overbelastnings- og kortslutningsbeskyttelsesfunktioner.

Let at installere og vedligeholde: Det vedtager normalt modulariseret design, som er let at installere og demontere. I mellemtiden gør dens enkle indre struktur det nemt at vedligeholde og eftersyn.
