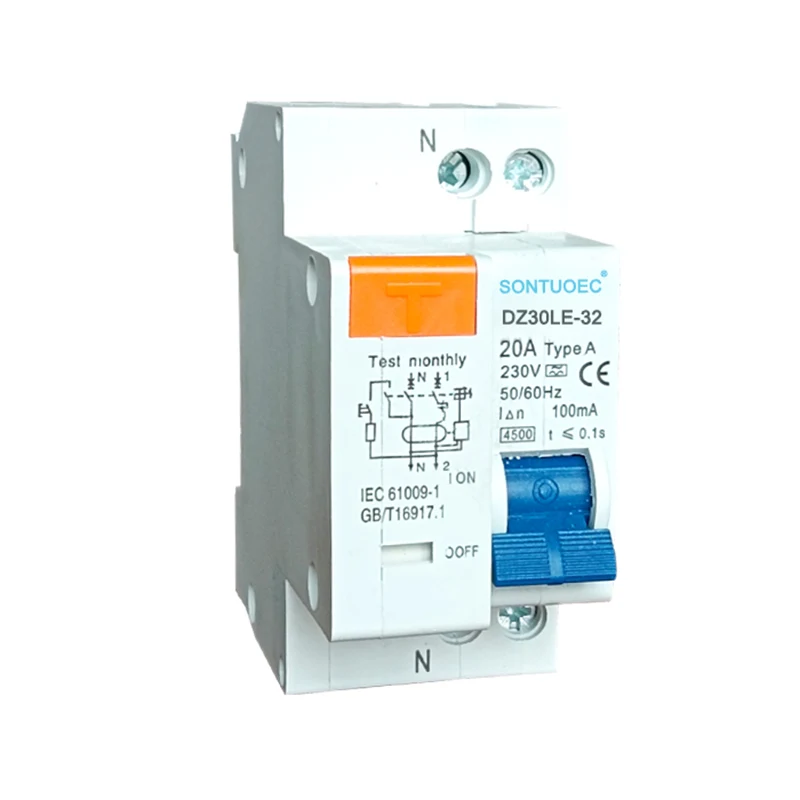

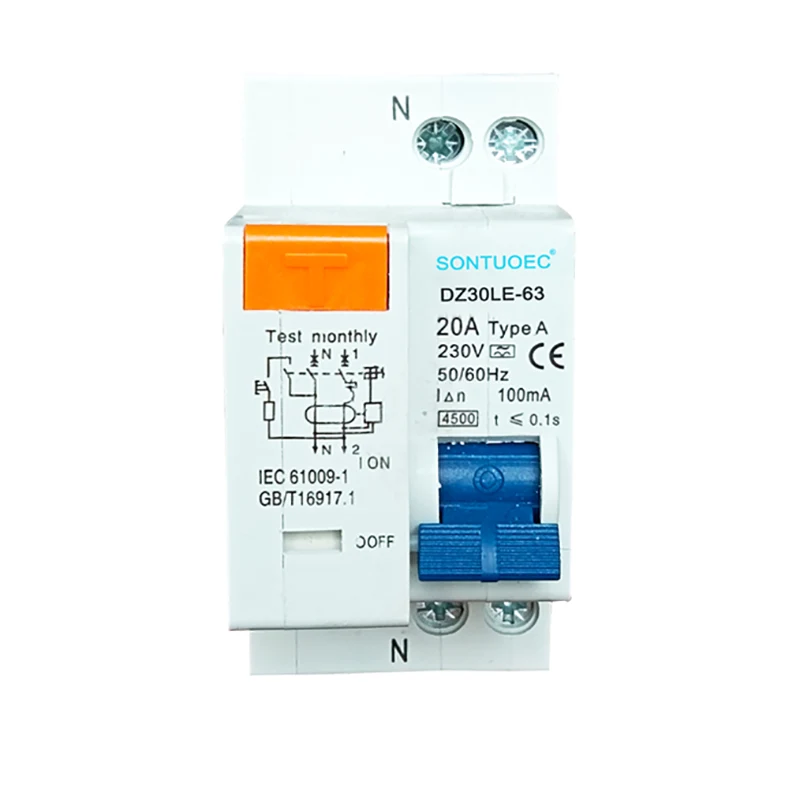

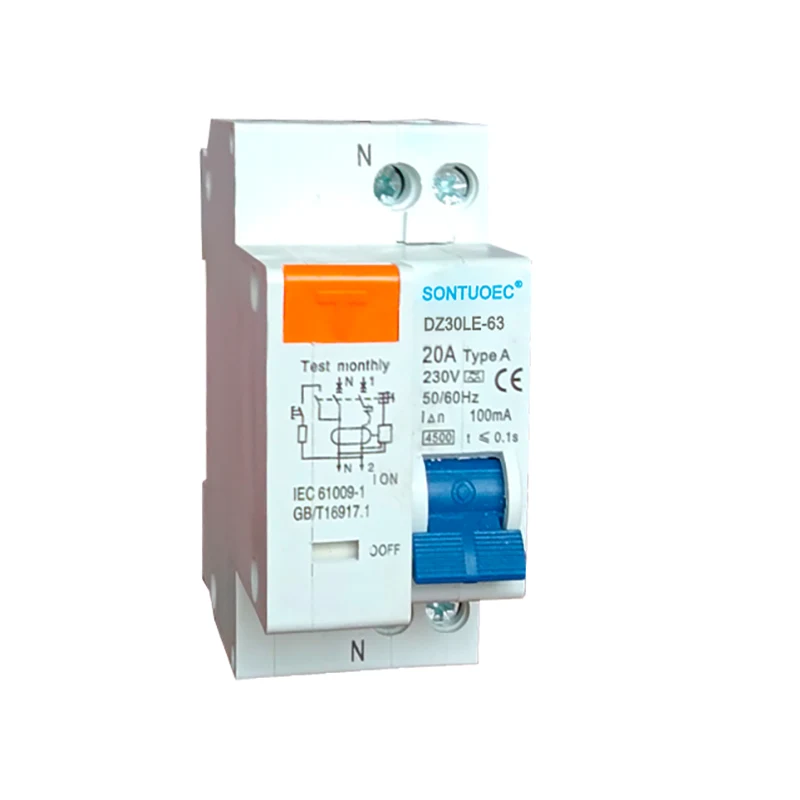

1P+N ELEKTRONISK TYPE RCBOIS En speciel type afbryder, der anvender det elektromagnetiske princip til at detektere og afskære den resterende strøm (lækagestrøm) i kredsløbet og således forhindre elektriske brande og personlige elektriske stødulykker. På samme tid har den også en overstrømsbeskyttelsesfunktion, der automatisk kan afskære strømforsyningen, når kredsløbet er overbelastet eller kortsluttet for at beskytte kredsløbets og udstyrets sikkerhed.
Produktnavn |
DZ30L-63 |
|
Model |
Elektronisk type (MCB+RCD) |
|
Pol |
1p+n |
1p+n |
Bedømt strøm (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
|
Bedømt betinget resterende kortslutningsstrøm |
3KA, 4,5 ka; 6ka |
|
Standard |
IEC61009-1 |
|
Elektro-machanisk udholdenhed |
Over 4000 cyklusser |
|
Bedømt resterende driftsstrøm |
10mA, 30mA, 100 mA, 300 mA, 500 mA |
Reststrømdetektion: Når der er resterende strøm i kredsløbet, registrerer nul -sekvensstrømtransformatoren i RCBO dette signal og konverterer det til et elektrisk signal til behandling.
Signalbehandling og sammenligning: Det detekterede reststrømssignal vil blive forstærket, filtreret og behandlet og derefter sammenlignet med den forudindstillede handlingsstrømsværdi.
Tripping Handling: Når den resterende strøm når eller overskrider den forudindstillede handlingsstrømsværdi, vil RCBO udløse trippingmekanismen til at afskære hovedkredsløbets strøm.
Elektromagnetisk princip: Ved anvendelse af elektromagnetisk princip til restlæsning af reststrøm er det kendetegnet ved høj følsomhed og hurtig responshastighed.
Multifunktionel beskyttelse: Ud over den resterende strømbeskyttelsesfunktion har den også overstrømsbeskyttelsesfunktion, som omfattende kan beskytte sikkerheden i kredsløb og udstyr.
Sikker og pålidelig: RCBO vedtager avancerede elektroniske komponenter og frigørelsesmekanisme, som har høj pålidelighed og sikkerhed.
Let at installere og vedligeholde: RCBOs struktur er rimeligt designet, let at installere og på samme tid let at udføre vedligeholdelse og revision.
Denne 1p+n elektronisk type RCBO-funktion som kombination af afbryder og reststrømsanordning, der beskytter mennesket mod elektrisk skyld på grund af overstrøm, kortslutning, jordfejlstrøm. Det beskytter selv til en maksimal kortslutningsstrøm 32A eller 63A. Og overholde standard IEC/EN 61009.1.
1. Providbeskyttelse mod jordfejl/lækage strøm og funktion af isolering
2. Høj kortslutningsstrøm modstå kapacitet
3. Anvendes til terminal og pin/gaffel -type busbar -forbindelse
4. udstyret med fingerbeskyttede forbindelsesterminaler
5. Automatisk afbryd kredsløbet, når jordfejl/lækstrøm opstår og overstiger den nominelle følsomhed
6. Afhængig af strømforsyning og linjespænding og fri for ekstern interferens, spændingsudsving.
