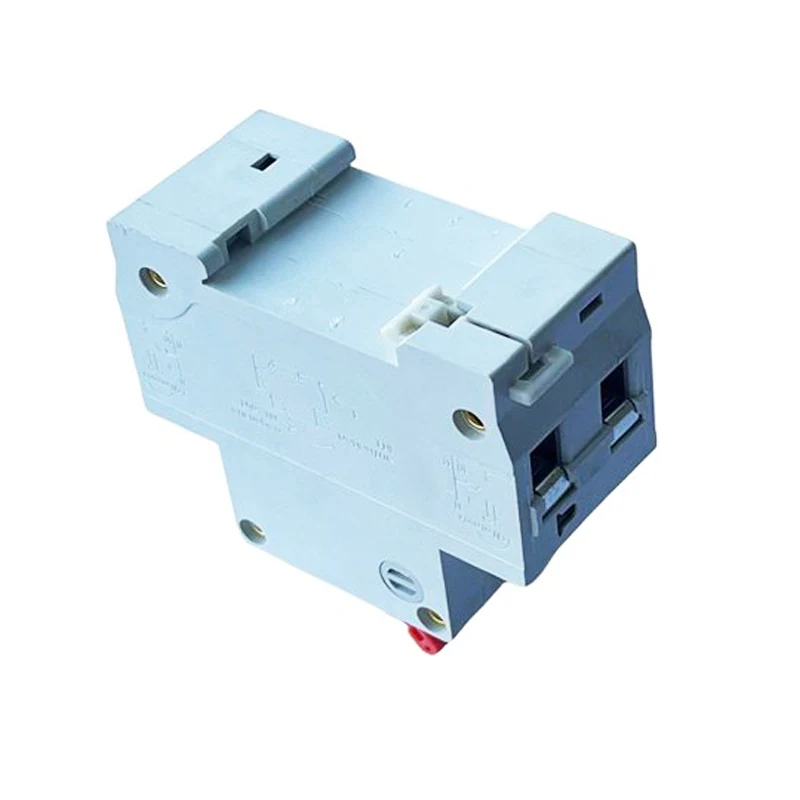

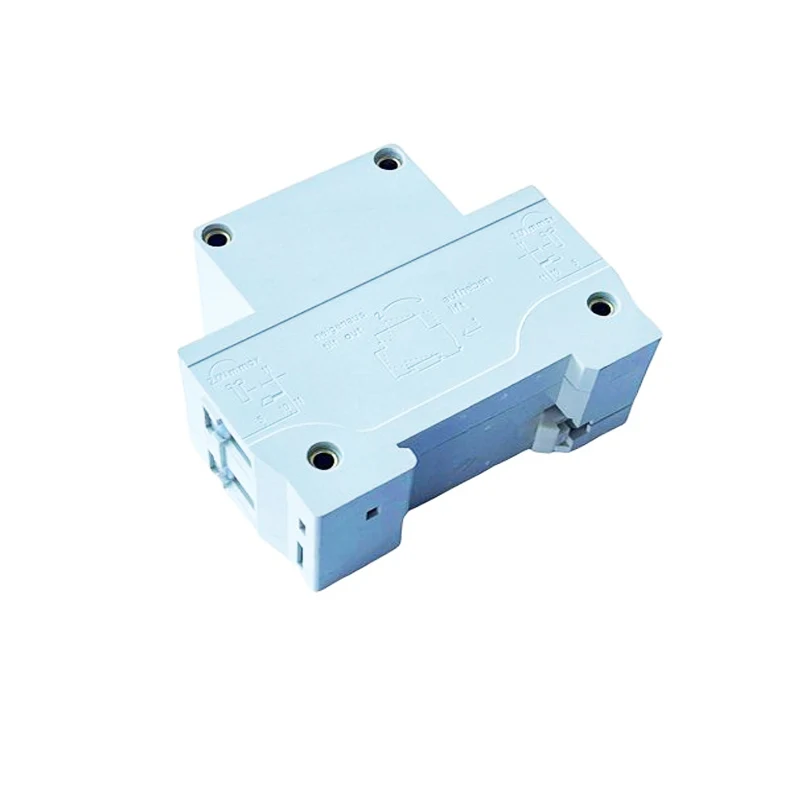

2P 1P+N resterende afbryder med overstrømsbeskyttelse er en afbryder, der kombinerer resterende strømbeskyttelse og overstrømsbeskyttelse. Det er i stand til automatisk at afskære strømforsyningen, når der registreres reststrøm (dvs. lækstrøm) i kredsløbet for at forhindre elektriske brande og personlige elektrokutionsulykker. På samme tid har den også en overstrømsbeskyttelsesfunktion, der automatisk kan afskære strømforsyningen, når kredsløbet er overbelastet eller kortsluttet for at beskytte kredsløbets og udstyrets sikkerhed.
Model |

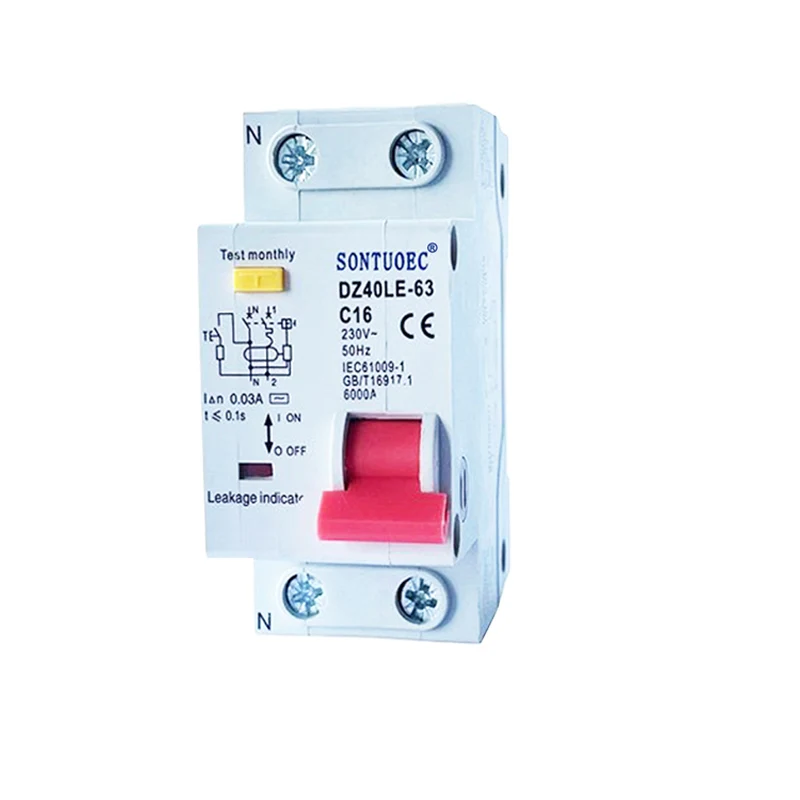

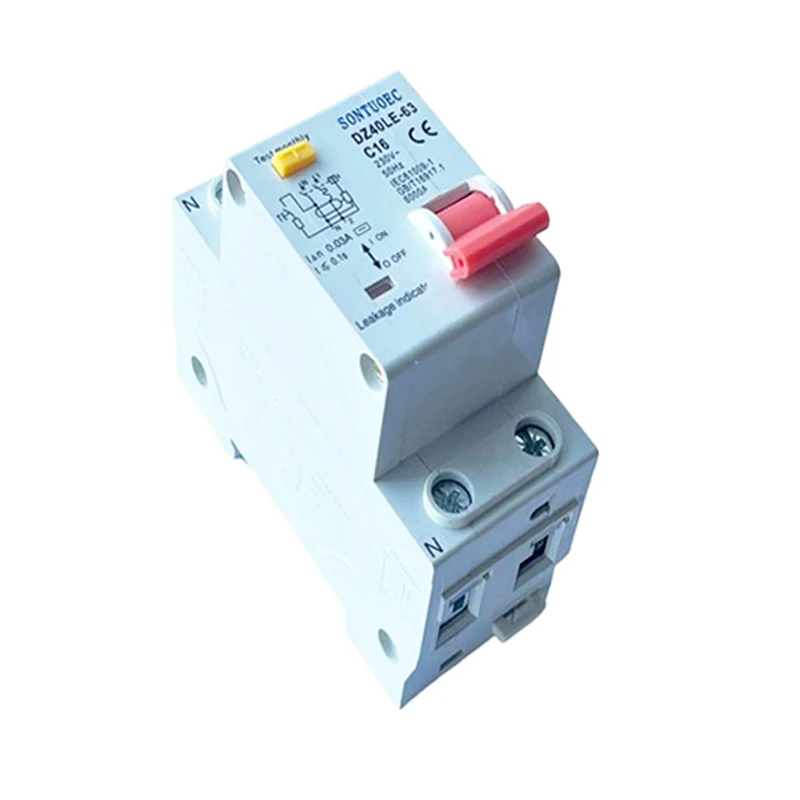

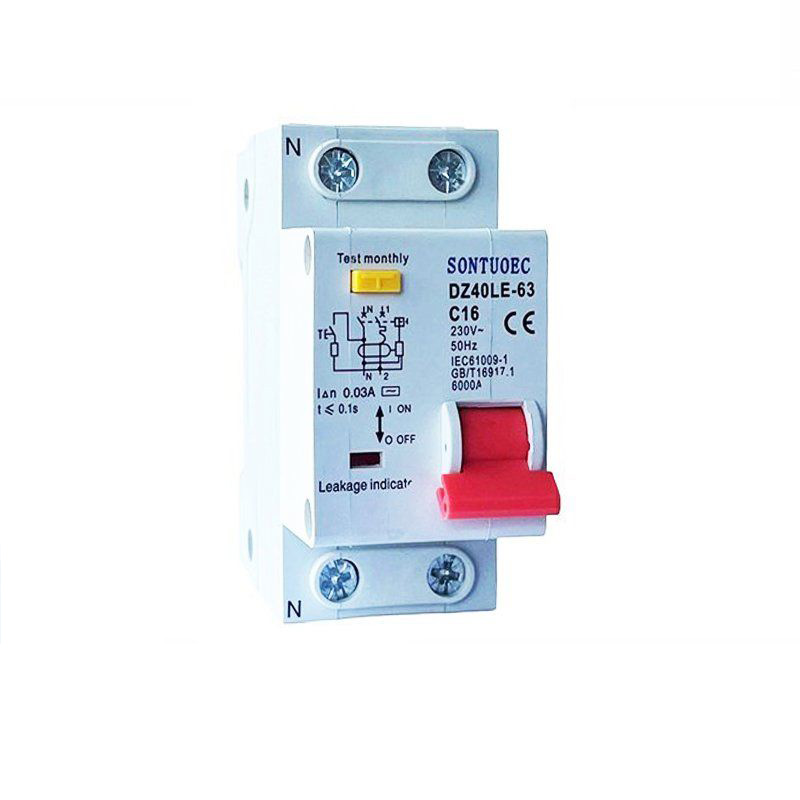

DZ40LE-63 elektronisk type |
Reststrøm karakteristik |
Og/og |
Stang nr |
1p+n/2p |
Bedømt strøm (a) |
6a, 10a, 16a, 25a, 32a, 40a, 63a |
Bedømt spænding (V) |
240/415V; 230/400V |
Bedømt resterende driftsstrøm |
10mA, 30mA, 100 mA, 300 mA |
Bedømt betinget resterende kortslutning strøm |
3KA: 4,5 ka: 6ka |
Standard | IEC 61009-1 |
Elektro-machanisk udholdenhed |
Over 4000 cyklusser |
Driftsprincippet for 2p 1p+N -resterende afbryder med overstrømsbeskyttelse er baseret på vektorsummen af strømme og det elektromagnetiske princip. Når strømme på L (ild) og N (nul) linjer i kredsløbet ikke er ens i størrelsesorden, er vektorsummen af strømme i den primære side af transformerkredsløbet ikke nul, hvilket genererer en induceret spænding i den sekundære sidespole. Denne inducerede spænding føjes til det elektromagnetiske relæ, hvilket genererer en excitationsstrøm, der skaber en omvendt demagnetiseringskraft. Når fejlstrømmen når den driftsstrømsværdi af RCBO, vil denne omvendte demagnetiseringskraft forårsage ankeret inde i det elektromagnetiske relæ til at frigøre sig fra åget, skubbe driftsmekanismen til at handle og afskære fejlstrømkredsløbet.
Multifunktionel beskyttelse: 2P RCBO kombinerer resterende strømbeskyttelse og overstrømsbeskyttelsesfunktioner, som fuldt ud kan beskytte sikkerheden for kredsløb og udstyr.
Høj pålidelighed: Vedtagelse af avancerede elektroniske komponenter og afbrydelsesmekanisme har den høj pålidelighed og sikkerhed.
Fleksibel konfiguration: 2-polet design tillader samtidig beskyttelse af 1-fase effekt og nul linje, der er egnet til forskellige komplekse elektriske systemer.
Let at installere og vedligeholde: rimeligt strukturelt design, let at installere og på samme tid let at udføre vedligeholdelse og eftersyn.
Valg: Når du vælger typen, skal den være baseret på den nominelle spænding, nominel strøm, kortslutningsbrud kapacitet og lækagehandlingsstrøm for kredsløbet og andre parametre. På samme tid bør antallet af poler og antallet af aktuelle kredsløb af RCBO også overvejes for at imødekomme kredsløbets beskyttelsesbehov.
Installation: 2P RCBO skal installeres på et tørt, ventileret sted uden ætsende gas og ingen fare for eksplosion. Installation skal sikre, at ledningerne er korrekt og pålidelig, driftsmekanismen er fleksibel og pålidelig, og installationen følger relevante standarder og koder.
