Driftsprincippet for 2P 63A/30MA RCD AC -typen er baseret på den resterende strømtransformator. Når en ubalanceret strøm (dvs. lækage) forekommer i et elektrisk system, registrerer den resterende strømtransformator denne ubalancerede strøm og genererer en magnetisk flux, der er proportional med lækstrømmen. Denne magnetiske flux udløser RCD's interne frigivelsesmekanisme, hvilket får RCD til hurtigt at afskære strømforsyningen.
Model: |
Elektromagnetisk type; Elektronisk type |
STANDARD | IEC 61008-1 |
Reststrømkarakteristika: |
Og og |
Stang nr.: |

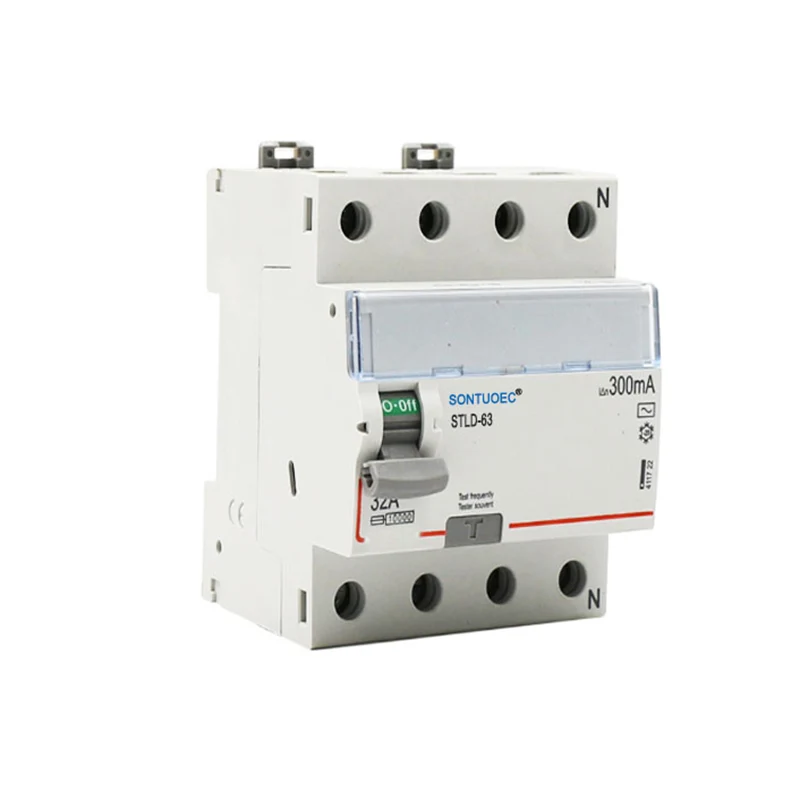

2p, 4p |
Bedømt strøm: |
16a, 25a, 32a, 40a, 63a; |
Bedømt spænding: |
230/400V AC |
Bedømt frekvens: |
50/60Hz |
Bedømt resterende driftsstrøm IΔN: |
10mA, 30ma, 100 mA, 300 mA, 500 mA |
Bedømt resterende ikke-driftsstrøm i ΔNo: |
≤0,5iΔn |
Bedømt betinget kortslutningsstrøm Inc: |
6000a |
Bedømt betinget resterende kortslutning Aktuel IΔC: |
6000a |
Tripping varighed: |
Øjeblikkelig trippe≤0.1sek |
Reststrippende strømområde: |
0,5iΔn ~ iΔn |
Elektromekanisk udholdenhed: |
4000 cyklusser |
Fastgørelsesmoment: |
2,0nm |
Forbindelsesminal: |
Skrueterminalsøjler terminal med klemme |
Installation: |

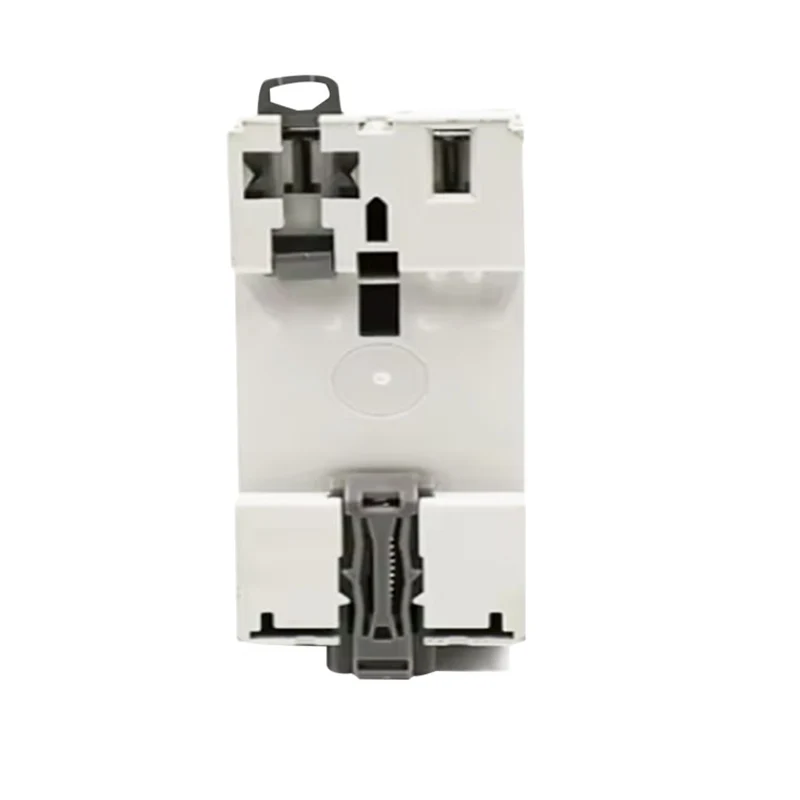

35 mm din jernbanemontering |

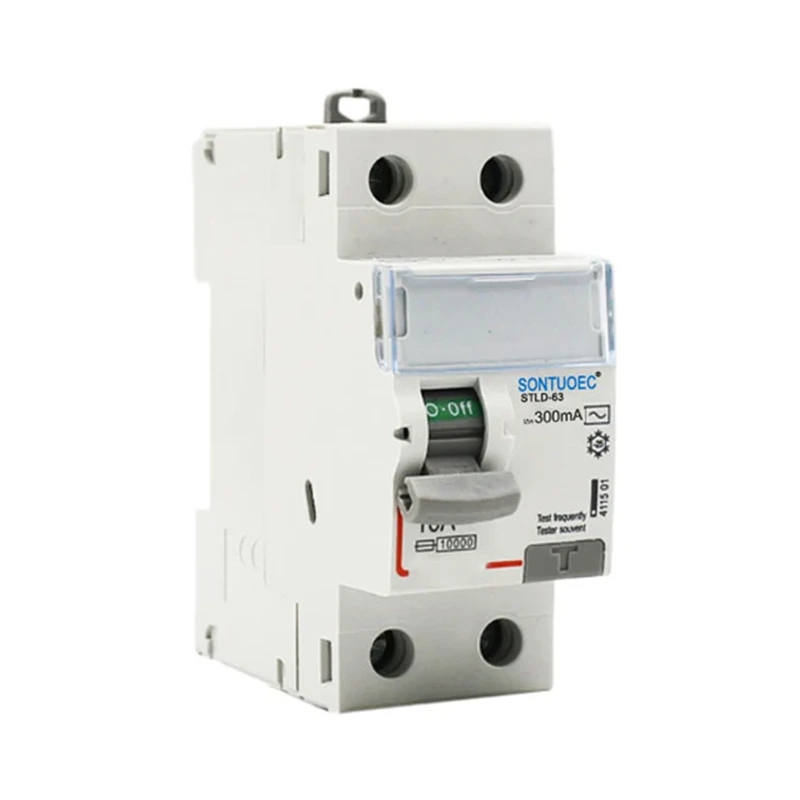

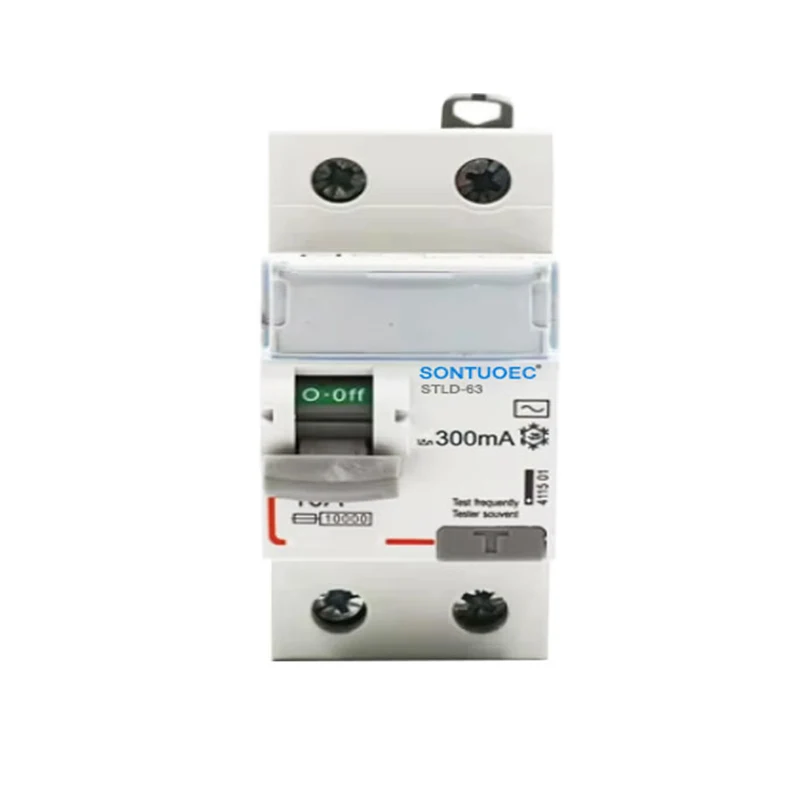

2P: Angiver, at denne RCD (resterende strømanordning) er en bipolar switch, dvs. den kan kontrollere on-off af to linjer på samme tid. Dette design bruges normalt, hvor både fase- og nullinjer skal afskæres på samme tid for at sikre, at kredsløbet kan afskæres helt i tilfælde af lækage eller fejl, hvilket forhindrer sikkerhedsulykker såsom elektrokution eller elektriske brande.
63A: Angiver, at RCD er vurderet til 63 ampere. Den nominelle strøm er den maksimale strømværdi, som RCD kan bære kontinuerligt uden at forårsage overophedning eller skade. I praktiske anvendelser skal den passende nominelle strøm vælges i henhold til belastningen af det elektriske system.
30MA: Angiver, at lækagehandlingsstrømmen for denne RCD er 30 mA. Lækagehandlingsstrømmen er den minimale aktuelle værdi, hvor RCD registrerer lækagestrøm og udløser en handling. Når lækstrømmen i det elektriske system overstiger denne værdi, vil RCD hurtigt afskære strømforsyningen for at beskytte personlig sikkerhed og forhindre ulykker såsom elektriske brande.
RCD: Reststrømsanordning er en elektrisk sikkerhedsanordning, der bruges til at detektere resterende strøm (dvs. lækstrøm) i et elektrisk system og afskære strømforsyningen. Det bruges i vid udstrækning i forskellige elektriske systemer med lav spænding til at give omfattende beskyttelse af elektrisk udstyr og personale.
AC Type: Angiver, at denne RCD er velegnet til skiftevis strøm (AC) systemer. Alternativ strøm (AC) er en almindelig måde at transmittere elektricitet på og er kendetegnet ved periodiske ændringer i retning af spænding og strøm sammenlignet med jævnstrøm (DC). Derfor skal den relevante model vælges baseret på typen af elektrisk system (AC eller DC) ved valg af en RCD.
1. Providbeskyttelse mod jordfejl/lækage strøm og funktion af isolering
2. Høj kortslutningsstrøm modstå kapacitet
3. Anvendes til terminal og pin/gaffel -type busbar -forbindelse
4. udstyret med fingerbeskyttede forbindelsesterminaler
5. Automatisk afbryd kredsløbet, når jordfejl/lækstrøm opstår og overstiger den nominelle følsomhed
6. Afhængig af strømforsyning og linjespænding og fri for ekstern interferens, spændingsudsving. ---------- Big Size Connection Wire (35 mm Forbindelseskabel)
