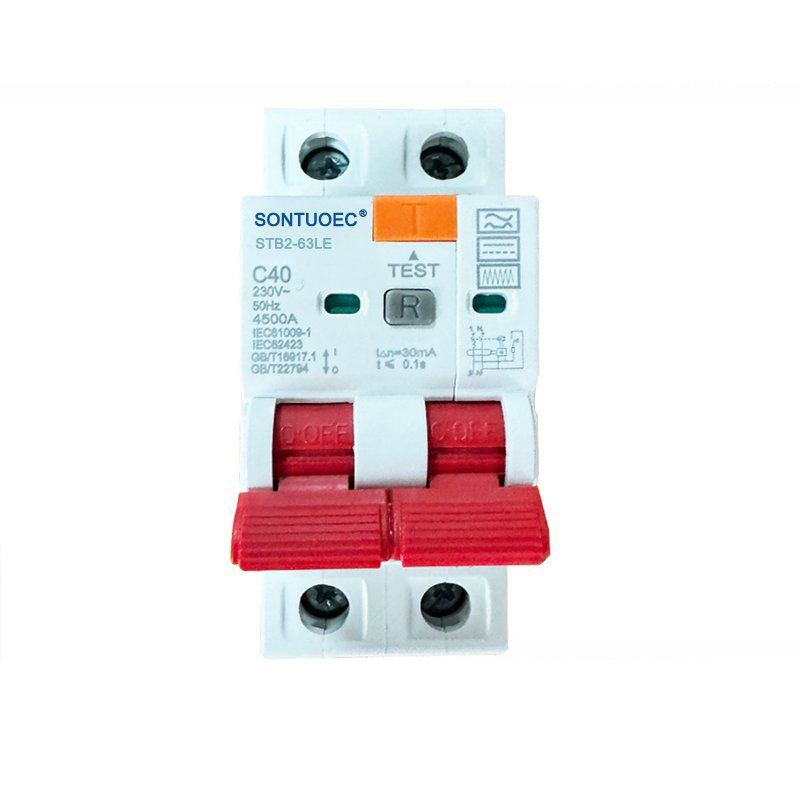

2P RCBO B Type

2P RCBO B Type er en to resterende strømafbrydere med overstrømsbeskyttelse (reststrømsafbrydere med overbelastningsbeskyttelse), det kan kontrollere on-off af brandlinjen 2P (L1) og nullinjen (N); og 4p (L1, L2, L3) og nullinjen (N) på samme tid. En type ”henviser normalt til en specifik type eller specifikation af afbryderen, som kan involvere driftsegenskaber, nominel strøm, nominel spænding og andre parametre for afbryderen.

Model:STB2-63LE

Send forespørgsel

Produkt beskrivelse

	Standard	Enhed	IEC/EN 61009-1 og IEC/EN62423
Elektrisk Funktioner	Mode		Elektronisk type
	Type (bølgeform af jorden lækage sensed)		B
	Termomagnetisk frigivelse karakteristisk		B, C, d
	Bedømt nuværende LN	A	6,10,16,20,25,32,40; 63,80a
	Poler	P	1p+n, 3p+n
	Bedømt spænding UE	V	AC 230, 400
	Bedømt følsomhed i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Bedømt resterende fremstilling og brud kapacitet l △ m	A	500
	Bedømt kortslutningskapacitet ICN	A	6000
	Break Time Under I △ N	S	≤0.1
	Bedømt frekvens	Hz	50/60
	Bedømt impulswithstand Spænding (1,2/50) UIMP	V	4000
	Dielektrisk testspænding ved Ind.freq i 1 min	kv	2
	Isoleringsspændings UI	V	250
	Forureningsgrad		2
Mekanisk Funktioner	Elektrisk liv		4000
	Mekanisk liv		10000
	Fejlstrømindikator		JA
	Beskyttelsesgrad		IP20
	Omgivelsestemperatur (med daglig gennemsnitlig 35ºC)	ºC	-5 ~+40 (speciel applikation henvises til Korrektion af temperaturkompensation)
	Opbevaringstemperatur	ºC	-25 ~+70
Installation	Terminalforbindelsestype		Kabel/pin-type busbar/U-type Busbar
	Terminal størrelse top/bund til kabel	MM2	25
	Terminal størrelse top/bund til kabel	AWG	18-5
	Terminal størrelse top/bund til Busbar	MM2	25
	Terminal størrelse top/bund til Busbar	AWG	18-3
	Montering		På din jernbane en 60715 (35 mm) ved hjælp af af hurtig klipenhed
	Forbindelse		Fra toppen

Hovedfunktioner og parametre

Handlingskarakteristika: 2P 4P RCBO B Type har en resterende strømbeskyttelsesfunktion, når den resterende strøm (dvs. lækstrøm) i kredsløbet når en forudindstillet værdi, vil afbryderen hurtigt fungere for at afskære kredsløbet for at forhindre elektriske stødulykker og elektriske brande.

Nominel strøm: Afhængig af den specifikke model og specifikationer kan det nominelle strømområde på 2p 4p RCBO B -type variere, men inkluderer normalt en lang række specifikationer såsom 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, og så videre.

Bedømt spænding: 2P 4P RCBO B -typen er typisk bedømt til 240V AC for indenlandske og kommercielle elektriske miljøer.

Nominel frekvens: Den nominelle frekvens af denne afbryder er normalt 50/60Hz, der matcher hyppigheden af strømforsyning i de fleste lande og regioner.

Bedømt kortslutningskapacitet: 2P 4P RCBO B -typen har en høj bedømt kortslutningskapacitet, såsom 6KA eller 10KA, som er i stand til at modstå store strømchok uden skade i tilfælde af en kortslutningsfejl.

Lækagehandlingsstrøm: Lækagehandlingsstrømmen for denne afbryder er normalt 30 mA eller mindre, der opfylder kravene i Den Internationale elektrotekniske Kommission (IEC) og relevante nationale standarder og kan effektivt beskytte personlig sikkerhed.

RCBO bruges hovedsageligt i AC 50Hz (60Hz), nominel spænding 230/400V, nominel strøm 6A til 40A lavspændingsterminalfordelingssystem. RCBO er lig med MCB+RCD -funktion; Det bruges til elektrisk stødbeskyttelse og menneskelig indirekte kontaktbeskyttelse, beskyttelse af elektrisk udstyr, når menneskekroppen berører elektricitet eller elektrisk netværkslækstrøm overstiger den anførte værdi og overbelastning og kortslutningsbeskyttelse; Det kan også være en ikke-frekvensoperatør i kredsløbet, der bruges vildt i bolig- og kommercielt distrikt. Det overholder standard for IEC61009-1.

Applikation og installation

Anvendelse: 2P 4P RCBO B Type er velegnet til beskyttelse af strømfordelingskredsløb, der kræver samtidig kontrol af både brand- og nul ledninger, såsom belysning, stikkontakter, klimaanlæg og andre kredsløb i indenlandske, kommercielle, industrielle og andre steder.

Installation: Circuit Breaker vedtager normalt symmetrisk DIN-RAIL-montering eller panelmontering, hvilket er praktisk til hurtig installation og fjernelse i distributionsboks eller distributionsskab.

Ledning: 2P 4P RCBO B-type er fleksibel i ledninger og kan tilsluttes med trefaset tre-tråds, trefaset fire-tråd eller enfaset kredsløb. Ved ledning skal du sikre dig, at ilden, nul- og jordtrådene er korrekt forbundet for at undgå risikoen for elektrisk stød og elektrisk brand.
