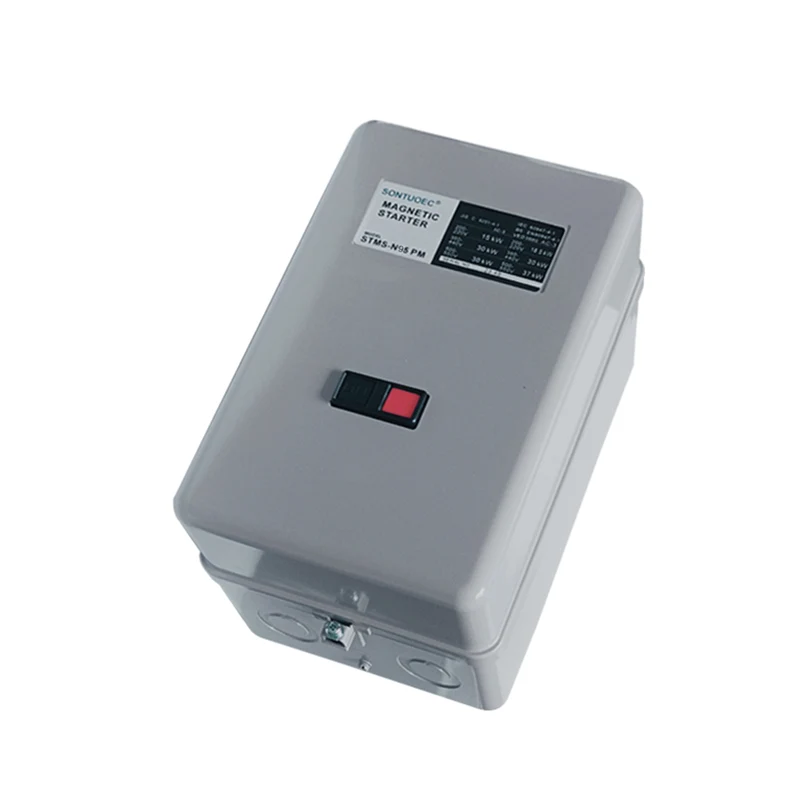

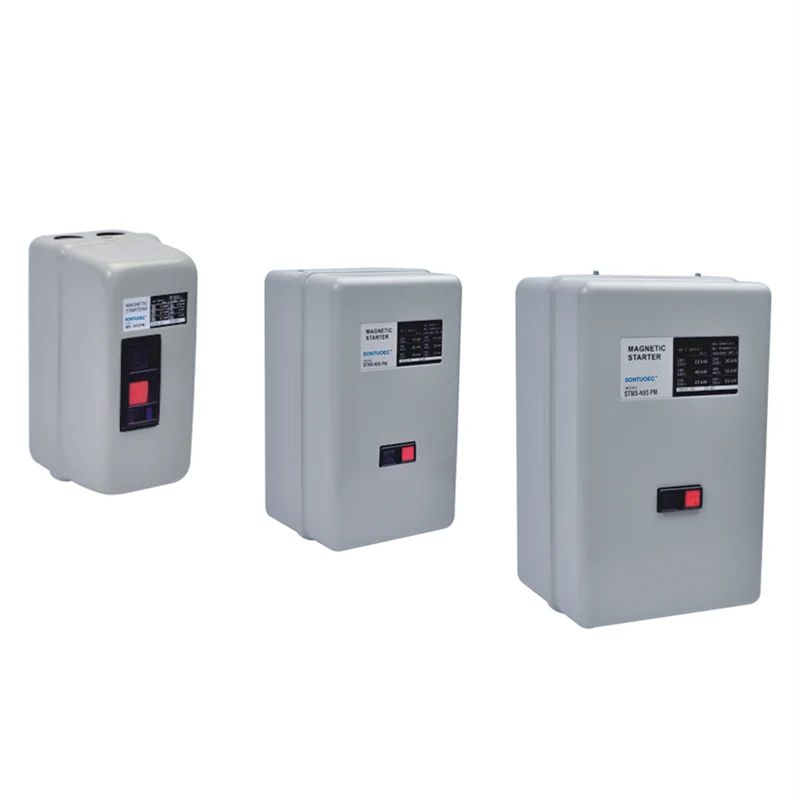

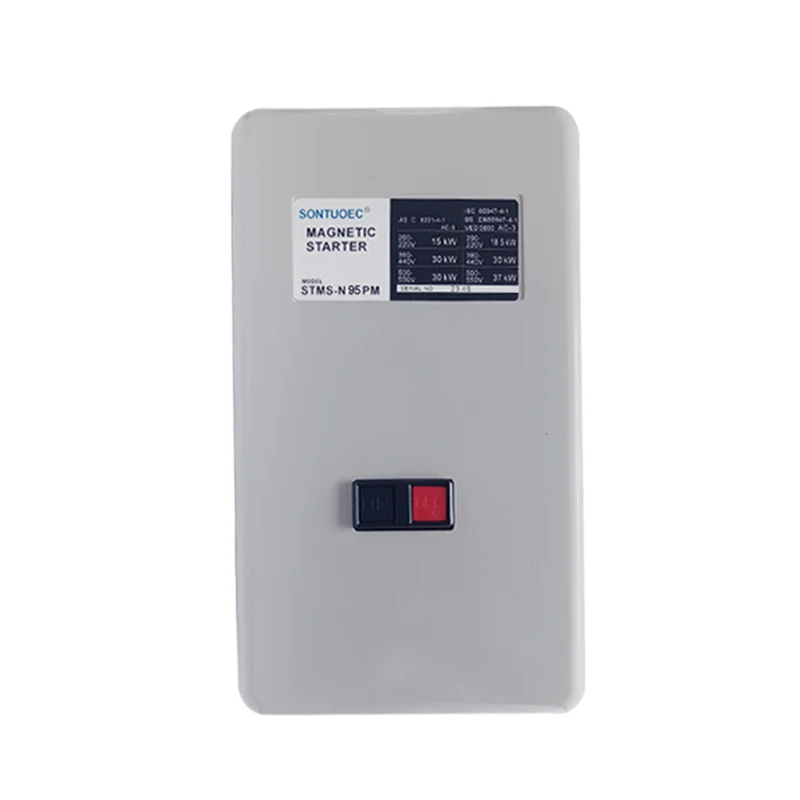

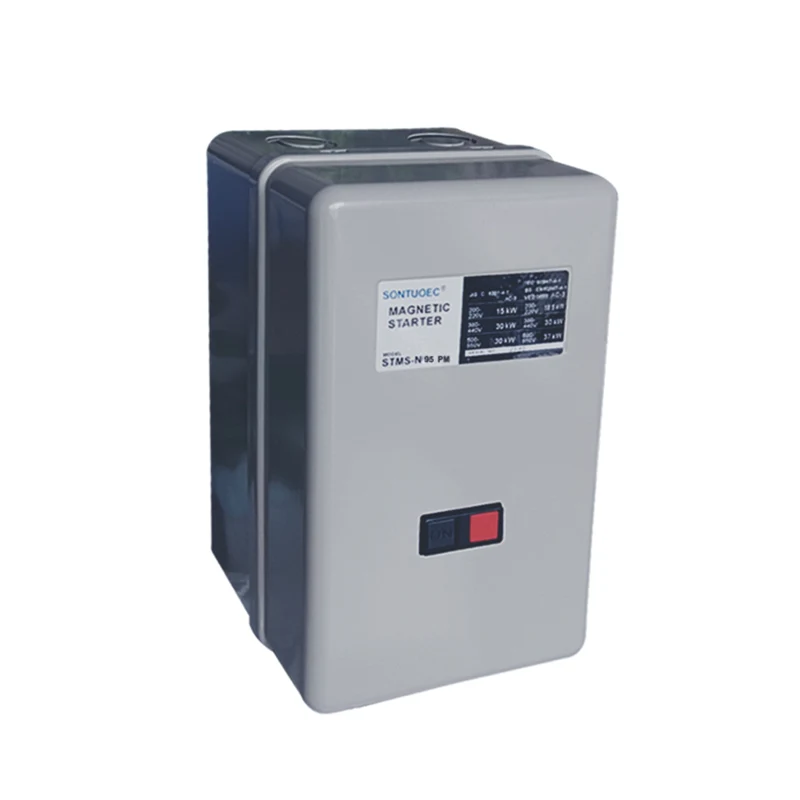

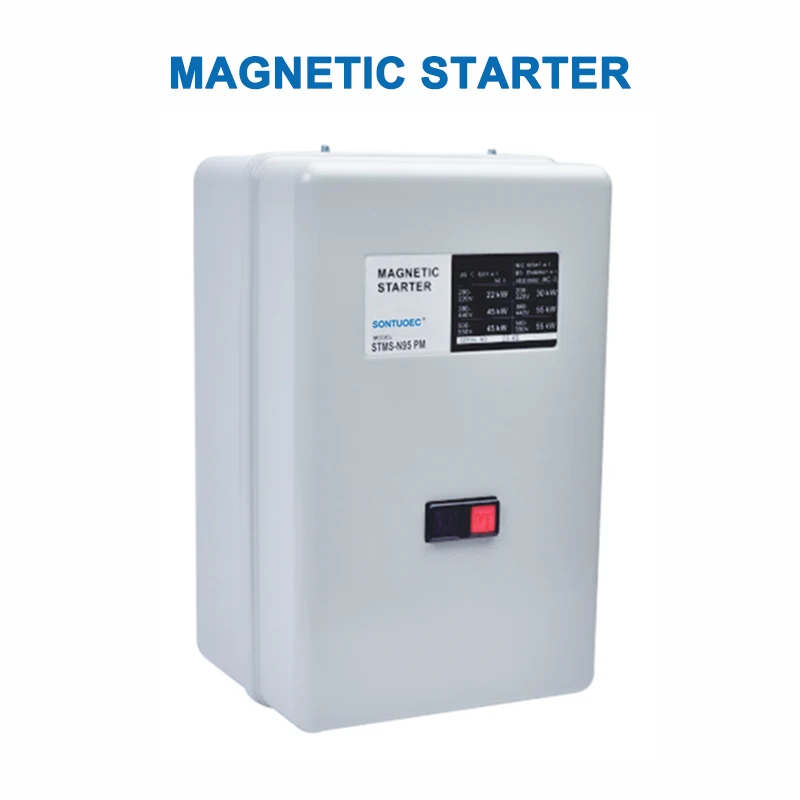

Den 3 -fasers motorstarter åbner og lukker effektkontakterne, der er forbundet parallelt med motoren gennem en magnetisk kontaktor for at realisere motorstart og stoppe kontrol. På samme tid har det også en overbelastningsbeskyttelsesfunktion, der automatisk kan afskære kredsløbet, når motoren er overbelastet for at beskytte motoren mod skader.
Hoved tekniske parametre:
Type | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4 |
220v | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5,5/7,5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2,7/3,5 4/5,5 | 5,5/7,5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Reted Current (AC-3) GB14048.4 |
220v | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Rettet opvarmningsstrøm (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Retteret modsat volage (V) 660 660 | |||||||||||
Auxicary kontakt AC-15 |
Kontakte | standard | 1no | 1no+1nc | 2no+2nc | ||||||
Rettet strøm (a) | 220v | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Indkapslingsklassificering | LP30 | ||||||||||
Machanisk liv | 1000 | 500 |

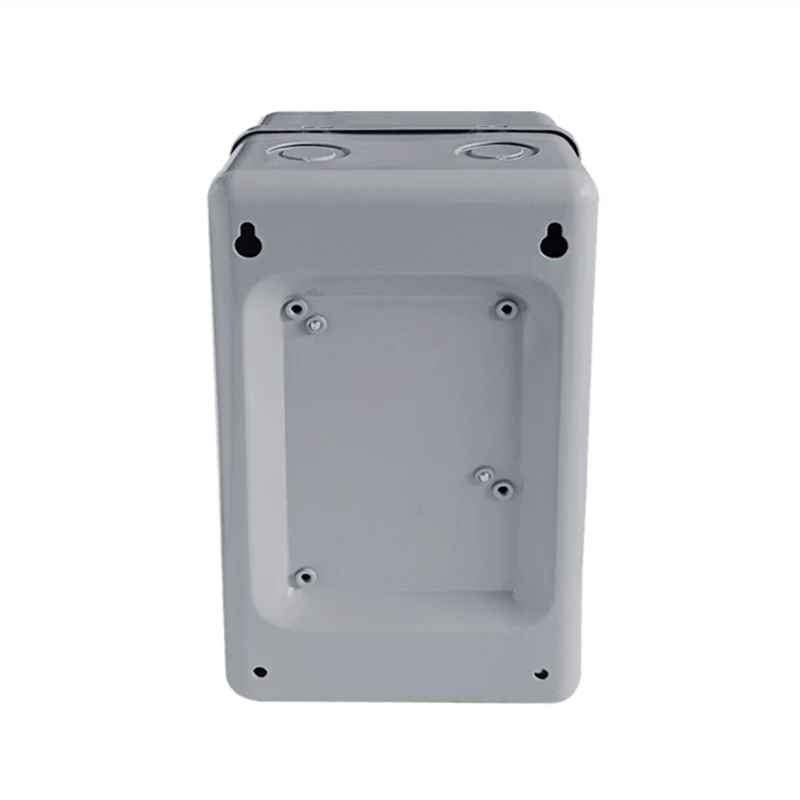

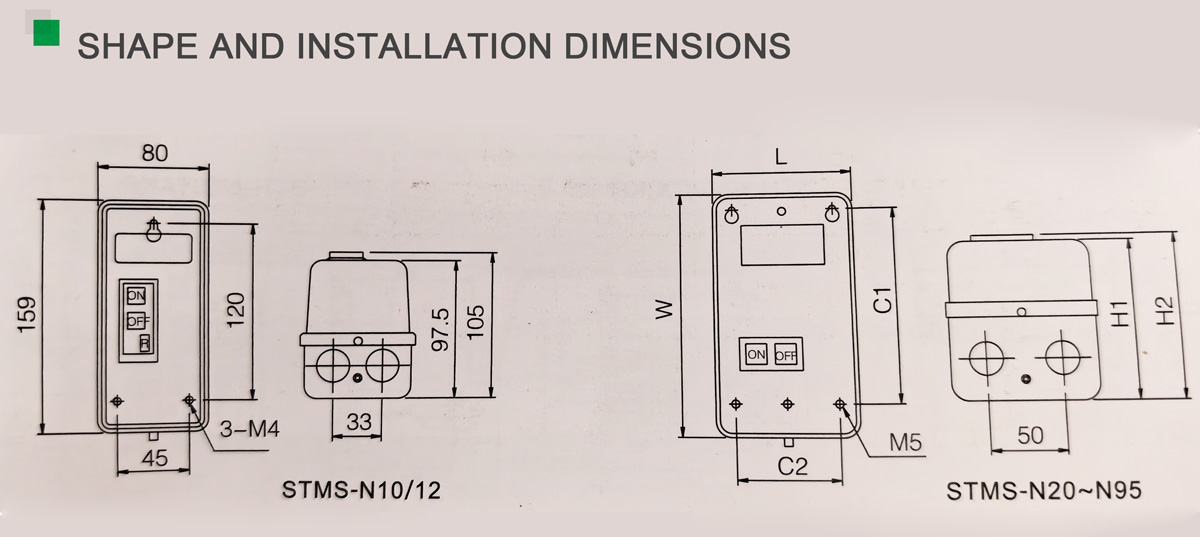

Type | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Princip om drift

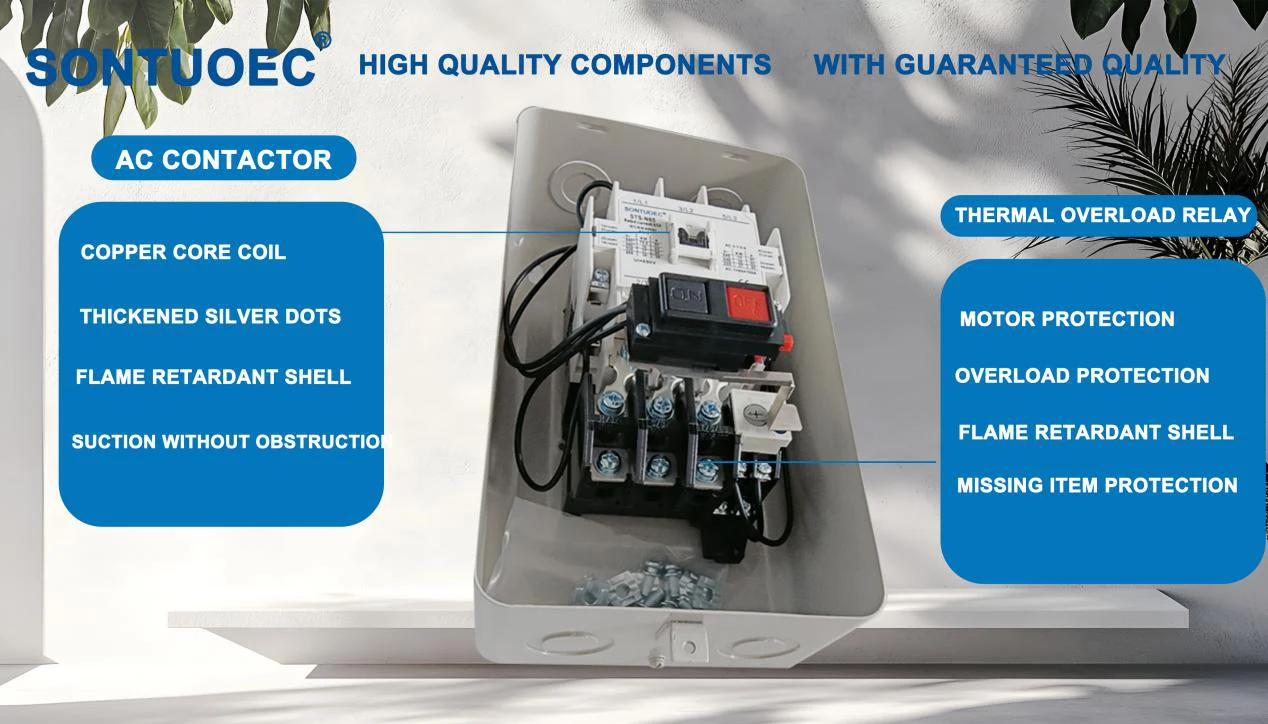

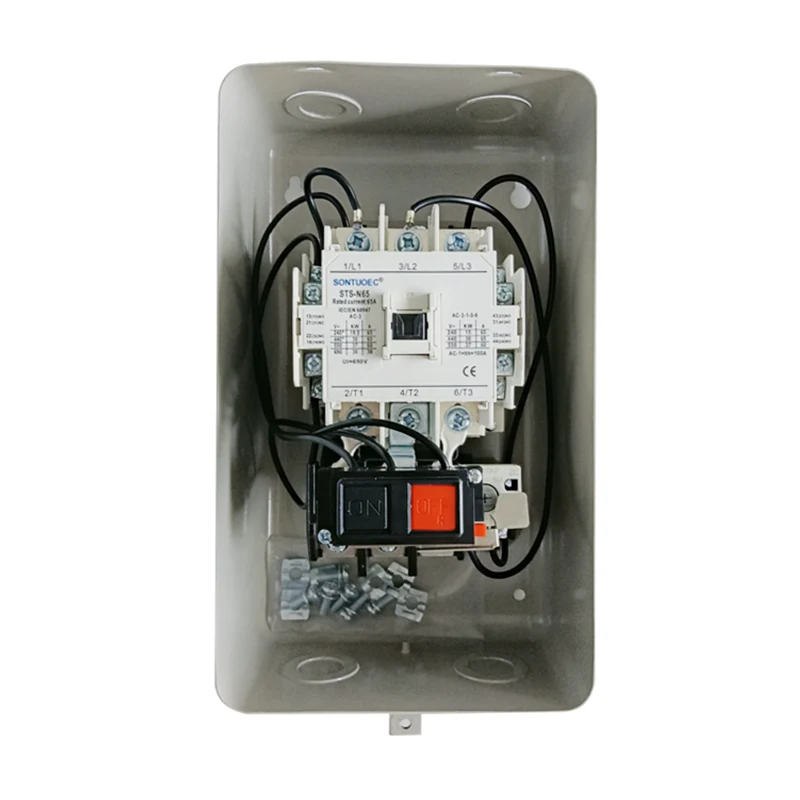

Arbejdsprincippet for den trefasede magnetiske motorstarter er baseret på princippet om elektromagnetisk induktion. Når den magnetiske kontaktorspole er energisk, genererer den et magnetfelt, der tiltrækker ankeret til at handle og lukke kontakterne og dermed tænde strømforsyningen til motoren. Når det er nødvendigt at stoppe motoren, afskæres strømforsyningen til den magnetiske kontaktorspole, magnetfeltet forsvinder, ankeret nulstilles, kontakterne er brudt, og motoren stopper med at køre. På samme tid overvåger overbelastningsrelæet den kørende strøm af motoren, når strømmen overstiger den indstillede værdi, vil den udløse overbelastningsbeskyttelsen og afskære kredsløbet.
Overbelastningsbeskyttelsesfunktion: Den trefasede magnetiske motorstarter har et indbygget overbelastningsrelæ, der automatisk kan afskære kredsløbet, når motoren er overbelastet og beskytte motoren mod skader.
Startstyring: Motorstartskontrol realiseres gennem Magnetic Contactor, som har pålidelige handlingsegenskaber og lang levetid.

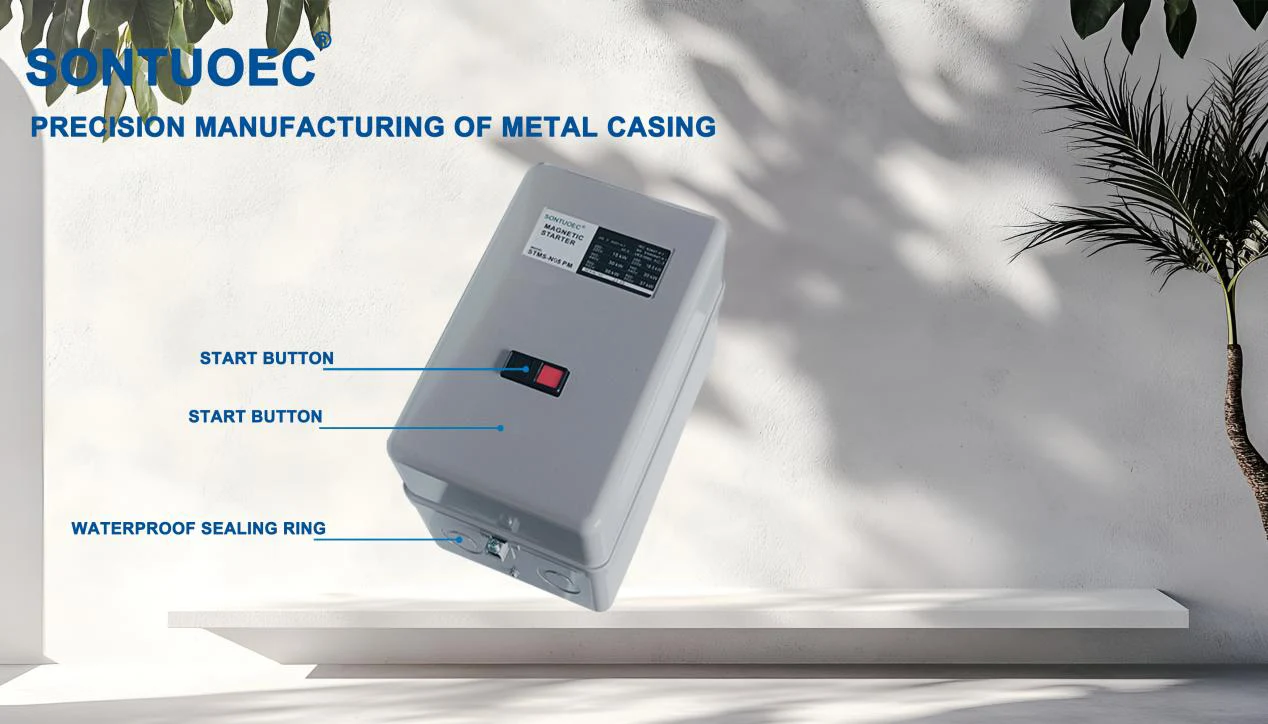

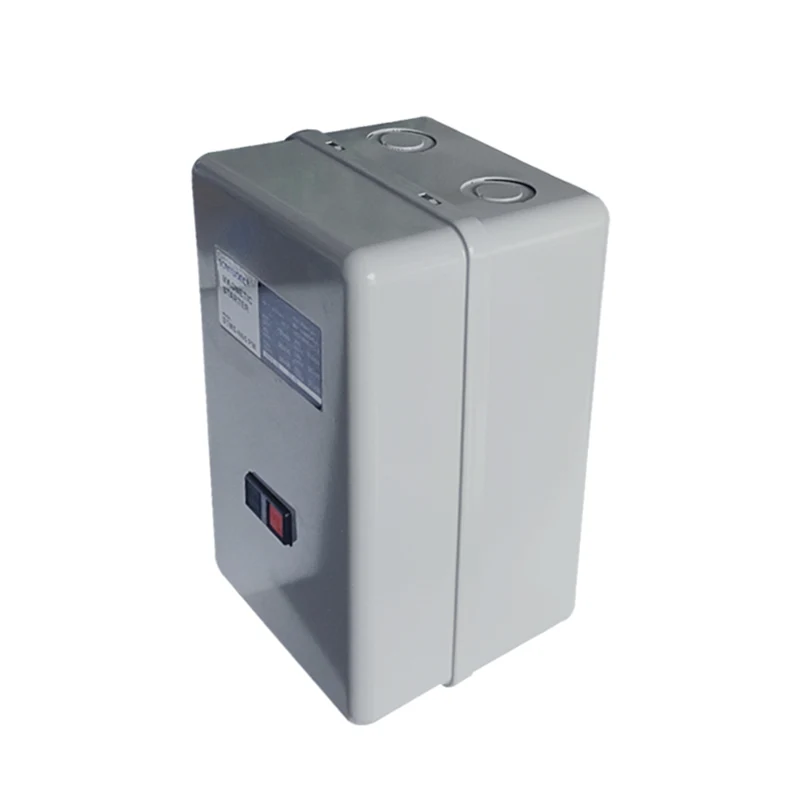

Kompakt struktur: Den trefasede magnetiske motorstarter vedtager kompakt strukturdesign, optager lidt plads og er let at installere og vedligeholde.
Flere kontroltilstande: I henhold til forskellige applikationskrav kan den trefasede magnetiske motorstarter bruges i flere kontroltilstande, såsom Direct Start, Star-Delta Start, Autotransformer Start og så videre.
Tre-fase magnetiske motoriske startere er vidt brugt i industrielle automatiseringskontrolsystemer, elektriske kraftsystemer, konstruktionsudstyr og andre lejligheder, hvor trefasemotorer skal startes og stoppes. Især i motorstyringskredsløb, der kræver hyppig start og stop, er beskyttelsen af trefaset magnetisk motorstartere især vigtig.
