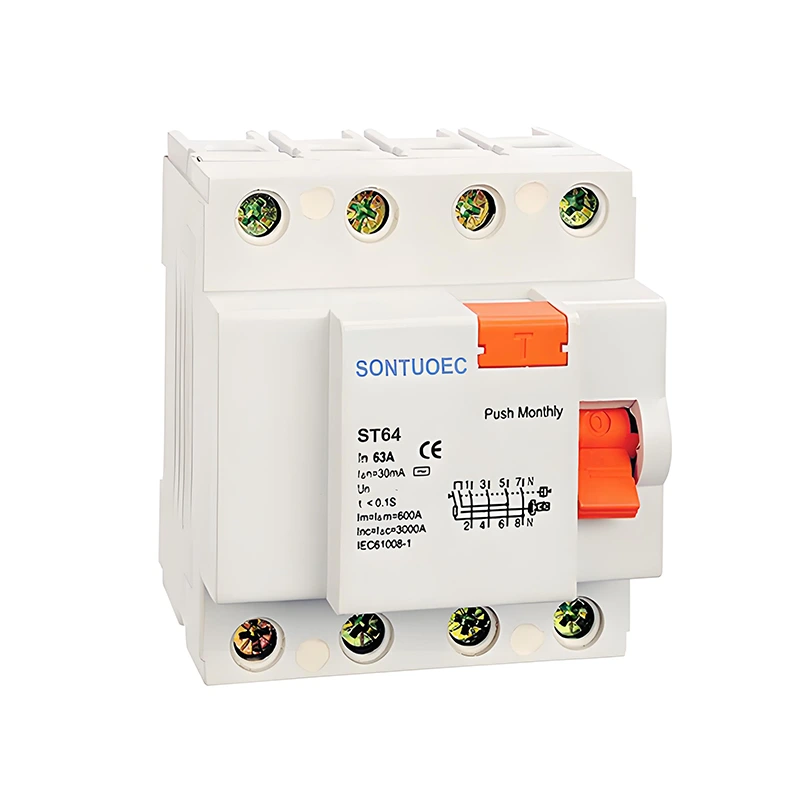

4P 63A /30MA Reststrømsafbryder

4P 63A /30mA Residual Current Circuit Breaker is a residual current circuit breaker with four poles (P), which has a rated current of 63A and a residual action current (i.e., leakage action current) of 30mA.The RCCB is mainly used for detecting residual currents in a circuit, and when this current exceeds the set value, the circuit breaker automatically cuts off the circuit to prevent electrocution accidents og elektriske brande.

Model:ST60

Send forespørgsel

Produkt beskrivelse

STANDARD:	IEC 61008-1
Model:	ST60
Reststrømkarakteristika:	Og og
Stang nr.:	2p, 4p
Bedømt strøm:	16a, 25a, 32a, 40a, 63a;
Bedømt spænding:	230/400V AC
Bedømt frekvens:	50/60Hz
Bedømt resterende driftsstrøm IΔN:	10mA, 30ma, 100 mA, 300 mA, 500 mA
Bedømt resterende ikke-driftsstrøm i ΔNo:	≤0,5iΔn
Bedømt betinget kortslutningsstrøm Inc:	6000a
Bedømt betinget resterende kortslutning Aktuel IΔC:	6000a
Tripping varighed:	Øjeblikkelig trippe≤0.1sek
Reststrippende strømområde:	0,5iΔn ~ iΔn
Elektromekanisk udholdenhed:	4000 cyklusser
Fastgørelsesmoment:	2,0nm
Forbindelsesminal:	Skrueterminalsøjler terminal med klemme
Installation:	35 mm din jernbanemontering

Princip om drift

Arbejdsprincippet på 4P 63A /30MA resterende strømafbrydere er baseret på princippet om elektromagnetisk induktion. Når den resterende strøm i kredsløbet overstiger den indstillede værdi, genereres en magnetisk flux, der er proportional med den resterende strøm, og denne flux vil drive frigørelsesmekanismen til at fungere, hvilket får afbryderen til at afskære kredsløbet hurtigt. På samme tid har RCCB også overbelastning og kortslutningsbeskyttelsesfunktion, når strømmen i kredsløbet overstiger den nominelle værdi, udløser det også virkningen af strippemekanismen.

Hovedfunktioner

Fire-polet design: 4P betyder, at afbryderen har fire terminaler, som normalt bruges i trefasede fire-ledige eller enfasede tre-ledningskredsløb, der er i stand til at afskære alle fase- og nul (eller neutrale) strømme på samme tid.

Højt klassificeret strøm: 63A-nominel strøm gør afbryderen i stand til at bære større belastninger, der er egnet til beskyttelse af elektrisk udstyr med høj effekt.

Følsom lækagedetektion: Den resterende handlingsstrømsindstilling på 30 mA er meget lav, hvilket hurtigt kan detektere lille lækage i kredsløbet og afskære kredsløbet i tide for at sikre sikkerheden for personale og udstyr.

Sikker og pålidelig: RCCB vedtager avanceret frigørelsesmekanisme og kontaktmateriale med fremragende elektriske og mekaniske egenskaber, som kan sikre rettidig afskæring af kredsløbet i tilfælde af fejl som overbelastning, kortslutning og lækage for at forhindre ulykker.

Applikationsscenarie

4P 25A/30MA RCCB er vidt brugt i forskellige situationer, der kræver elektrisk beskyttelse, såsom:

Bolig- og kommercielle bygninger: Bruges til at beskytte elektrisk udstyr og personlig sikkerhed, hvilket forhindrer elektriske stødulykker og elektriske brande.

Industrielle produktionslinjer: Bruges til at beskytte elektrisk udstyr såsom motorer, transformere og andet elektrisk udstyr mod normal drift, forebygge udstyrsskader og nedlukning på grund af lækage, overbelastning og andre grunde.

Offentlige faciliteter: såsom hospitaler, skoler, biblioteker og andre steder, der bruges til at sikre sikker drift af elektrisk udstyr og sikker brug af elektricitet efter personale.
