4P RCBO AC-typen er en 4-polet afbryder, der kombinerer resterende strømbeskyttelse og overstrømsbeskyttelsesfunktioner, især designet til vekslende strøm (AC) kredsløb. Det kan automatisk afskære strømforsyningen, når der registreres reststrøm (dvs. lækstrøm) i kredsløbet for at forhindre elektriske brande og personlige elektriske stødulykker. På samme tid har det også en overstrømsbeskyttelsesfunktion, der automatisk kan afskære strømforsyningen i tilfælde af en overbelastning eller kortslutning i kredsløbet for at beskytte kredsløbets sikkerhed og udstyr.
navn |
Restkredsløb med overstrømsbeskyttelse |
Funktioner |
Overbelastning/ kortslutning/ lækagebeskyttelse |
Stang nr |
1p/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L |
Brudkapacitet | 3KA, 4,5 ka, 6ka |
Bedømt strøm (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
Bedømt resterende driftsstrøm: |
10mA, 30mA, 100 mA, 300 mA, 500 mA |
Bedømt spænding (V) |
240/415V |
installation |
DIN -jernbanetype |
standard |
IEC61009-1 、 GB16917-1 |
certificering |
Ce |
Driftsprincippet for 4P RCBO AC -typen er baseret på vektorsummen af strømme og på elektromagnetiske principper. Når strømme i kredsløbet på ilden (L) og nul (n) ledninger ikke er ens i størrelse, er vektorsummen af strømme i den primære side af transformerkredsløbet ikke nul, hvilket genererer en induceret spænding i den sekundære sidespole. Denne inducerede spænding føjes til det elektromagnetiske relæ, hvilket genererer en excitationsstrøm, der skaber en omvendt demagnetiseringskraft. Når fejlstrømmen når den driftsstrømsværdi af RCBO, vil denne omvendte demagnetiseringskraft forårsage ankeret inde i det elektromagnetiske relæ til at frigøre sig fra åget, skubbe driftsmekanismen til at handle og afskære fejlstrømkredsløbet.

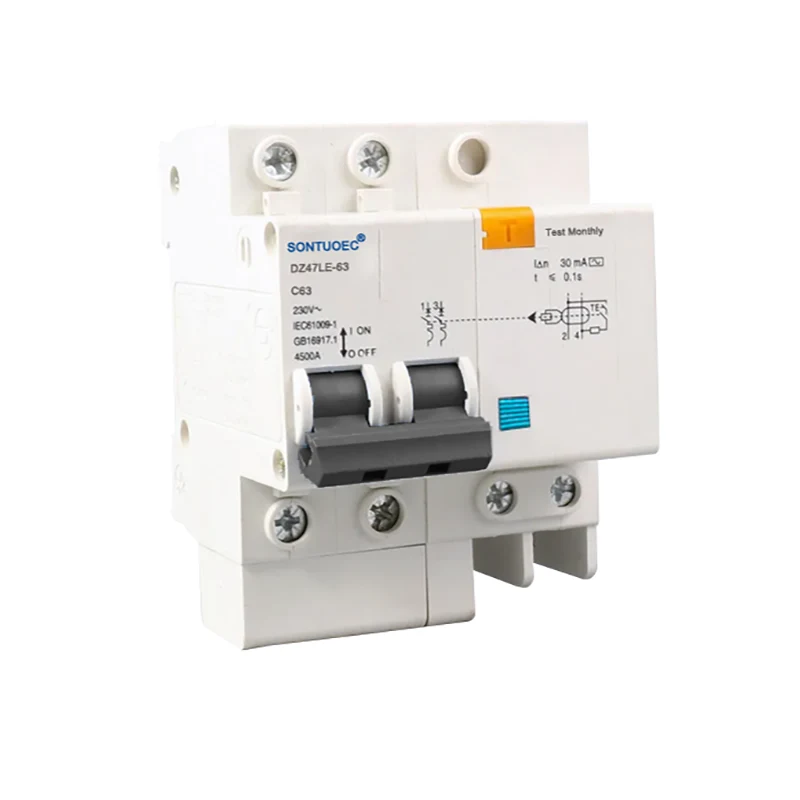

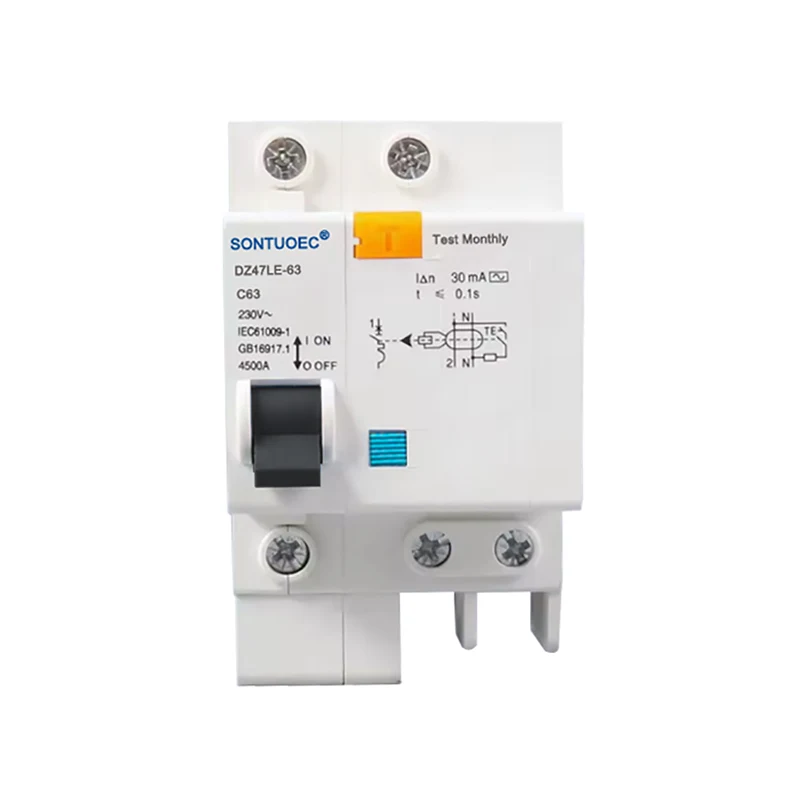

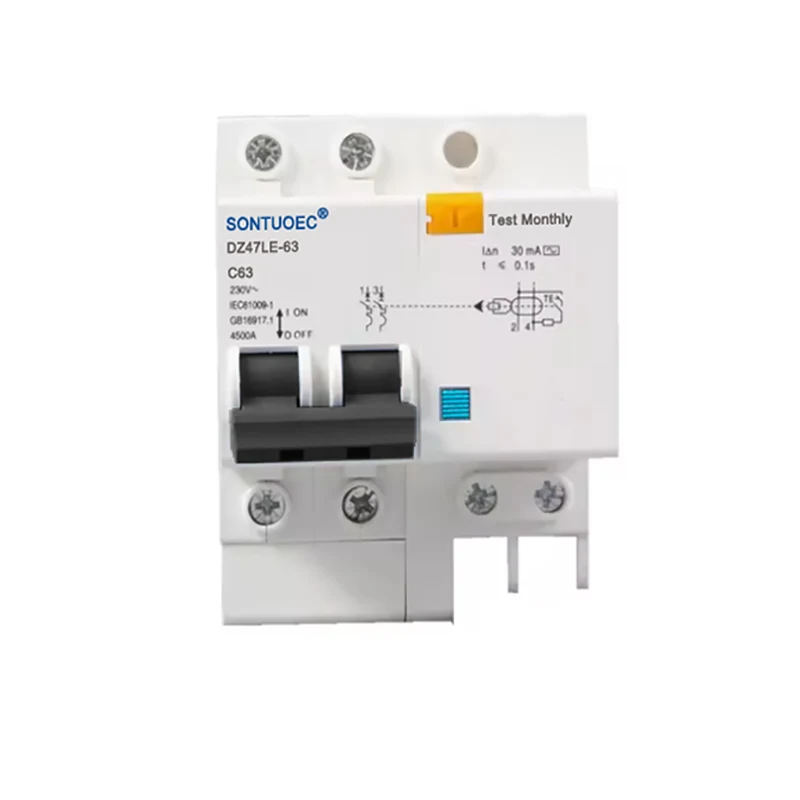

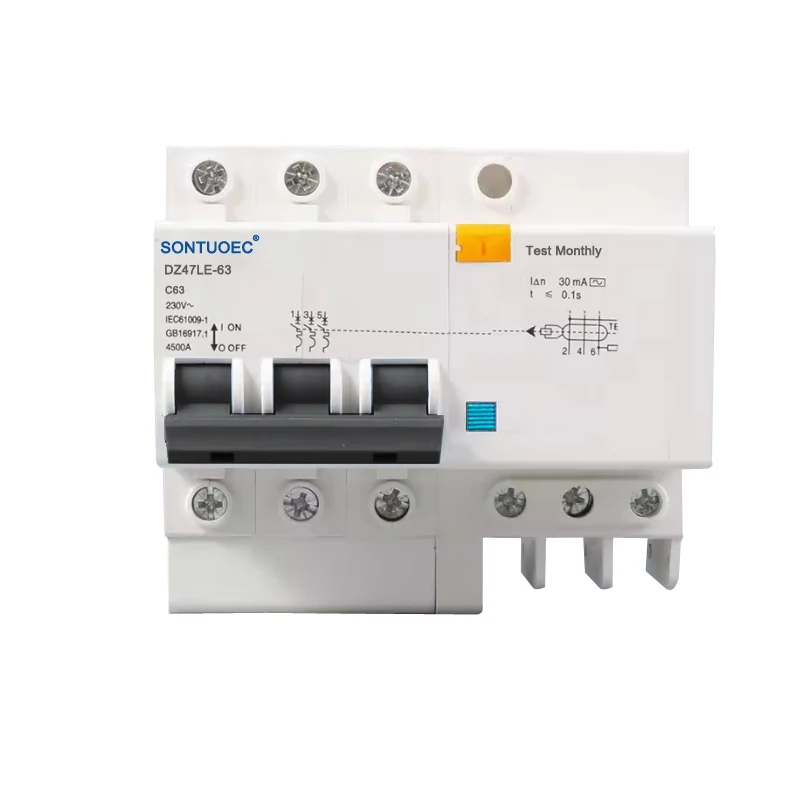

DZ47LE-63-serien Elektronisk jordlækagebeskyttelsesafbryder er velegnet til enfaset boligkredsløb på AC 50Hz/60Hz, nominel spænding 230V og vurderet strøm 6A ~ 63A; 400V for trefasekredsløb på AC 50Hz/60Hz. Det kan beskytte overbelastning af kredsløbsform og kortslutning. Dette produkt har fordele ved lille volumen, høj brudkapacitet, levende ledning og nullinje er afskåret på samme tid, hvilket også beskytter personen mod elektrisk lækagechok i tilfælde af brandtråden og nullinjen tilsluttet omvendt.
Det er i overensstemmelse med standard IEC61009-1, GB16917.1.
1). Proviserer beskyttelse mod elektrisk stød, jordfejl, lækagestrøm;
2) giver beskyttelse mod overbelastning, kortslutning og overspænding;
3). Lille volumen, høj brudkapacitet; Live ledning og nul linje er afskåret på samme tid;
4). Lille størrelse og vægt, nem installation og ledninger, høj og holdbar ydeevne
5). Sørg for misoperationsudløb forårsaget af øjeblikkelig spænding og øjeblikkelig strøm.
Multifunktionel beskyttelse: 4P RCBO AC-typen kombinerer resterende strømbeskyttelse og overstrømsbeskyttelse for at give omfattende beskyttelse af kredsløb og udstyr.
Høj følsomhed: Meget følsom beskyttelse mod pludselig anvendelse eller langsom stigning af resterende sinusformet AC -strøm sikrer afkobling.
Bred rækkevidde: Velegnet til AC-kredsløb i indenlandske, industrielle og kommercielle strømfordelingssystemer, især til en-én-nul ledning.
Let at installere og vedligeholde: rimeligt strukturelt design, let at installere og på samme tid let at udføre vedligeholdelse og eftersyn.
4P RCBO AC Type er vidt brugt til AC -kredsløbsbeskyttelse i hjem, kontorer, kommercielle lokaler og industrielle faciliteter. Det er især velegnet til applikationer, der kræver beskyttelse af både brand- og nul ledninger, såsom belysningskredsløb, socketkredsløb og beskyttelse af udstyr såsom motorer.
