63A/100MA Reststrømkredsløb RCCB

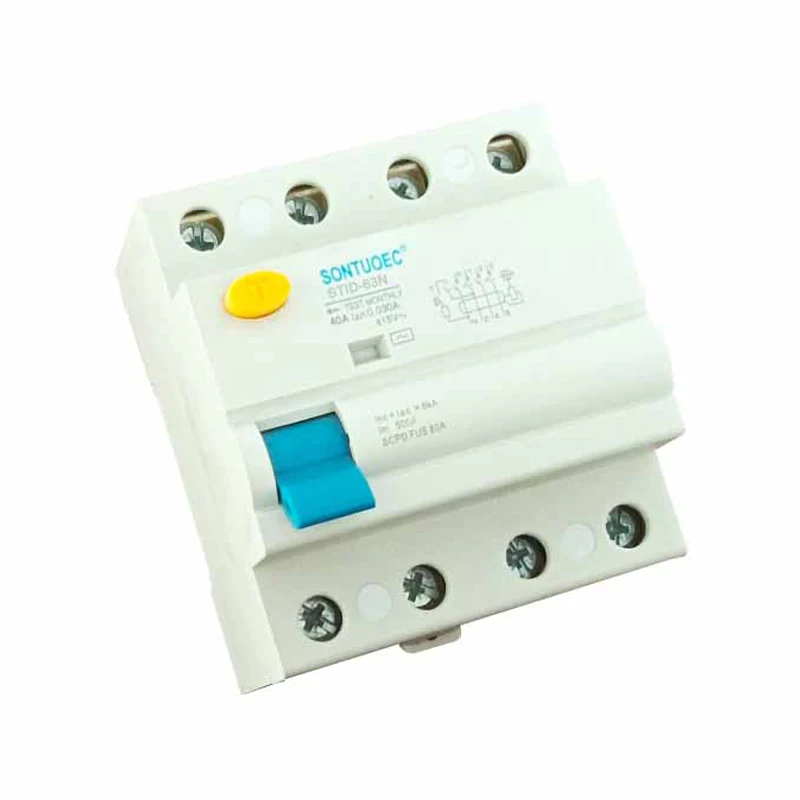

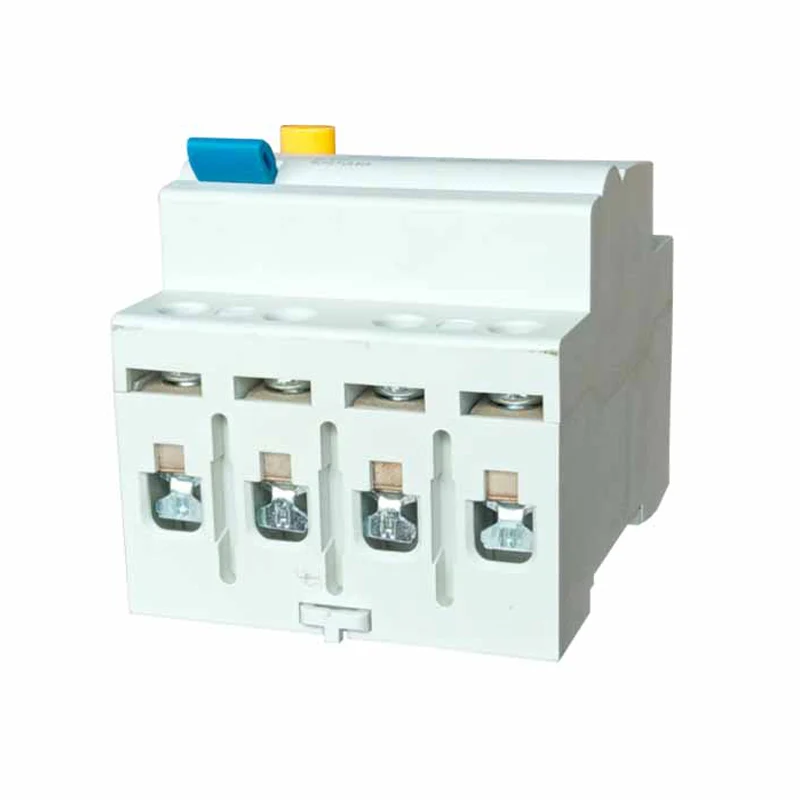

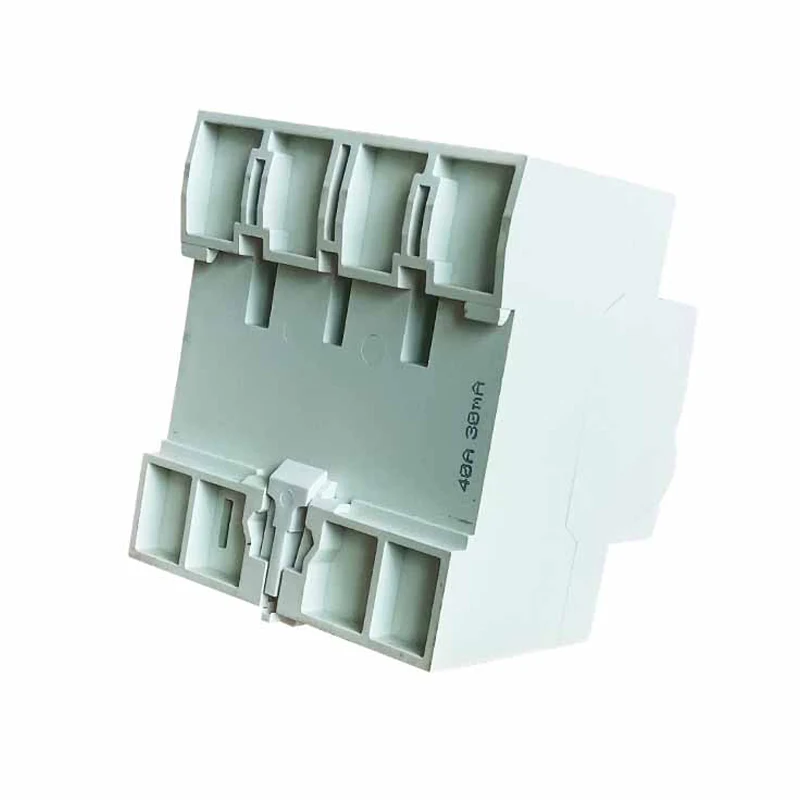

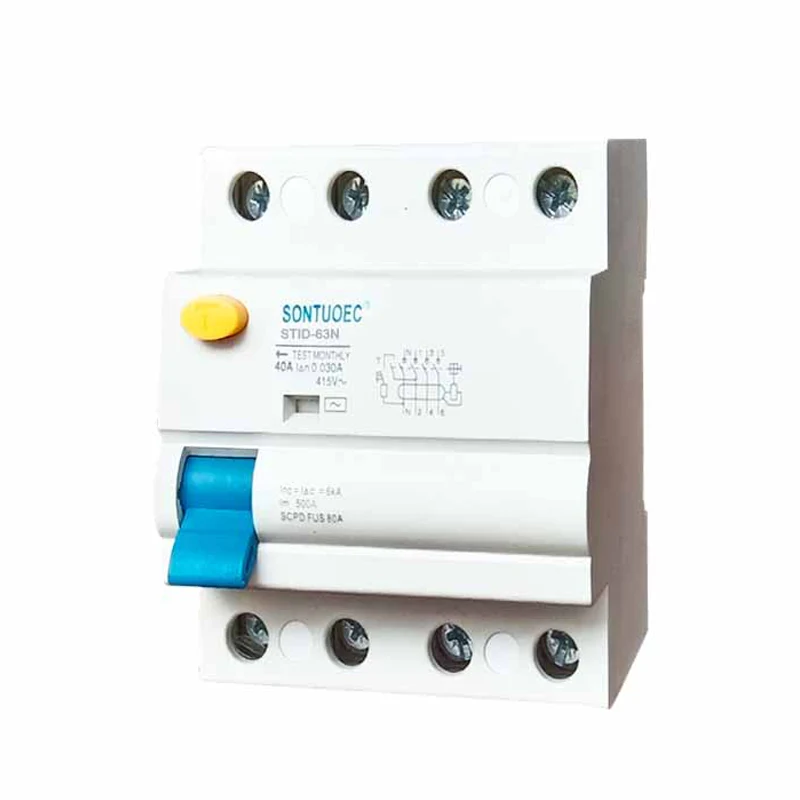

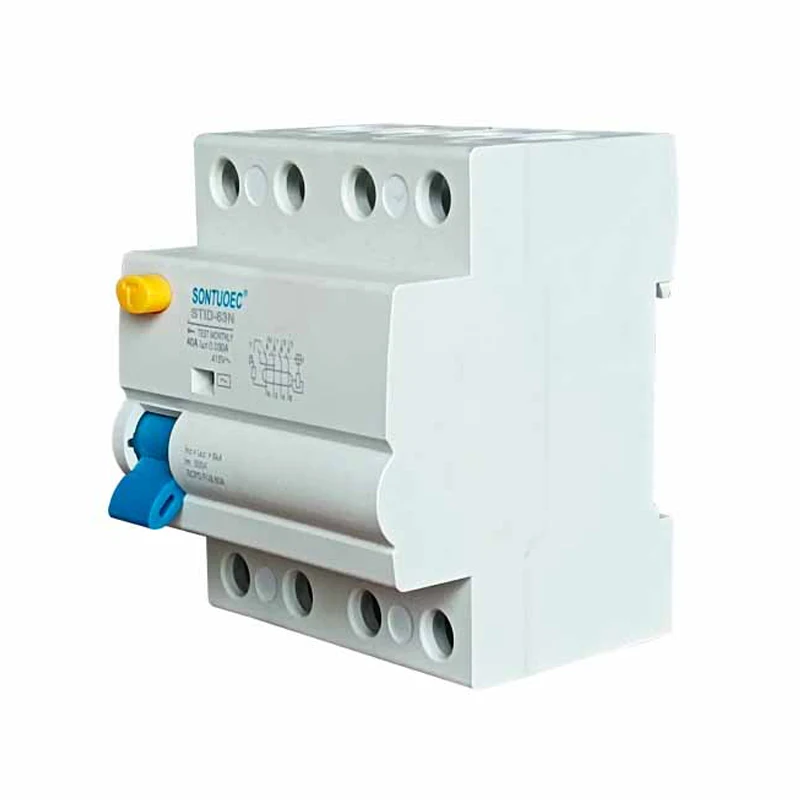

  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB
  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB
  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB
  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB
  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB
  • 63A/100MA Reststrømkredsløb RCCB63A/100MA Reststrømkredsløb RCCB

63A/100MA Reststrømkredsløb RCCB

63A/100MA Reststrømsafbryder RCCB er strømmen i et andet kredsløb end den normale driftsstrøm, som kan genereres på grund af udstyrsisoleringsskade, personale elektrisk stød eller jordfejl, osv. Hovedfunktionen af ​​RCCB er hurtigt at afskære kredsløbet, når reststrømmen påvises som overskridelse af en formodet værdi, hvilket forhindrer, at elektriske stød i træk og elektriske brande.

Model:STID-63N

Send forespørgsel

Produkt beskrivelse

STANDARD: IEC 61008-1

Model:

Sign-63n

Reststrømkarakteristika:

Og og

Stang nr.:

2p, 4p

Bedømt strøm:

16a, 25a, 32a, 40a, 63a;

Bedømt spænding:

230/400V AC

Bedømt frekvens:

50/60Hz

Bedømt resterende driftsstrøm IΔN:

10mA, 30ma, 100 mA, 300 mA, 500 mA

Bedømt resterende ikke-driftsstrøm i ΔNo:

≤0,5iΔn

Bedømt betinget kortslutningsstrøm Inc:

6000a

Bedømt betinget resterende kortslutning Aktuel IΔC:

6000a

Tripping varighed:

Øjeblikkelig trippe≤0.1sek

Reststrippende strømområde:

0,5iΔn ~ iΔn

Elektromekanisk udholdenhed:

4000 cyklusser

Fastgørelsesmoment:

2,0nm

Forbindelsesminal:

Skrueterminalsøjler terminal med klemme

Installation:

35 mm din jernbanemontering


Princip om drift

Driftsprincippet for RCCB er baseret på principperne for elektromagnetisk induktion og aktuel balance. Når den resterende strøm i kredsløbet passerer gennem transformeren, genererer transformeren en tilsvarende magnetisk flux. Denne magnetiske flux omdannes til et elektrisk signal og behandles med et elektronisk kredsløb. Når det behandlede elektriske signal når en forudindstillet tærskel, udløser RCCB -frigørelsesmekanismen til at handle, hvilket får afbryderen til hurtigt at afskære kredsløbet.


Hovedfunktioner

Høj følsomhed: RCCB er i stand til at detektere små resterende strømme, normalt mindre end 30 mA (nøjagtig værdi afhænger af produktspecifikationer), hvilket hjælper med at afskære kredsløb i tide, før elektrokutionsulykker forekommer.

Hurtig respons: RCCB kan hurtigt afskære kredsløbet inden for et par millisekunder efter at have påvisning af den resterende strøm, hvilket effektivt forhindrer elektriske stødulykker og spredning af elektriske brande.

Sikker og pålidelig: RCCB vedtager avancerede elektroniske komponenter og afbrydelsesmekanisme med høj pålidelighed og stabilitet. På samme tid har det også overbelastnings- og kortslutningsbeskyttelsesfunktioner, som fuldt ud kan beskytte sikkerheden for kredsløb og udstyr.

Let at installere og vedligeholde: RCCB vedtager normalt modulær design, kompakt struktur og let at installere. Det har også let at inspekt og erstatte kontakter til rutinemæssig vedligeholdelse og inspektion.


Applikationsscenarier

63A/100MA Reststrømsafbryder RCCB er vidt brugt i forskellige situationer, hvor elektrisk beskyttelse er påkrævet, herunder men ikke begrænset til:


Bolig- og kommercielle bygninger: Til beskyttelse af elektrisk udstyr og personlig sikkerhed mod elektriske stødulykker og elektriske brande. I huse installeres RCCB'er normalt i distributionsbokse som hoved- eller grenbeskyttelse for hjemmecirkanter.

Industriel produktionslinje: Det bruges til at beskytte den normale drift af elektrisk udstyr såsom motorer, transformere osv. Og forhindre skader på udstyr og nedlukning forårsaget af lækage og overbelastning. På det industrielle felt installeres RCCBS normalt ved strømindløbets ende af elektrisk udstyr som udstyrets beskyttelsesindretning.


Offentlige faciliteter: såsom hospitaler, skoler, biblioteker og andre steder, RCCB'er bruges til at sikre sikker drift af elektrisk udstyr og sikker brug af elektricitet efter personale. Disse steder har normalt højere krav til elektrisk sikkerhed, så RCCB'er bruges mere udbredt.

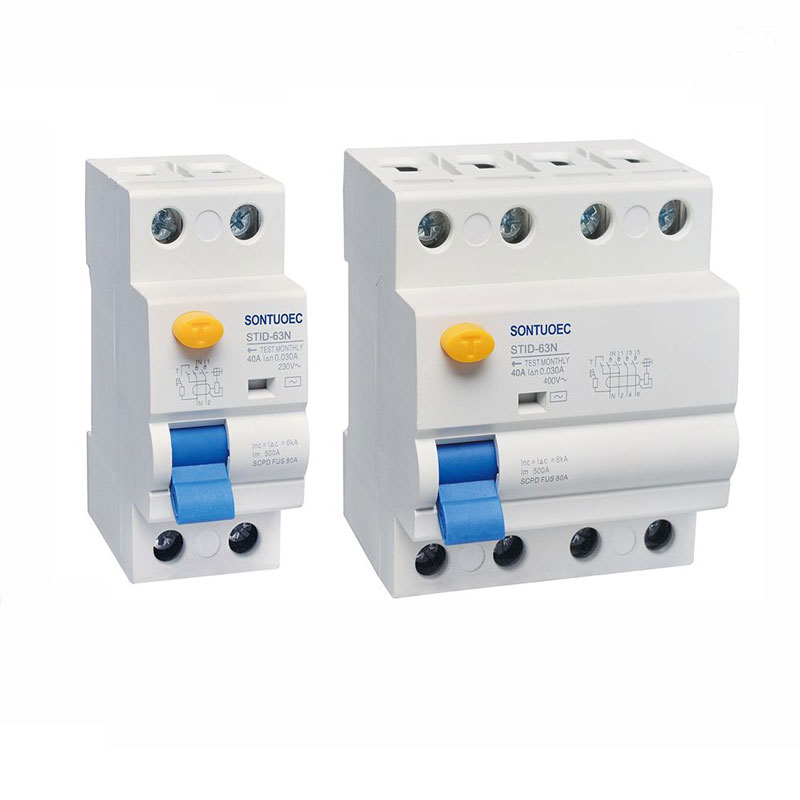

63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB
