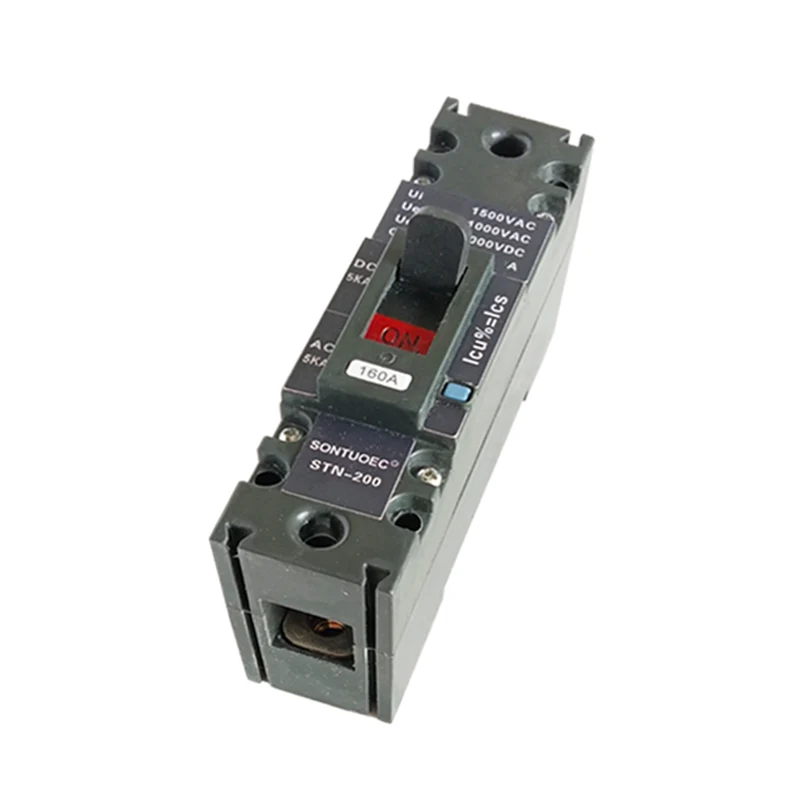

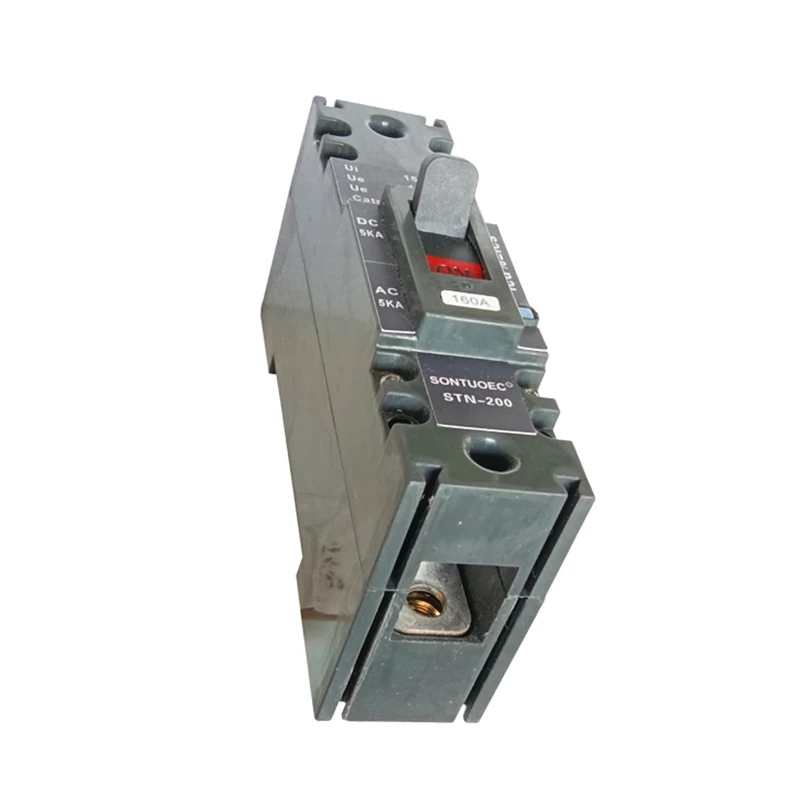

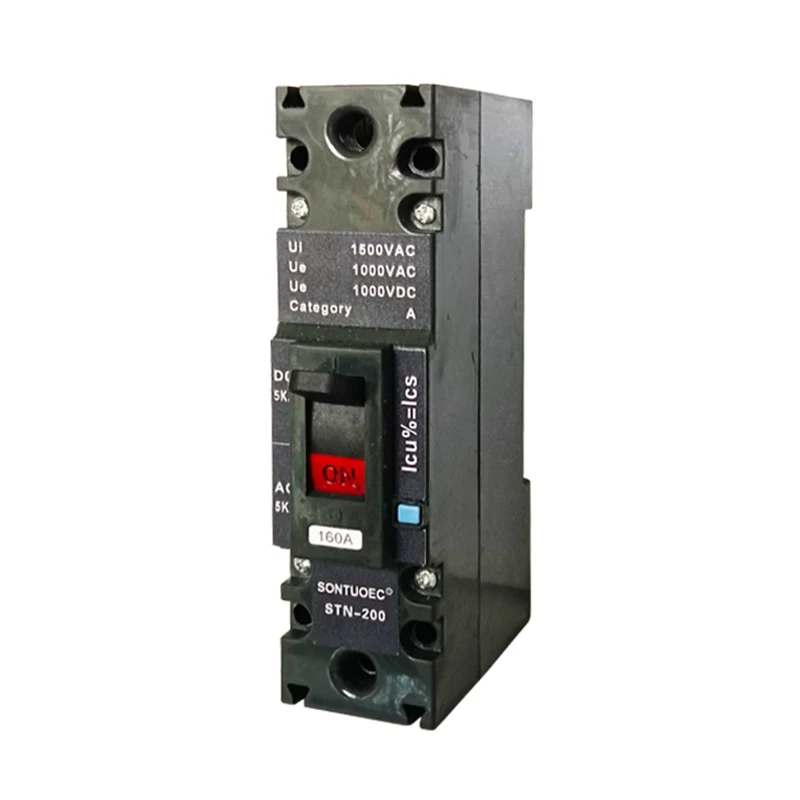

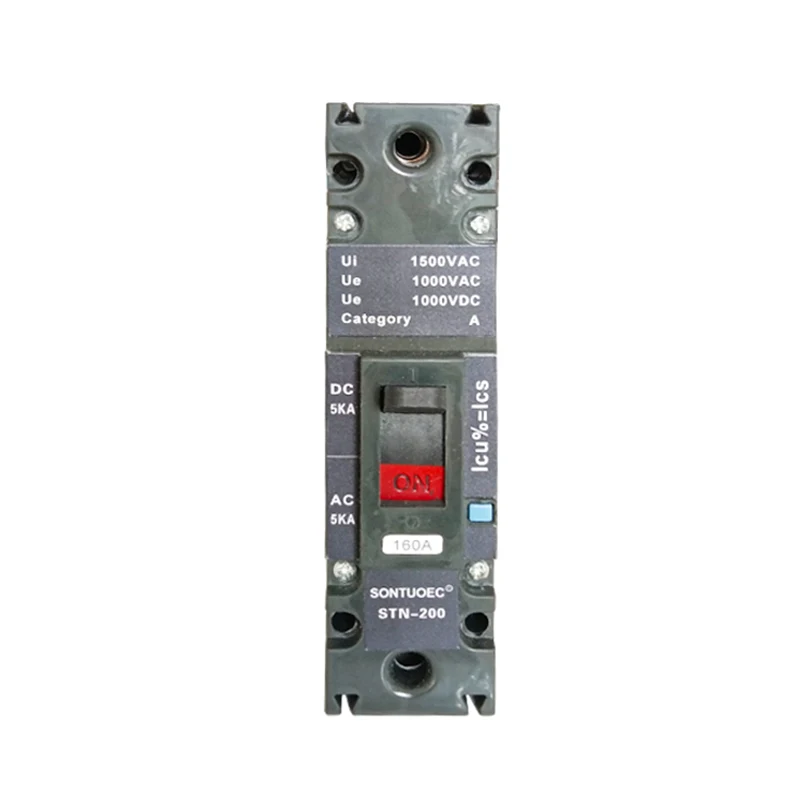

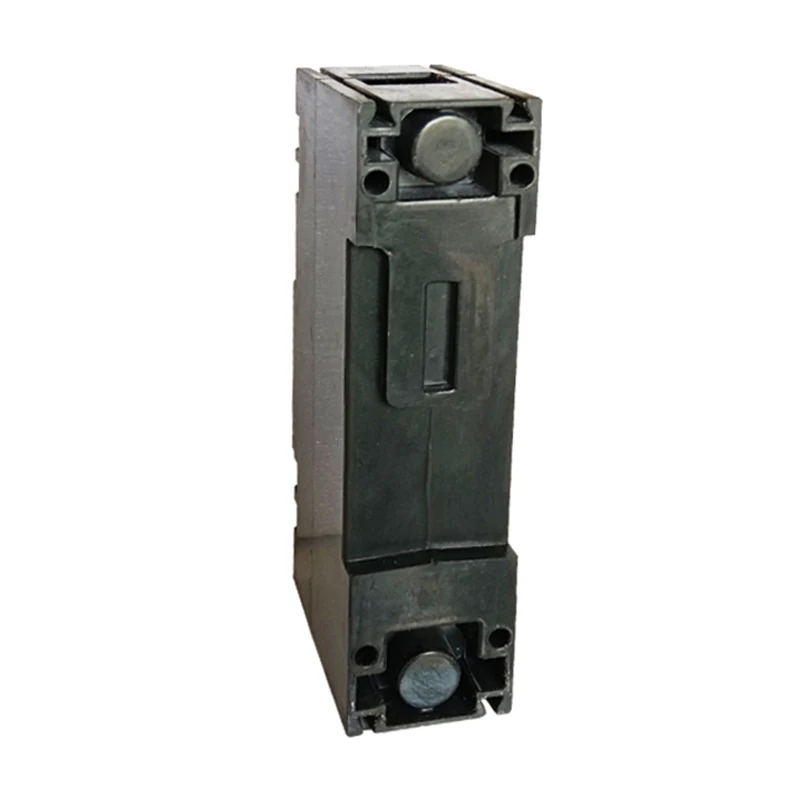

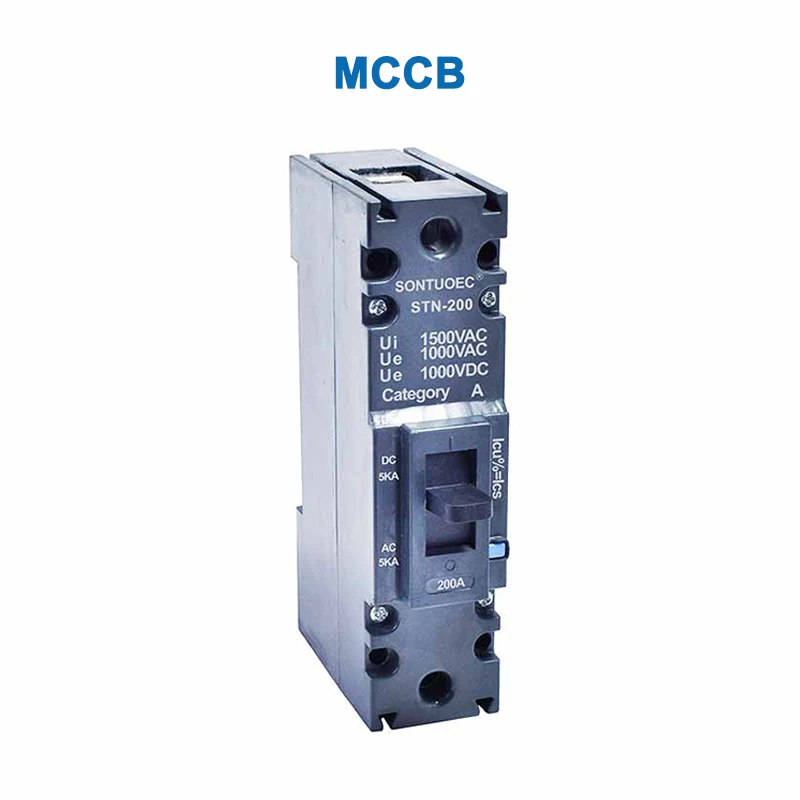

AC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder
  • AC/DC støbt case -afbryderAC/DC støbt case -afbryder

AC/DC støbt case -afbryder

AC/DC-støbt sagskredsløb er en elektrisk switch med integreret overbelastningsbeskyttelse, kortslutningsbeskyttelse og (i nogle modeller) jordlækagebeskyttelse. Det er designet med en støbt sag med en kompakt struktur, højt beskyttelsesniveau og lang levetid. Når strømmen i kredsløbet overstiger den nominelle strøm af afbryderen, eller når der opstår en kortslutning, trækker afbryderen automatisk og afskærer kredsløbet og forhindrer således, at kredsløbet og udstyret bliver beskadiget på grund af overbelastning eller kortslutning.

Model:STN2-100

Send forespørgsel

Produkt beskrivelse

Model  STN-200
STANDARD: IEC 60947-2
Struktur MCCB
Type Moulede Case Circuit Breaker
Certificering Ce
Spolespænding 500V/750V/1000V
Pol 1p
Specifikation 1P: 200a
Oprindelse Wenzhou Zhanjiang
Produktionskapacitet 2000 stykker/uge
Hastighed Normal type afbryder
Installation Fast
Poler nummer 1
Fungere Conventionai Circuit Breaker,
Circuit-breaker-fejlbeskyttelse,
Overstrømsbeskyttelse
Standard IEC 60947-2 GB14048.2
I 16,32,63,100,125,150,175,200a
Ultinat Breaking Capacity (KA) LCS 100%

AC: 100KA (220/240V); 50 ka (380/415V); 30KA (440/460V);

20KA (480/500V); 15 ka (600V); 10ka (800V); 5Ka (1000V);

DC: 100 ka (125V); 50 ka (250V); 15ka (500V); 10ka (800V); 5KA (1000V).

Transportpakke Indre kasse/karton
Varemærke Sontuoec, Wzstec
HS -kode 8536200000


Princip om drift

Arbejdsprincippet for AC/DC -støbt case -afbryder er baseret på de termiske og elektromagnetiske effekter af strøm. Når strømmen i kredsløbet overstiger den nominelle værdi af afbryderen, vil bimetalen inde i afbryderen blive bøjet af varme, hvilket vil udløse turmekanismen til at afskære kredsløbet. På samme tid er afbryderen også udstyret med en elektromagnetisk frigivelsesenhed, når der er en kortslutningsstrøm i kredsløbet, vil den elektromagnetiske frigivelsesenhed hurtigt fungere for at afskære kredsløbet. Derudover er nogle modeller af afbrydere også udstyret med lækagebeskyttelse, når lækstrømmen detekteres, vil den også automatisk afskære kredsløbet.

AC/DC Moulded Case Circuit BreakerAC/DC Moulded Case Circuit BreakerAC/DC Moulded Case Circuit Breaker


Hovedfunktioner

Høj følsomhed og hurtig respons: AC/DC -støbt case -afbryder er i stand til hurtigt at registrere fejlstrømme i kredsløbet og afskære kredsløbet på meget kort tid, hvilket beskytter kredsløbets og udstyrets sikkerhed.

Flere beskyttelsesfunktioner: afbryderen integrerer flere beskyttelsesfunktioner såsom overbelastningsbeskyttelse, kortslutningsbeskyttelse og (i nogle modeller) lækagebeskyttelse, som kan imødekomme beskyttelsesbehovene for forskellige kredsløb.

Kompakt struktur og højt beskyttelsesniveau: Støbt case -design, kompakt struktur og højt beskyttelsesniveau, der er i stand til at modstå barske miljøforhold, såsom fugt, støv osv.

Let at installere og vedligeholde: Afbrydere vedtager normalt plug-and-play-design, som er let at installere og demontere. I mellemtiden gør dens enkle interne struktur det nemt at vedligeholde og gennemgå.


Anvendelsesomfang

AC/DC -støbt sagskredsløb er vidt brugt på steder, hvor der kræves elektrisk beskyttelse, såsom huse, kontorer, fabrikker, hospitaler og så videre. Især på steder, hvor både AC- og DC -kredsløb skal beskyttes, såsom solenergisystemer, energilagringssystemer, opladning af bunker osv., AC/DC -støbt sagskredsløb er mere udbredt.
