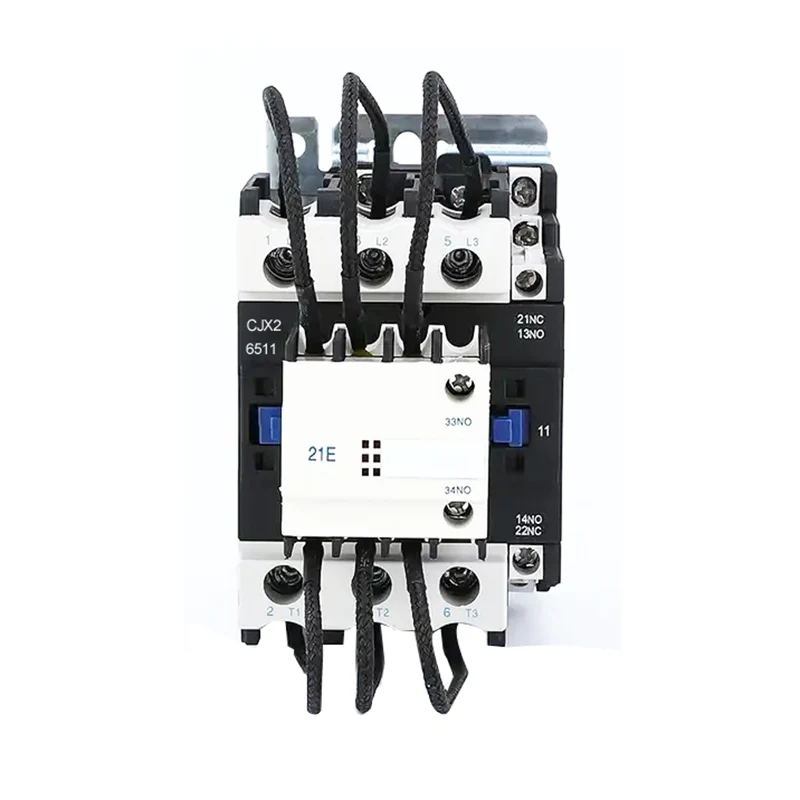

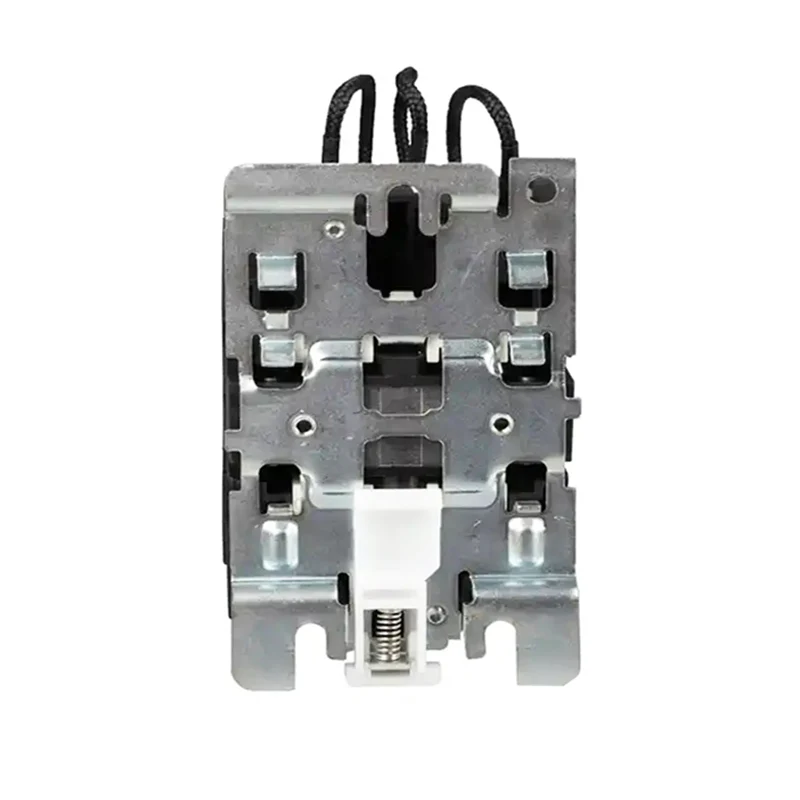

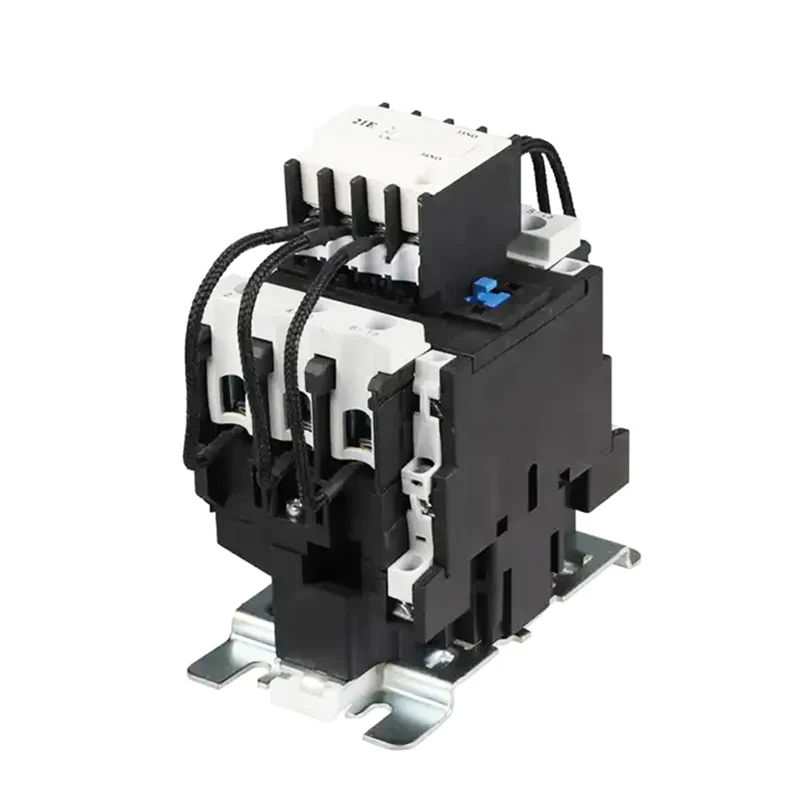

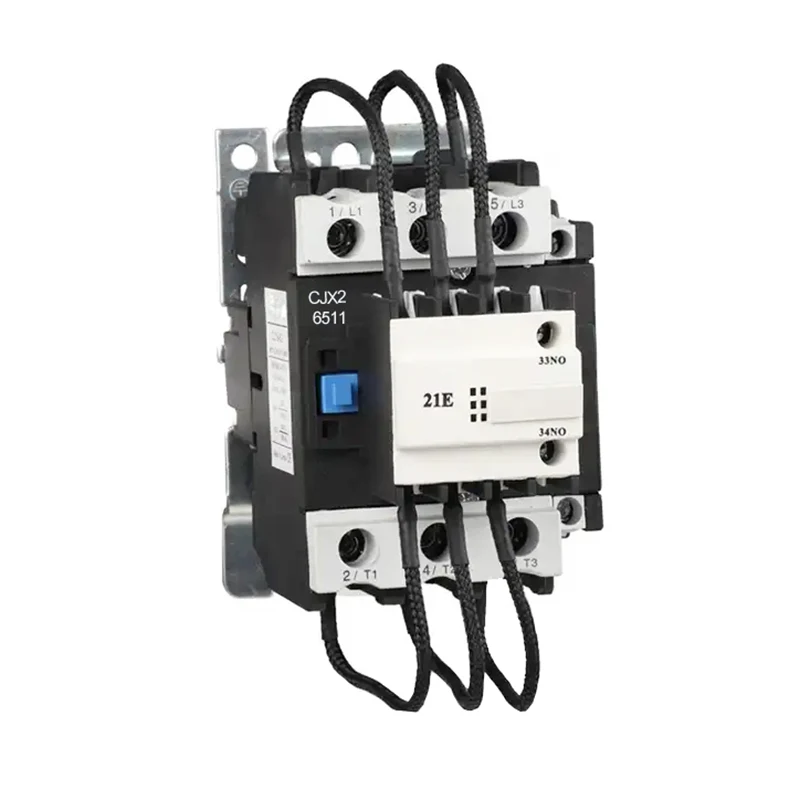

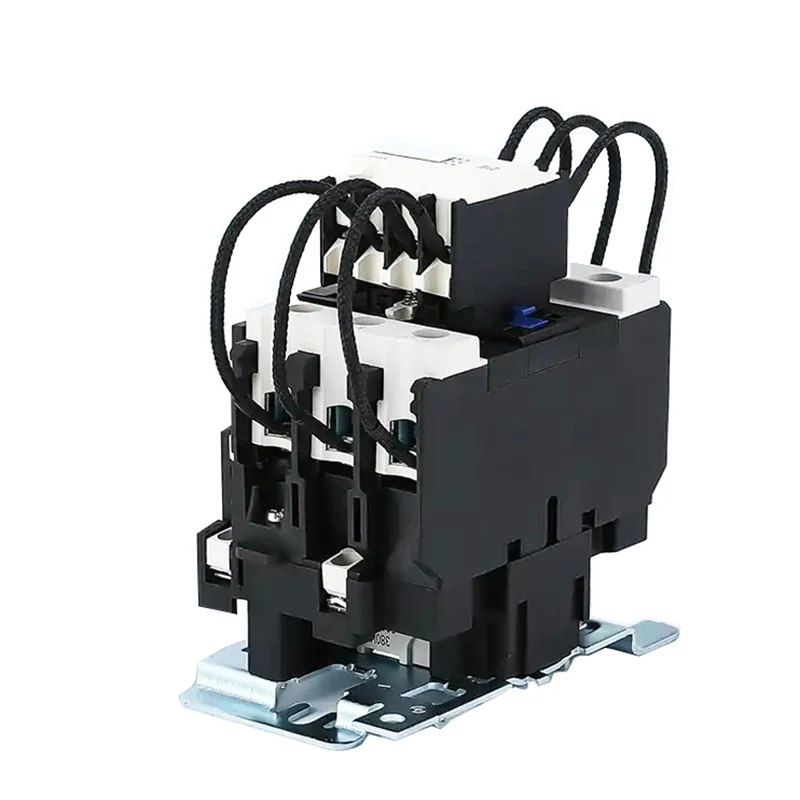

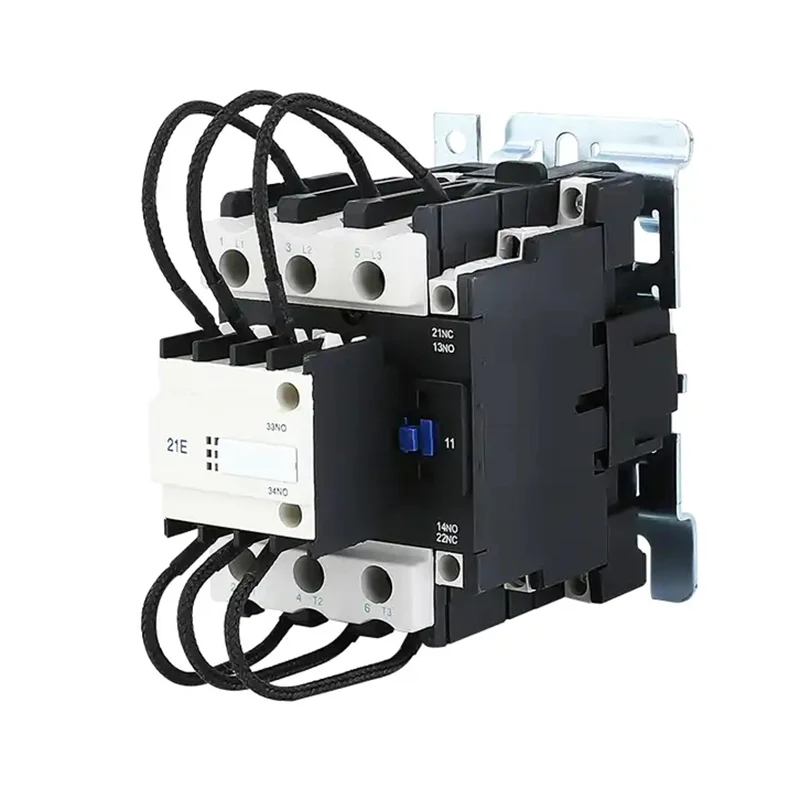

AC Magnetic Contactor bruges i strømnetværk på AC 50Hz eller 60Hz, op til 380V, til betjening eller skift af LV -kondensatorkontrolenhed i LV -reaktive strømkredsløb. Med antisurge -enhed kan det reducere påvirkningen af at lukke bølgen og forhindre overbelastning som brud.
Type |
CJ19-09 |
CJ19-12 |
CJ19-18 |
CJ19-25 |
CJ19-32 |
CJ19-40 |
CJ19-50 |
CJ19-65 |
CJ19-80 |
CJ19-95 |
|
Bedømt arbejdsstrøm (A) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
Standardpower-vurderinger af 3-fase Motors 50/60Hz inkategori AC-3 |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415v |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500v |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
Bedømt varmestrøm (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Elektrisk liv |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
Mekanisk liv (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
Antal kontakterne |
3p+nr |
3P+NC+NO |
|||||||||
3P+NC |
SCJ19 Kontaktor af switchitor -type bruges i strømnetværk på AC 50Hz eller 60Hz, op til 380V, til betjening eller skift af LV -kondensatorkontrolenhed i LV -reaktivt strømkredsløb. Med antisurge -enhed kan det reducere påvirkningen af at lukke bølgen og forhindre overbelastning som brud.
Driftsprincippet for AC Magnetic Contactor er baseret på elektromagnetisk induktion og magnetisk kraft. Når spolen er energisk, tiltrækker det genererede magnetfelt jernkernen og lukker kontakterne og åbner således kredsløbet. Når spolen er slukket, forsvinder magnetfeltet, Iron Core nulstilles under virkningen af fjederen, kontakten er brudt, og kredsløbet er afbrudt. På denne måde indser den vekselstrømsmagnetiske kontaktor kontrollen med AC -kredsløbet.
AC Magnetic Contactor er hovedsageligt sammensat af følgende dele:
Elektromagnetisk system: Inkluderer komponenter som spole, kerne og anker, som er de vigtigste dele til generering af magnetfelt og magnetisk handling.
Kontaktsystem: Inkluderer hovedkontakt og hjælpekontakt, der bruges til at tænde og slukke for kredsløbet. Hovedkontakterne bruges normalt til at bære større strømme, mens hjælpekontakterne bruges til at realisere forskellige kontrolfunktioner.
ARC -slukningsanordning: Bruges til at slukke buen, når kontakten er afbrudt, hvilket forhindrer buen i at skade kontakten.
Andre komponenter: såsom fjedre, parenteser, huse osv. Bruges til at fastgøre og understøtte komponenterne for at sikre den normale drift af kontaktoren.
Strukturfunktioner
1. Kontaktoren samlet med den nuværende begrænsede modstand, der var i stand til at begrænse switch-on bølge inden for den tilladte værdi.
2. Kontaktoren er af direkte fungerende dobbelt-break-struktur, fungerende mekanisme er smidig, let at kontrollere med hånden, kompakt struktureloven til at erstatte kontakter.
3. Wiring Terminal Block Beskyttet af dækning, sikker og pålidelig.
4.Det kan monteres med skruer eller på 35/75 mm standardskinne.
Arbejds- og installationsbetingelser
(1) Omgivelsestemperatur: -5 ℃- +40 ℃, gennemsnitstemperaturen skal ikke være over +35 ℃ om 24 timer.
(2) Atmosfæriske forhold: Atmosfære omgivende fugtighed under 50%, når +40 ℃. Den omgivende fugtighed kan være højere i lavere temperatur. I den vådeste måned er den gennemsnitlige laveste temperatur + 25 ℃ for gennemsnit med den maksimale relative fugtighed 90%og overvejer temperaturændringen og sker, fordi produktet på overfladen af gelen.
(3) Højde ikke højere end 2000 m ved installation.
(4) Forureningsklasse: 3 klasse
(5) Installationsklasse: III
(6) Installationsbetingelse: monteringsoverflade og hældningen af det lodrette plan er ikke mere end ± 5 °, og ingen signifikant påvirkning og vibration, der ryster stedet.
Pålidelig arbejde: AC Magnetic Contactor er lavet af materialer af høj kvalitet og avanceret fremstillingsproces, som har høj pålidelighed og stabilitet.
Lang levetid: Kontaktsystemet er lavet af slidbestandige materialer, der kan modstå store strøm- og spændingsstød, der forlænger levetiden.
Let at vedligeholde: Strukturen er rimelig designet, let at adskille og reparere, hvilket reducerer vedligeholdelsesomkostningerne.
Forskellige specifikationer: For at imødekomme behovene hos forskellige brugere har AC Magnetic Contactor en række specifikationer og modeller at vælge imellem, herunder forskellige strømniveauer, spændingsniveauer og hjælpekontaktkonfigurationer.
