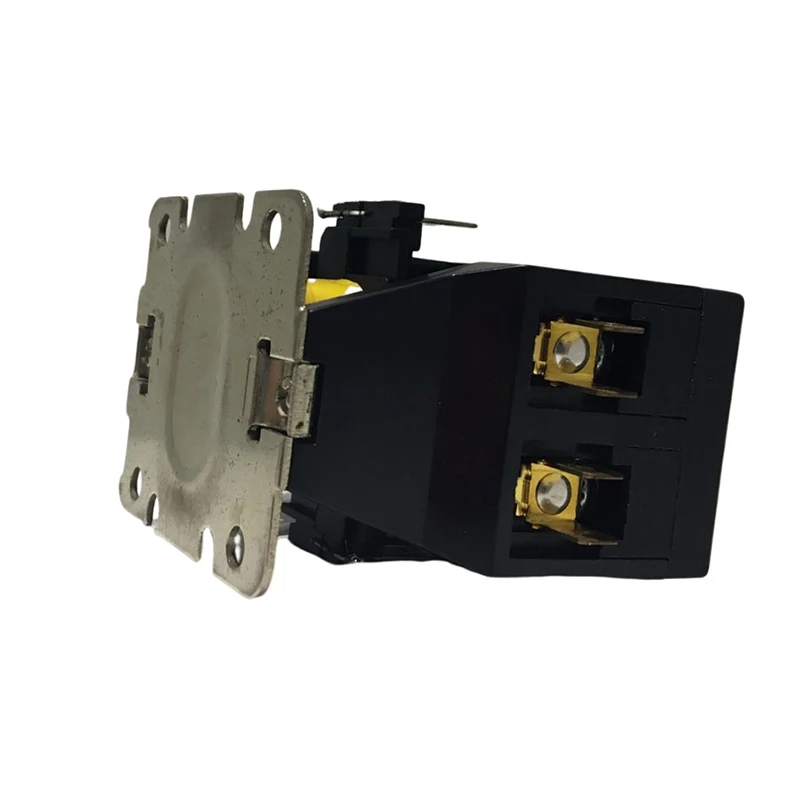

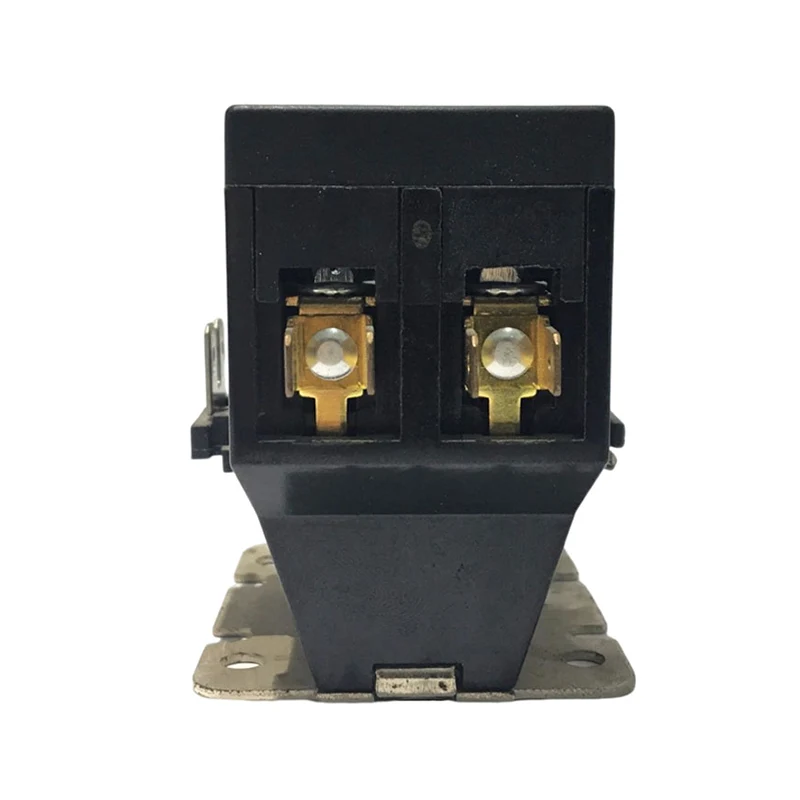

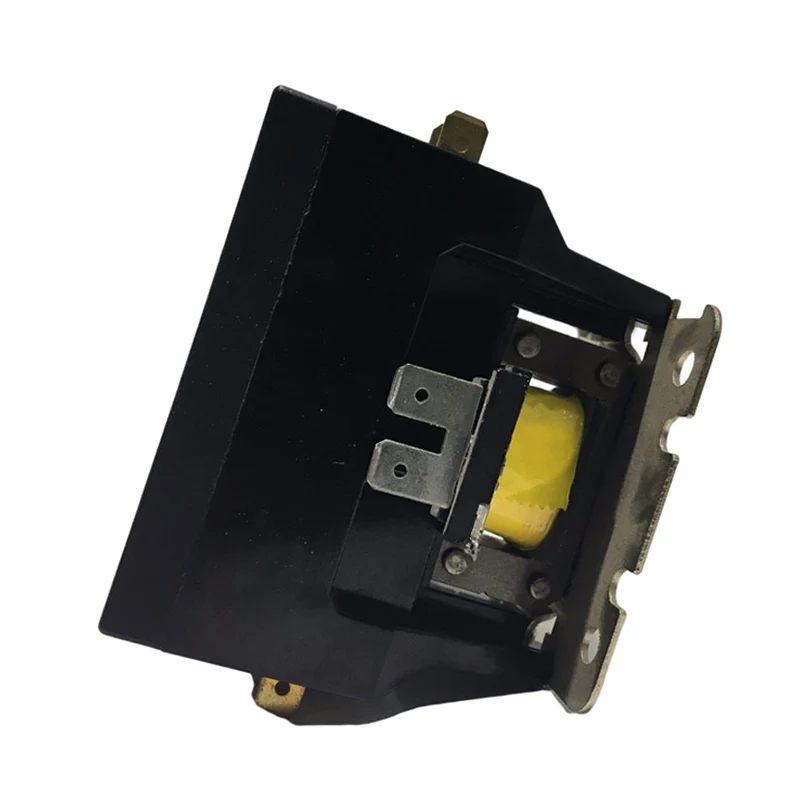

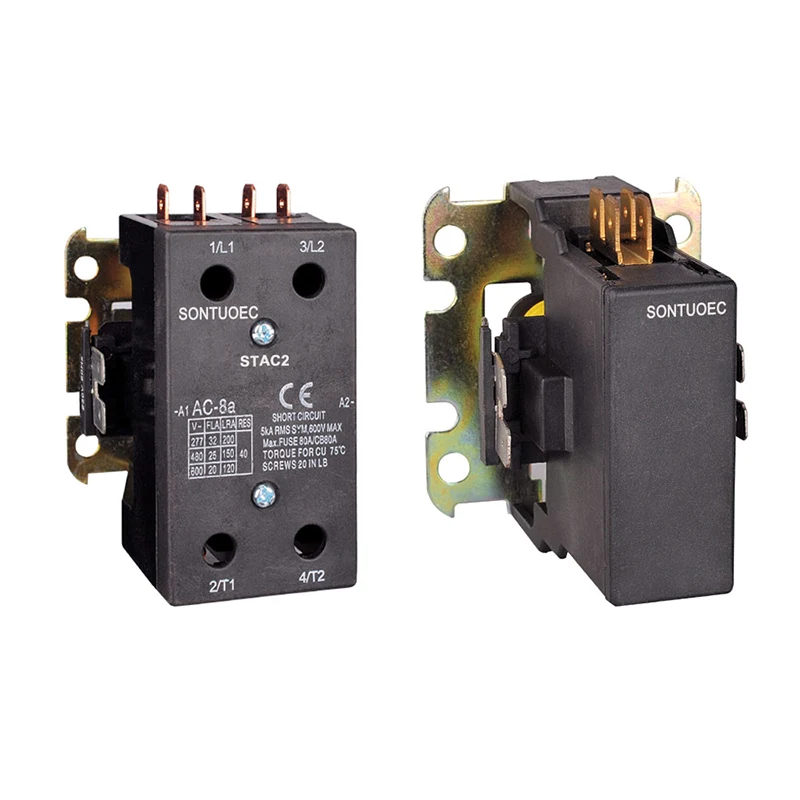

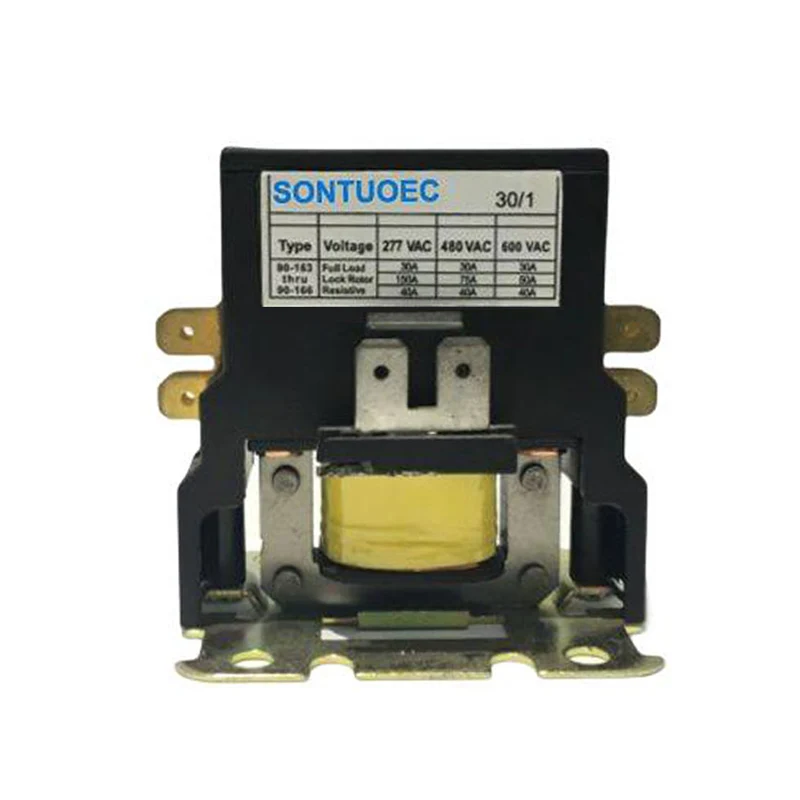

Aircondition AC -kontaktor
  • Aircondition AC -kontaktorAircondition AC -kontaktor
  • Aircondition AC -kontaktorAircondition AC -kontaktor
  • Aircondition AC -kontaktorAircondition AC -kontaktor
  • Aircondition AC -kontaktorAircondition AC -kontaktor
  • Aircondition AC -kontaktorAircondition AC -kontaktor

Aircondition AC -kontaktor

Aircondition AC -kontaktorer er et bestemt formål AC -kontaktor er designet til brug i køling, aircondition og elektriske opvarmningssystemer. Strømforbindelser kan oprettes med enten skrueterminaler med hurtige forbindelser eller lugterminaler med hurtige forbindelser

Send forespørgsel

Produkt beskrivelse
Model nr Fuld belastning Resistive ampere (a) Stang nr. Spolespænding ( V) Linjespænding (V) Max HP -
Ampere (a) 50/60Hz Spænding (V) Enkelt Fase Tre Fase
CJX9-20/1 20 30 1 24 240/277 120 1.5 -
CJX9-20/1.5 1.5
CJX9-20/2 2
CJX9-20/3 3 120 480 240/270 3 7.5
CJX9-20/4 4 208/240 600 480/600 - 7.5
CJX9-25/1.5 25 35 1.5 24 240/277 120 2 -
CJX9-25/2 2
CJX9-25/3 3 120 480 240/270 5 7.5
CJX9-25/4 4 208/240 600 480/600 - 15/20
CJX9-30/1.5 30 40 1.5 24 240/277 120 2 -
CJX9-30/2 2 120 480 240/270 5 10
CJX9-30/3 3 208/240 600 480/600 - 15/20
CJX9-30/4 4
CJX9-40/2 40 50 2 24 240/277 120 3 -
CJX9-40/3 40 50 3 120 480 240/270 7.5 10
CJX9-40/4 40 50 4 208/240 600 480/600 - 15/20
CJX9-50/2 50 60 2 24 240/277 120 3 -
CJX9-50/3 50 60 3 120 480 240/270 10 15
CJX9-50/4 50 60 4 208/240 600 480/600 - 25/25
CJX9-60/2 60 70 2 24 240/277 120 5 -
CJX9-60/3 60 740 3 120 480 240/270 10 20
CJX9-60/4 60 70 4 208/240 600 480/600 - 30/30
CJX9-75/2 75 85 2 24 240/277 120 5 -
CJX9-75/3 75 85 3 120 480 240/270 15 25
CJX9-75/4 75 85 4 208/240 600 480/600 - 40/40
CJX9-90/2 90 100 2 24 240/277 120 7.5 -
CJX9-90/3 90 100 3 120 480 240/270 20 30
CJX9-90/4 90 100 4 208/240 600 480/600 - 50/50


Isolerende materiale

Kontaktblok og transportør er af høj kvalitet Termosætting af elektrisk kvalitet

Temperaturområde

-40 ° F til 150 ° F; -5-+40

Mekanisk liv (ingen belastning)

Overholder Specifikationer for UL- og ARI -specifikationer

Elektrisk liv

Overholder UL- og ARI -specifikationer  Standard

Vægt (omtrentlig)

9,25 oz

Spiraler frekvens

50/60Hz

Coilisolering

Klasse B (130ºC)

Afslutning

Trykstik og dobbelt 1/4 q.c

Betjene

85% af den nominelle spiralfoltage; 110% maksimalt sikkert betjene

Driftscyklus

Sammenhængende


Struktur og funktioner

Struktur:

Elektromagnetisk system: Inkluderer komponenter som spoler, kerner osv., Som bruges til at generere magnetisk flux til at drive åbning og lukning af kontaktsystemet.

Kontaktsystem: Inkluderer hovedkontakt og hjælpekontakt. Hovedkontakten bruges til at bære den nominelle strøm af klimaanlægssystemet, mens hjælpekontakten bruges til at realisere transmission og feedback af kontrolsignalet.

ARC -slukningsindretning: Bruges til at slukke den bue, der genereres, når kontakten er afbrudt for at beskytte kontakten mod skader.

Shell- og varmeafledningenhed: bruges til at beskytte de interne komponenter mod det ydre miljø og tilvejebringe den nødvendige varmeafledningsfunktion.


Funktioner:

Specialisering: Designet til klimaanlæg til at imødekomme behovene i klimaanlæg til elektrisk kontrol.

Pålidelighed: Kontaktsystemet er lavet af materialer af høj kvalitet med god elektrisk ledningsevne og slidbestandighed for at sikre langvarig stabil drift.

Sikkerhed: Udstyret med perfekt lysbue -slukningsanordning, hvilket effektivt forhindrer lysbueskade på kontakterne og det omgivende miljø.

Kompatibilitet: Kompatibel med en bred vifte af klimaanlæg og elektriske kontrolsystemer, praktisk til installation og idriftsættelse.


Arbejdsprincip

Når spolen for 2p Air Conditioning AC -kontaktoren er aktiveret, bliver jernkernen magnetisk og tiltrækker kontaktsystemet til at lukke, hvilket forbinder klimaanlæggetsystemet til strømkilden. Når spolen er slukket, mister Iron Core sin magnetisme, og kontaktsystemet vil blive adskilt ved virkningen af ​​fjederen, hvilket kobler tilsluttet klimaanlægget fra strømkilden. På denne måde kan kontaktoren realisere fjernbetjening af klimaanlægget.

Air Conditioning AC ContactorAir Conditioning AC ContactorAir Conditioning AC Contactor
