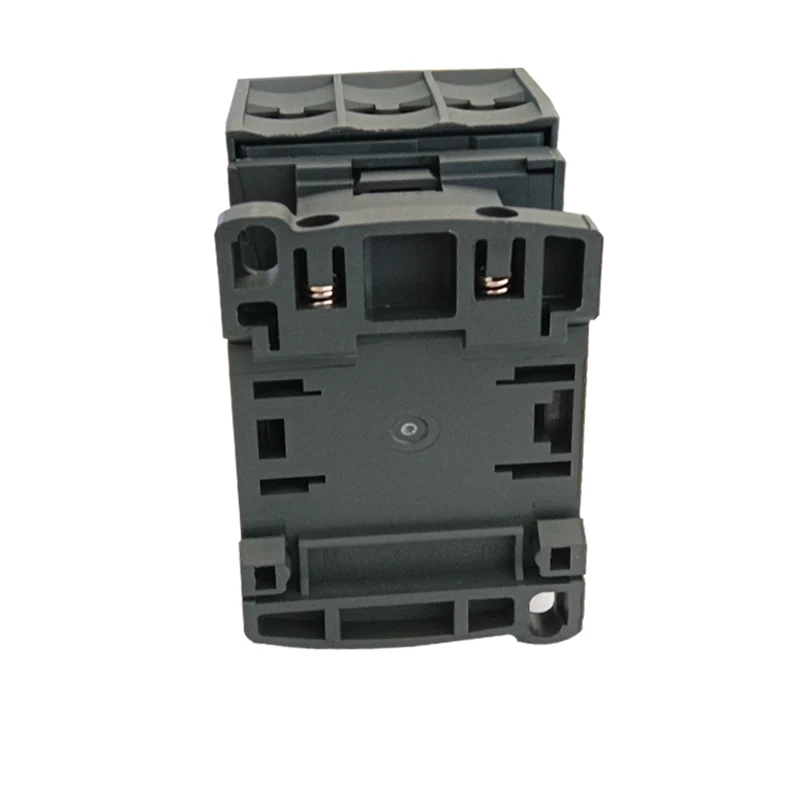

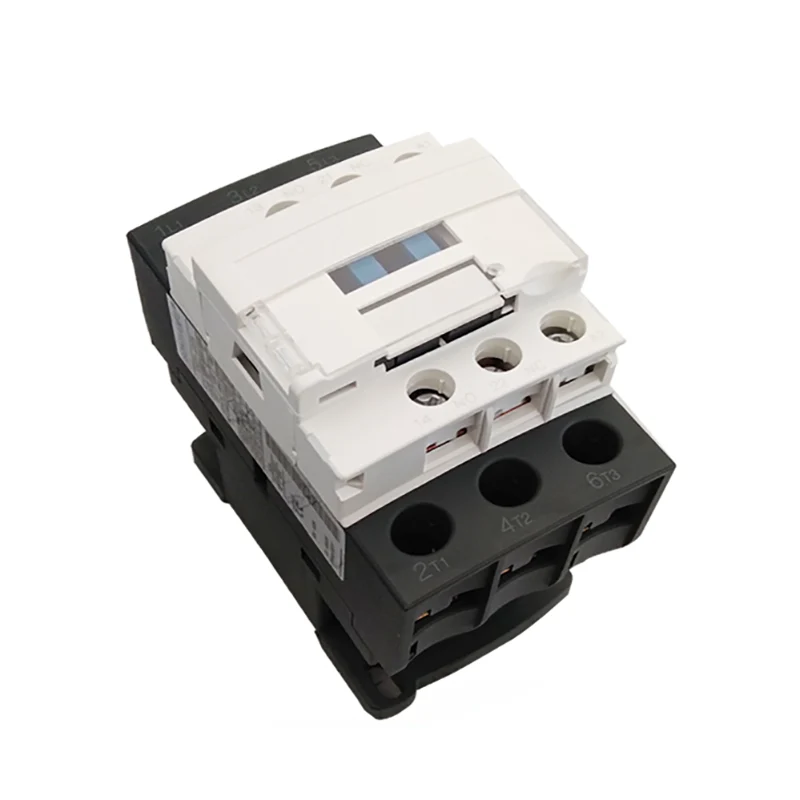

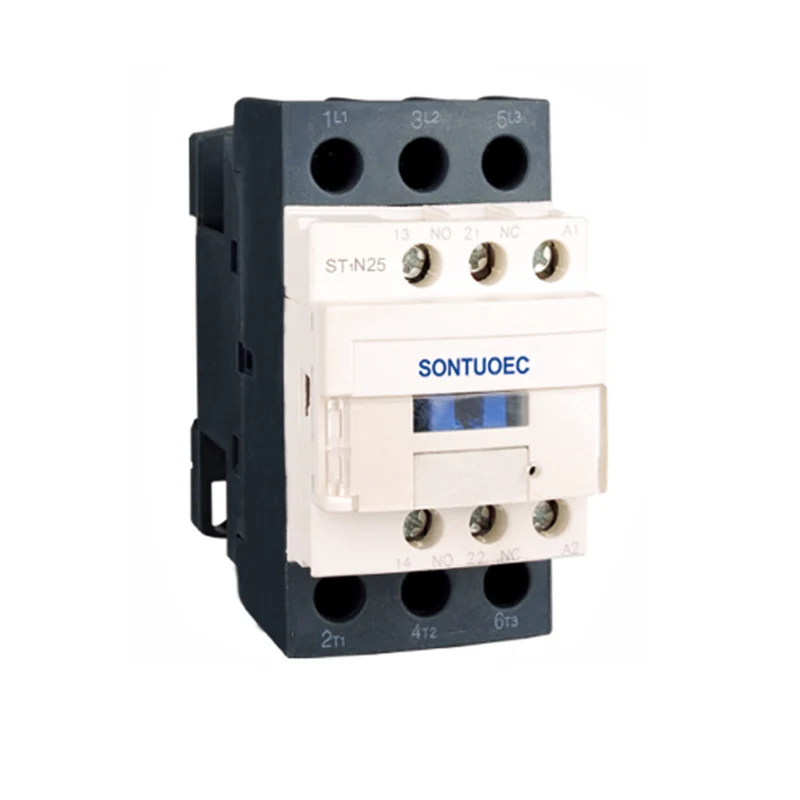

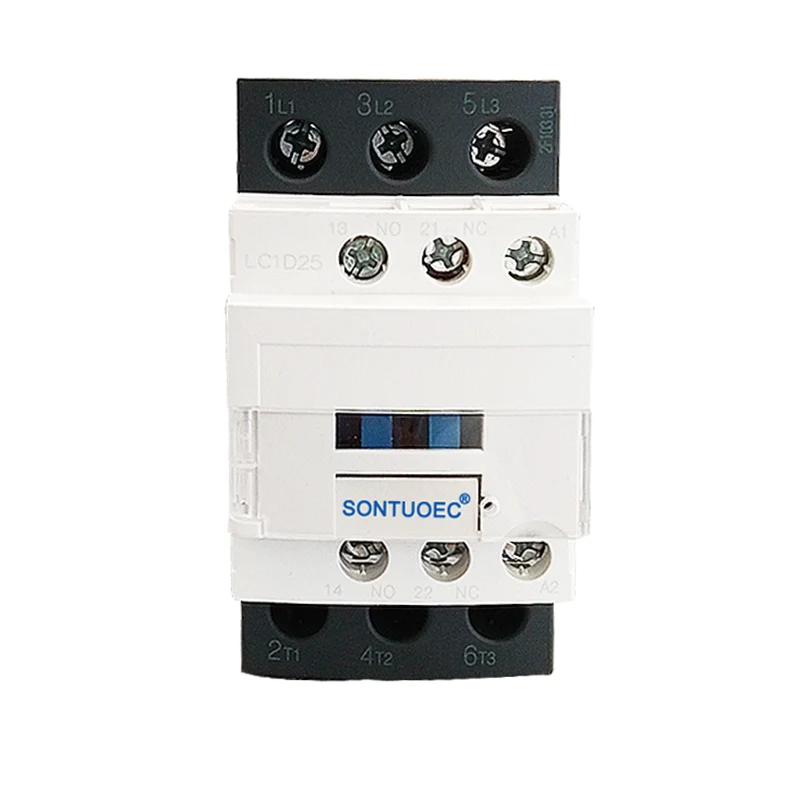

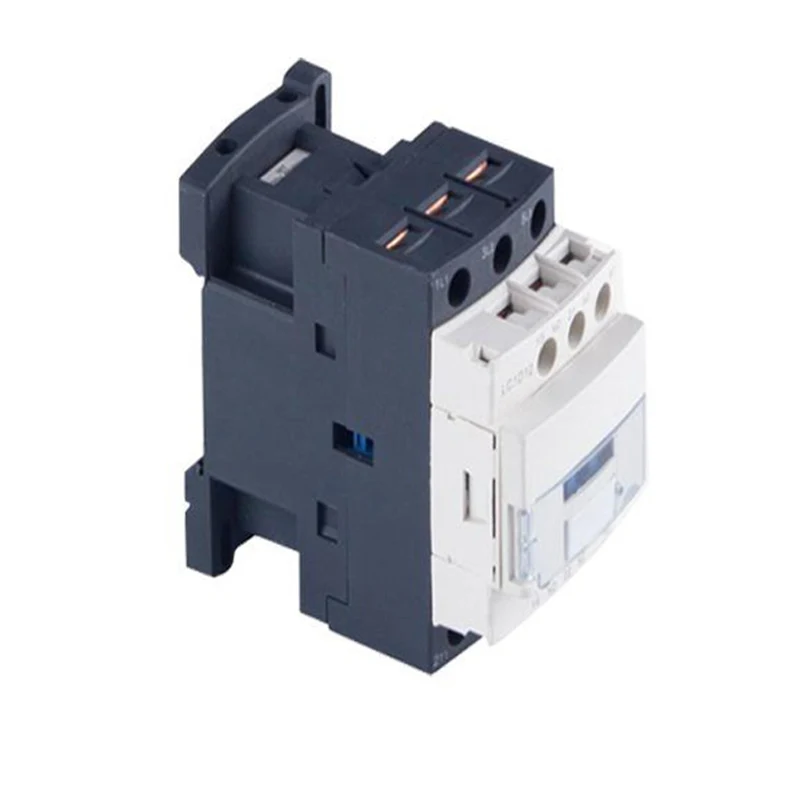

CJX2 3P 25A AC Kontaktor

CJX2 3P 25A AC Contactor er velegnet til at forbinde og bryde kredsløb over lange afstande såvel som til hyppig start og kontrol af AC -motorer. Derudover kan det bruges med passende termiske relæer til at danne elektromagnetiske startere til at beskytte kredsløb, hvor operationelle overbelastninger kan forekomme.

Model:ST1N

Send forespørgsel

Produkt beskrivelse

Type		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Bedømt arbejdsstrøm (A)	AC3	9	12	18	25	32	40	50	65	80	95
Bedømt arbejdsstrøm (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-vurderinger af 3-fase Motors 50/60Hz inkategori AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bedømt varmestrøm (A)		20	20	32	40	50	60	80	80	125	125
Elektrisk liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisk liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanisk liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Antal kontakterne	3p+nr					3P+NC+NO
Antal kontakterne	3P+NC					3P+NC+NO

Strukturelle funktioner

Beskyttelsesdesign: CJX2 3P 25A AC Kontaktor vedtager beskyttelsesstruktur, som er kendetegnet ved lille volumen, let vægt, lavt strømforbrug og lang levetid.

Direktevirkende handlingsstruktur: Dens handlingsstruktur er direktevirkende, og kontakterne er dobbeltbrydningspunkt, hvilket forbedrer pålideligheden og sikkerheden ved kontakt.

Blokstype Auxiliary Contact Group: Hjælpekontaktgruppe, luftforsinkelseshoved, mekanisk sammenkoblingsmekanisme og andre komponenter kan tilføjes i henhold til brugerens behov for at danne en tidsforsinkelses-kontaktor, reversibel kontaktor, Star-Delta Starter og andre afledte serieprodukter.

Tekniske parametre

De vigtigste tekniske parametre for CJX2 (ST1N) serie AC -kontaktor inkluderer:

Bedømt spænding: inklusive 36V, 110V, 127V, 220V, 380V og andre niveauer for at imødekomme behovene i forskellige kraftsystemer.

Nominel strøm: I henhold til forskellige modeller varierer de nominelle strøm fra 9A til 95A.

Spolespænding: AC -spolespænding inkluderer 24V, 36V, 48V, 110V, 220V, 380V osv. DC -spolespænding inkluderer 12V, 24V, 48V, 110V, 220V osv.

Mekanisk og elektrisk liv: Mekanisk liv kan være op til millioner af gange, og det elektriske liv er også relativt højt, hvilket sikrer den langsigtede stabile drift af kontaktoren.

Installation og vedligeholdelse

Installation: CJX2 Type AC -kontaktorer kan monteres med to skruer eller 35 mm (eller 75 mm) Guide Rail, som er praktisk og hurtig. De relevante tekniske data skal kontrolleres inden installationen for at sikre overholdelse af installationsbetingelserne.

Vedligeholdelse: Alle dele af produktet skal kontrolleres regelmæssigt under brug, hvilket kræver, at bevægelige dele ikke sidder fast, og fastgørelsesmidler er ikke løse. Hvis der er nogen skade, skal den udskiftes i tide for at sikre den normale drift af kontaktoren.

CJX2 3P 25A AC Contactor
