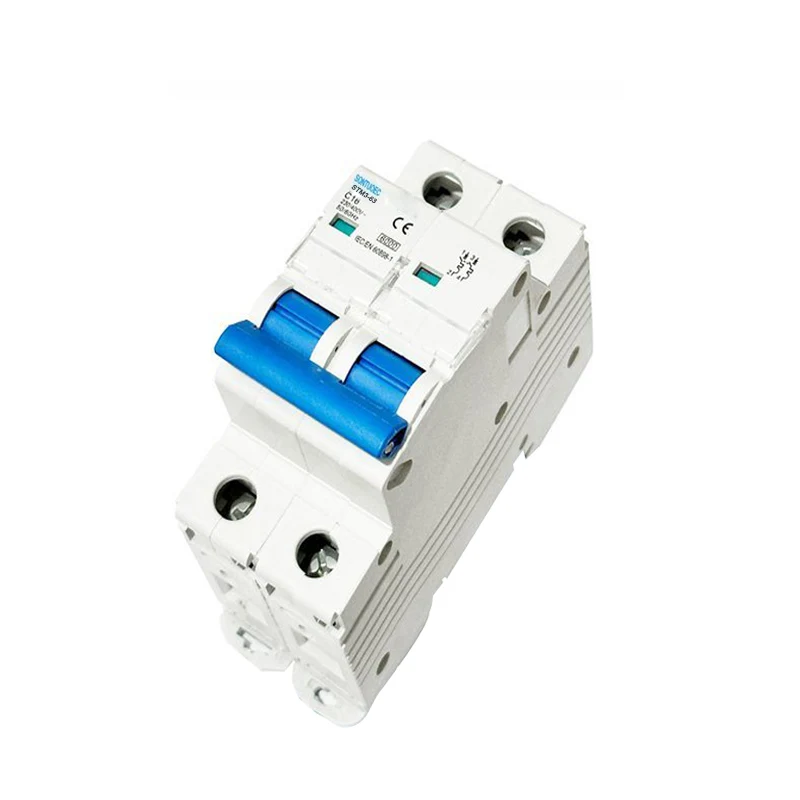

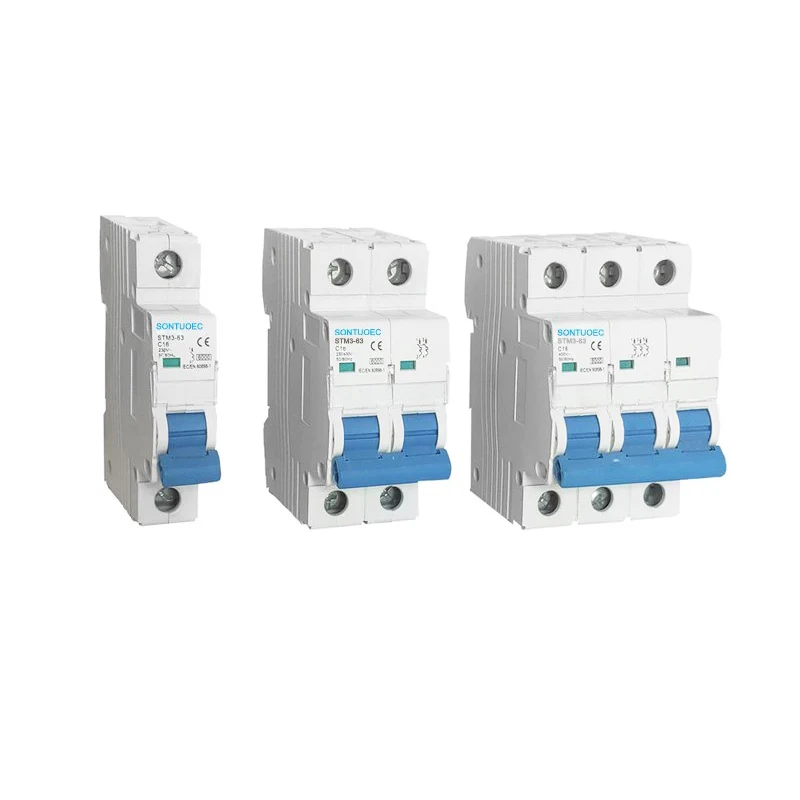

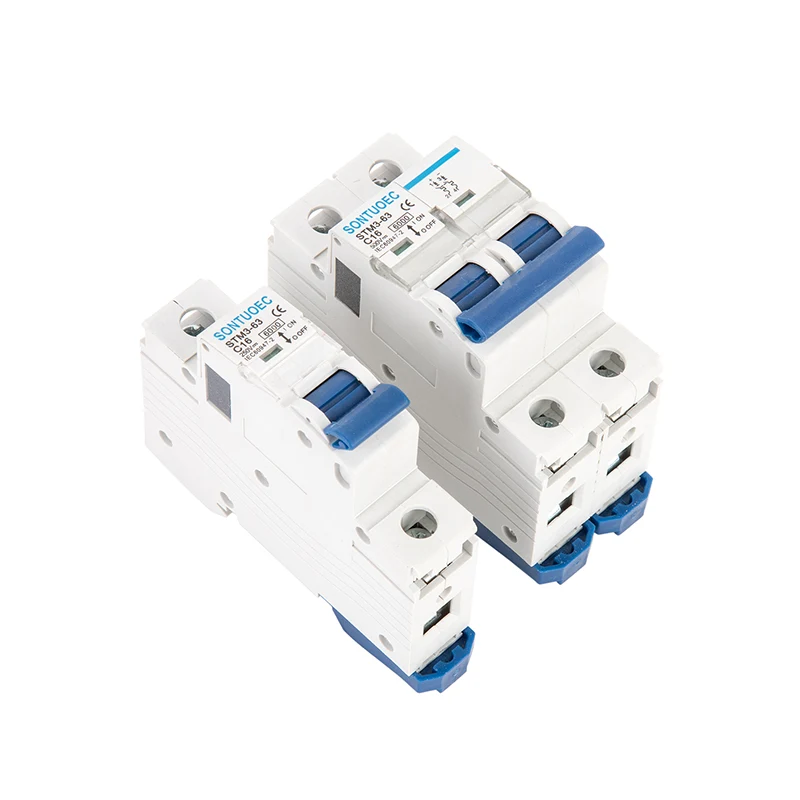

Kurve B MCB miniature -afbrydere er små, lette at installere og betjene elektriske skiftenheder, der bruges til at beskytte kredsløb mod fejl som overstrøm og kortslutninger. De er egnede til kredsløb, der kræver moderat beskyttelse.
Model |
STM3-63 |
Sandard | IEC60898-1 |
Pol |
1p, 2p, 3p, 4p |
Kortslutningskapacitet |
3KA, 4,5 ka, 6ka |
Bedømt Nuværende (in) |
1,2,4,610,16,20,25,32,40,50,63a |
Bedømt Spænding (UN) |
AC230 (240)/400 (415) v |
Bedømt Frekvens |
50/60Hz |
Tripping Curve |
B, C, d |
Magnetisk udgivelser |
B kurve: mellem 3in og 5 in |
C -kurve: Mellem 5in og 10in |
|
D kurve: mellem 10in og 14in |
|
Elektromekanisk udholdenhed |
over 6000 cyklusser |
Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger den nominelle aktuelle værdi af MCB og varer i en bestemt periode, vil MCB automatisk afbryde kredsløbet for at forhindre ledninger og elektriske apparater i at blive beskadiget på grund af overbelastning.
Kortslutningsbeskyttelse: I tilfælde af kortslutning vil strømmen stige dramatisk, og MCB vil hurtigt registrere og afbryde kredsløbet for at forhindre alvorlige ulykker som ild.
Curve B MCB Miniature Circuit Breaker er velegnet til AC 50/60Hz, nominel spænding 230/400V, klassificeret strøm op til 63A og kan bruges til at beskytte disse kredsløb mod overbelastning og kortslutningsskade.
Det er også velegnet til den sjældne drift af linjeskift, såsom at kontrollere belysning, stikkontakt og andre kredsløb til og fra.
Valg: Når du vælger en kurve B MCB, er det nødvendigt at bestemme den relevante model og specifikation baseret på den nominelle strøm og nominelle spænding af kredsløbet såvel som de krævede beskyttelsesegenskaber.
Installation: MCB skal installeres i overensstemmelse med de relevante elektriske sikkerhedskoder for at sikre, at den er let tilgængelig og let at betjene. Ved installation skal man også sørge for at sikre, at ledningerne er korrekt og strammes pålideligt for at undgå funktionsfejl forårsaget af dårlig eller løs kontakt.
