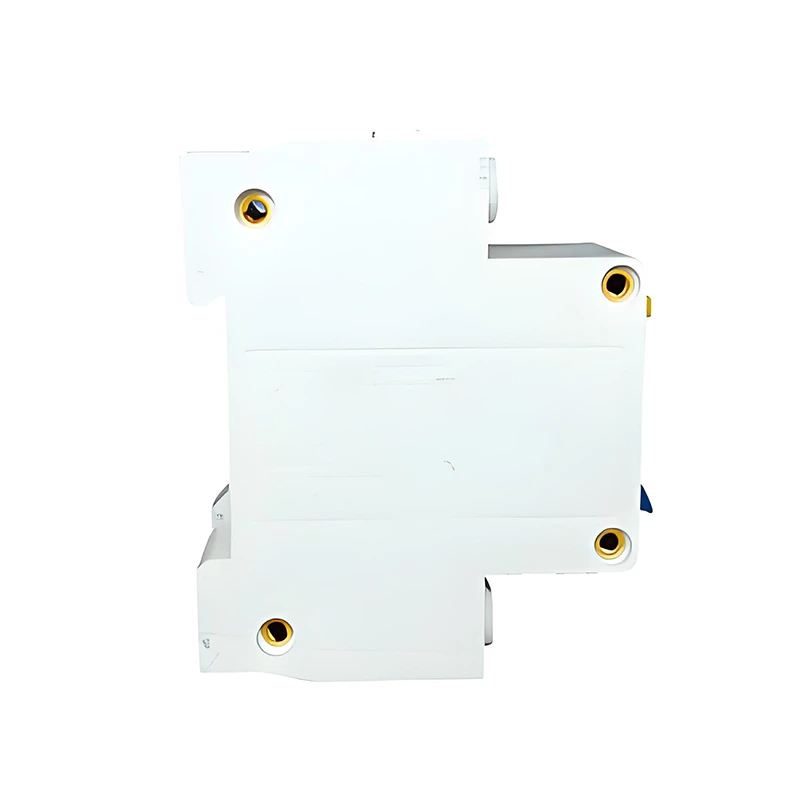

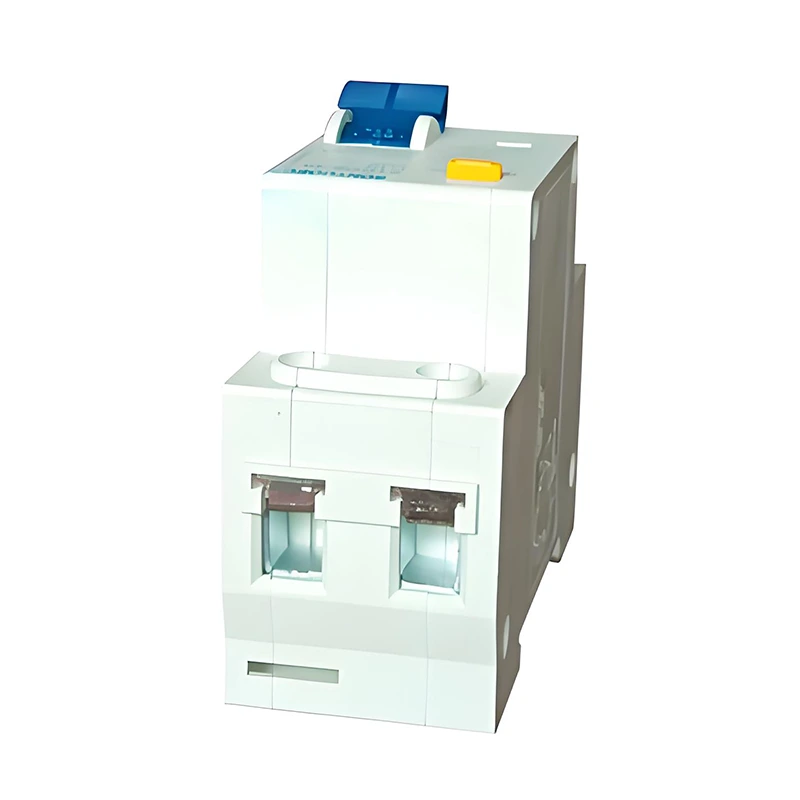

Curve C RCBO

STR02-40 CURVE C RCBO bruges hovedsageligt i kredsløbet af AC50/60Hz To poler 230V eller fire poler 400V, nominelt strøm op til 6A-40A for effektiv overbelastning og kortslutningsbeskyttelse og sjælden ændring af linjen under normal tilstand, såvel som automatisk og straks afskæring af strømforsyningen, når nogen lider af elektrisk chok eller lækage, der overskrides af den specificerede værdi. Det kan effektivt beskytte personlig sikkerhed og undgå skader på udstyret. Det er velegnet til alle slags steder, såsom industri, handel, høj stigning og civil bopæl.

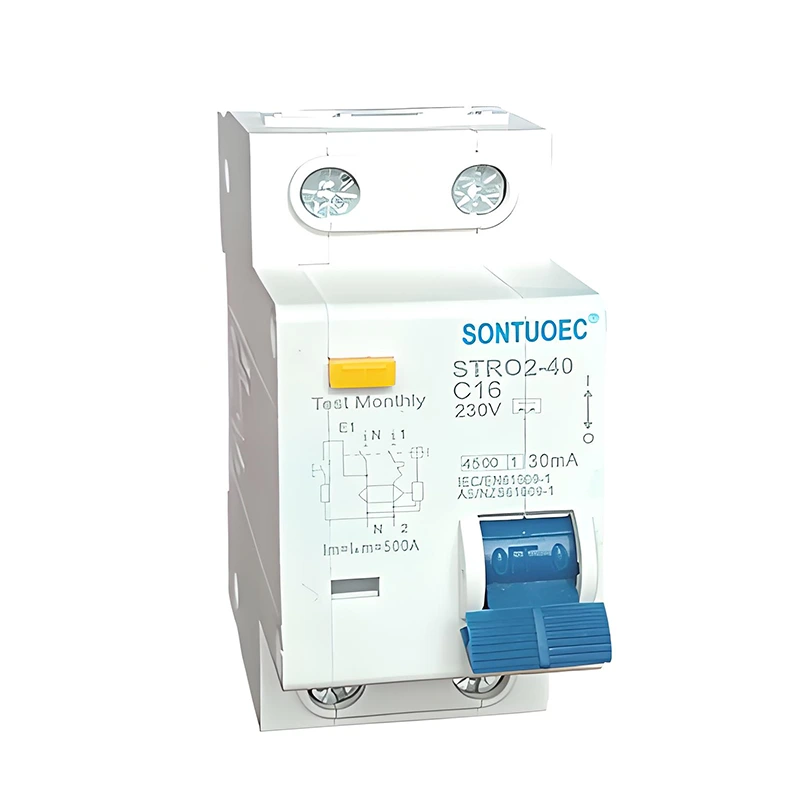

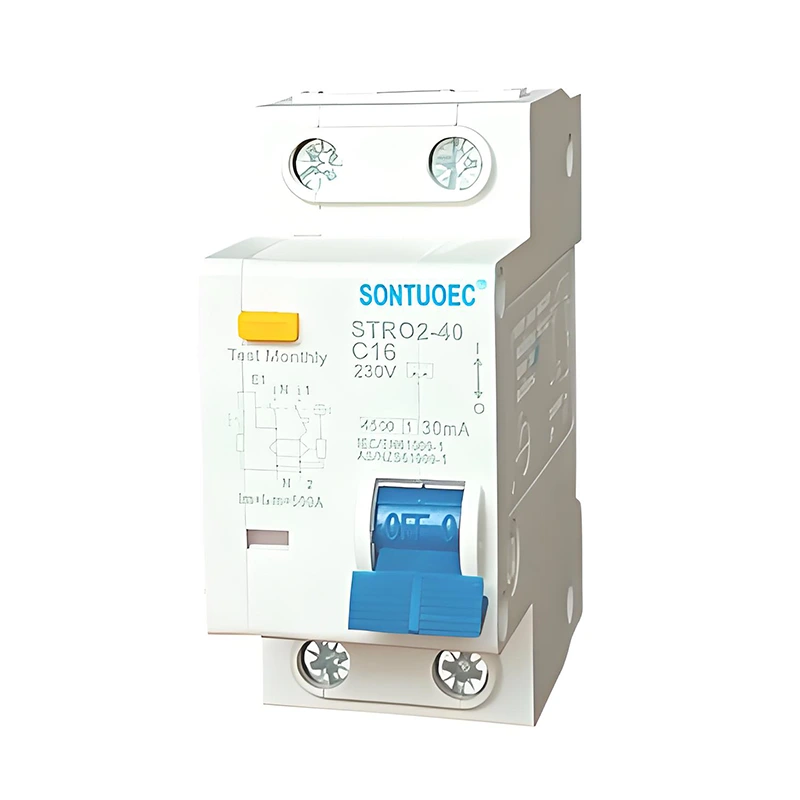

Model:STRO2-40

Send forespørgsel

Produkt beskrivelse

Model	Elektronisk type
STANDARD:	IEC 61009-1
Reststrøm karakteristik	Og/og
Stang nr	1p+n
Thermo-Magnetiv frigørelseskarakteristik	B; C; D;
Bedømt strøm (a)	6a, 10a, 16a, 25a, 32a, 40a
Bedømt spænding (V)	220.230.240V
Bedømt resterende driftsstrøm	10mA, 30mA, 100 mA, 300 mA, 500 mA
Bedømt betinget resterende kortslutning strøm	3KA;
Elektro-machanisk udholdenhed	Over 4000 cyklusser

Produkt over visning:

1. Providbeskyttelse mod jordfejl/lækage strøm og funktion af isolering

2. Høj kortslutningsstrøm modstå kapacitet

3. Anvendes til terminal og pin/gaffel -type busbar -forbindelse

4. udstyret med fingerbeskyttede forbindelsesterminaler

5. Automatisk afbryd kredsløbet, når jordfejl/lækstrøm opstår og overstiger den nominelle følsomhed

6. Afhængig af strømforsyning og linjespænding og fri for ekstern interferens, spændingsudsving.

Den afbrydelseskurve beskriver handlingskarakteristika for en afbryder under overbelastningsbetingelser. Det er kendetegnet ved en længe forsinket handlingstid, når overbelastningsstrømmen er lille; Når overbelastningsstrømmen øges, forkortes handlingstiden gradvist. Dette design er beregnet til at undgå falsk drift på grund af kortvarige strømspidser under belastningsstart og for at sikre, at kredsløbet kan kobles fra tid under langvarige overbelastninger.

Hovedfunktioner og funktioner

Reststrømbeskyttelse: Curve C RCBO er i stand til at detektere og afskære den resterende strøm forårsaget af humant elektrisk stød eller udstyrslækage, hvilket forhindrer elektriske stødulykker og elektriske brande.

Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger den nominelle strøm af RCBO, er det i stand til at afskære kredsløbet inden for en bestemt periode for at forhindre skader på kredsløbet eller brandulykker på grund af overbelastning. Strippekurven C-type sikrer, at denne beskyttelse aktiveres på det passende tidspunkt.

Kortslutningsbeskyttelse: I tilfælde af en kortslutning i et kredsløb er Curve C RCBO i stand til hurtigt at handle for at afskære kortslutningsstrømmen og beskytte kredsløbet og udstyret. Høj brudkapacitet: RCBOs høje brudkapacitet gør det muligt for det hurtigt at afskære kredsløb i tilfælde af høje kortslutningsstrukturer, hvilket forhindrer arc-discharges og fires. Rumbesparelse.

Curve C RCBO
