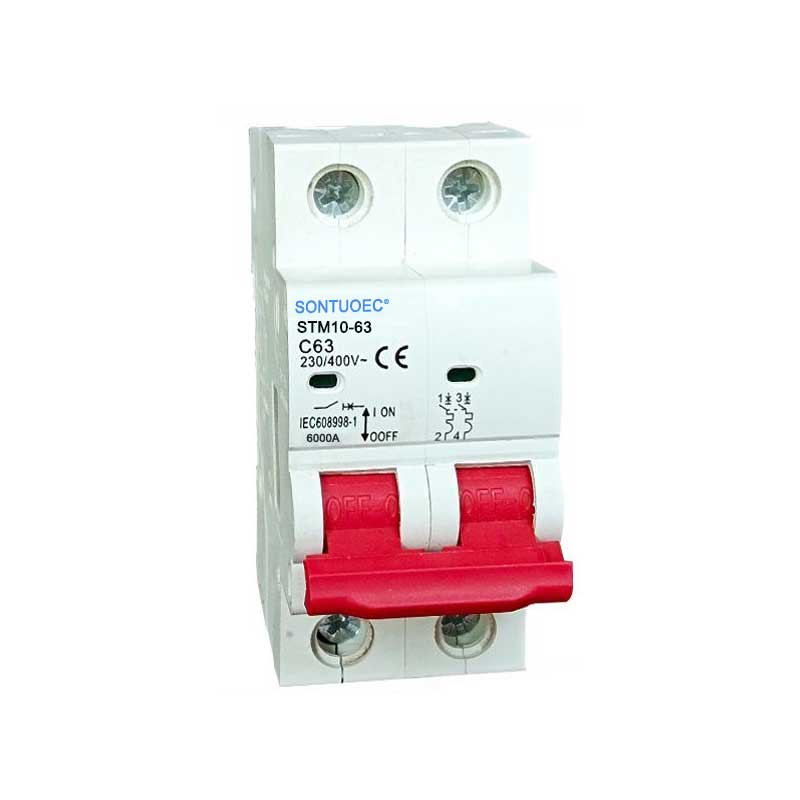

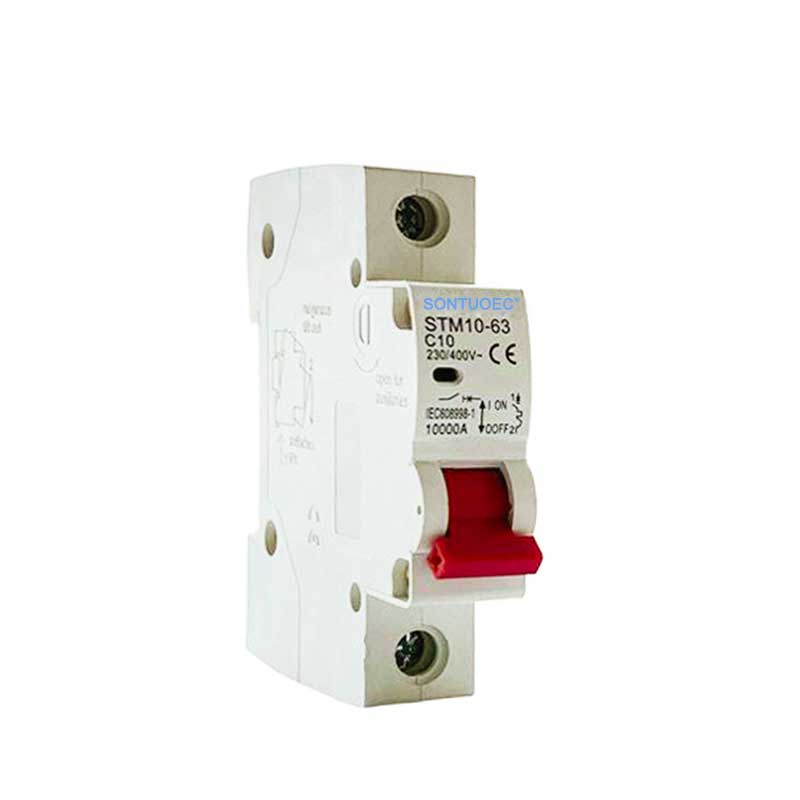

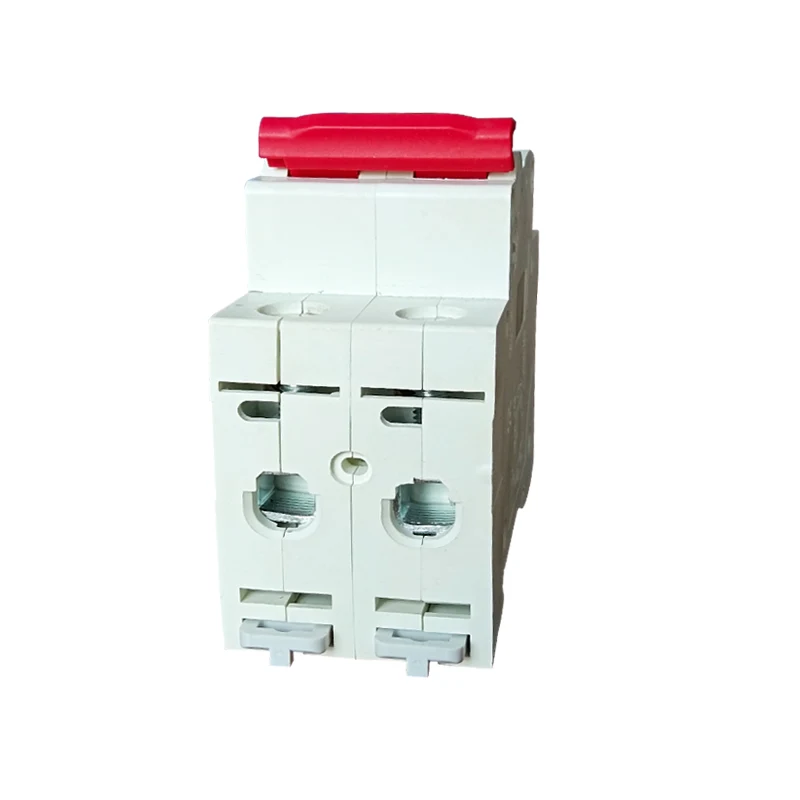

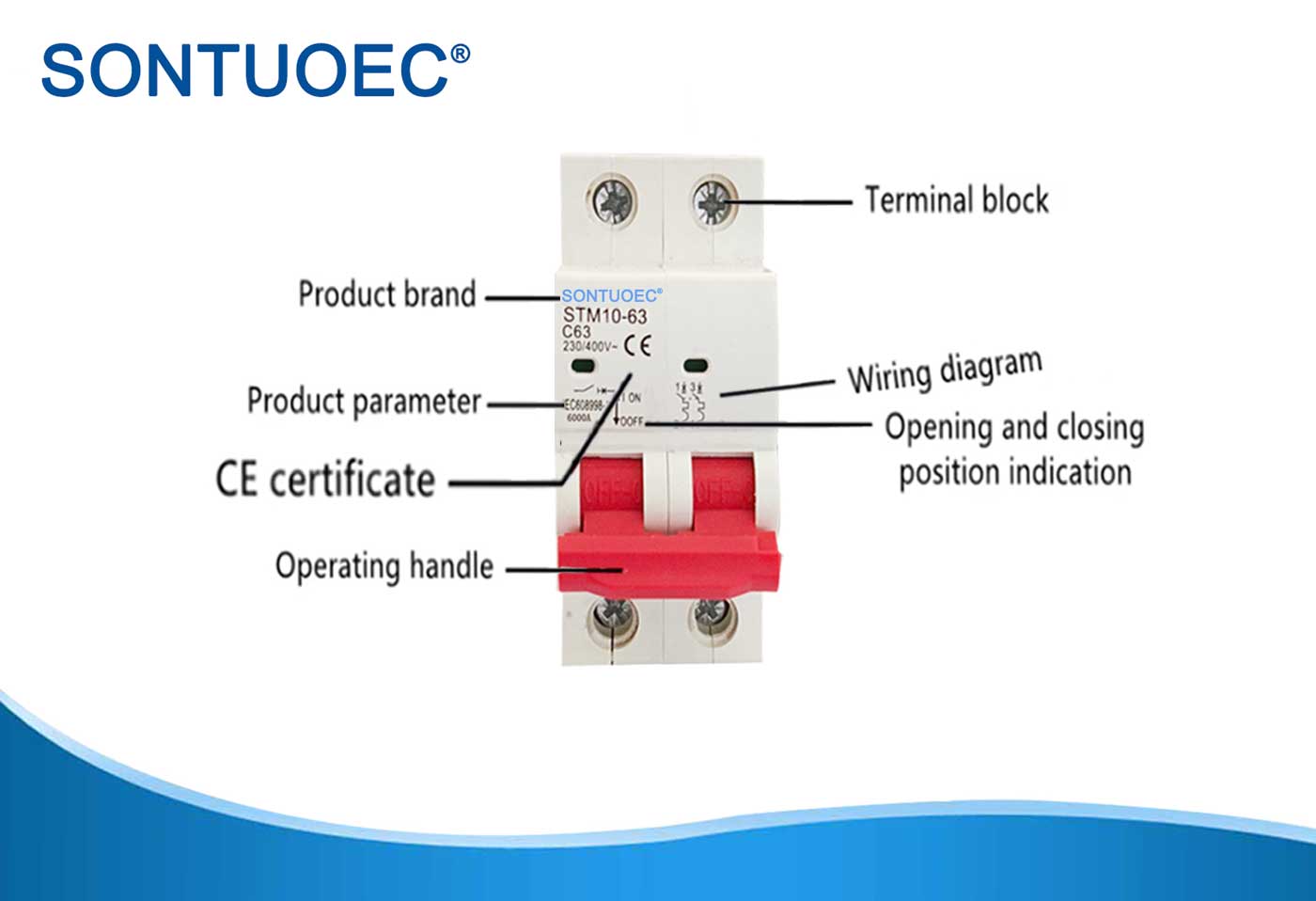

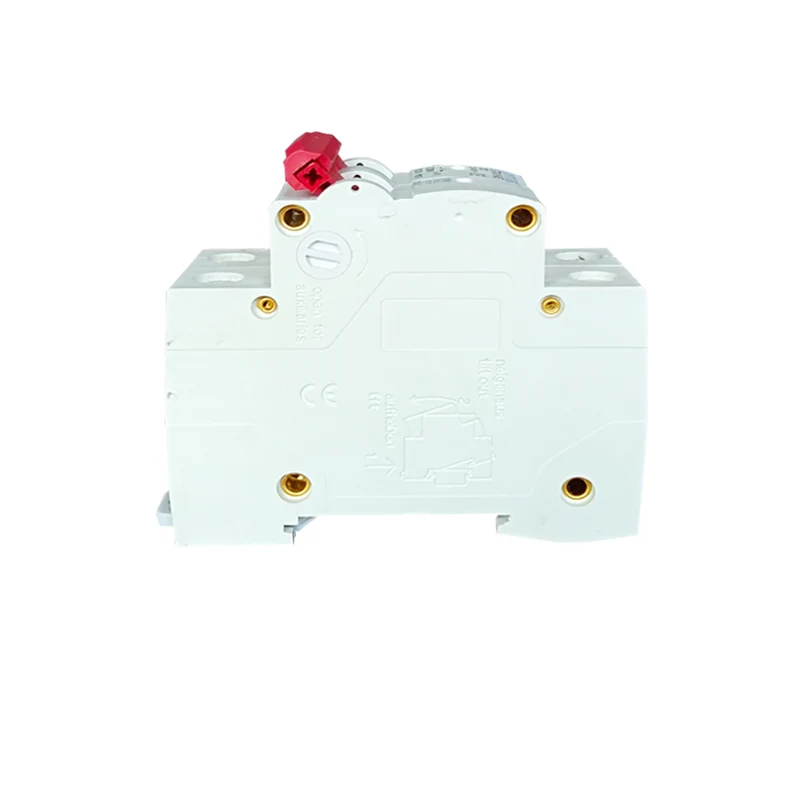

Curve D MCB Miniature Circuit Breaker
  • Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker
  • Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker
  • Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker
  • Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker
  • Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker

Curve D MCB Miniature Circuit Breaker

Ved at overholde en række internationale sikkerhedsstandarder og autoritative certificeringer giver Curve D MCB Miniature Circuit Breaker pålidelig beskyttelse af elektriske systemer og er vidt brugt i en række anvendelser, hvor der kræves høj sikkerhed og stabilitet. Når man vælger og bruger Curve D MCBS, anbefales det, at valget er baseret på specifikke elektriske systemkrav og belastningsegenskaber, og at de relevante installations- og vedligeholdelseskoder følges.

Model:STM10-63

Send forespørgsel

Produkt beskrivelse

Standard



IEC/EN 60898-1



Elektrisk
Funktioner

Bedømt strøm i

A

1,2,4,610,16,20,25,32,40,50,63a



Poler

P

1p, 2p, 3p, 4p



Bedømt spænding UE

V

AC 230/400



Isoleringsspændings UI

V

500



Bedømt frekvens

Hz

50/60



Bedømt brudkapacitet

A

3000, 4500, 6000



Bedømt impuls modstå spænding (1,2/50) UIMP

V

4000



Dielektrisk testspænding ved ind.freq.for 1 min

Kv

2



Forureningsgrad



2



Termomagnetisk frigørelseskarakteristik



B, C, d

Mekanisk
Funktioner

Elektrisk liv

t

4000



Mekanisk liv

t

10000



Beskyttelsesgrad



IP20



Referencetemperatur til indstilling
af termisk element

ºC

30



Omgivelsestemperatur
(med dagligt gennemsnit ≤35ºC)

ºC

-5 ~+40 (speciel applikation henvises til
Korrektion af temperaturkompensation)



Opbevaringstemperatur

ºC

-25 ~+70

Installation

Terminalforbindelsestype



Kabel/pin-type busbar



Terminal størrelse top/bund til kabel

MM2

25





AWG

18-3



Terminestørrelse top/bund til busbar

MM2

25





AWG

18-3



Stramning af drejningsmoment

N*m

2





In-lbs

18



Montering



På din jernbane en 60715 (35 mm) ved hjælp af hurtig klipenhed



Forbindelse



Fra øverste og bund


Produktegenskaber

 Nominel strøm og spænding: Kurve D MCBS er velegnet til en lang række nominelle strømme, såsom 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A osv. Samt til nominel spændingsområder såsom 110V, 220V, 400V osv., Og til frekvenser af 50/60Hz.


 Udtagningskarakteristika: Curve D MCBS er især velegnede til høje induktive belastninger og distributionssystemer, der genererer store inrush -strømme, såsom elektrisk udstyr, der genererer pulserede strømme, små motorer osv. De kan bruges i en lang række applikationer, såsom strømdistributionssystemer, strømdistributionssystemer og strømforsyningssystemer. Dens øjeblikkelige brudstrøm er typisk 10-40 gange den nominelle strøm, hvilket betyder, at den hurtigt kan afskære kredsløb og beskytte udstyr mod skader under pludselige stigninger i strømmen.


 Kortslutningsbeskyttelse: D-Curve MCBS har en høj kortslutningskapacitet, såsom den nominelle kortslutningskapacitet på 6KA for nogle produkter, som pålideligt kan beskytte kredsløb mod kortslutningsstrømme.


 Sikkerhedsstandarder og certificeringer: Disse produkter overholder normalt en række internationale sikkerhedsstandarder, såsom EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 osv., Og har opnået autoritative certifikater som CE, CB, CCC, TUV osv., For at sikre, at produkterne er sikre og pålidelige.

Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker



Hot Tags: Curve D MCB Miniature Circuit Breaker
