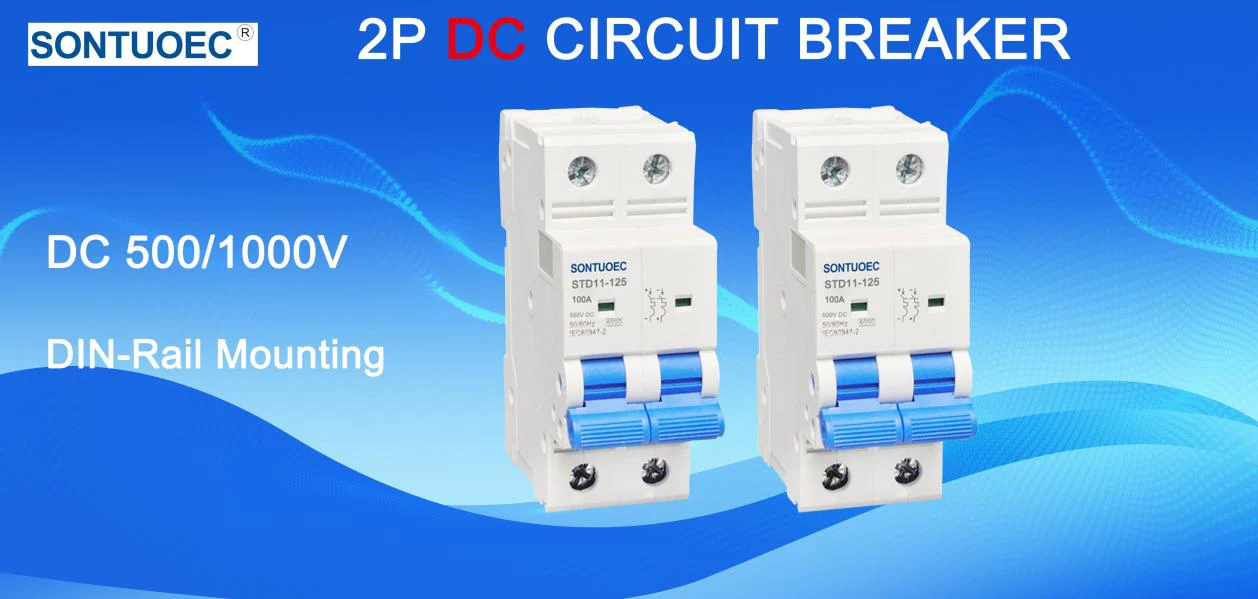

DC MCB Miniature Circuit Breaker er en elektrisk switch, der er specielt designet til automatisk drift i DC -kredsløb. Dets hovedfunktion er at beskytte automatiske enheder mod overbelastning, kortslutninger og andre fejlfarer og at sikre hele strømsystemets sikkerhed. Når strømmen, der flyder gennem kredsløbet, overstiger klassificeringen af DC MCB, eller når lækstrøm detekteres i kredsløbet, frakobler DC MCB automatisk kredsløbet og forhindrer således kredsløbet i at blive beskadiget på grund af overbelastning, kortslutning eller lækage.

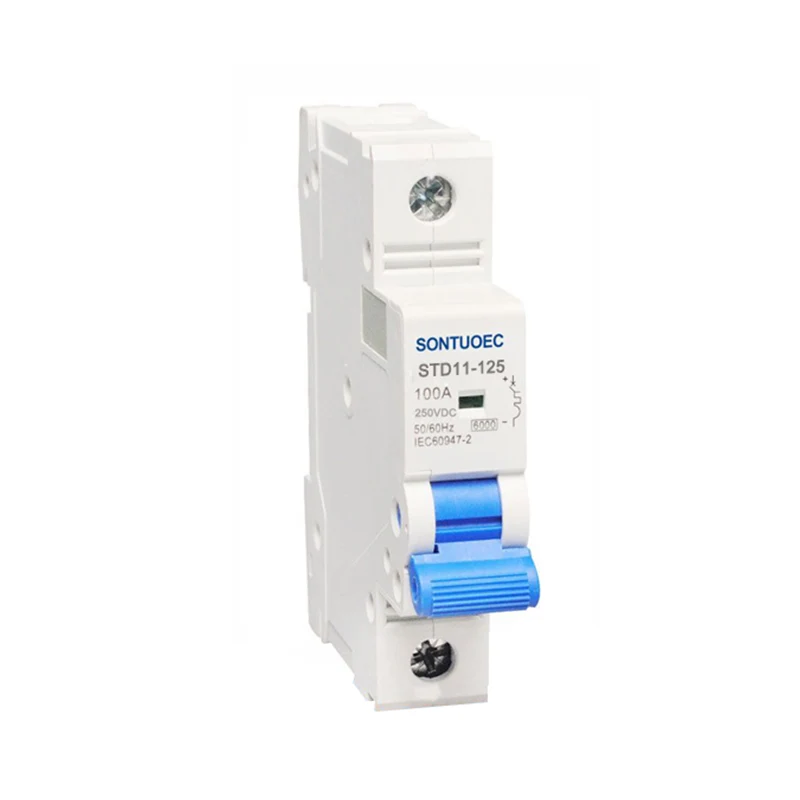

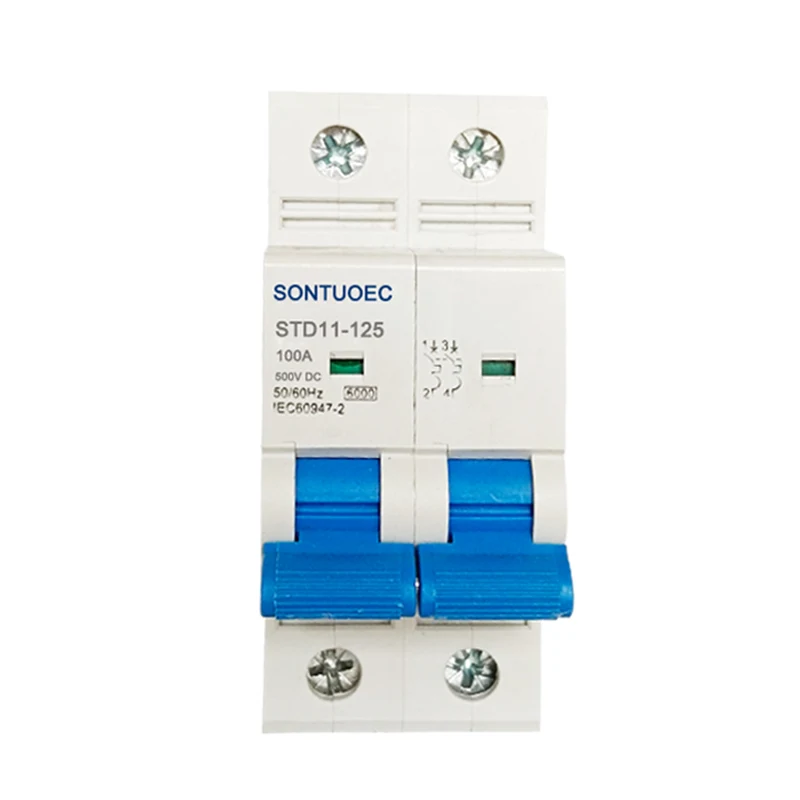

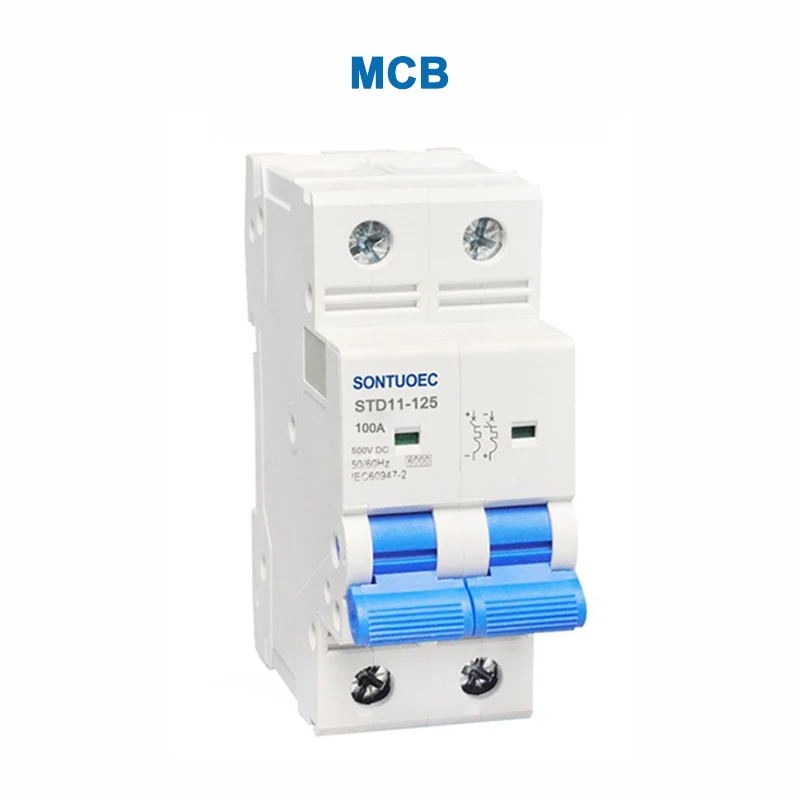

Model |

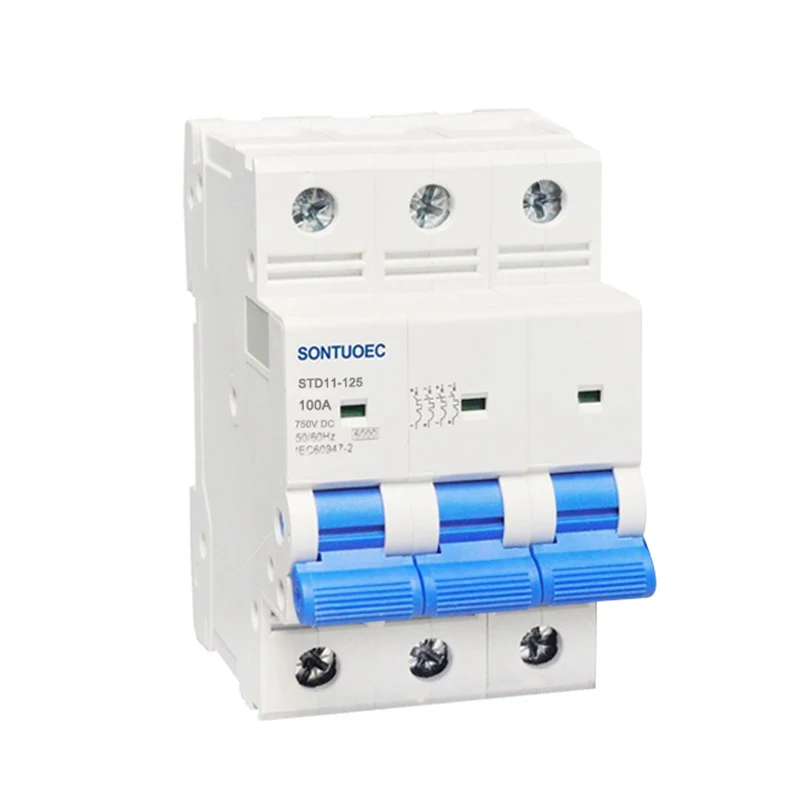

STD11-125 |
Standard |
IEC60898-1 |
Pol |

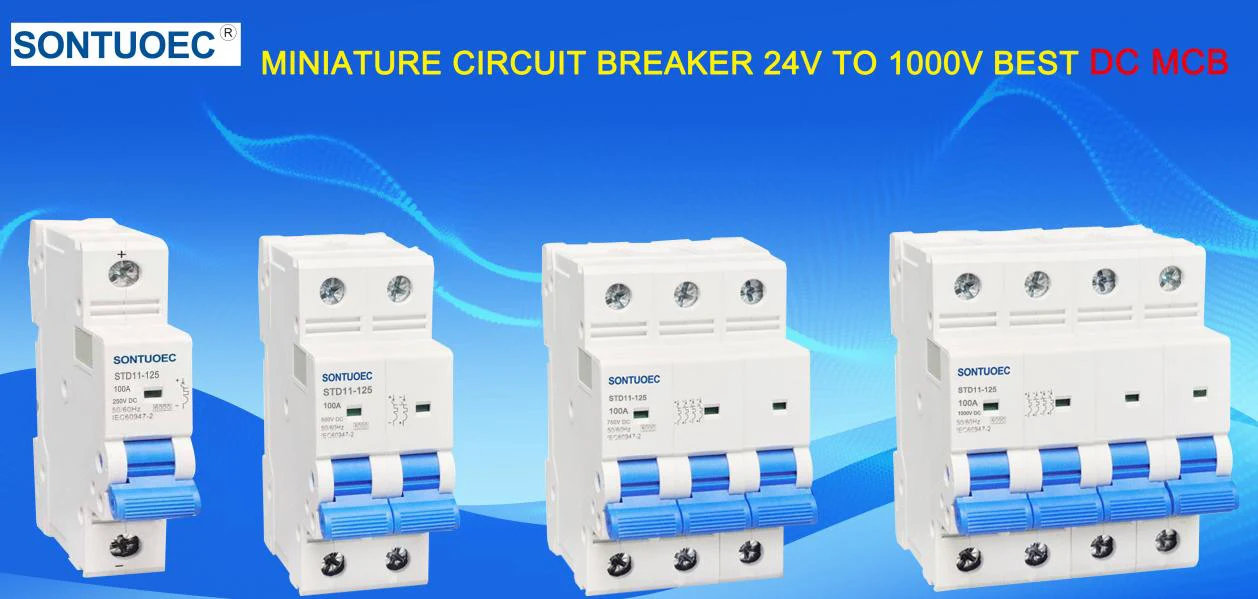

1p, 2p, 3p, 4p |
Tripping Curve |
B, C, d |
Bedømt kortslutningskapacitet (ICN) |
3KA, 4,5 ka, 6ka |
Bedømt strøm (IN) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Bedømt spænding (UE) |
DC 24,48,120,250,500,750,1000 |
Magnetiske udgivelser |
B -kurve: mellem 3in og 5 in C -kurve: Mellem 5in og 10in D kurve: mellem 10in og 14in |
Elektromekanisk udholdenhed |
Over 6000 cyklusser |
Princip om drift
Driftsprincippet for DC MCB -miniatyrafbryderen er baseret på de termiske og elektromagnetiske effekter af elektrisk strøm. Når en kontinuerlig overstrøm strømmer gennem en DC MCB, opvarmes og afbøjes dens interne bimetale ved bøjning, hvilket frigiver den mekaniske lås og afskærer kredsløbet. Derudover forårsager den pludselige stigning i strømmen, der er forbundet med DC MCBs angriberen eller magnetventil for at elektromekanisk, i en kortslutning, i tilfælde af at fortrænger, hvilket udløser tripemekanismen til at afskære kredsløbet.
Speciel bue -slukning og strømbegrænsende system: DC MCB vedtager en speciel lysbue -slukning og strømbegrænsende system, som er i stand til hurtigt at bryde fejlstrømmen i DC -distributionssystemet og forhindre generering og spredning af ARC.
Høj følsomhed og hurtig respons: DC MCB kan detektere små lækagestrømme og afskære kredsløbet på meget kort tid, hvilket giver øjeblikkelig beskyttelse.
Genanvendelig: I modsætning til konventionelle sikringer kan DC MCB nulstilles manuelt eller automatisk efter en tur, hvilket eliminerer behovet for udskiftning.
Flere tilgængelige aktuelle ratings: DC MCBS fås i en række forskellige aktuelle ratingspecifikationer.
Ikke-polariseret og polariseret: DC MCBS på markedet er hovedsageligt kategoriseret i polariseret og ikke-polariseret. Polariserede DC MCB'er er nødt til at være særlig opmærksomme på strømretningen, når man forbinder, mens ikke-polariserede DC MCB'er kan give sikkerhedsbeskyttelse uanset retning af strømstrømmen.
DC MCB'er er vidt brugt, hvor DC -strømbeskyttelse er påkrævet, såsom datacentre, fotovoltaiske kraftproduktionssystemer, energilagringssystemer og opladning af bunker. Især på energilagringsmarkedet, hvor strømretningen ofte er tovejs (ladning/udladningstilstand), er det nødvendigt at bruge ikke-polariserede DC MCB'er.
