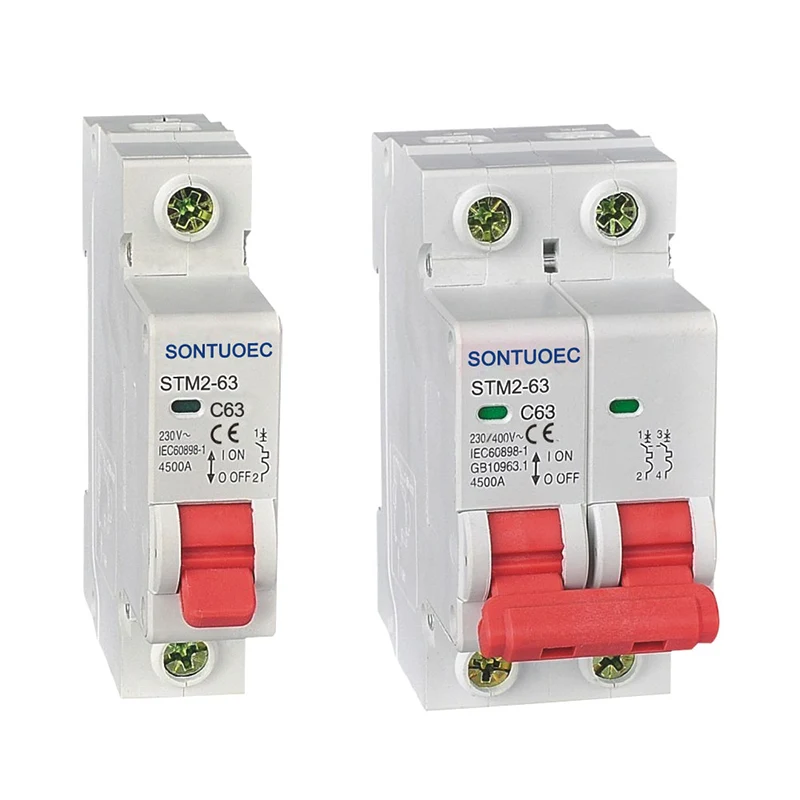

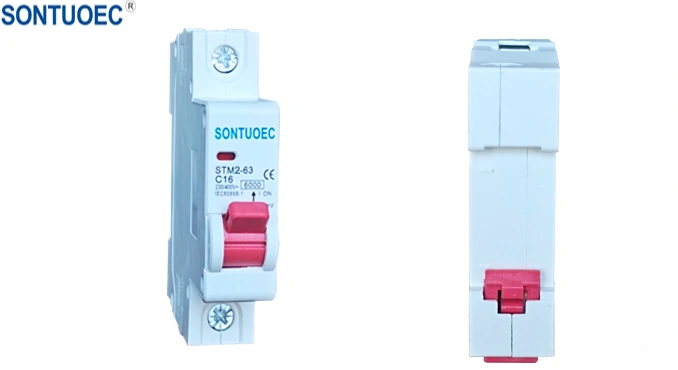

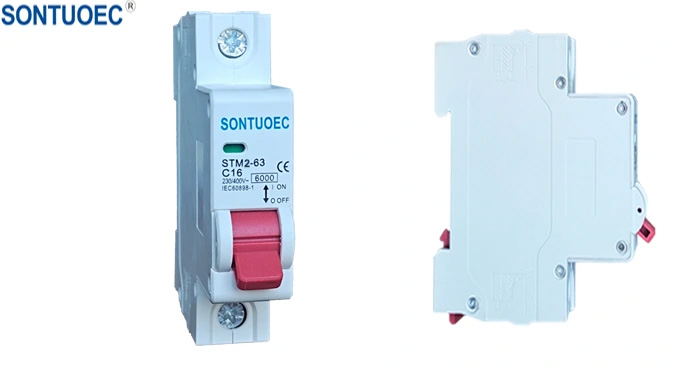

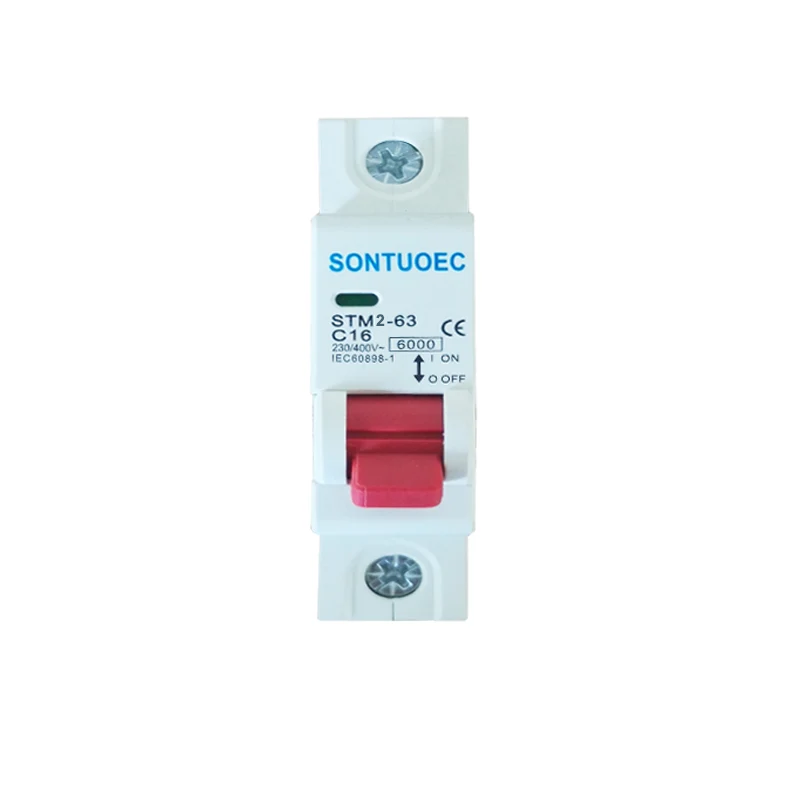

DIN -jernbanetype MCB kombinerer den standardiserede installation af DIN -jernbane med kredsløbsbeskyttelsesfunktionen af miniature afbryder. Det bruges hovedsageligt i elektriske systemer til at beskytte kredsløb og udstyr ved hurtigt at afskære strømmen, når der er en unormal situation, såsom overbelastning eller kortslutning. På samme tid gør det installations-, udskiftnings- og vedligeholdelsesprocessen mere praktisk og standardiseret på grund af dens DIN -jernbanemonteringsmetode.
Model |
STM2-63 |
STANDARD | IEC60898-1 |
Pol |

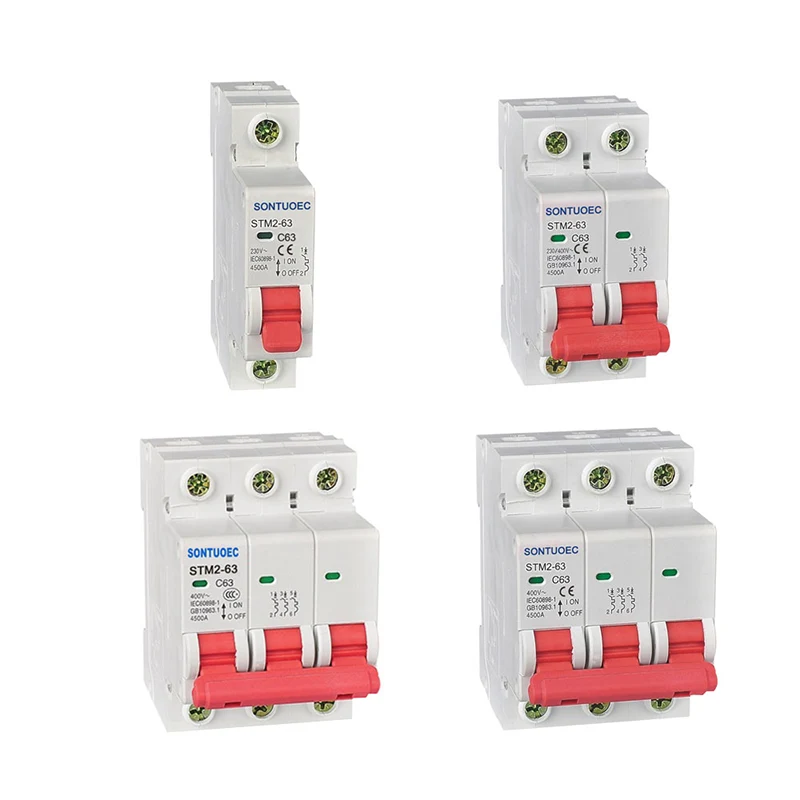

1p, 2p, 3p, 4p |
Bedømt strøm (IN) |
1,2,4,610,16,20,25,32,40,50,63a |
Bedømt spænding (UN) |
AC230 (240)/400 (415) v |
Brudkapacitet | 3KA, 4KA, 5KA, 6KA |
Bedømt frekvens |
50/60Hz |
Tripping Curve |
B, C, d |
Magnetic releases |
B curve: between 3In and 5 In |
C kurve: mellem 5in og 10in |
|
D kurve: mellem 10in og 14in |
|
Elektromekanisk udholdenhed |
Over 6000 cyklusser |
DIN Rail er en standardtype af metalskinne, der i vid udstrækning bruges til monteringskredsløb og industrielt kontroludstyr i udstyrsstativer. DIN står for “Deutsche Institut für Normung” og er universelt udskiftelig, hvilket tillader kompatibilitet og udskiftelighed mellem komponenter fra forskellige producenter. En almindelig type DIN -jernbane er TS35 DIN -jernbanen, der er velegnet til montering af elektriske industrielle kontrolprodukter og komponenter, såsom afbrydere, motoriske controllere og så videre.
Standardiseret installation: DIN -jernbanetype MCB vedtager DIN -jernbanemonteringsmetode, hvilket gør installationsprocessen mere standardiseret og praktisk. Brugere behøver kun at indsætte afbryderen i den tilsvarende position på skinnen, og installationen kan afsluttes uden komplicerede ledninger og fastgørelse af trin.

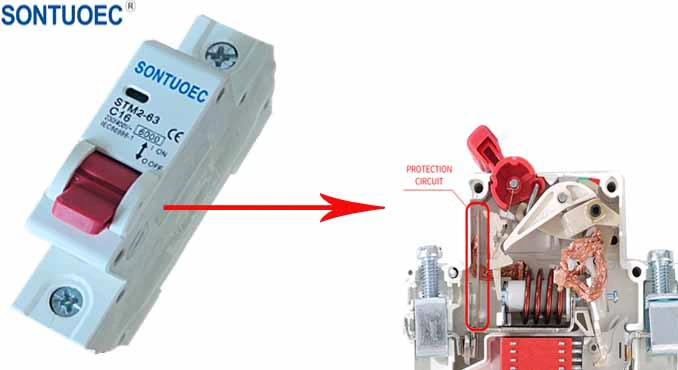

Kredsløbsbeskyttelse: Som en miniature -afbryder er DIN -jernbanetype MCB udstyret med overbelastningsbeskyttelse og kortslutningsbeskyttelse. Når der er en overbelastning eller kortslutning i kredsløbet, kan det hurtigt afskære strømmen og forhindre, at fejlen ekspanderer og udstyrsskader.
Fleksibilitet: DIN -jernbanesystemet tilbyder en bred vifte af monteringspositioner og rummuligheder, hvilket gør det muligt for DIN -jernbanetype MCB'er at være fleksibelt konfigureret forskellige steder i kredsløbet efter behov.
Let vedligeholdelse: Takket være den standardiserede montering er udskiftnings- og vedligeholdelsesprocessen for DIN -jernbanetype MCBS også meget enklere og hurtigere. Brugeren fjerner simpelthen den defekte afbryder fra skinnen og indsætter en ny.
