Elektrisk støbt sagskredsløb er en slags elektrisk udstyr med beskyttelsesfunktioner såsom overbelastning, kortslutning og under spænding. Dets arbejdsprincip er, at afbryderen under normale driftsbetingelser er i en lukket tilstand, når kredsløbet overbelastning, kortslutning eller under spænding og andre fejl, afbryder afbryderen automatisk kredsløbet for at beskytte udstyrets kredsløb og sikkerheden.
Model | STM1-125 | STM1-250 | STM1-400 | STM1-630 | STM1-800 | STM1-1250 | |||||||||||||
Bedømt Cortirucus Curert | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
Bedømt Curert HN (A) | 16,20,25,32,40,50 | 100.125.140.160, | 250.315.350.400 | 400.500.630 | 630.700.800 | 80.010.001.250 | |||||||||||||
63,80,100,125 | 180.200.225.25 | ||||||||||||||||||
Bedømt drift Votage UE (V) DC | 500.550,7 | 501.000 | |||||||||||||||||
Bedømt ISIATION VOTAGE UKV) | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |||||||||||||
UIP (KV) | |||||||||||||||||||
Test Votage One Miute (V) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||||||||||||
Breaking Capacity (KA) | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
til (1Cs = 75%) | 250V | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 |
500v | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750v | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
Mecharical he | Gange | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | ||||||||||||
Elektrisk liv | Gange | 2000 | 2000 | 1000 | 1000 | 800 | 600 | ||||||||||||
Breaking Times (MS) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
Installationssted | Ethvert sted | ||||||||||||||||||
Bolatorkapacitet | ja | ||||||||||||||||||
Standard | IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2 | ||||||||||||||||||
Temperatur (c) | 25 ℃ -50 ℃ | ||||||||||||||||||
Beskyttelsesnedbrydning | B20 | ||||||||||||||||||
Tilbehør | Af/sd/mx | ||||||||||||||||||
Bueafstand (mm) | 250 |

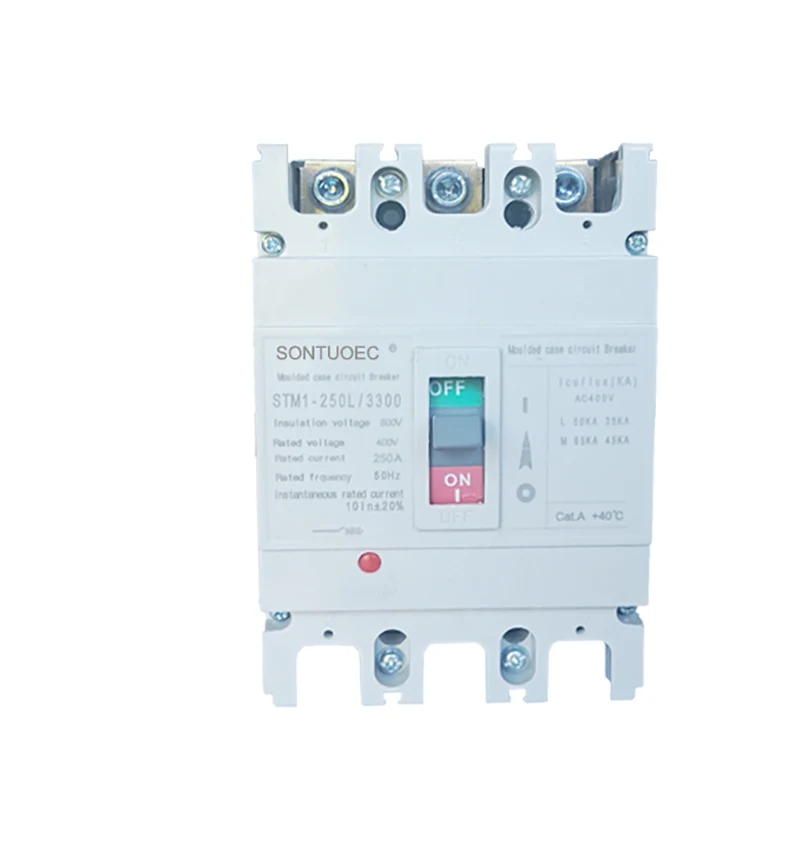

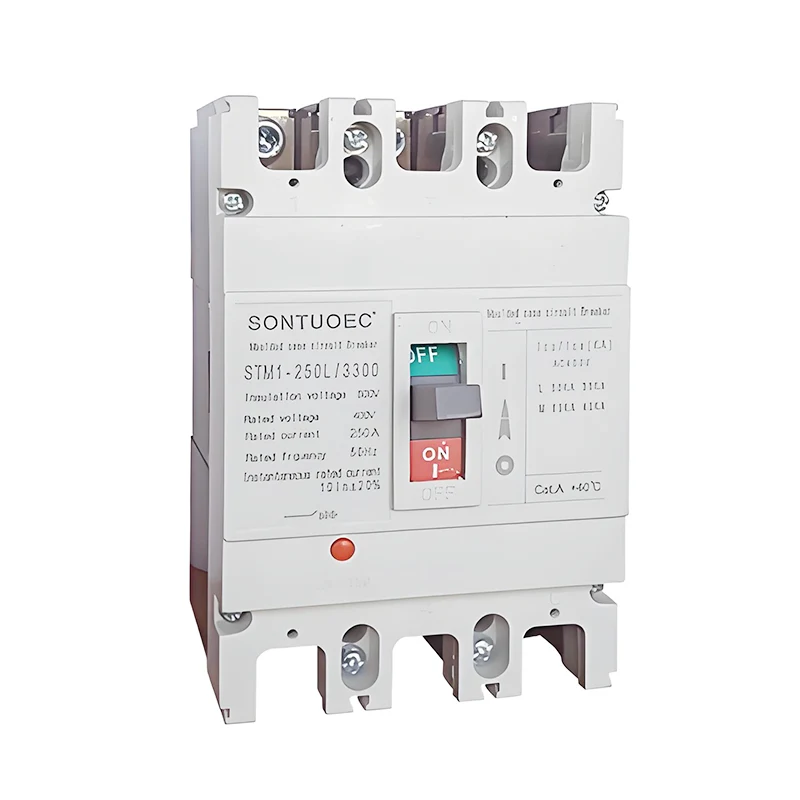

Model INGEN. | STM1-250L/3300 |
Arc-Extinguishing Medium | Luft |
STANDARD: | IEC 60947-2 |
Struktur | MCCB |
Type | Moulede Case Circuit Breaker |
Certificering | Ce |
Godkendelser | CE, ISO9001 |
Leveringstid | Inden for 20 dage |
Specifikation | 63A-630A |
Oprindelse | Wenzhou Zhejiang |
Produktionskapacitet | 2000 stykker/uge |
Hastighed | Normal type Afbryder |
Installation | Fast |
Poler nummer | 3p 4p |
Fungere | Konventionel
Afbryder, Circuit-breaker-fejlbeskyttelse, Overstrømsbeskyttelse |
Pris | Fabrik Pris |
Garantitid | 12 måneder |
Transportpakke | Indre Boks/karton |
Varemærke | Esoueec, WZSCEC, Esutune, IMDEC |
HS -kode | 8536200000 |
Struktur: Elektrisk støbt sagskredsløb består normalt af kontaktsystem, lysbue -slukningssystem, driftsmekanisme, angriberen og skal og andre dele.
Det har høj brudkapacitet og god dynamisk termisk stabilitet.
Skallen er lavet af flammehæmmende, lysbue-resistent isolerende materiale med høj sikkerhedsydelse.
Driftsmekanismen er fleksibel og pålidelig, hvilket er praktisk for brugerne at fungere manuelt eller elektrisk.
Disconnectoren har en række beskyttelsesfunktioner og kan udføre tilsvarende handlinger i henhold til forskellige fejl i kredsløbet.
Funktion: Elektrisk støbt sagskredsløb har forskellige beskyttelsesfunktioner, såsom overbelastningsbeskyttelse, kortslutningsbeskyttelse, under spændingsbeskyttelse og lækagebeskyttelse. Blandt dem betyder overbelastningsbeskyttelse, at når kredsløbet er overbelastet, kan afbryderen automatisk afbryde kredsløbet for at forhindre, at udstyret bliver beskadiget på grund af overophedning; Kortslutningsbeskyttelse betyder, at når en kortslutning forekommer i kredsløbet, kan afbryderen hurtigt afskære fejlstrømmen for at forhindre brand og andre sikkerhedsulykker; Underspændingsbeskyttelse betyder, at når strømforsyningsspændingen er lavere end den nominelle værdi, kan afbryderen automatisk afbryde kredsløbet for at beskytte udstyret mod at blive beskadiget; Og lækagebeskyttelse betyder, at når der opstår en lækage i kredsløbet, kan afbryderen rettidigt afskære strømforsyningen for at beskytte personlig sikkerhed. Lækagebeskyttelse betyder, at afbryderen kan afskære strømforsyningen i tide, hvor der er lækage i kredsløbet for at beskytte personlig sikkerhed.
Anvendelser: Elektriske støbte sagskredsløb er vidt brugt i elektriske systemer i bolig-, kommercielle, industrielle og transportfelter. På boligområdet bruges det til at beskytte sikkerheden ved hjemmecircuits og elektrisk udstyr; På det kommercielle felt bruges det til at beskytte de elektriske systemer i store bygninger og kommercielle lokaler; På det industrielle felt bruges det til at kontrollere og beskytte sikker drift af fabriksudstyr og maskiner; I transportfeltet bruges det til at beskytte den stabile drift af trafiklys, jernbanesignaler og andet udstyr.
