Elektrisk afbryder

En elektrisk afbryder er en skifteindretning, der er i stand til at bære og bryde strøm under normale eller unormale kredsløbsbetingelser. Dets hovedfunktion er at beskytte kredsløbet mod skader forårsaget af overbelastning, kortslutninger og andre unormale forhold for at sikre en sikker og stabil drift af elsystemet. Når overbelastning, kortslutning og andre fejl forekommer i kredsløbet, kan den elektriske afbryder hurtigt afskære strømmen, forhindre fejlen i at udvide og beskytte udstyret og den personlige sikkerhed.

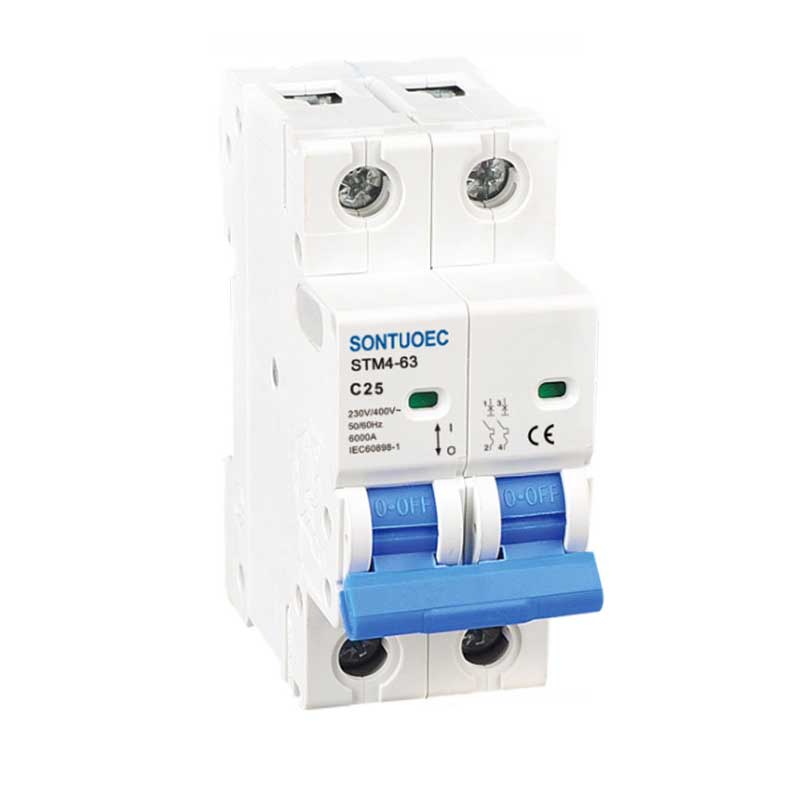

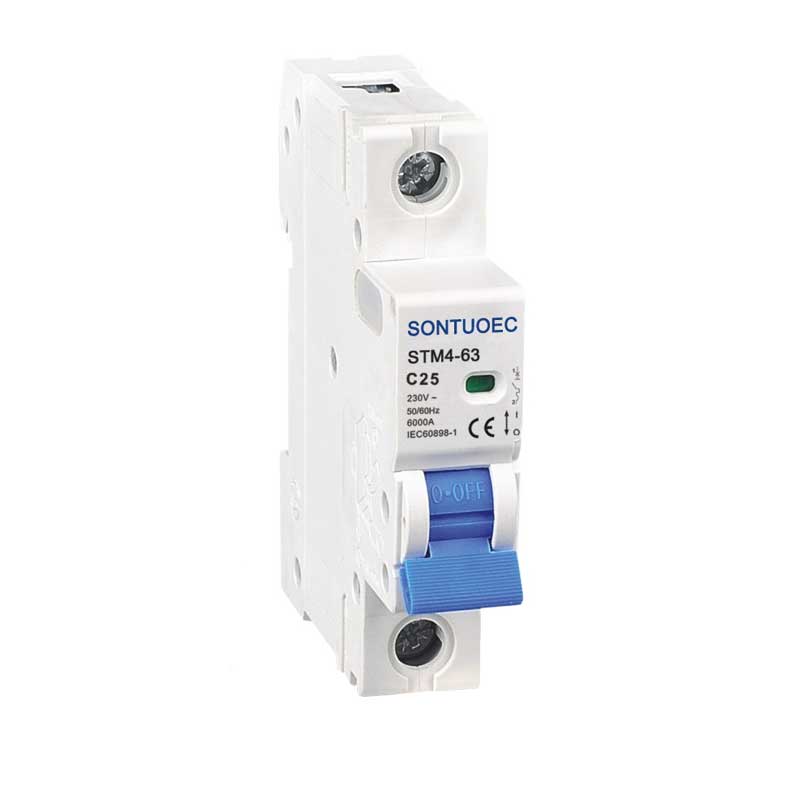

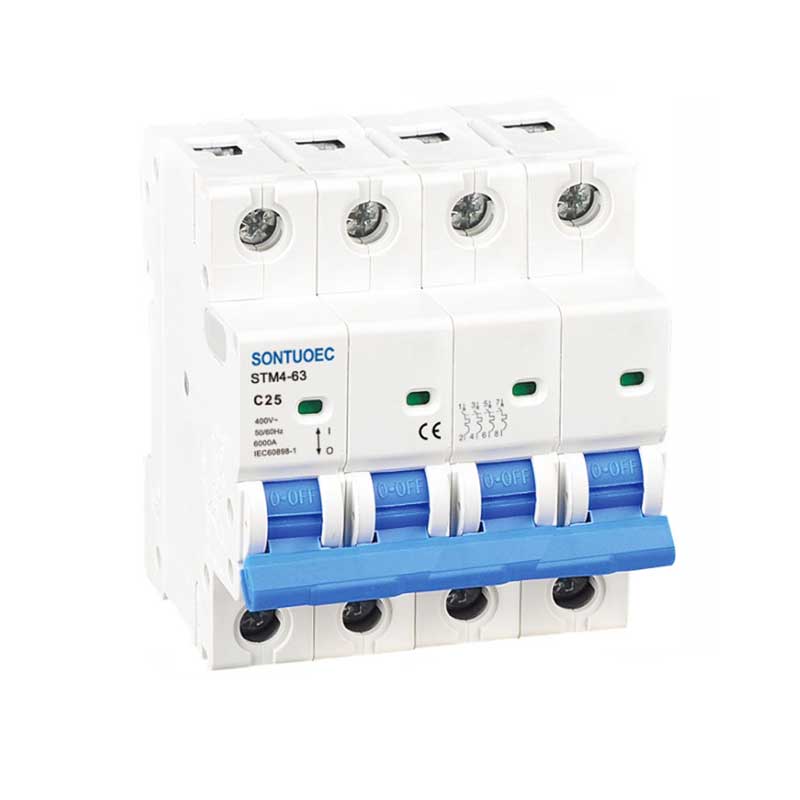

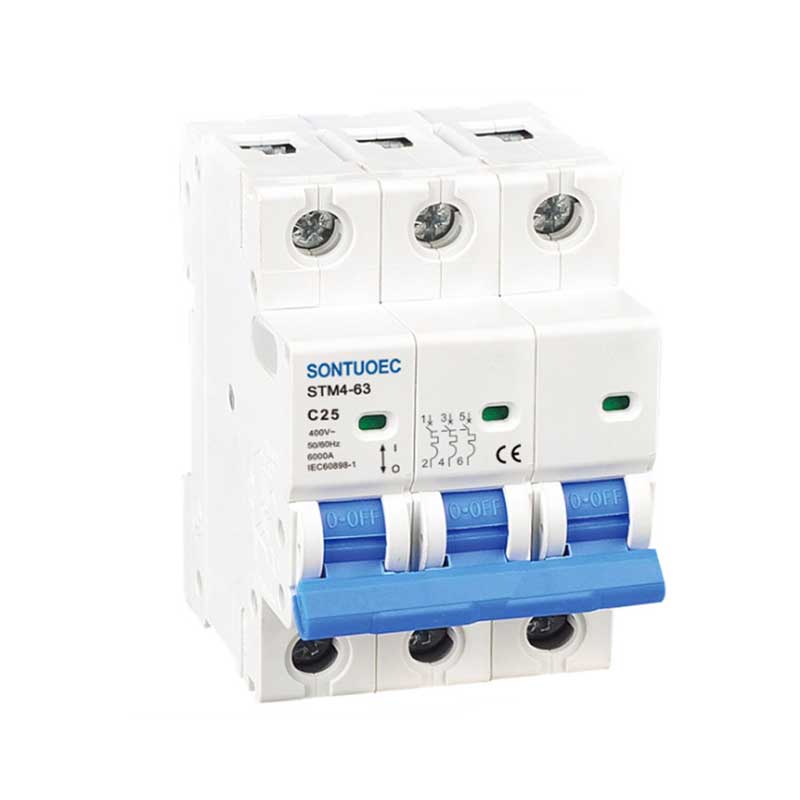

Model:STM4-63

Send forespørgsel

Produkt beskrivelse

Model	STM4-63
STANDARD	IEC60898-1
Pol	1p, 2p, 3p, 4p
Kortslutningskapacitet	3KA, 4,5 ka, 6ka
Bedømt Nuværende (in)	1,2,4,610,16,20,25,32,40,50,63a
Bedømt Spænding (UN)	AC230 (240)/400 (415) v
Bedømt Frekvens	50/60Hz
Tripping Curve	B, C, d
Magnetisk udgivelser	B kurve: mellem 3in og 5 in
	C kurve: mellem 5in og 10in
	D kurve: mellem 10in og 14in
Elektromekanisk udholdenhed	over 6000 cyklusser

Princip om drift

Arbejdsprincippet for elektriske afbrydere er baseret på principperne for elektromagnetisk induktion og mekanisk transmission. Når strømmen i kredsløbet overstiger den nominelle værdi, opvarmes det termiske element inde i afbryderen og producerer deformation af bimetalen, eller elektromagneten producerer nok sugning til at gøre frakoblingsmekanismen til at skære ned på kredsløbet. Derudover har afbryderen også en lysbue -slukningsindretning, som effektivt kan slukke den bue, der genereres, når den bryder strømmen og forhindrer lysbuen i at skade udstyr og personale.

Hovedkomponenter

Elektrisk afbryder består generelt af kontaktsystem, lysbue -slukningssystem, driftsmekanisme, angriber, skal og så videre. Kontaktsystem bruges til at oprette forbindelse og afbryde afbryderen; ARC -slukningssystem bruges til at slukke den bue, der genereres, når man bryder strømmen; Driftsmekanisme bruges til at realisere den manuelle eller automatiske drift af afbryderen; Tripperen er den del, der udløser handlingen af afbryderen i henhold til fejlsituationen i kredsløbet; Skallen bruges til at beskytte den interne struktur af afbryderen og forhindre ekstern interferens.

Electrical Circuit Breaker
