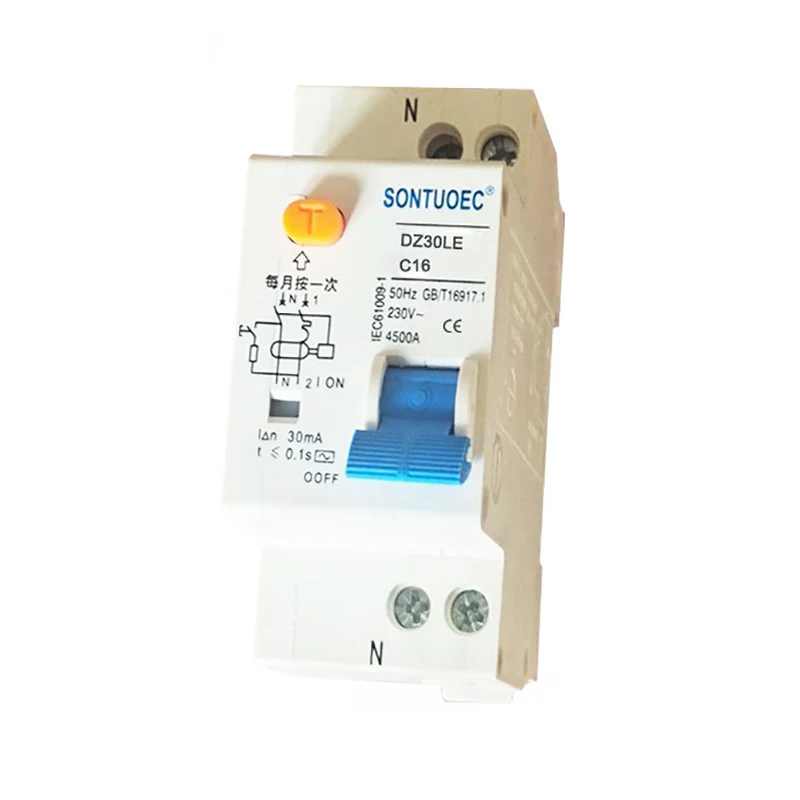

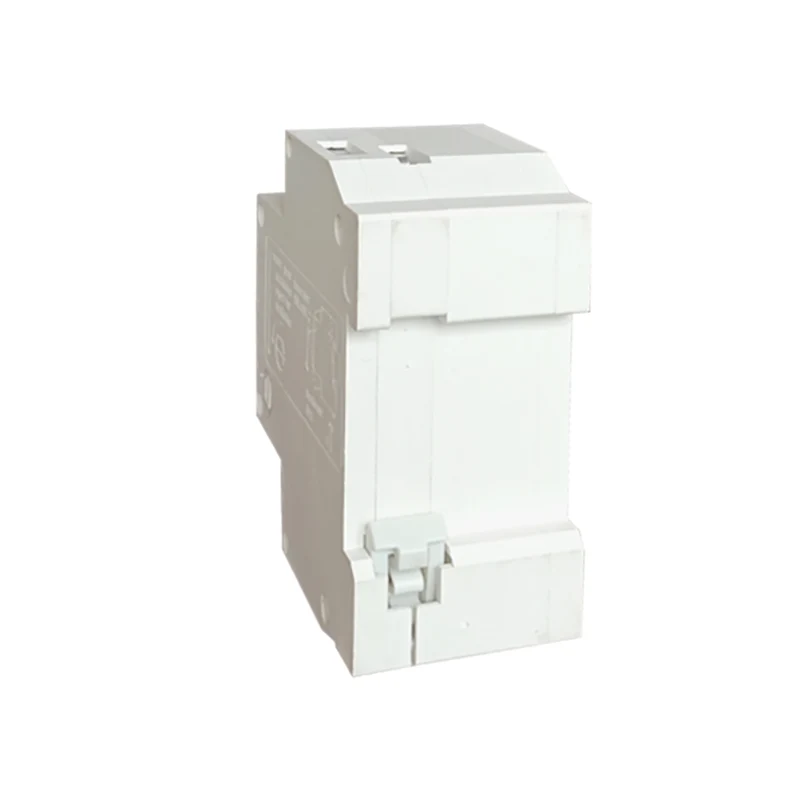

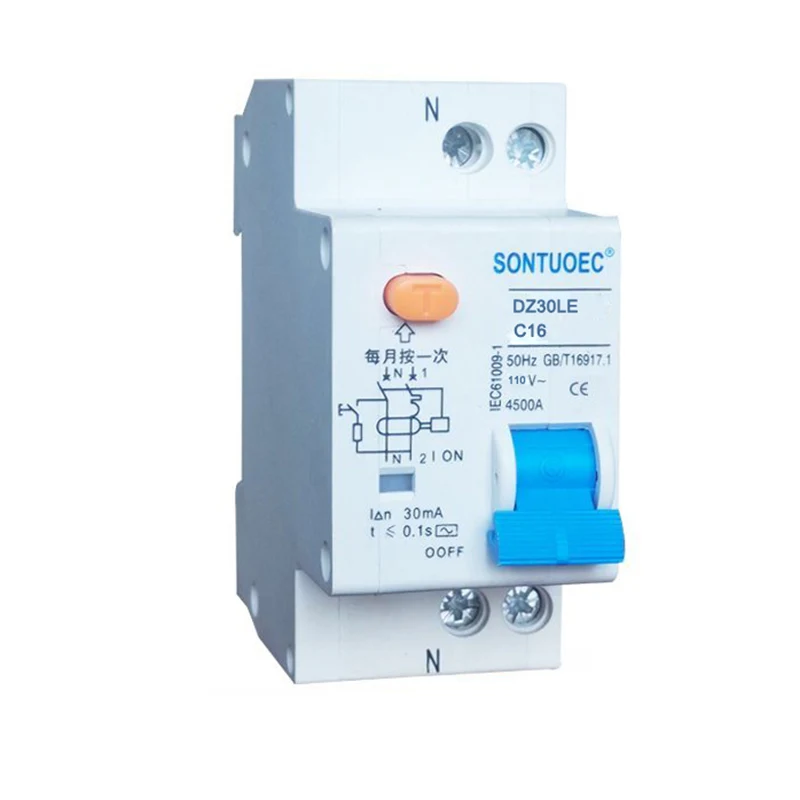

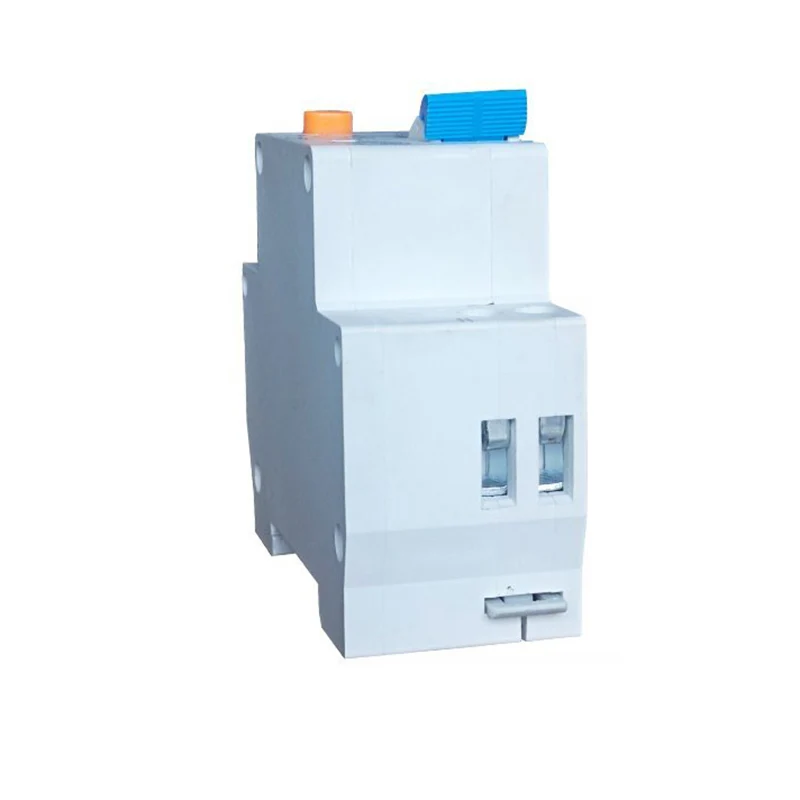

Elektronisk type RCBO

RCBO af elektronisk type kan forbinde og bryde strømmen i hovedkredsløbet og automatisk afskære kredsløbet, når resterende strøm (lækstrøm) forekommer i hovedkredsløbet for at forhindre personligt elektrisk stød eller elektriske brandulykker. På samme tid har RCBO også en overstrømsbeskyttelsesfunktion, der kan afskære kredsløbet, når overbelastning eller kortslutning forekommer i kredsløbet for at beskytte kredsløbets og udstyrets sikkerhed.

Send forespørgsel

Produkt beskrivelse

Model	Elektronisk type
Produktnavn	DZ30LE
Standard	IEC61009-1
Pol	1p+n
Bedømt strøm (a)	6a, 10a, 16a, 20a, 25a, 32a; 40a
Bedømt betinget resterende kortslutningsstrøm	3Ka; 4,5 ka: 6ka
Elektro-machanisk udholdenhed	Over 4000 cyklusser
Bedømt resterende driftsstrøm	10mA, 30mA, 100 mA, 300 mA, 500 mA

Valg og installation

Når man vælger typen, skal den vælges i henhold til parametrene, såsom nominel spænding, nominel strøm, kortslutningskapacitet og lækagehandlingsstrøm for kredsløbet. På samme tid bør antallet af poler i RCBO og antallet af nuværende sløjfer også overvejes for at imødekomme kredsløbets beskyttelseskrav.

Når du installerer, skal følgende principper følges:

RCBO skal installeres på et tørt, ventileret sted uden ætsende gas og ingen fare for eksplosion.

Ledningsføring af RCBO skal være korrekte og pålidelige uden løs eller dårlig kontakt.

RCBO's driftsmekanisme skal være fleksibel og pålidelig, let at betjene og vedligeholde.

RCBO skal inspiceres og testes regelmæssigt for at sikre dens pålidelige ydelse.

Vedligeholdelse og eftersyn

Under brugen af RCBO bør vedligeholdelse og eftersyn udføres med jævne mellemrum for at sikre korrekt drift. Vedligeholdelse og eftersyn inkluderer:

 Kontroller, om udseendet og ledningen af RCBO er intakte uden skade eller løshed.

 Kontroller, om RCBO's driftsmekanisme er fleksibel og pålidelig, og om der er nogen fastklemning eller funktionsdygtig fænomen.

 Kontroller, om den resterende strømbeskyttelsesfunktion og overstrømsbeskyttelsesfunktion af RCBO er normal.

 Rengør og støv RCBO for at holde den tør og ren.

Denne form for RCBO (MCB+RCCB) fungerer som kombination af afbryder og reststrømsanordning, der beskytter mennesket mod elektrisk skyld på grund af overstrøm, kortslutning, jordfejlstrøm. Det beskytter selv op til en maksimal kortslutningsstrøm 32A eller 40A. Og overholde standard IEC/EN 61009.1.

1. Providbeskyttelse mod jordfejl/lækage strøm og funktion af isolering

2. Høj kortslutningsstrøm modstå kapacitet

3. Anvendes til terminal og pin/gaffel -type busbar -forbindelse

4. udstyret med fingerbeskyttede forbindelsesterminaler

5. Automatisk afbryd kredsløbet, når jordfejl/lækstrøm opstår og overstiger den nominelle følsomhed

6. Afhængig af strømforsyning og linjespænding og fri for ekstern interferens, spændingsudsving.
