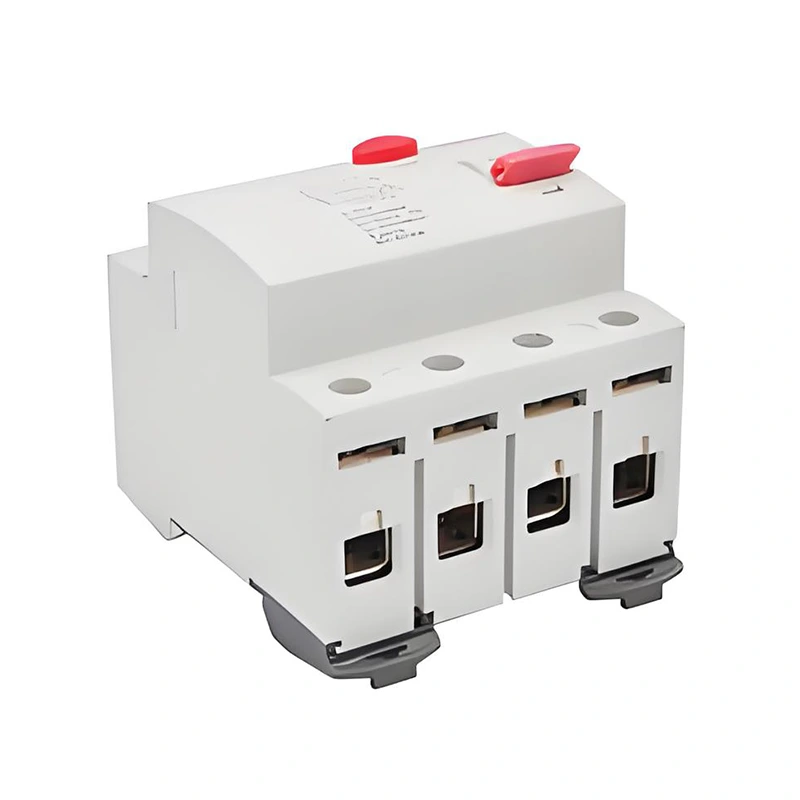

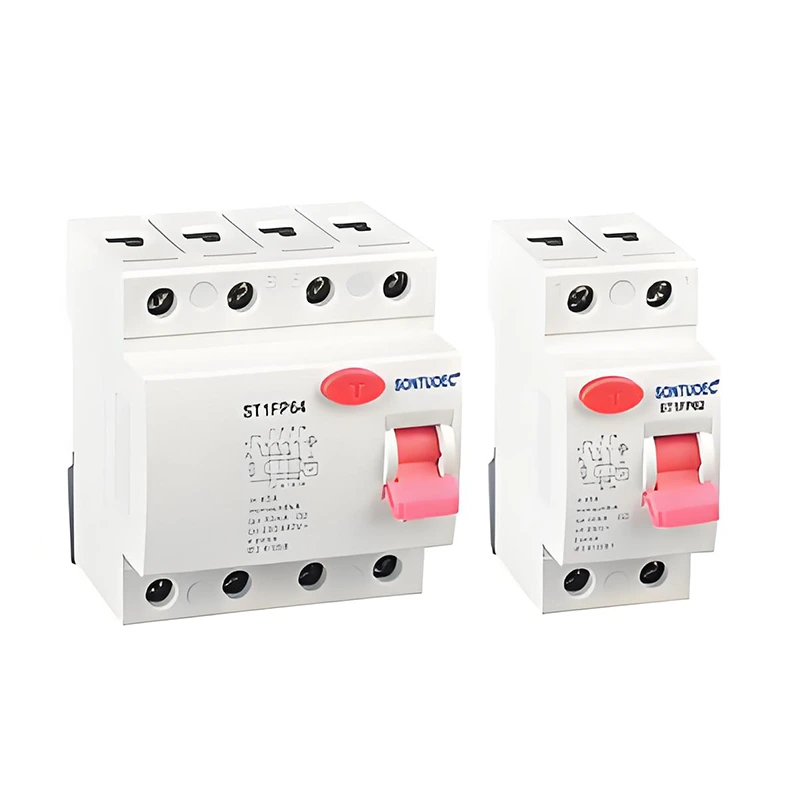

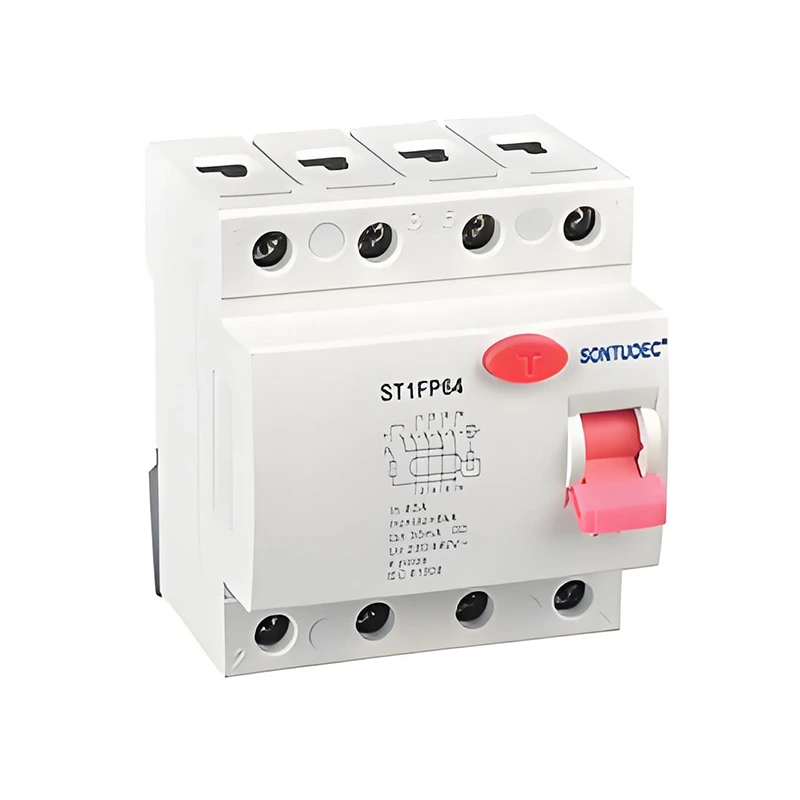

Når den resterende strøm i kredsløbet overstiger en forudindstillet værdi, vil RCCB den elektroniske type hurtigt virke for at afskære kredsløbet og således forhindre elektriske stødulykker og elektriske brande. Elektroniske RCCB'er bruger elektroniske komponenter og mikroprocessorer og andre teknologier til at give større følsomhed og nøjagtighed.
Sandard |
IEC/EN61008.1 |
||
Elektrisk |
Type (bølgeform af jordens lækage sensed) |
|
Elektromagnetisk type, elektronisk type |
Funktioner |
Bedømt strøm i |
A |
Og og |
|
Poler |
P |
2,4 |
|
Bedømt spænding os |
V |
AC 240/415V; AC 230/400V |
|
Bedømt strøm |
|
16,25,32,40,63a |
|
Bedømt følsomhed i △ n |
A |
0,01,0,03,0,1,0,3,0,5 |
|
Isoleringsspændings UI |
V |
500 |
|
Bedømt resterende fremstilling og |
A |
630 |
|
Breaking kapacitet I △ m |
||
|
Kortslutningsstrøm i △ c |
A |
6000 |
|
SCPD sikring |
A |
6000 |
|
|
||
|
|
||
|
Bedømt frekvens |
Hz |
50/60 |
|
Forureningsgrad |
|
2 |
Mekanisk |
Elektrisk liv |
t |
4000 |
Funktioner |
Mekanisk liv |
t |
10000 |
|
Beskyttelsesgrad |
|
IP20 |
|
Omgivelsestemperatur |
ºC |
-25 ~+40 |
|
(med dagligt gennemsnit ≤35ºC) |
||
|
Opbevaringstemperatur |
ºC |
-25 ~+70 |
Installation |
Terminalforbindelsestype |
|
Kabel/U-type busbar/pin-type busbar |
Terminal størrelse top/bund til kabel |
MM2 |
25 |
|
AWG |
3.18 |
||
Terminal størrelse top/bund til busbar |
MM2 |
25 |
|
AWG |
3.18 |
||
Stramning af drejningsmoment |
N*m |
2.5 |
|
In-lbs |
22 |
||
Montering |
|
På din jernbane en 60715 (35 mm) ved hjælp af hurtig klipenhed |
|
Forbindelse |
|
Fra øverste og bund |
Driftsprincippet for den elektroniske type RCCB er baseret på principperne for elektromagnetisk induktion og nuværende afbalancering. Når fase- og nul -linjestrømmene i kredsløbet er ubalanceret, dvs. resterende strøm findes, registrerer den strømtransformator inde i RCCB denne ubalance og genererer et tilsvarende signal. Dette signal, efter at have været behandlet af det elektroniske kredsløb, udløser virkningen af frigørelsesmekanismen, så afbryderen hurtigt vil afskære kredsløbet.
Høj følsomhed: Elektroniske RCCB'er er i stand til at detektere meget små resterende strømme, normalt mindre end 30 mA eller endda lavere.
Hurtig handling: Når den resterende strøm registreres for at overskride den forudindstillede værdi, vil RCCB straks handle for at afskære kredsløbet og forhindre ulykker.
Safe og pålidelig: RCCB vedtager avancerede elektroniske komponenter og mikroprocessor -teknologi til at give højere pålidelighed og stabilitet.
Let at installere og vedligeholde: Elektroniske RCCB'er har normalt en kompakt struktur og enkle ledninger, hvilket gør dem lette at installere og vedligeholde.
Elektroniske RCCB'er er vidt brugt i forskellige situationer, hvor der kræves elektrisk beskyttelse, herunder men ikke begrænset til:
Bolig- og kommercielle bygninger: Bruges til at beskytte elektrisk udstyr og personlig sikkerhed, hvilket forhindrer elektriske stødulykker og elektriske brande.
Industrielle produktionslinjer: Bruges til at beskytte elektrisk udstyr såsom motorer og transformere mod normal drift, forebygge udstyrsskader og nedetid på grund af lækage og overbelastning.
Offentlige faciliteter: såsom hospitaler, skoler, biblioteker og andre steder, der bruges til at sikre sikker drift af elektrisk udstyr og sikker brug af elektricitet efter personale.
