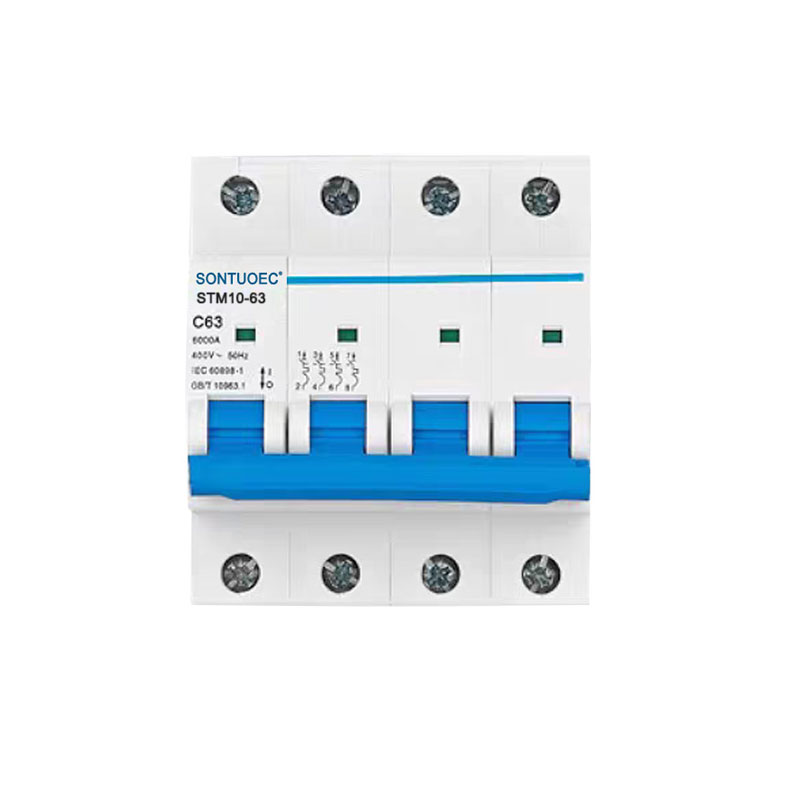

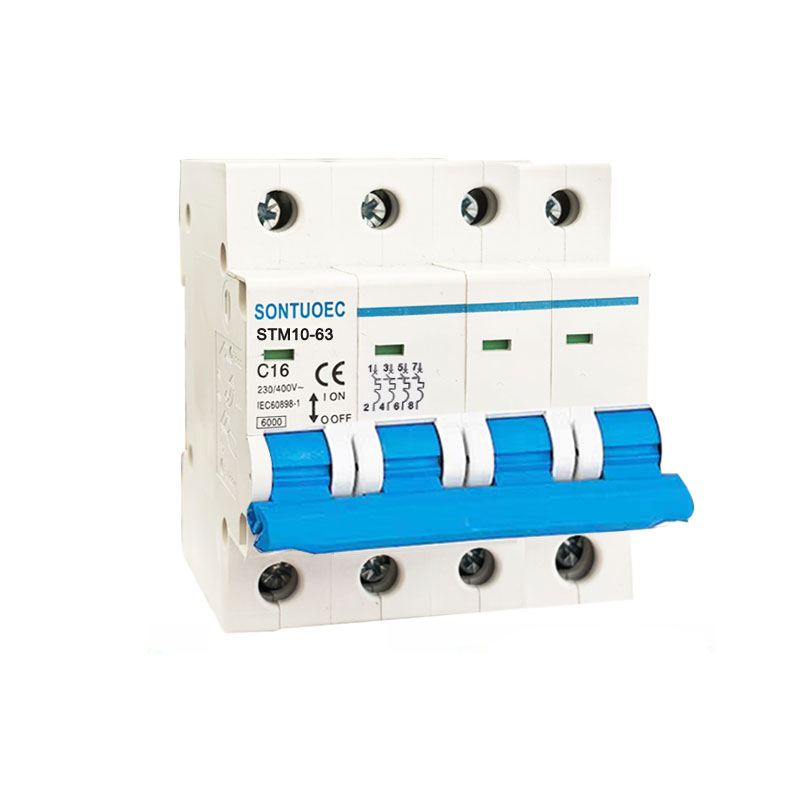

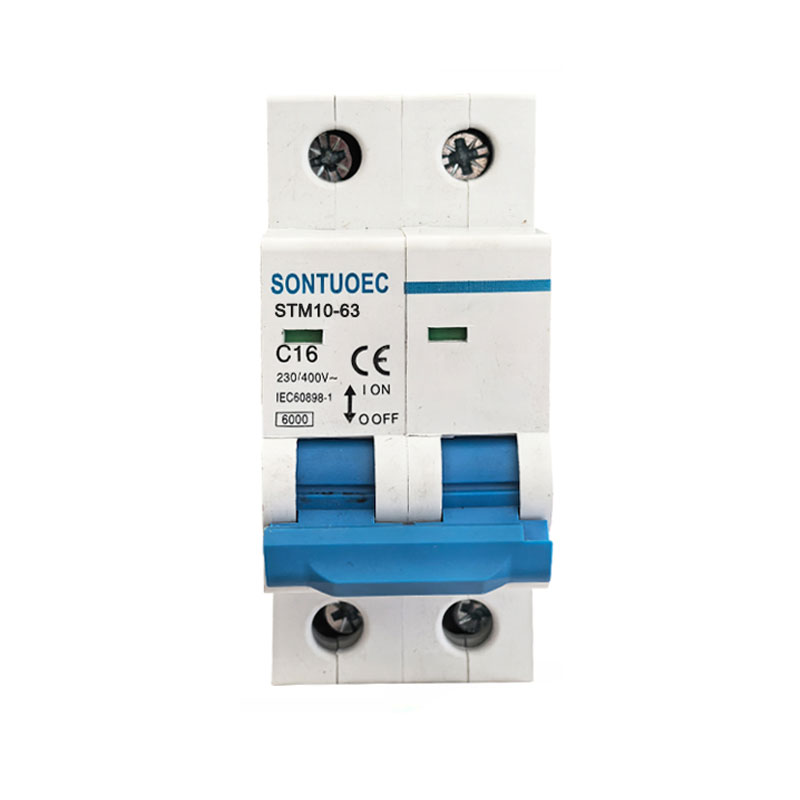

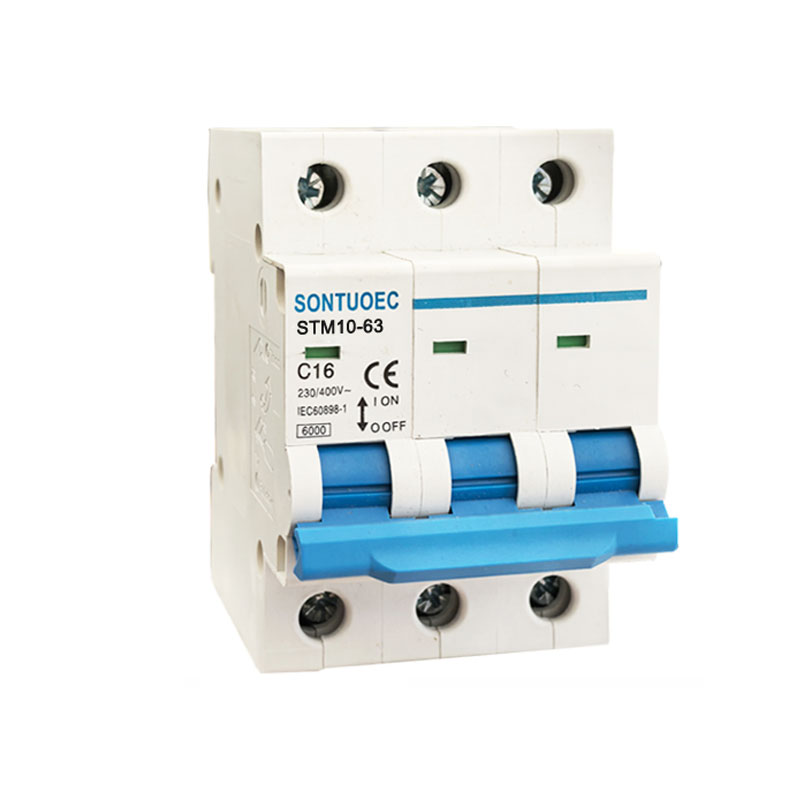

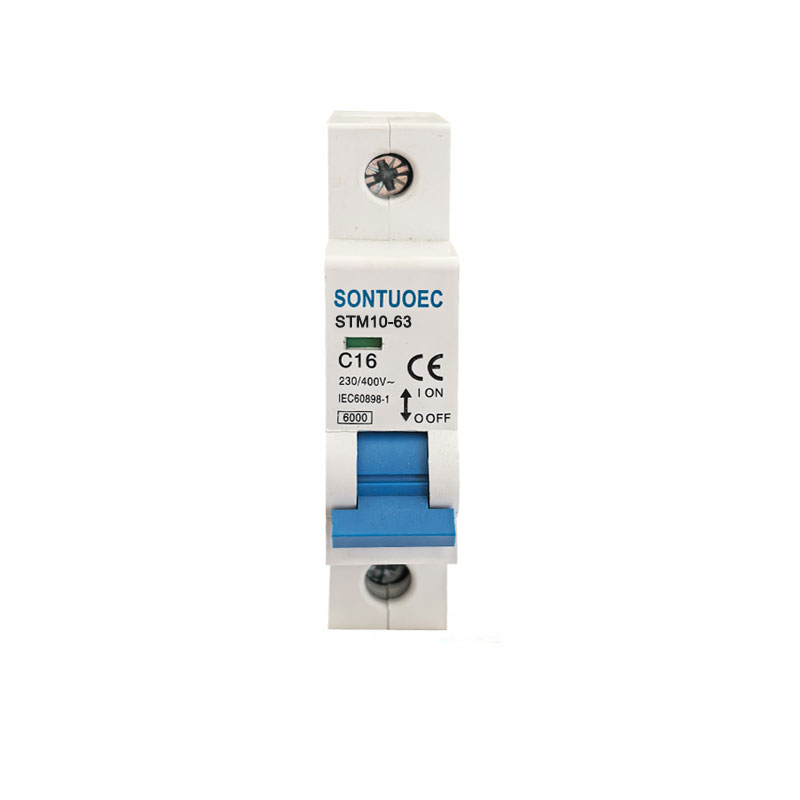

Direkte fabrikssalg MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC er en af de kinesiske leverandører/producenter, der har specialiseret sig i produktion af forskellige små elektriske apparater STM10-63 Series højbrydende miniatureafbryder har funktionerne struktur avanceret, ydeevne pålidelig, brydekapacitet høj, udseende elegant og dens skal og dele er lavet af materiale med slagfasthed, stærk flammehæmmende funktion. Den er velegnet til strømforsyningssystemer med 50 eller 60 frekvenser, Ue 400V og derunder, Ui 63A og derunder. Den er i overensstemmelse med standarderne IEC60898.1 og GB10963.1

Model:STM10-63

Send forespørgsel

Produkt beskrivelse

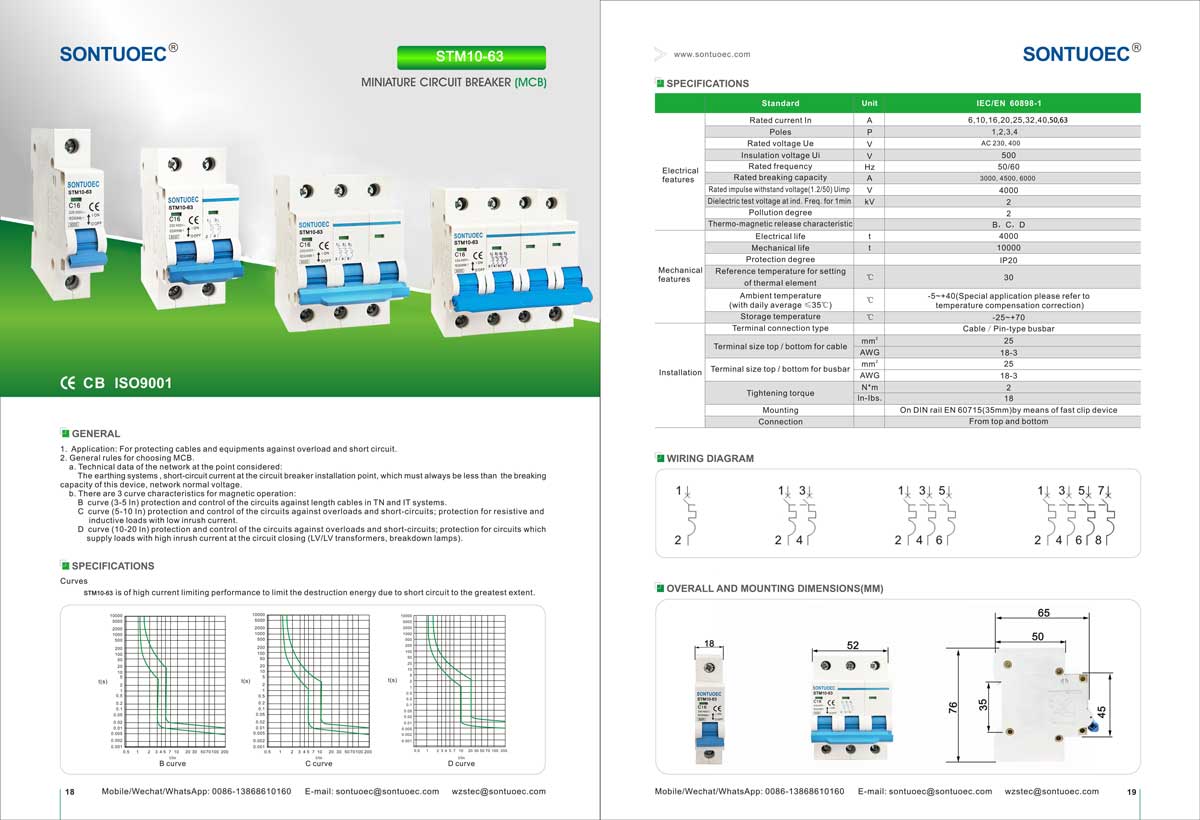

SPECIFIKATIONER:

	Standard		IEC/EN 60898-1
Elektrisk	Nominel strøm In	A	1,2,4,6,10,16,20,25,32,40,50,63A
funktioner	polakker	P	1,2,3,4
	Nominel spænding Ue	V	AC 230, 400
	Isolationsspænding Ui	V	500
	Nominel frekvens	Hz	50/60
	Nominel brudkapacitet	A	3000, 4500, 6000
	Nominel impulsmodstandsspænding(1,2/50)Uimp	V	4000
	Dielektrisk testspænding ved ind.Freq.i 1 min	Kv	2
	Forureningsgrad		2
	Termomagnetisk frigivelseskarakteristik		B,C,D
Mekanisk	Elektrisk levetid	t	4000
funktioner	Mekanisk liv	t	10000
	Beskyttelsesgrad		IP20
	Referencetemperatur for indstilling	ºC	30
	af termisk element	ºC	30
	Omgivelsestemperatur	ºC	-5~+40(Særlig anvendelse henvises til
	(med dagligt gennemsnit ≤35ºC)	ºC	temperaturkompensationskorrektion)
	Opbevaringstemperatur	ºC	-25~+70
Installation	Terminalforbindelsestype		Kabel/Pin-type samleskinne
	Klemmestørrelse top/bund til kabel	mm2	25
	Klemmestørrelse top/bund til kabel	AWG	18. marts
	Termisk størrelse top/bund til samleskinne	mm2	25
	Termisk størrelse top/bund til samleskinne	AWG	18. marts
	Tilspændingsmoment	N*m	2
	Tilspændingsmoment	I-lbs	18

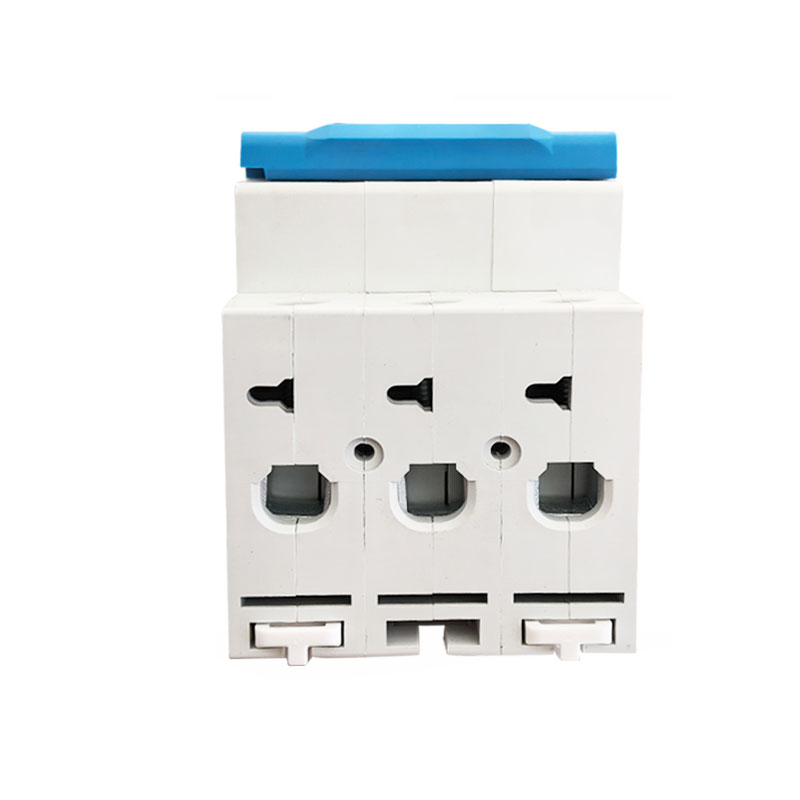

	Montering		på DIN-skinne EN 60715(35mm) ved hjælp af hurtig clipsanordning
	Forbindelse		Fra top og bund

Hovedfunktioner af STM10-63 Miniature Circuit Breaker

1. Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger MCB'ens nominelle værdi, vil STM10-63 Miniature Circuit Breaker automatisk afbryde kredsløbet inden for et bestemt tidsrum for at forhindre, at kredsløbet og udstyret overophedes.

2. Kortslutningsbeskyttelse: Når der opstår en kortslutning i kredsløbet, vil STM10-63 Miniature Circuit Breaker afbryde kredsløbet øjeblikkeligt for at forhindre kortslutningsstrømmen i at beskadige kredsløbet og udstyret.

3. Lækagebeskyttelse (nogle MCB'er har denne funktion): For MCB'er med lækagebeskyttelse, når der er lækage i kredsløbet, vil STM10-63 Miniature Circuit Breaker hurtigt afbryde kredsløbet for at beskytte personlig sikkerhed.

Princip for drift af MCB'er

MCB'er indeholder normalt en termisk magnetisk eller elektronisk udløsningsdetektor indeni, som bruges til at detektere ændringer i strømmen i kredsløbet. Når strømmen er unormal, udløser angriberen udløsningsmekanismen på MCB'en, hvilket får STM10-63 Miniature Circuit Breaker til hurtigt at afbryde kredsløbet.

1. Termisk magnetisk angriber: Den udnytter den varme, der genereres, når strømmen passerer gennem lederen til at udløse tripping. Når strømmen er for stor, opvarmes lederen, hvilket får bimetallet inde i det termiske magnetiske anslag til at bøje, hvilket udløser udløsningsmekanismen.

2. Elektronisk angriber: Den bruger elektroniske komponenter til at registrere aktuelle ændringer og kontrollere virkningen af udløsningsmekanismen. Når der detekteres en unormal strøm, sender den elektroniske afbryder et signal til udløsningsmekanismen for at afbryde kredsløbet.

Anvendelsesscenarier for MCB

MCB'er bruges i vid udstrækning i elektriske systemer i boliger, kommercielle og industrielle områder for at beskytte kredsløb og udstyr mod skader forårsaget af unormale strømme. De er normalt installeret i distributionsbokse, tavler eller styreskabe og bruges som hovedafbryder eller grenafbryder i et kredsløb.

Valg og installation af MCB'er

1.Valg: Når du vælger MCB'er, skal du overveje faktorer såsom kredsløbets nominelle strøm, spændingsniveau, beskyttelseskarakteristika, og om lækagebeskyttelse er påkrævet. Det er også vigtigt at sikre, at den valgte STM10-63 Miniature Circuit Breaker overholder lokale elektriske sikkerhedsstandarder og regulativer.

2.Installation: STM10-63 Miniature Circuit Breakers skal installeres i et tørt, ventileret miljø fri for ætsende gasser og sikre, at det er tilsluttet korrekt og sikkert. Under installationen skal relevante elektriske sikkerhedsforskrifter og driftsprocedurer overholdes.
