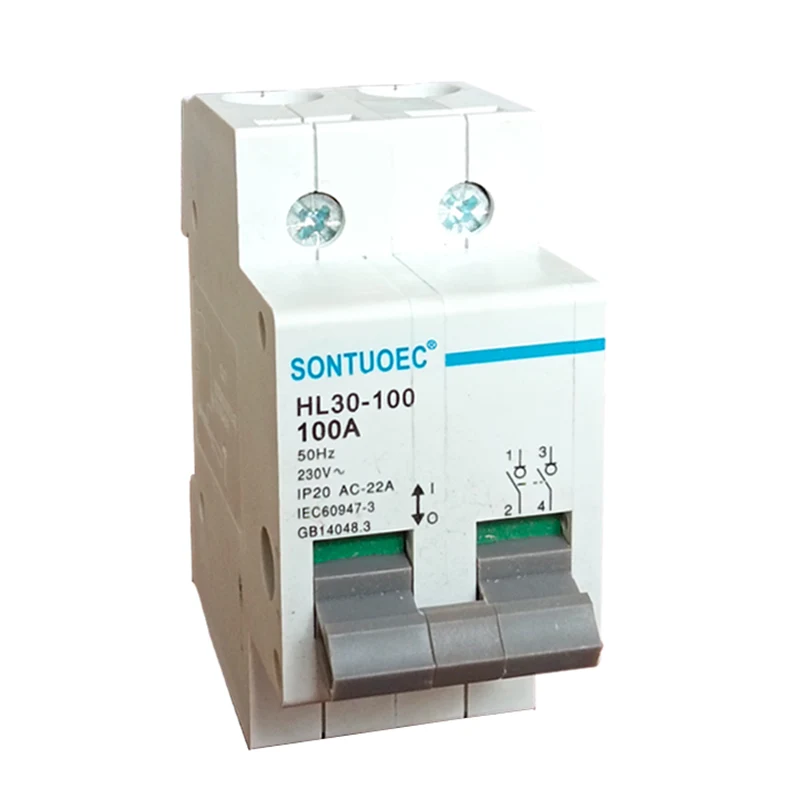

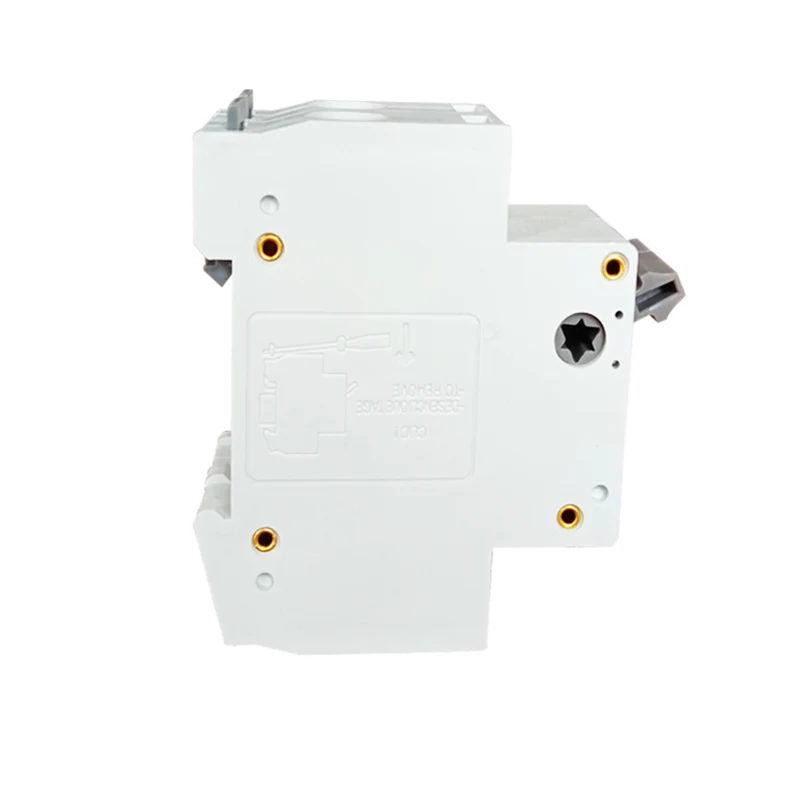

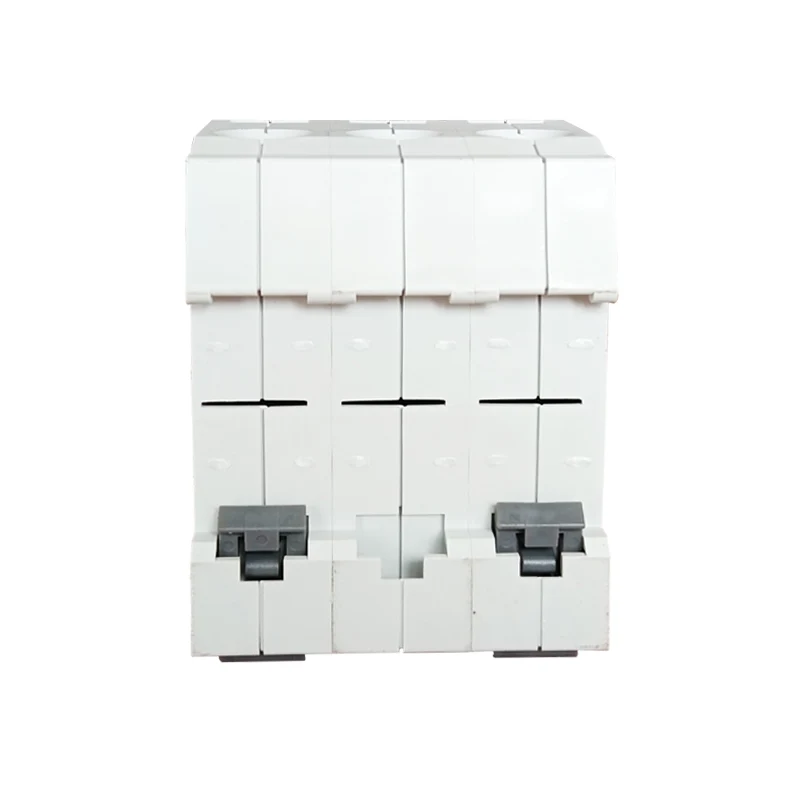

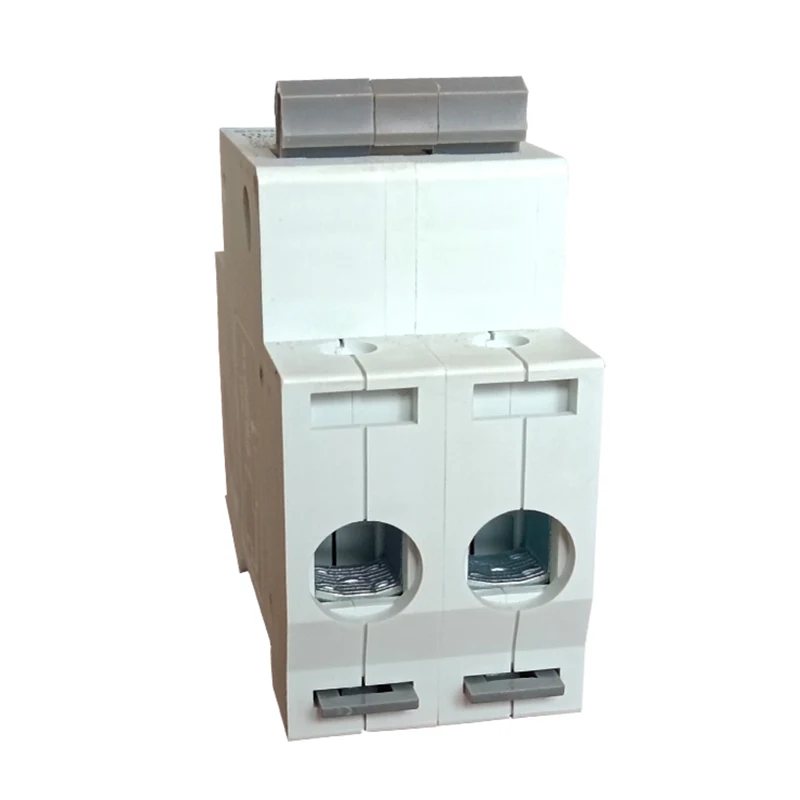

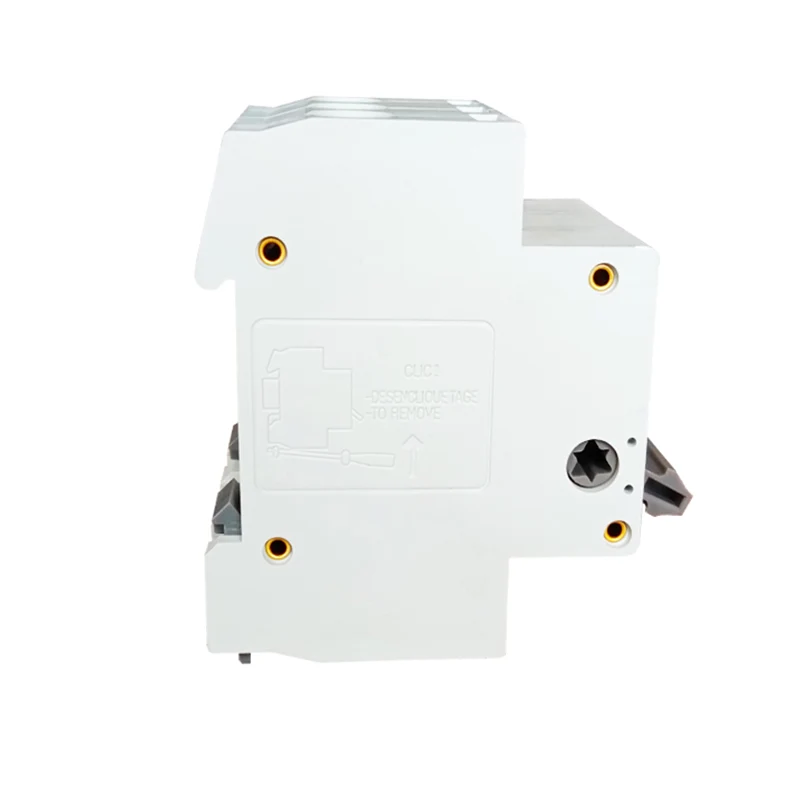

HL30-100 Isolator Switch

Sontuoec er en leverandør og grossist af HL30-100 isolatorkontakt med konkurrencedygtig kvalitet og pris i Kina.

Send forespørgsel

Produkt beskrivelse

Produktnavn	HL-30-serie isolatorkontakt
Pol	1p 2p 3p 4p
Bedømt Strøm	16,25a, 40a, 63a, 80a, 100a, 125a
Bedømt Spænding	1P: AC230V 2P, 3P.4P: AC400V
Isoleringsspænding Ui	690v
Bedømt Impuls modstå spænding (1,2/50) UIMP	6kV
Bedømt kort kredsløb modstå den aktuelle ICW	12le/1s
Bedømt kort Circuit Making Capacity ICM	20LE/0,1S
Bedømt fremstilling og brudkapacitet	3ie, 1,05ue, cosφ = 0,8
Brug kategori	AC-21B, AC-22A
Elektrisk Liv	1500
Mekanisk Liv	8500
Forurening Grad	3
Opbevaring Temperatur	-35ºC ~ +70ºC
Installation højde	<2000m
Maksimum Ledningskapacitet (nm²)	16 (20a ~ 63a) 50 (80A ~ 125A)
Maksimum Begræns drejningsmomentet	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Princip om drift

Princippet om drift af HL30-100 isolatorafbryder er relativt enkelt. Den indeholder en eller flere kontakter, der kan åbnes eller lukkes, når kontakten betjenes. Når kontakterne er lukket, er cellerne i batteripakken tilsluttet, så strømmen kan passere. Når kontakterne er åbne, er forbindelsen mellem cellerne brudt, og strøm kan ikke flyde.

Applikationsscenarier

1P, 2P, 3P, 4P Micro Switch Disconnector (MSD). Når HL30-100-isolatorafbryderen åbnes, er der isoleringsafstand mellem kontakterne og åbenlyse afbrydelsesmærket i henhold til stationskravet. Det kan bruges som hovedafbryder eller til at åbne eller lukke kredsløbet.
