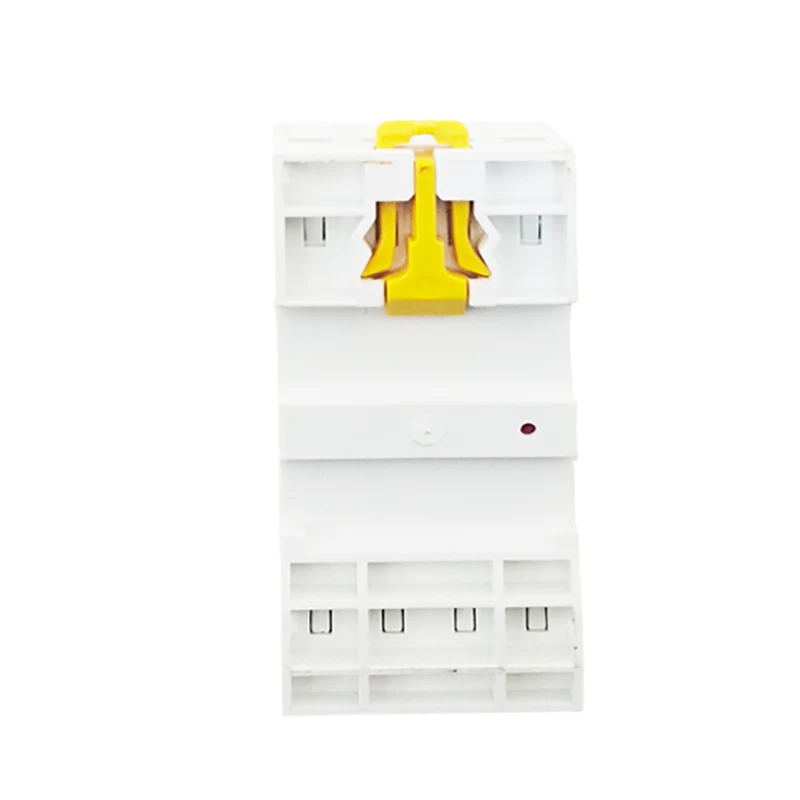

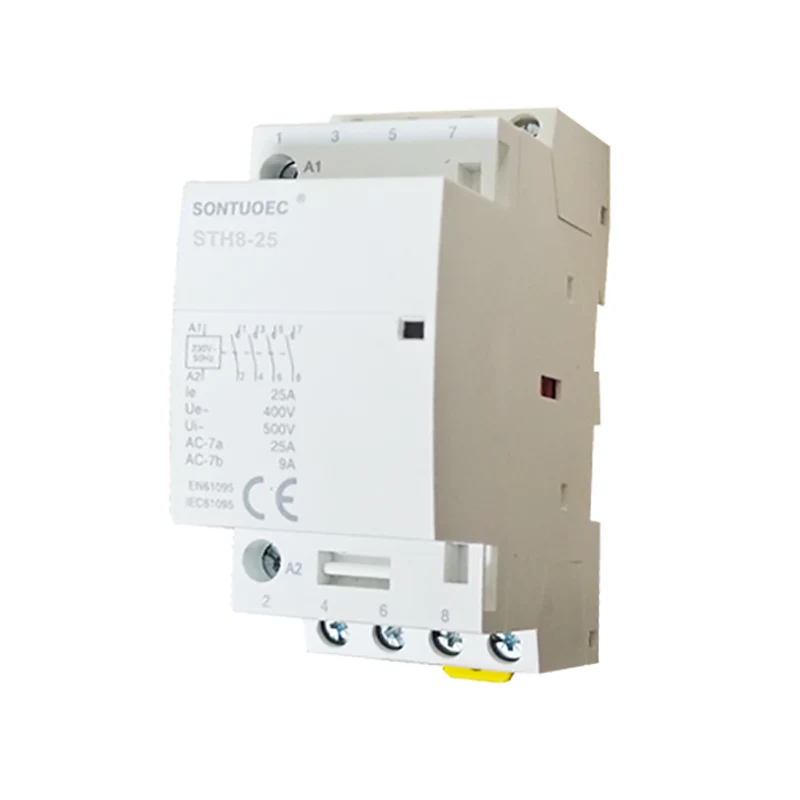

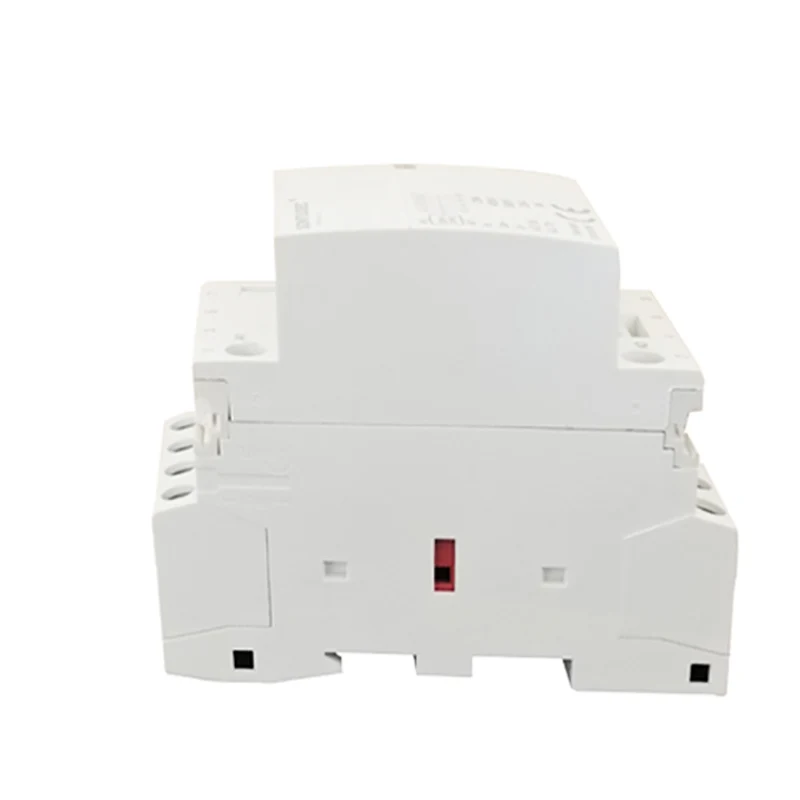

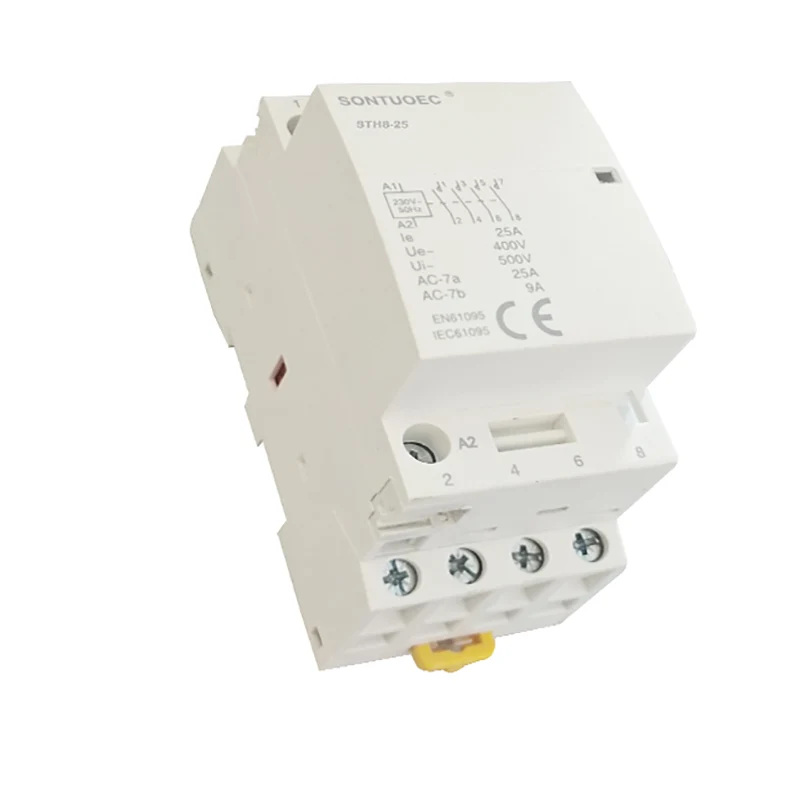

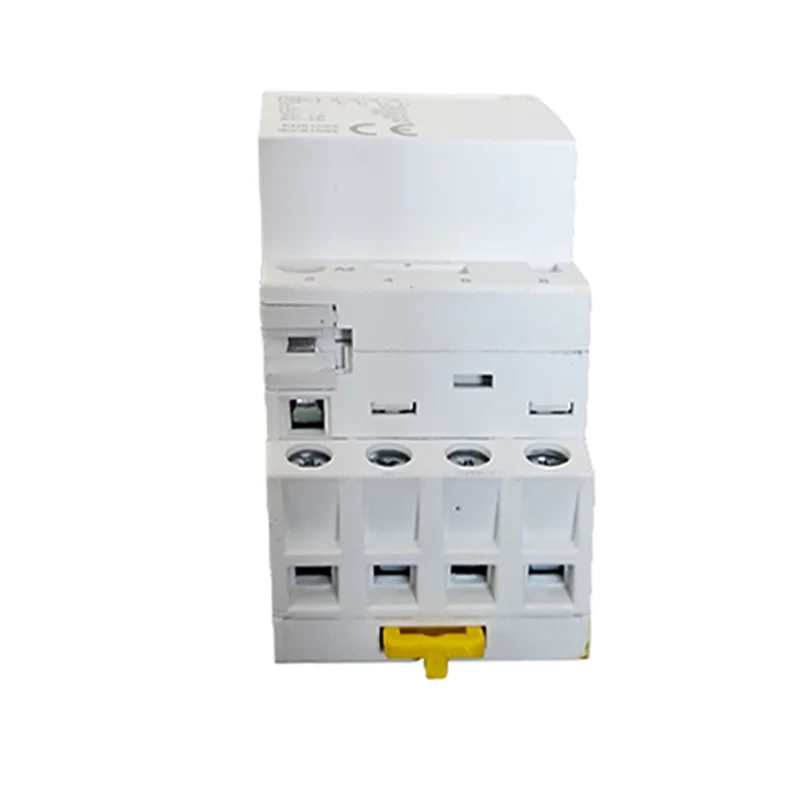

STH8-100-serien Husholdning AC-kontaktorer er primært designet til AC 50Hz (eller 60Hz) med en nominel driftsspænding op til 400V. De har en nominel driftsstrøm på op til 100A under AC-7A-brugskategori og op til 40A under AC-7B-brugskategori. Disse kontaktorer bruges til at kontrollere lave eller let induktive belastninger i bolig- og lignende applikationer samt til at kontrollere husholdningsmotorbelastninger. Produktet anvendes hovedsageligt i hjem, hoteller, lejligheder, kontorbygninger, offentlige bygninger, indkøbscentre, sportssteder osv. For at opnå automatiserede kontrolfunktioner. Standarder Overholdelse: IEC61095, GB/T17885.
Type | Kontaktor | ||||||
Bedømmelse a | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
AIDS | Ja | ||||||
BCTSINDICATION Hjælp | Ja | ||||||
Bactc Kontroller hjælpestoffer ved gul klip |
Ja |
Type | Bredde i 9 mm moduler |
||||
1p | Rating (LN) AC-7A |
Rating (LN) AC-7A |
Kontrollere
spænding (Vac) (50Hz) |

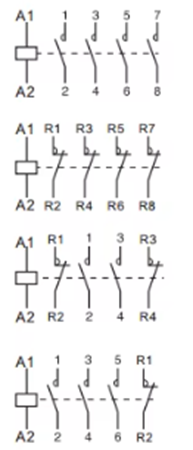

Kontakte | |
![]() |
16a | 6a | 24 | 1no | 2 |
20a | 7a | 110 | 1nc | ||
25a | 9a | 230 | |||
2p | |||||
![]() |
16a | 6a | 24 | 2NO | 2 |
20a | 7a | 110 | 1no+1nc | ||
25a | 9a | 230 | 2nc | ||
32a | 12a | 24 | 2NO | 4 | |
40a | 18a | 110 | 1no+1nc | ||
63a | 25a | 230 | 2nc | ||
100a | _ | 24 | 6 | ||
110 | 2NO | ||||
230 | |||||
3p | |||||
![]() |
16a | 6a | 24 | 3no | 4 |
20a | 7a | 110 | 3nc | ||
25a | 9a | 230 | |||
32a | 12a | 24 | 3no | 6 | |
40a | 18a | 110 | 3nc | ||
63a | 25a | 230 | |||
4p | |||||
![]() |
16a | 6a | 24 | 4NO | 4 |
20a | 7a | 110 | 4nc | ||
25a | 9a | 230 | 2no+2nc 3no+1nc |
||
32a | 12a | 24 | 4NO | 6 | |
40a | 18a | 110 | 4nc | ||
63a | 25a | 230 | 2no+2nc 3no+1nc |
||
100a | _ | 24 | 4NO | 12 | |
110 | |||||
230 |
Husholdnings AC -kontaktor består normalt af følgende dele:
Kontaktsystem: inklusive hovedkontakter og hjælpekontakter. Hovedkontakten bruges til at tænde og bryde hovedkredsløbet, som normalt har en større nominel strøm; Hjælpekontakten bruges til at tænde og bryde kontrolkredsløbet, som har en mindre klassificeret strøm.
Elektromagnetisk system: Det består af jernkerne, anker og spole. Når spolen er energisk, genererer kernen et magnetfelt, der tiltrækker ankeret og lukker kontakterne; Når spolen er slukket, forsvinder magnetfeltet, ankeret frigøres, og kontakterne er brudt.
ARC -slukningsanordning: Bruges til at slukke buen, når kontakterne er koblet, hvilket forhindrer, at buen forårsager skade på kontakterne.
Shell og tilbehør: Skallen bruges til at beskytte de interne komponenter mod påvirkning af det ydre miljø; Tilbehøret inkluderer monteringsbeslag, terminaler osv., Som bruges til at realisere installationen og ledningen af kontaktoren.
Arbejdsprincippet for husholdnings -AC -kontaktorer er baseret på princippet om elektromagnetisk induktion. Når spolen er energisk, genererer Iron Core et magnetfelt, der tiltrækker ankeret og lukker kontakterne; Når spolen er slukket, forsvinder magnetfeltet, ankeret frigøres, og kontakterne er frakoblet. Ved at kontrollere energi og de-energisation af spolen kan fjernbetjening og beskyttelse af husholdningskredsløb realiseres.
De vigtigste tekniske parametre for husholdnings AC -kontaktorer inkluderer nominel spænding, nominel strøm, nominel frekvens, forbindelses- og brudkapacitet og så videre. Valget af disse parametre skal bestemmes i henhold til den faktiske situation i husholdningskredsløbet for at sikre den normale drift og sikker anvendelse af kontaktoren.
Bedømt spænding: henviser til spændingsniveauet, når kontaktoren fungerer normalt.
Bedømt strøm: Henviser til den maksimale strøm, som kontaktoren kan modstå i lang tid under den nominelle spænding.
Bedømt frekvens: Hyppigheden af strømforsyningen, når kontaktoren fungerer normalt.
Tilslutning og brudkapacitet: Den maksimale strøm, som kontaktoren pålideligt kan forbinde og bryde under de specificerede betingelser.
