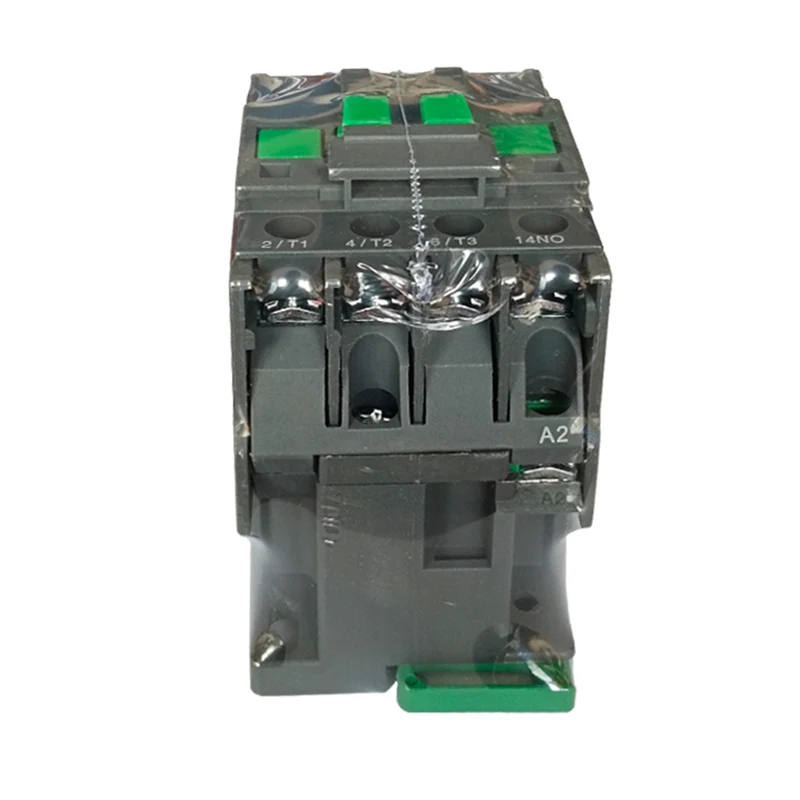

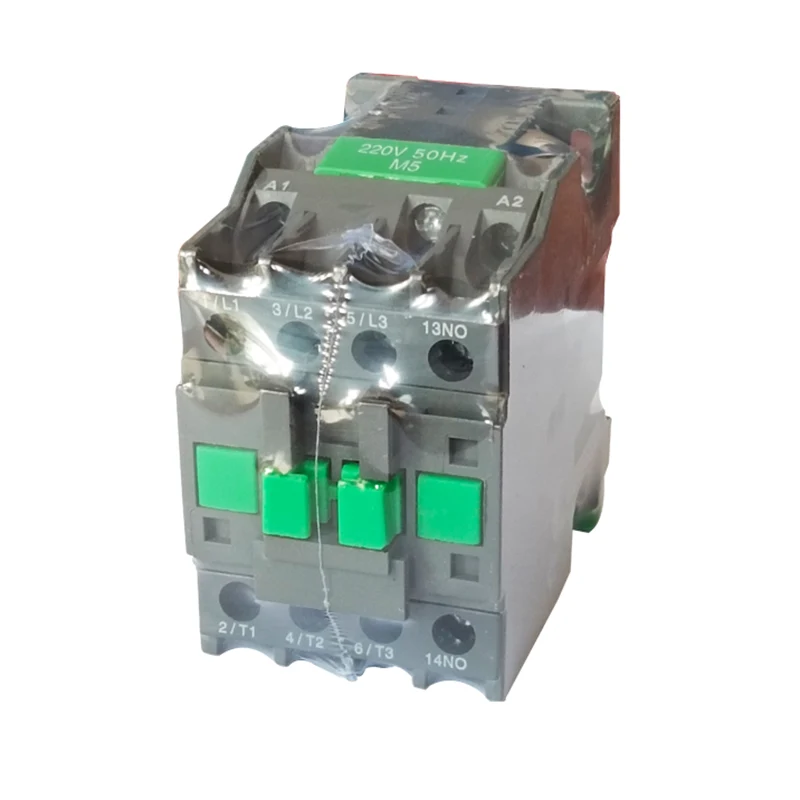

LC1-N Type AC-kontaktor

LC1-N Type AC-kontaktorer er egnede til brug i kredsløb med AC 50Hz eller 60Hz, spændinger op til 660V (op til 690V for nogle modeller) og strømme op til 95A. Det bruges til at forbinde og bryde kredsløb over lange afstande såvel som ofte at starte og kontrollere vekselstrømsmotorer.

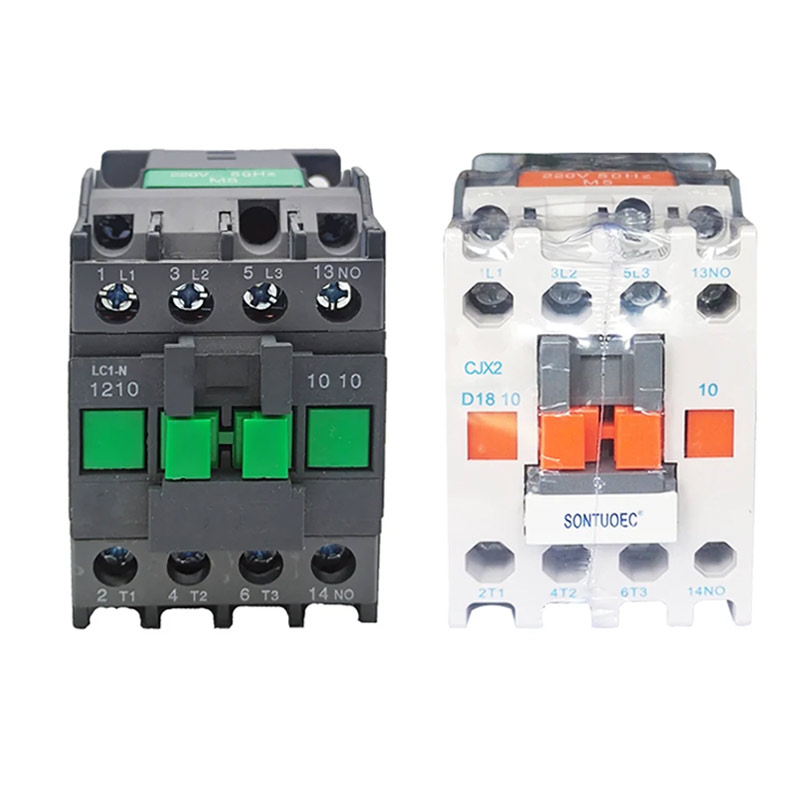

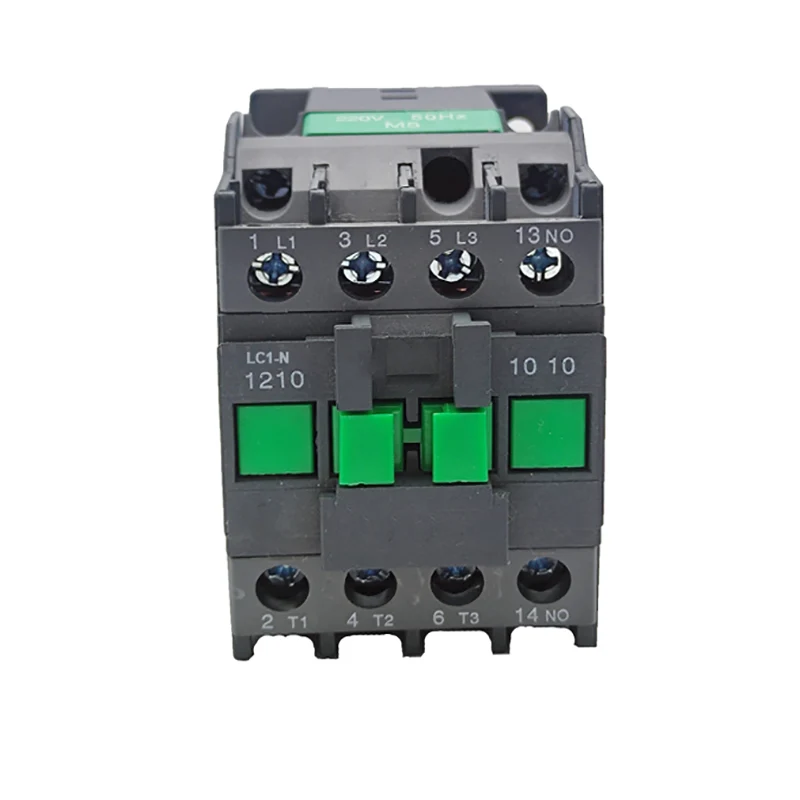

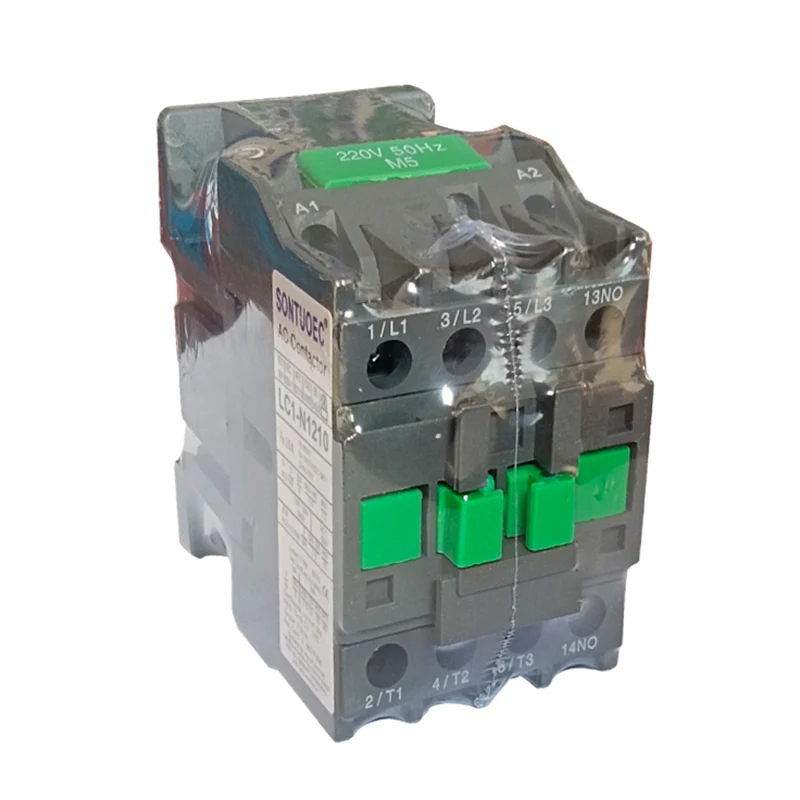

Model:LC1-N1210

Send forespørgsel

Produkt beskrivelse

Type		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Bedømt arbejdsstrøm (A)	AC3	9	12	18	25	32	40	50	65	80	95
Bedømt arbejdsstrøm (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-vurderinger af 3-fase Motors 50/60Hz inkategori AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bedømt varmestrøm (A)		20	20	32	40	50	60	80	80	125	125
Elektrisk liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisk liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanisk liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Antal kontakterne	3p+nr					3P+NC+NO
Antal kontakterne	3P+NC					3P+NC+NO

Strukturelle funktioner

Modulært design: LC1-N Type AC-kontaktor vedtager modulært design med komplet funktionskombination, hvilket er praktisk for brugerne at vælge og kombinere efter deres behov.

Elektromagnetisk system: inklusive elektromagnetisk spole og jernkerne, som er en vigtig del af kontaktoren, der er afhængig af det for at drive lukningen og afbrydelse af kontakter.

Kontaktsystem: inklusive hovedkontakt og hjælpekontakt. Hovedkontakten bruges til at forbinde og bryde hovedkredsløbet og kontrollere den større strøm; Hjælpekontakten er i kontrolkredsløbet for at imødekomme kravene i forskellige kontrolmetoder.

Bueslukningssystem: Udstyret med en lysbue-slukningsindretning, generelt halvt lukkede langsgående spalte lerbue-slukningsdæksel, og udstyret med et stærkt magnetisk blæserbue-kredsløb for at sikre, at kontakterne til at bryde kredsløbet genereret af lysbuen er pålideligt slukket, reducerer bueskaden i kontakterne.

Princippet om operation

Når kontrolkredsløbet er aktiveret, genererer den elektromagnetiske spole et magnetfelt, der tiltrækker jernkernen til at drive kontakterne til at lukke, hvilket forbinder kompressorens hovedkredsløb. Når kontrolkredsløbet er slukket, forsvinder magnetfeltet, jernkernen nulstilles under virkningen af fjederen, kontakten er afbrudt, og kompressorens hovedkredsløb er også frakoblet.
