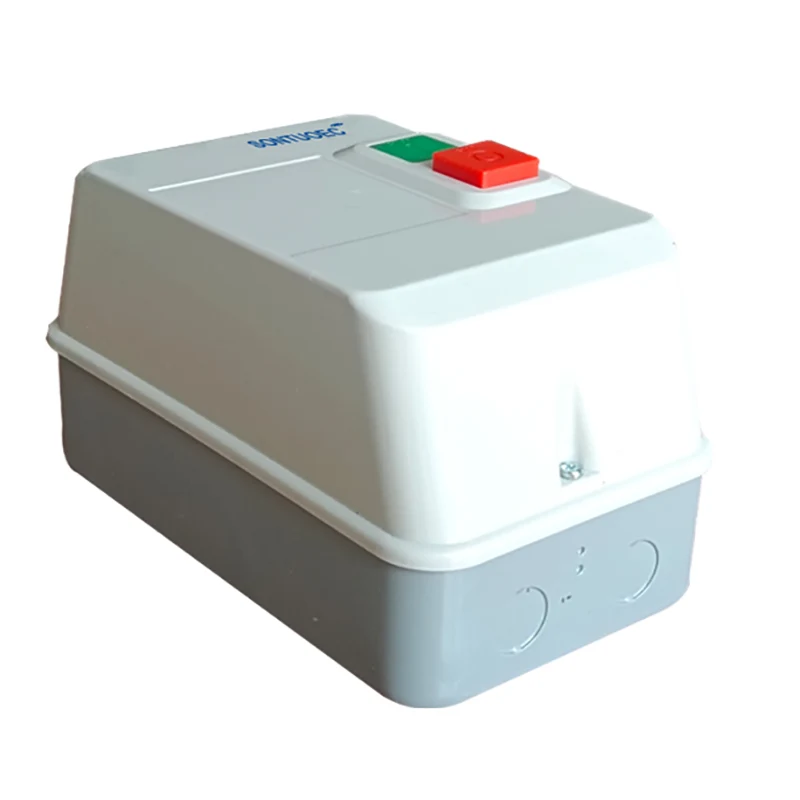

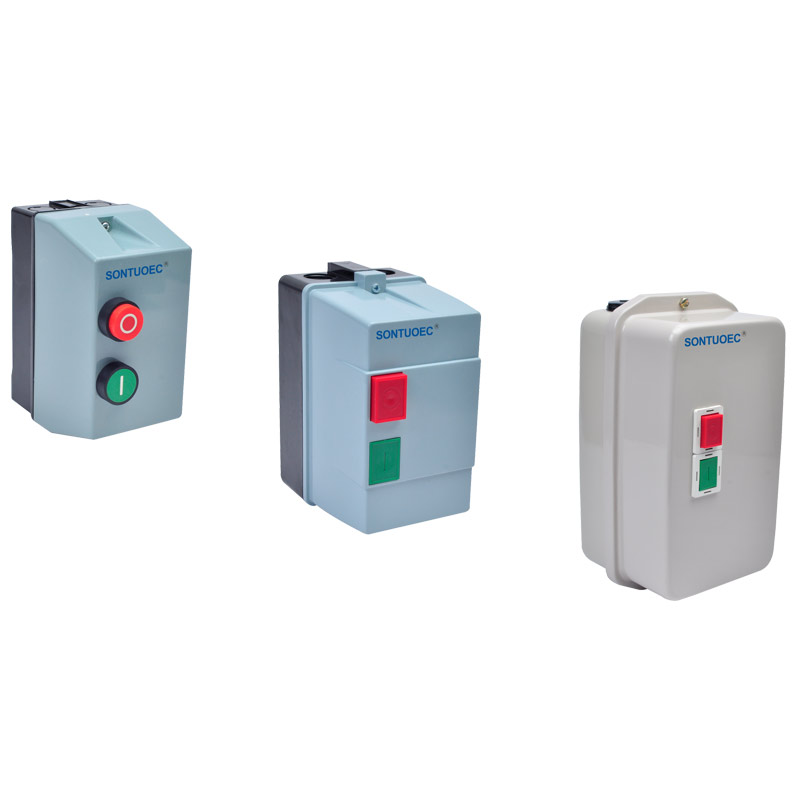

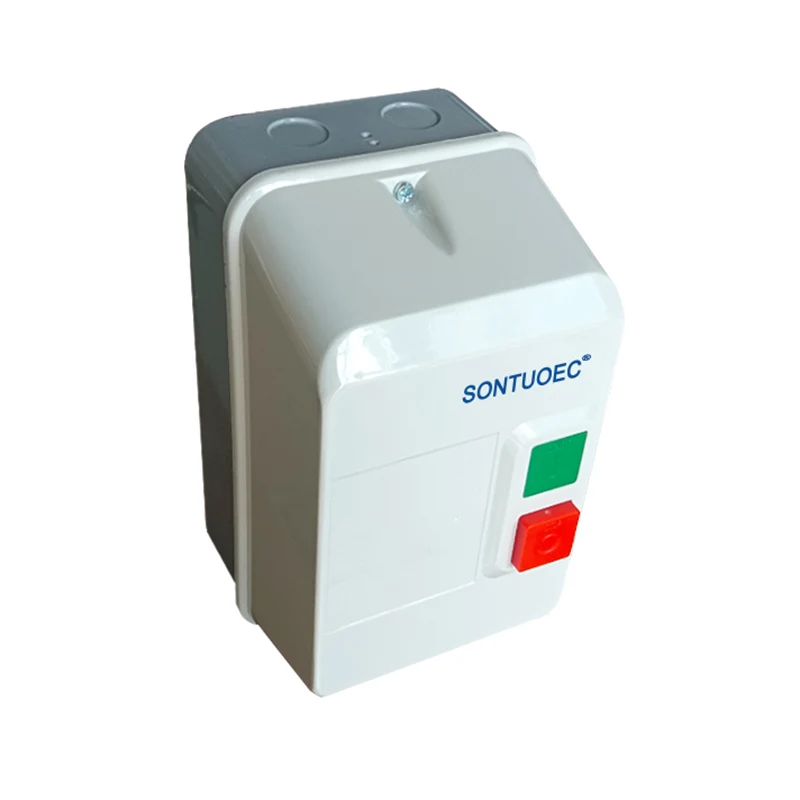

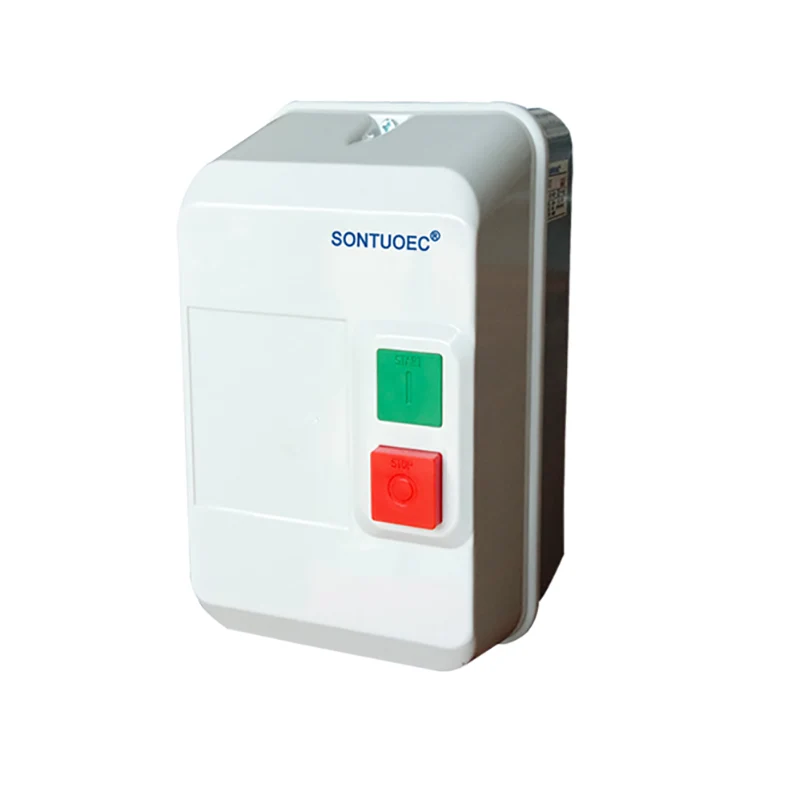

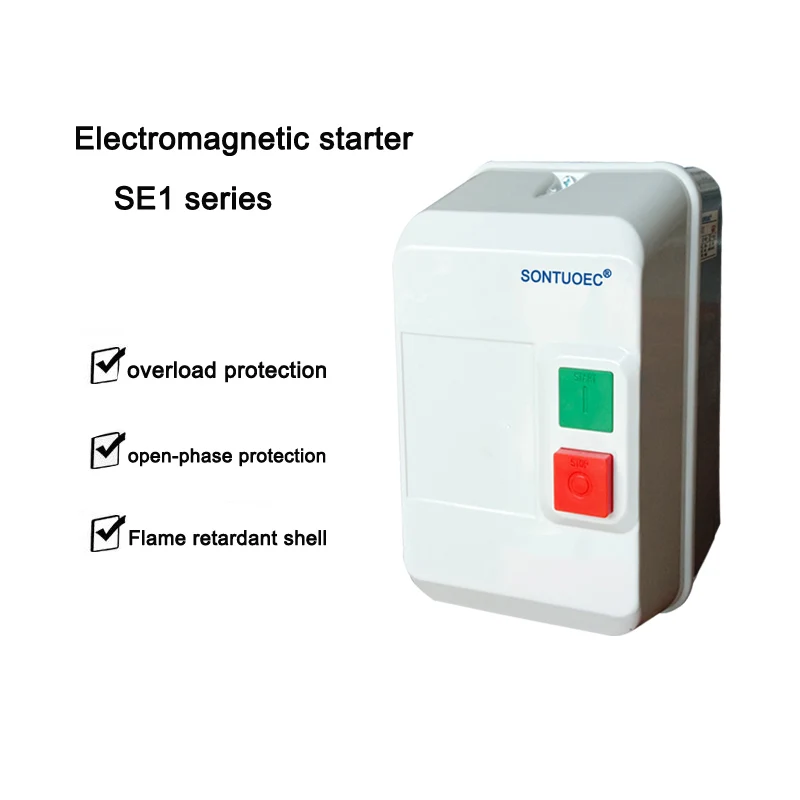

Magnetic Starter (DOL)

Magnetisk starter (DOL) motoren, dvs. en magnetisk switch bruges til at kontrollere starten og stop af motoren (eller motorer). Magnetiske switches spiller en nøglerolle her ved at kontrollere kredsløbets on-off i henhold til ændringer i det ydre magnetfelt og dermed realisere motorens kontrol.

Send forespørgsel

Produkt beskrivelse

Specifikationer

Produkttilstand Nr. An. Specifikatiol	SLE1-09 og 12	Dobbelt i sultet, beskyttet Tolp429 (3) eller, F659 (4)
Indkapsling	SLE1-18 og 25	Dobbelt i sultet, beskyttet Tolp427 (3) eller, F5577 (4)
	SLE1-32 og 95	Matal, LP65 til 559
Kontrol (2 push -knapper moufited on kabinetdæksel)	SLE1-32 og 95	1 grøn startknap '1', 1Red Stop/Teset Buttion “O”
Forbindelser	SLE1-32 og 95	Electricol Power and Control Recircuit Connections

Hoved tekniske parametre:

Type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5,5/7,5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5,5/7,5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Rettet opvarmningsstrøm (a)			25	32	40	50	60	80		125
Retteret modsat volage (V) 660
Auxicary kontakt AC-15	Kontakte	standard	1no				1no+1nc
	Rettet strøm (a)	220v	1.6
	Rettet strøm (a)	380V	0.95
Suitabie termiske relæer		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Indkapslingsklassificering		LP65

Princip om drift

Driftsprincippet for en magnetisk switch -startmotor er hovedsageligt baseret på påvirkningen af et magnetfelt og arbejdsprincippet for en DC -motor. Når et eksternt magnetfelt kommer tæt på en magnetisk switch, udløser det et magnetisk sensingelement (f.eks. Et rør) inde i kontakten, hvilket får det til at lukke eller bryde kontakter og således kontrollere åbningen og lukningen af kredsløbet. Når kredsløbet er lukket, strømmer strømmen gennem motoren, hvilket får den til at begynde at rotere. DC Motors arbejder på den anden side med det princip, at en energisk dirigent bevæger sig i et magnetfelt ved virkningen af en elektromagnetisk kraft.

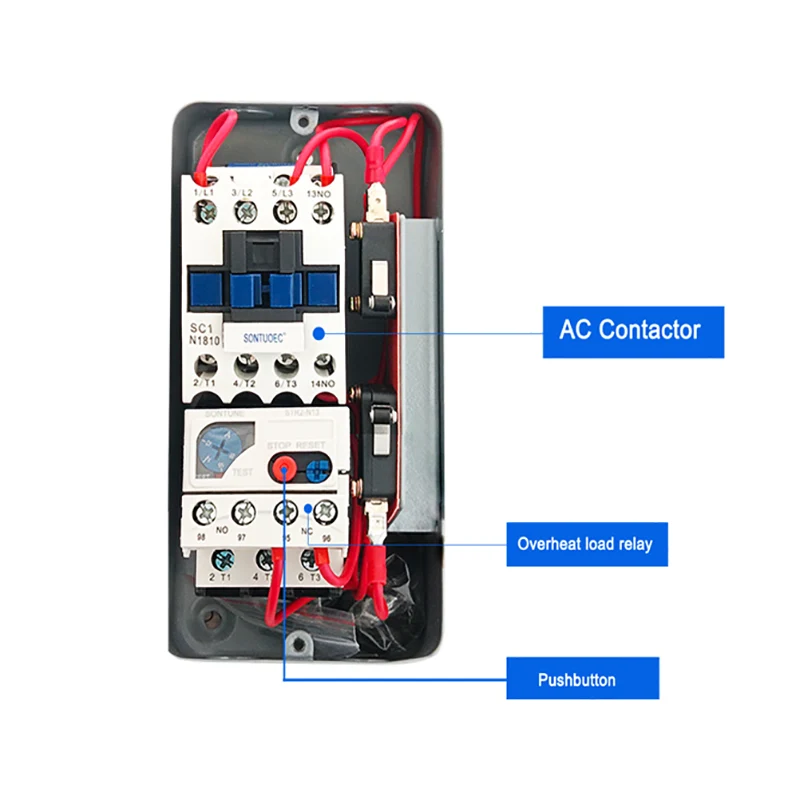

Hovedkomponenter

Magnetisk switch: Består normalt af et magnetisk sensingelement og en triggerindretning, der bruges til at detektere eksterne magnetiske felter og kontrollere tanden/slukket for et kredsløb.

Elektrisk motor: En enhed, der konverterer elektrisk energi til mekanisk energi og driver forskellige enheder gennem rotation.

Kontrolkredsløb: Bruges til at modtage eksterne signaler og kontrollere arbejdstatus for magnetisk switch og motor i henhold til signalerne.
