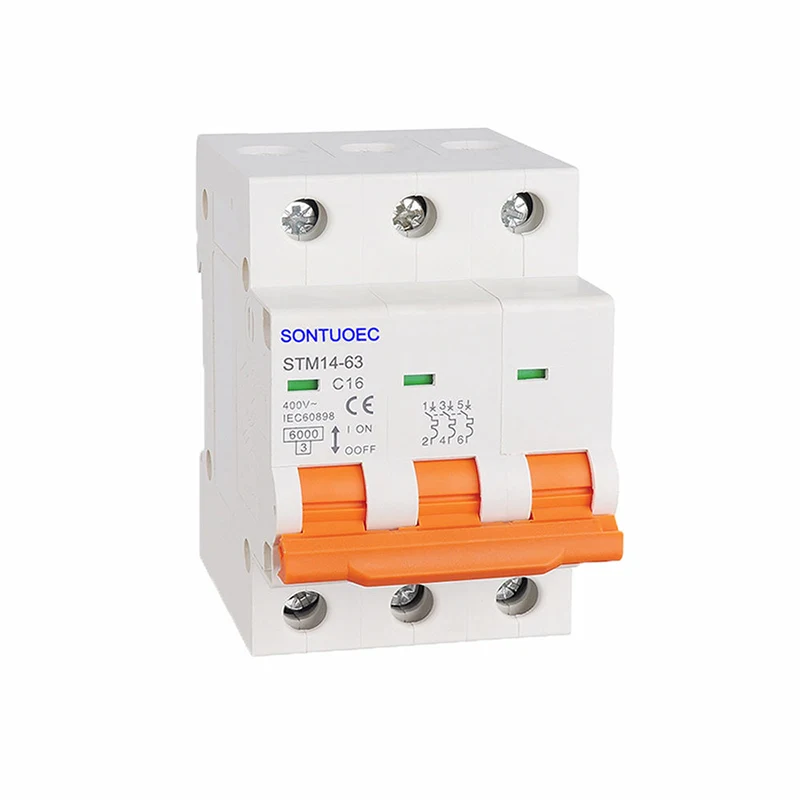

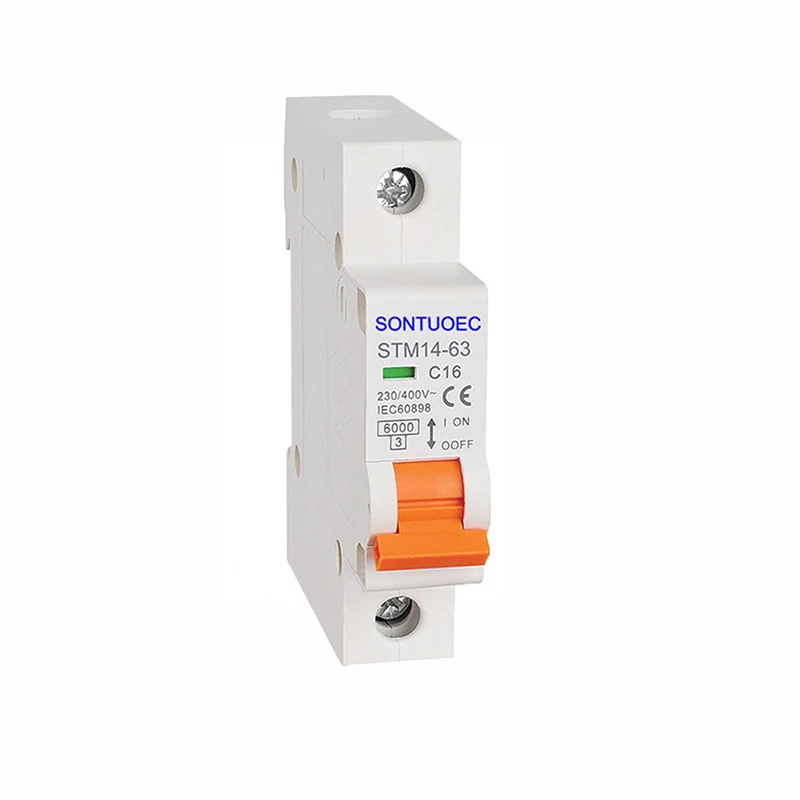

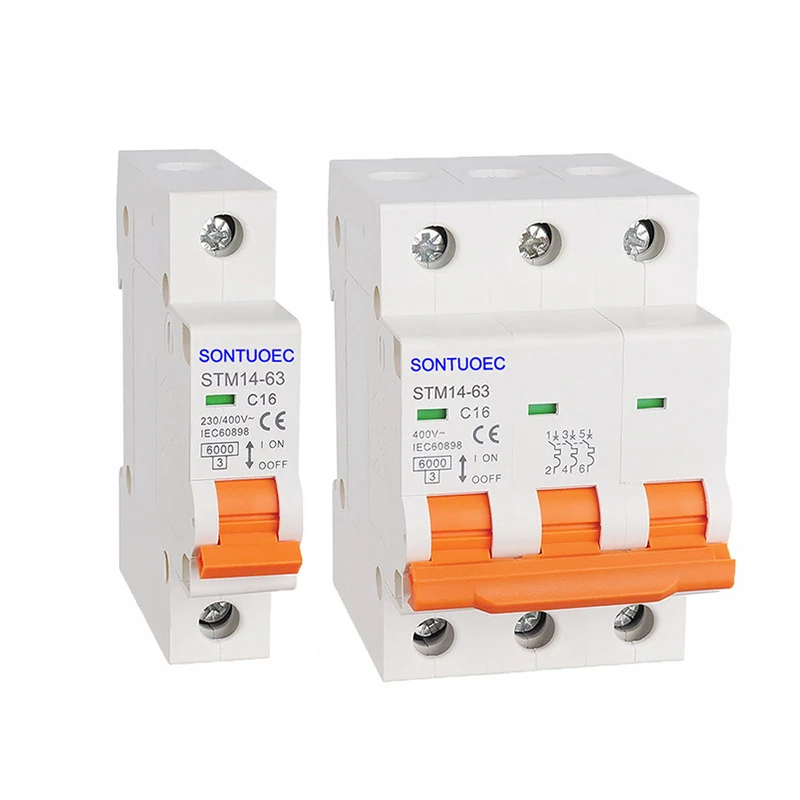

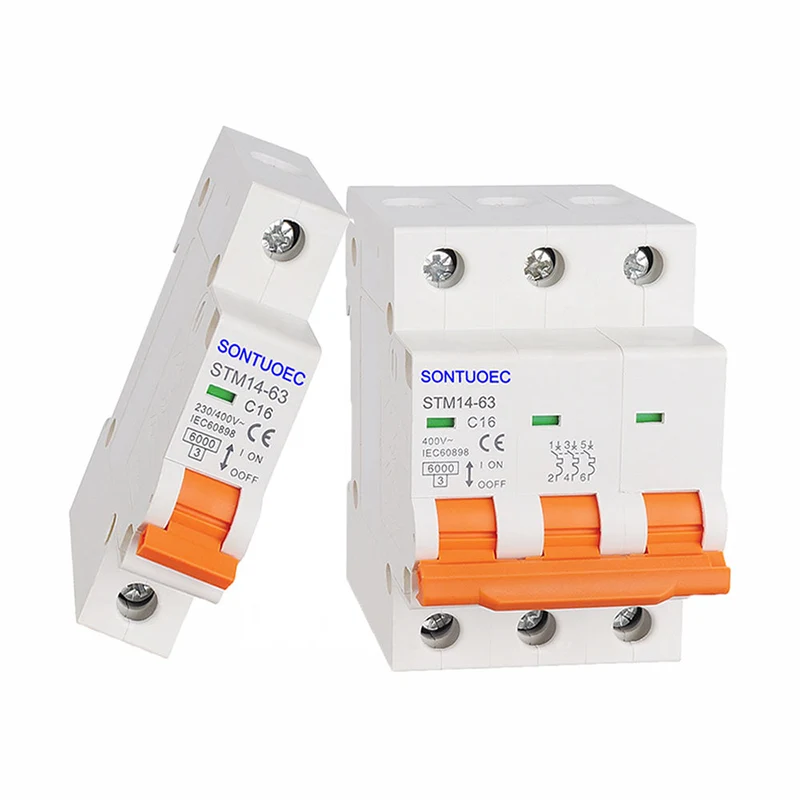

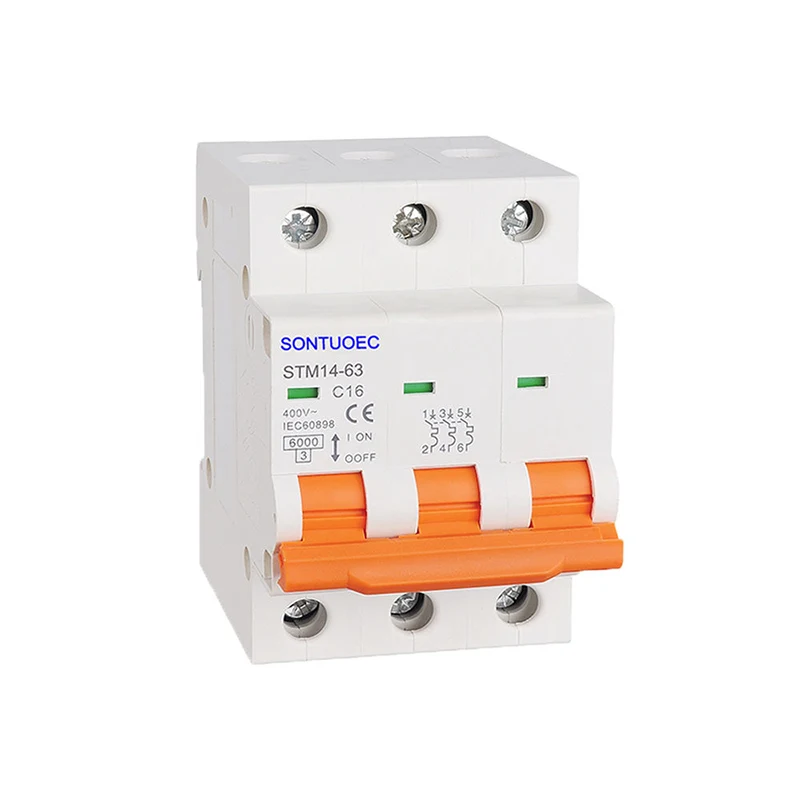

Mini MCB Miniature Circuit Breaker

Mini MCB Miniature Circuit Breaker er en automatisk betjent elektrisk switch designet til at beskytte elektriske kredsløb mod skader forårsaget af overbelastning eller kortslutninger. Det er i stand til at tænde, bære og bryde strøm under normale kredsløbsbetingelser samt tænde, bære i en bestemt periode og bryde strøm under specificerede unormale kredsløbsbetingelser.

Model:STM14-63

Send forespørgsel

Produkt beskrivelse

Model	STM14-63
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Tripping Curve	B, C, d
Bedømt kortslutningskapacitet (ICN)	3KA, 4,5 ka, 6ka
Bedømt strøm (IN)	1,2,4,610,16,20,25,32,40,50,63a
Bedømt spænding (UN)	AC230 (240)/400 (415) v
Magnetiske udgivelser	B -kurve: mellem 3in og 5 in C -kurve: Mellem 5in og 10in D kurve: mellem 10in og 14in
Elektromekanisk udholdenhed	Over 6000 cyklusser

Funktioner og fordele

Lille størrelse: Mini MCB Miniature Circuit Breaker er kendetegnet ved lille størrelse og let vægt, hvilket er let at installere og bruge.

Pålidelig drift: dens interne struktur og materialer er godt designet for at sikre, at strømforsyningen hurtigt afskæres, når der er en overbelastning eller kortslutning i kredsløbet for at beskytte elektrisk udstyr og personlig sikkerhed.

Meget brugt: Det er vidt brugt i bolig-, kommercielle bygninger og industrifaciliteter som det mest almindeligt anvendte terminalbeskyttelsesapparat i opbygningen af elektriske terminalfordelingsenheder.

Princip om drift

Mini MCB arbejder med princippet om kortslutning og overbelastningsbeskyttelse ved at overvåge strømmen. Når der opstår en kortslutningsfejl i et kredsløb, vil MCB straks afbryde kredsløbet for at forhindre overdreven strøm i at forårsage brand og andre sikkerhedshændelser. Når der er en overbelastning i kredsløbet, vil MCB forsinke afbrydelse af kredsløbet i en bestemt periode for at beskytte elektrisk udstyr mod skader. Derudover har nogle Mini MCB'er en overspændingsbeskyttelsesfunktion, der afskærer kredsløbet, når spændingen er unormal (for høj) til at forhindre skade på elektrisk udstyr.

Typer og muligheder

Mini MCBS fås i forskellige typer for at imødekomme behovene i forskellige elektriske systemer. Almindelige typer inkluderer:

Standard: Typisk brugt i bolig- og kommercielle bygninger med parametre som nominel strømområde, nominel spænding, kortslutningsafbrydelse af kapacitet og antal poler.

Isoleret: Kan fuldstændigt isolere strømkilden og belastningen til sikker vedligeholdelse af elektriske systemer.

Segmenteret kredsløbstype: Inden for det nominelle aktuelle interval kan MCB's afbrydelsesfunktion skiftes for at opretholde den aktiverede tilstand af en del af kredsløbet.

Reststrømstype: Også kendt som lækagebeskyttelseskontakter er de i stand til at detektere lækagefejl i kredsløb og automatisk afskære strømforsyningen.

Overbelastningsbeskyttelsestype: i stand til at detektere overdreven strøm og afskære strøm til at beskytte elektrisk udstyr og ledninger.

Multifunktionstype: Integrerer en række funktioner, såsom overbelastningsbeskyttelse, kortslutningsbeskyttelse og lækagebeskyttelse.

Kontroltype: Tillader operatøren at manuelt åbne eller lukke kredsløbet for kontrol af elektrisk udstyr.

Når man vælger mini MCBS, skal faktorer som nominel spænding, nominel strøm, brudkapacitet, driftsegenskaber og miljøforhold overvejes. Det er også nødvendigt at vælge den passende type MCB i henhold til de specifikke kredsløb og belastningskrav.
