RCCB B Model Reststrømsafbryder

RCCB B Model Residual Current Breaker beskytter i tilfælde af kontinuerlig fejlstrøm på trefasede netværk. Den bruges normalt inden for genopladningsstation, medicinske apparater og instrumenter, controllere og drev med variabel hastighed, batteriopladninger og invertere(DC)...STID-B overholder IEC/EN61003EN-standarderne IEC/EN61038.

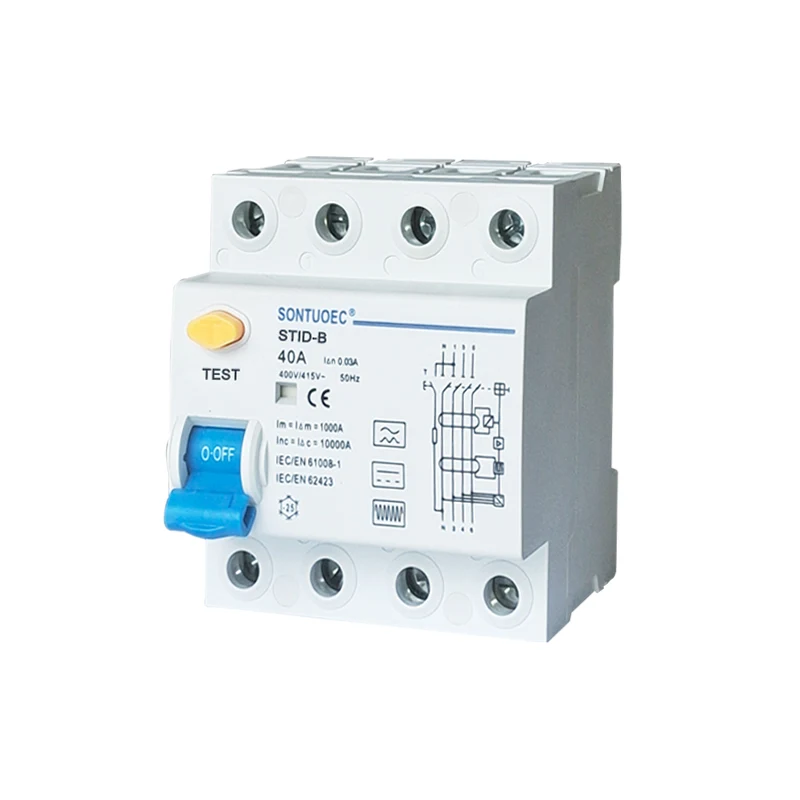

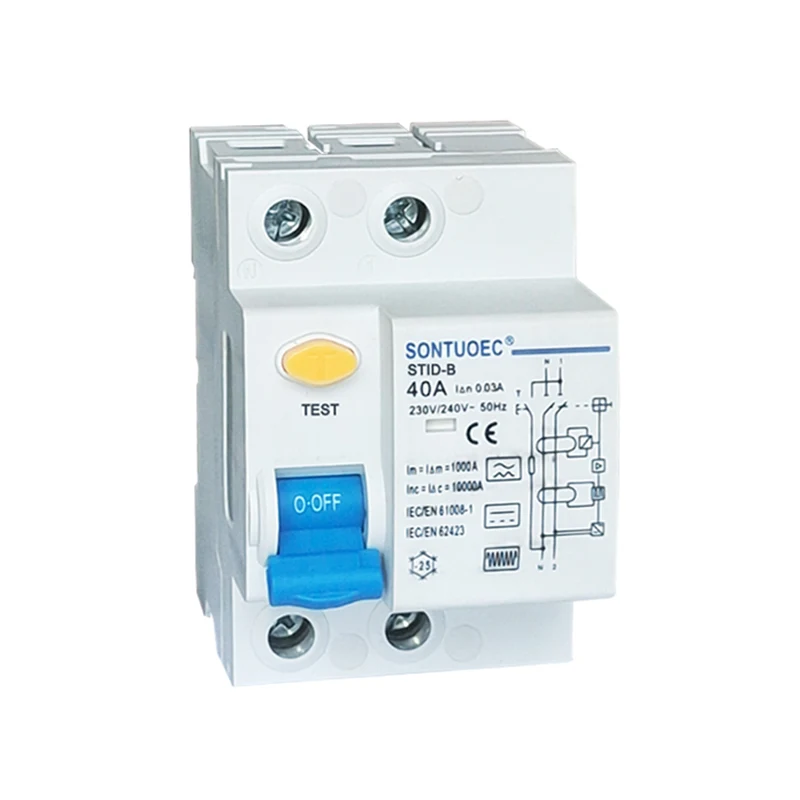

Model:STID-B

Send forespørgsel

Produkt beskrivelse

Elektrisk Feature	Standard		IEC/EN62423&IEC/EN61008-1
	Type (bølgeform af jordlækagen registreret)		B
	Nominel strøm In	A	25,40,63
	polakker	P	1P+N,3P+N
	Nominel spænding Ue	V	IP+N:230/240V;3P+N:400/415V
	Nominel følsomhed I n	A	0,03,0,1,0,3
	Isolationsspænding Ui	V	500
	Vurderet restfremstilling og	A	500(In=25A/40A)
	brydeevne I m	A	630(In=63A)
	Kortslutningsstrøm I c	A	10000
	SCPD sikring	A	10000
	Pausetid under I n	s	≤0,1
	Nominel frekvens	Hz	50
	Nominel impulsmodstandsspænding(1,2/5,0)Uimp	V	4000
Mekanisk funktioner	Dielektrisk testspænding ved ind. Fred. i 1 min	kv	2.5
	Forureningsgrad		2
	Elektrisk levetid		2000
	Mekanisk liv		10000
	Fejlstrømindikator		Ja
	Beskyttelsesgrad		IP20
	Omgivelsestemperatur (med dagligt gennemsnit 35 )	ºC	-40~+55ºC
	Opbevaringstemperatur	ºC	-40~+70ºC

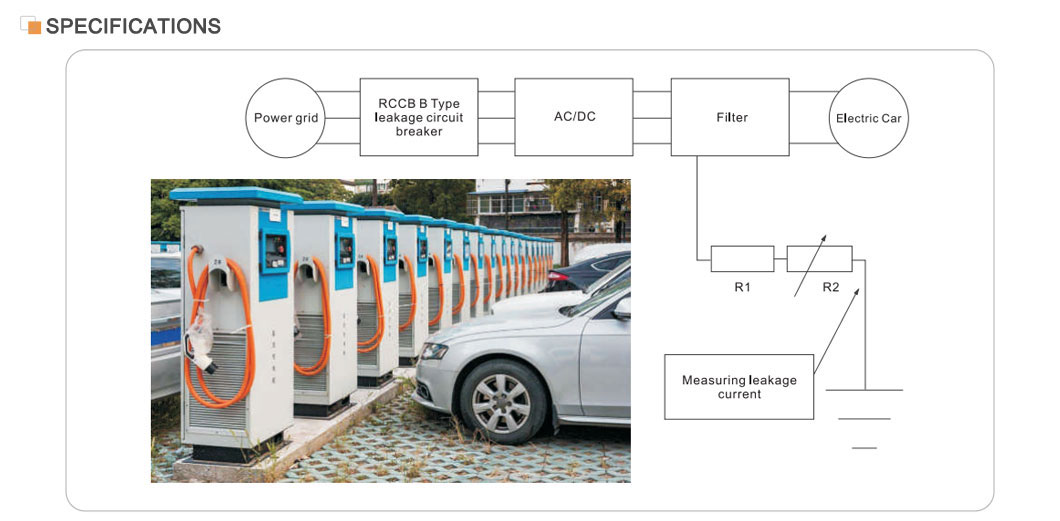

STID-B RCCB B Model Residual Current Circuit Breaker er velegnet til type A og er også velegnet til at udjævne DC-reststrømme, DC-reststrømme, der kan opstå fra ensretterkredsløb og højfrekvente AC-reststrømme. Det giver beskyttelse i tilfælde af kontinuerlige fejlstrømme i trefasede netværk. STID-B er almindeligt anvendt inden for områderne ladestationer, medicinsk udstyr og instrumenter, controllere og drev med variabel hastighed, batteriopladere og invertere (DC). STID-B overholder standarderne IEC/EN61008 og IEC/EN62423.

Hovedtræk

Mærkestrøm: 40A, velegnet til større elektriske systemer.

Lækagebeskyttelse: med høj følsomhed og nøjagtighed kan den registrere lækstrømmen og afbryde strømforsyningen på meget kort tid.

Sikkerhedsydelse: er i overensstemmelse med internationale standarder såsom IEC/EN61008.1 og GB16916.1, hvilket sikrer produktets sikkerhed og pålidelighed.

Anvendelsesområde: Udbredt i industrielle, kommercielle, højhuse og civile bygninger for at give omfattende beskyttelse af det elektriske system.

Funktionsprincip

RCCB B Model Residual Current Breaker er baseret på nulsekvensstrømtransformatoren. Hver ledende fase passerer gennem en nulsekvensstrømtransformer, hvis sekundære side er forbundet med en elektromagnetisk spærre. Under normale forhold er vektorsummen af fasestrømmene gennem nulsekvensstrømtransformatoren nul, så fluxen gennem transformeren er nul, den sekundære udgangsspænding er også nul, og afbryderen vil ikke fungere. Men når lækstrømmen stiger og driver den sekundære sideudgangsspænding til at vokse til et vist niveau, aktiveres den elektromagnetiske udløser, hvilket driver betjeningsmekanismen til at virke og afbryde kontakterne, der er forbundet til strømforsyningen, og dermed realisere lækagebeskyttelse.

Valg og installation

Valg: Når du vælger en RCCB, skal parametre som den nominelle spænding, nominelle strøm, lækstrøm og aktionstid for det elektriske system tages i betragtning. Det er også nødvendigt at vælge en passende RCCB i henhold til den krævede type beskyttelse (f.eks. direkte kontaktbeskyttelse eller indirekte kontaktbeskyttelse).

Installation: RCCB'en bør installeres i den indgående ende af det elektriske system eller på en stikledning for at sikre fuld beskyttelse af hele det elektriske system eller en specifik stikledning. Under installationen skal relevante standarder og koder nøje overholdes for at sikre korrekt tilslutning og pålidelig drift af RCCB.
