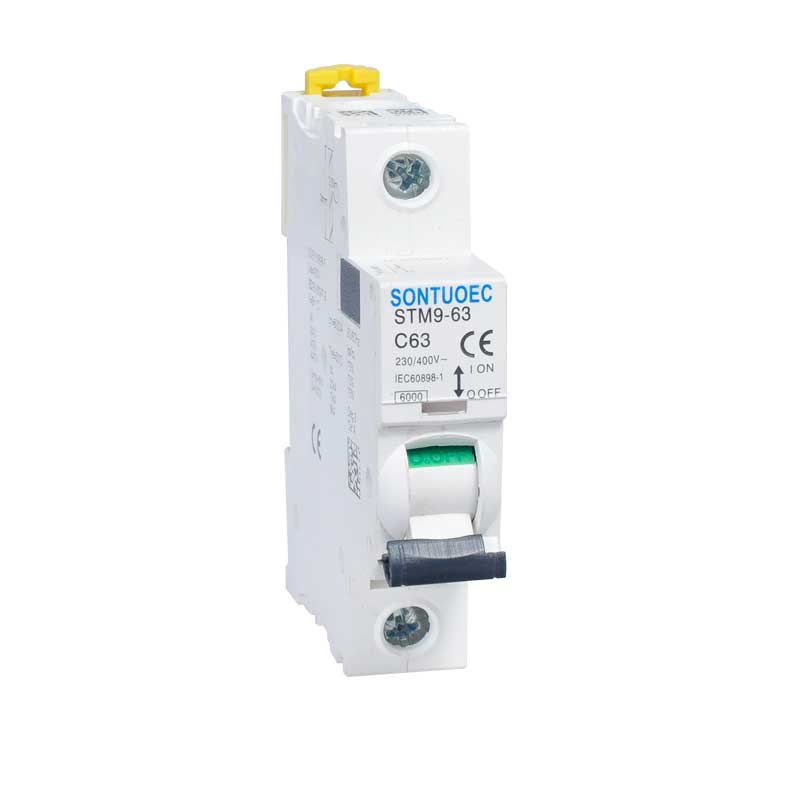

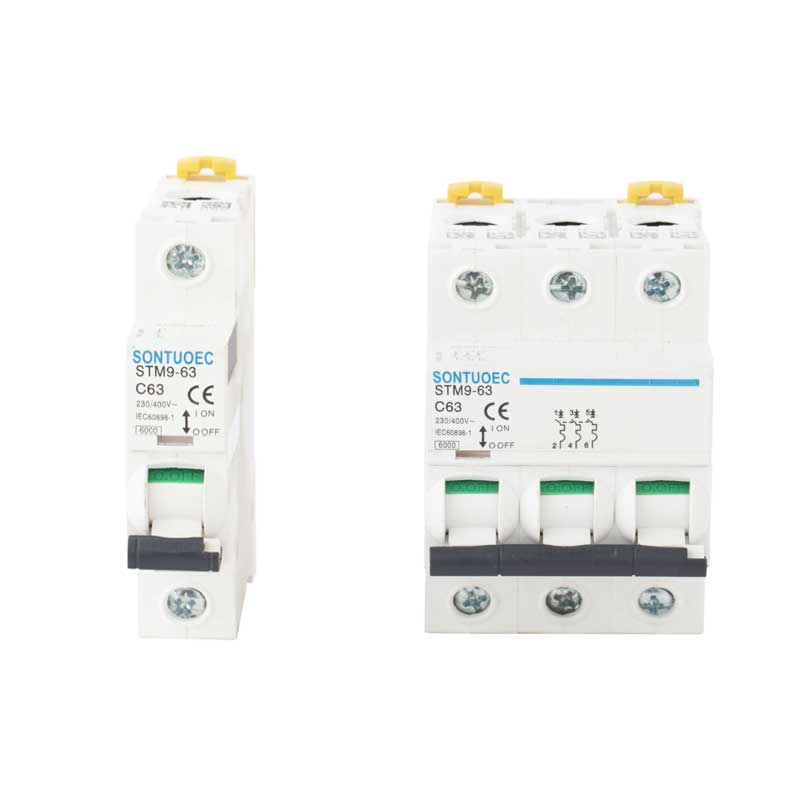

Smart Circuit Breaker er en højtydende elektrisk beskyttelsesenhed, der hovedsageligt bruges til at beskytte vigtigt udstyr i kraftsystemet mod skader forårsaget af kortslutning, overbelastning eller andre unormale forhold. Det kombinerer beskyttelsesfunktionen af traditionel afbryder med moderne intelligent teknologi til at realisere realtidsovervågning af kredsløbsstatus, intelligent kontrol og fjernkommunikation.
|
|
IEC/EN 60898-1 |
|
Elektrisk |
Bedømt strøm i |
A |
1,2,4,610,16,20,25,32,40,50,63a |
Poler |
P |
1p, 2p, 3p, 4p |
|
Bedømt spænding UE |
V |
AC 240/415 |
|
Isoleringsspændings UI |
V |
500 |
|
Bedømt frekvens |
Hz |
50/60 |
|
Bedømt brudkapacitet |
A |
6000, 10000A |
|
Bedømt impuls modstå Spænding (1,2/50) UIMP |
V |
4000 |
|
Dielektrisk testspænding ved ind.freq.for 1 min |
Kv |
2 |
|
Forureningsgrad |
|
2 |
|
Termomagnetisk frigivelse karakteristisk |
|
B, C, d |
|
Mekanisk |
Elektrisk liv |
t |
4000 |
Mekanisk liv |
t |
10000 |
|
Beskyttelsesgrad |
|
IP20 |
|
Referencetemperatur til indstilling |
ºC |
30 |
|
Omgivelsestemperatur |
ºC |
-5 ~+40 (speciel applikation tak Se Korrektion af temperaturkompensation) |
|
Opbevaringstemperatur |
ºC |
-25 ~+70 |
|
Installation |
Terminalforbindelsestype |
|
Kabel/pin-type busbar |
Terminal størrelse top/bund til kabel |
MM2 |
25 |
|
AWG |
18-3 |
||
Terminestørrelse top/bund til Busbar |
MM2 |
25 |
|
AWG |
18-3 |
||
Stramning af drejningsmoment |
N*m |
2 |
|
In-lbs |
18 |
||
Montering |
|
på din jernbane en 60715 (35 mm) ved hjælp af af hurtig klipenhed |
|
Forbindelse |
|
Fra øverste og bund |
Kortslutningsbeskyttelse: Når der opstår en kortslutning i elsystemet, kan smart afbryder hurtigt afskære strømmen for at beskytte udstyret mod skader. Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger den nominelle værdi, afskærer smartafbryderen automatisk at blive beskadiget på grund af overbelastning.
Realtidsovervågning og dataanalyse: Gennem de indbyggede sensorer og intelligente algoritmer kan smartafbrydere overvåge kredsløbsstatus i realtid, indsamle og analysere dataene og give beslutningsstøtte til optimal drift af strømsystemet. Remote Kontrol og kommunikation: Smart Circuit Breaker understøtter fjernbetjening og kommunikationsfunktioner, der giver brugerne mulighed for at remonteret overvåge kredsløbsstatus, justere beskyttelsesparametre eller gennemføre fault-diagnose og anden drift gennem netværket.
Digitaliseret grænseflade: Smart Circuit Breaker har en digitaliseret grænseflade, der kan transmittere positionsoplysninger, statusoplysninger, bryde og lukke kommandoer osv. Gennem netværket, realisere hurtig transmission og deling af information.
Intelligent anerkendelse og justering: Når systemet mislykkes, kan smart afbrydere automatisk genkende den type fejl og justere parametrene for driftsmekanismen for at opnå de bevægelsesegenskaber, der er kompatible med den aktuelle systemarbejdstilstand, hvilket sikrer hurtig og nøjagtig afskæring af fejlstrømmen.
Høj pålidelighed: Den intelligente afbryder er fremstillet med avanceret teknologi og materialer, der har høj pålidelighed og stabilitet, og kan fungere stabilt i lang tid under det hårde arbejdsmiljø.
