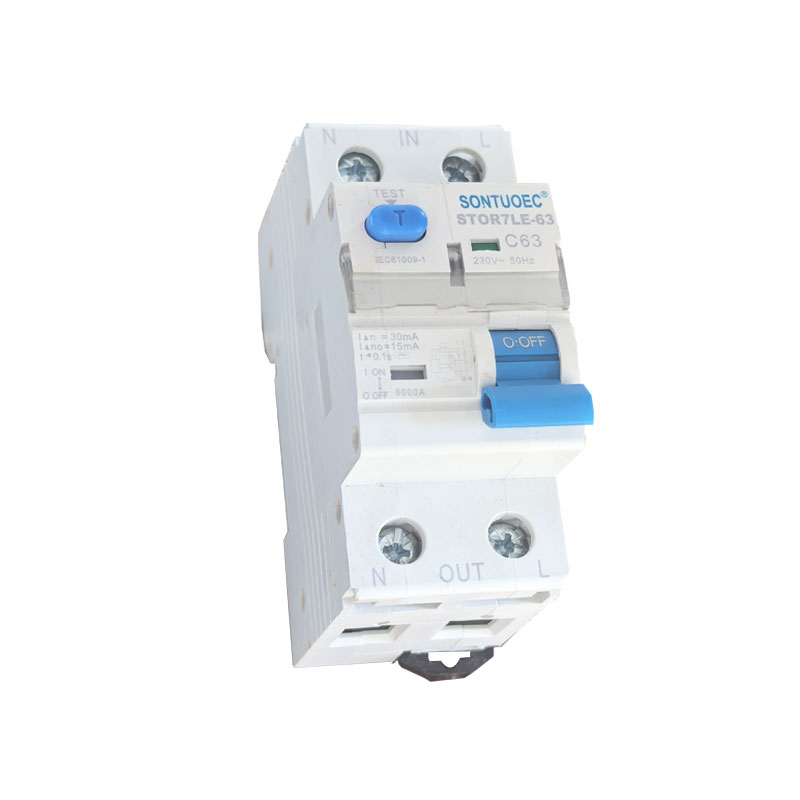

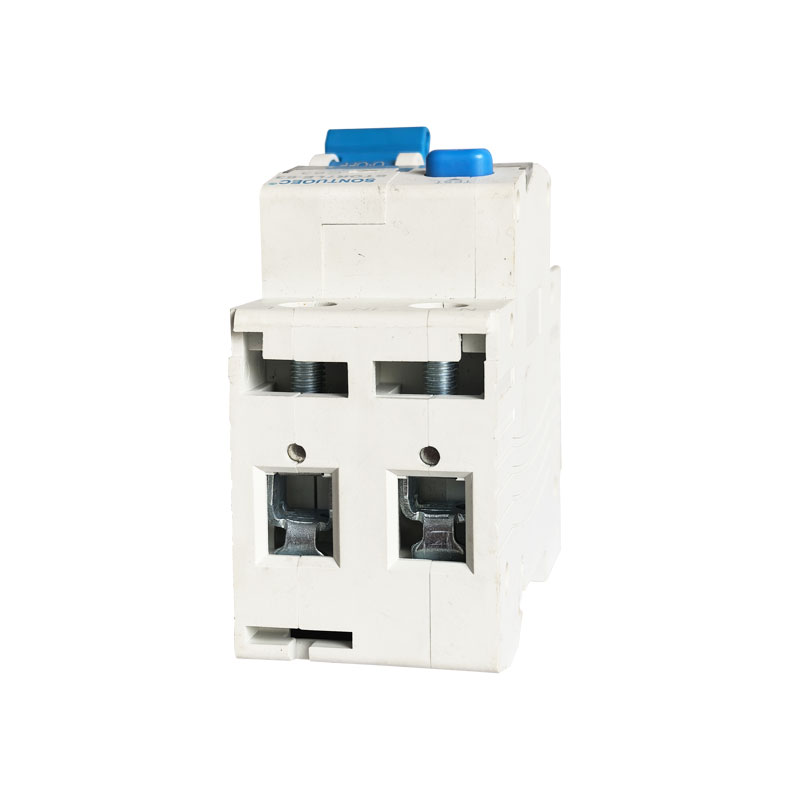

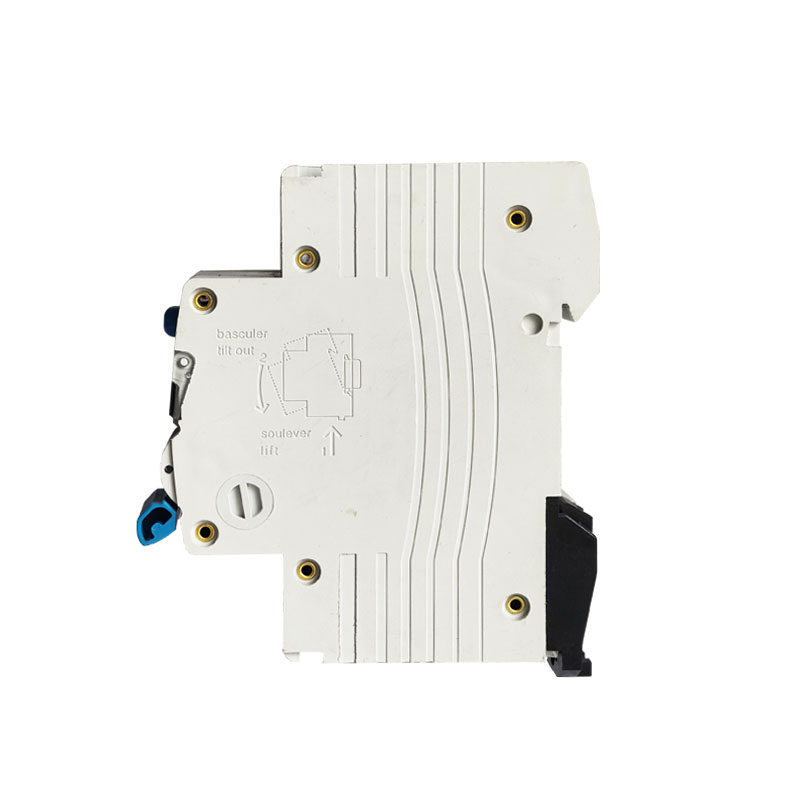

Sontuoec Stro7le-63 Lille lækagebeskyttelsesstrømafbryder RCBO

SONTUOEC er en af de kinesiske leverandører/producenter, der er specialiseret i produktion af forskellige små elektriske apparater. STRO7LE-63 RCBO bruges i det enfasede boligkredsløb på AC 50/60Hz, nominel spænding 240V og dets selvbeskyttende op til en maksimal kortslutningsstrøm på 40A. Det kan beskytte civilt elektronisk kredsløb mod overbelastning og kortslutning. Dette produkt har fordele ved lille volumen, høj brudkapacitet, og strømførende ledning er afskåret på samme tid, hvilket også beskytter personen mod elektrisk stød, når den strømførende ledning er tilsluttet modsat. Og den overholder standarden i IEC 61009-1.

Model:STRO7LE-63

Send forespørgsel

Produkt beskrivelse

Specifikationer:

Sandard			IEC/EN 61009-1
Elektrisk	Type (bølgeform af jordlækagen registreret)		Elektronisk type
funktioner	Nominel strøm In	A	Og, og
	polakker	P	1P+N
	Nominel spænding	V	AC 230
	Vurderet strøm:		6,10,16,20,25,32,40A
	Nominel følsomhed I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolationsspænding Ui	V	250
	Vurderet restfremstilling og	A	500
	brydeevne I△m	A	500
	Kortslutningsstrøm I△c	A	45.006.000
	Nominel frekvens	Hz	50/60
	Forureningsgrad		2
Mekanisk	Elektrisk levetid	t	4000
funktioner	Mekanisk liv	t	10000
	Beskyttelsesgrad		IP20
	Omgivelsestemperatur	ºC	-25~+40
	(med dagligt gennemsnit ≤35ºC)	ºC	-25~+40
	Opbevaringstemperatur	ºC	-25~+70

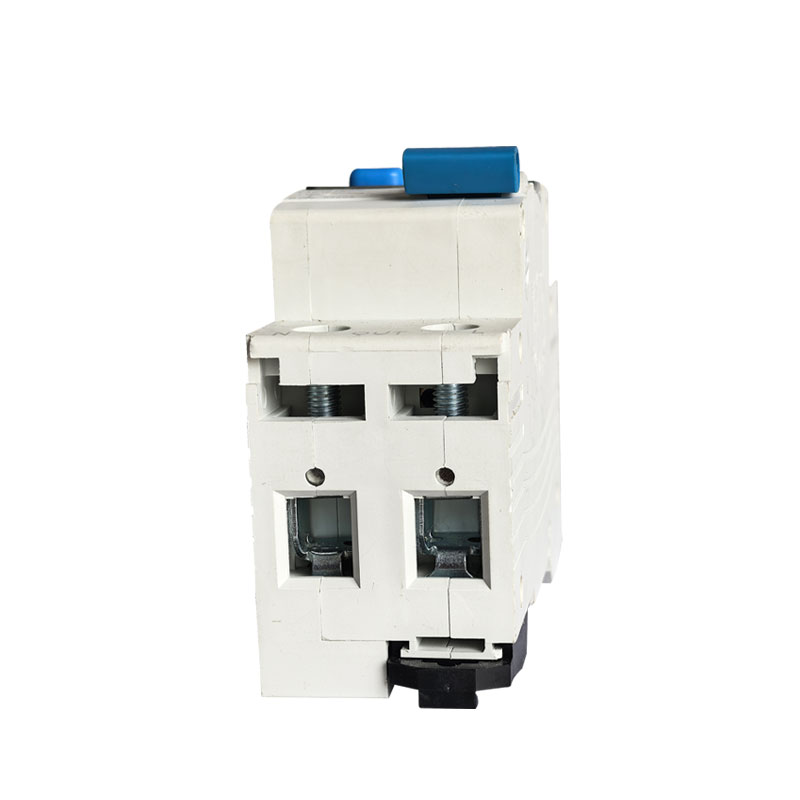

Installation	Terminalforbindelsestype		Kabel/U-type samleskinne/pin-type samleskinne
	Klemmestørrelse top/bund til kabel	mm2	25
	Klemmestørrelse top/bund til kabel	AWG	18. maj
	Klemmestørrelse top/bund til samleskinne	mm2	25
	Klemmestørrelse top/bund til samleskinne	AWG	18. marts
	Montering		På DIN-skinne EN 60715(35mm) ved hjælp af hurtig clipsanordning
	Forbindelse		Fra top og bund

Hovedfunktioner af STRO7LE-63 RCBO

Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger den nominelle værdi af STRO7LE-63 RCBO, vil den automatisk afbryde kredsløbet inden for en bestemt tidsperiode for at forhindre kredsløbet og udstyret i at overophede, og dermed undgå brand og skade.

Kortslutningsbeskyttelse: Når der opstår en kortslutning i et kredsløb, vil STRO7LE-63 RCBO hurtigt afbryde kredsløbet for at forhindre, at kortslutningsstrømmen forårsager alvorlig skade på kredsløbet og udstyret.

Lækagebeskyttelse: STRO7LE-63 RCBO er i stand til at detektere reststrøm (dvs. lækstrøm) i et kredsløb. Når reststrømmen overstiger den indstillede tærskel, vil STRO7LE-63 RCBO afbryde kredsløbet i løbet af meget kort tid for at forhindre elektrisk stødulykker og elektriske brande.

Funktionsprincip for STRO7LE-63 RCBO

STRO7-40 RCBO indeholder en intern termisk magnetisk udløsningsdetektor (til overbelastnings- og kortslutningsbeskyttelse) og en fejlstrømsdetektor (til lækagebeskyttelse). Når strømmen eller reststrømmen i kredsløbet er unormal, udløser den tilsvarende udløser udløsningsmekanismen på STRO7-40 RCBO, hvilket får den til hurtigt at afbryde kredsløbet.

1. Termisk magnetisk tripper: Den udnytter den varme og det magnetiske felt, der genereres, når strømmen passerer gennem lederen til at udløse trippingen. Når strømmen er for høj, opvarmes lederen og genererer et magnetfelt, hvilket får bimetallet inde i den termiske magnetiske anslag til at bøje eller magneten til at tiltrække jernkernen og dermed udløse udløsningsmekanismen.

2. Reststrømsdetektor: Den bruger en nulsekvensstrømtransformer til at detektere reststrømmen i kredsløbet. Når reststrømmen overstiger den indstillede tærskel, vil reststrømsdetektoren sende et signal til udløsningsmekanismen for at afbryde kredsløbet.

Funktioner af STRO7LE-63 RCBO

Multifunktionel integration: STRO7LE-63 RCBO integrerer overbelastnings-, kortslutnings- og lækagebeskyttelsesfunktioner, hvilket forenkler design og installation af elektriske systemer.

Høj følsomhed: STRO7LE-63 RCBO'er kan hurtigt detektere og afskære unormale strømme og reststrømme i kredsløbet, hvilket giver pålidelig beskyttelse.

Nem at installere og vedligeholde: STRO7LE-63 RCBO'er er normalt modulopbygget for nem installation og vedligeholdelse.

Høj sikkerhed: STRO7-40 RCBO'er er strengt testet og certificeret for høj sikkerhed og pålidelighed for at sikre sikker drift af elektriske systemer.

Anvendelsesscenarier for STRO7LE-63 RCBO

STRO7LE-63 RCBO'er er meget udbredt i elektriske systemer i boliger, kommercielle og industrielle sektorer, især dem, der kræver samtidig overbelastning, kortslutning og jordafledningsbeskyttelse. De er normalt installeret i distributionsbokse, tavler eller styreskabe for at beskytte kredsløb og udstyr mod skader forårsaget af unormal strøm og spænding og for at forhindre elektrisk stød.
