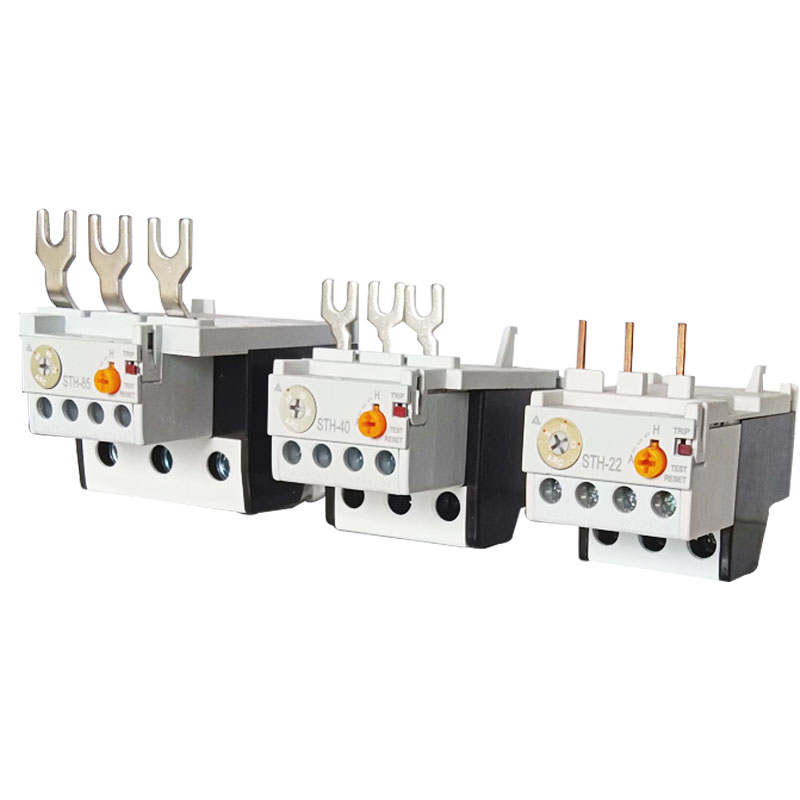

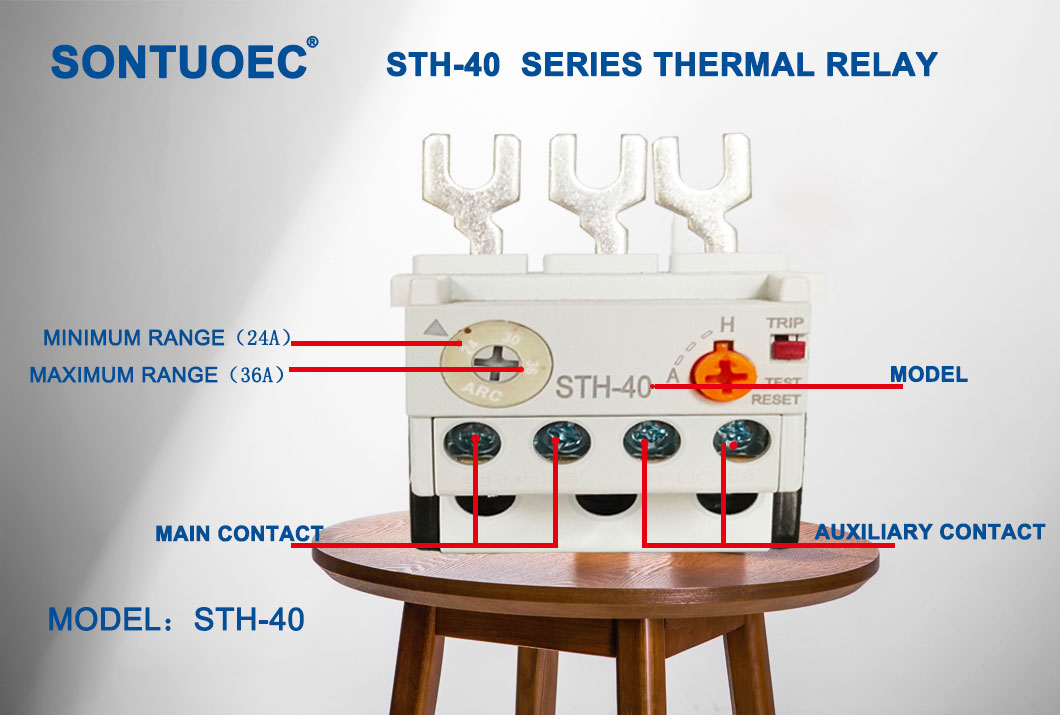

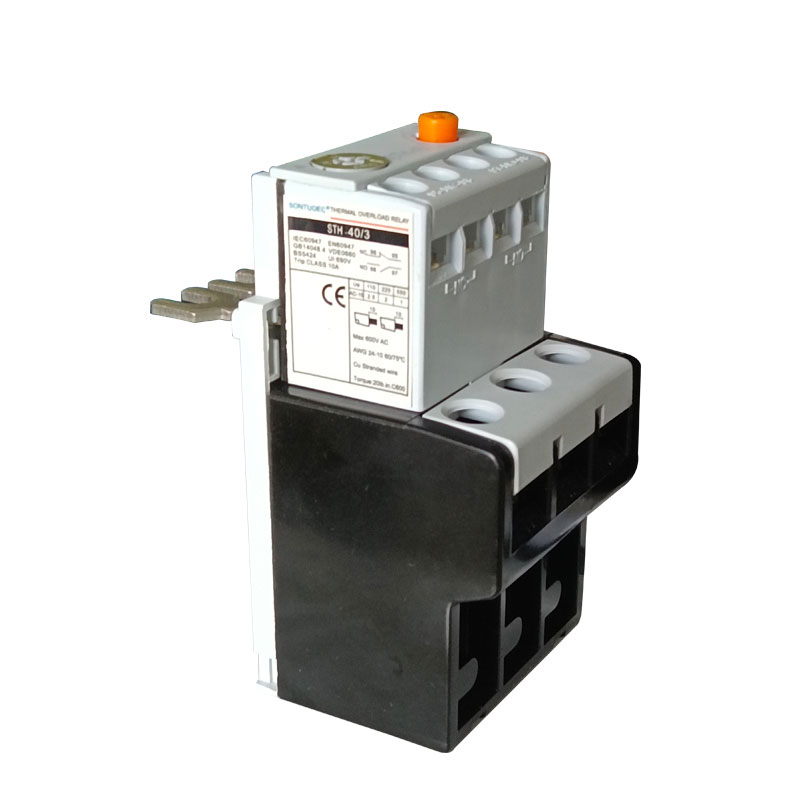

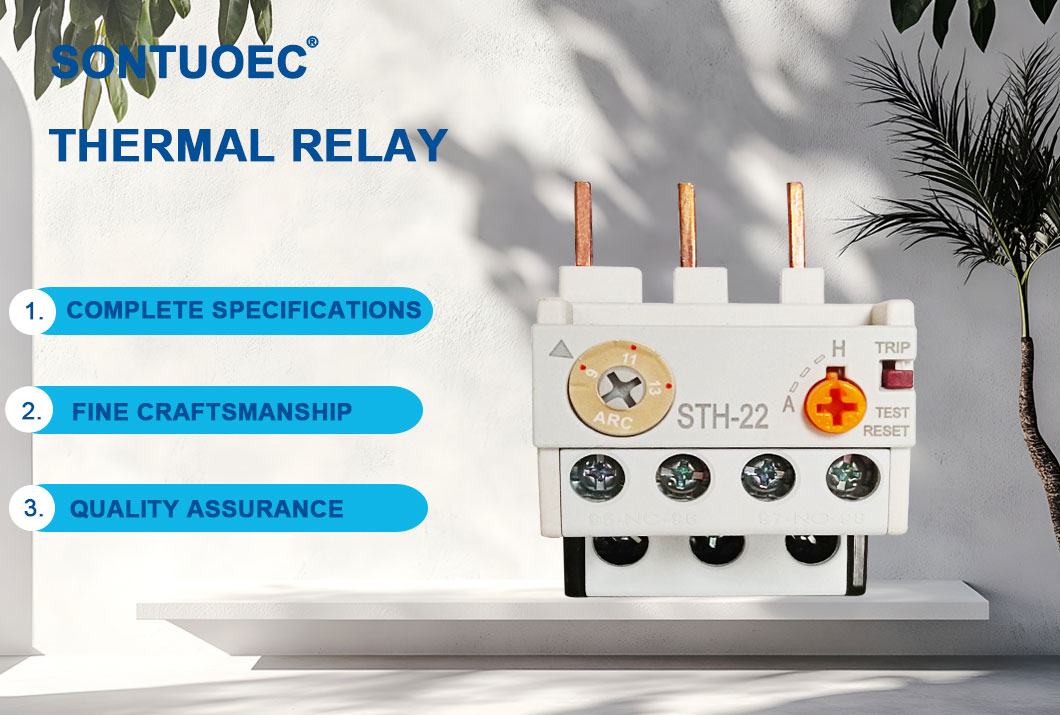

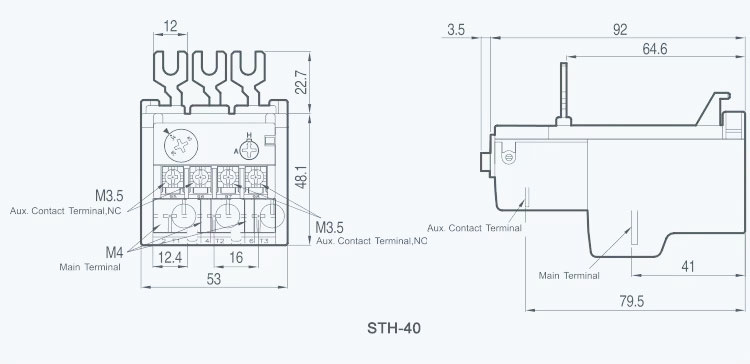

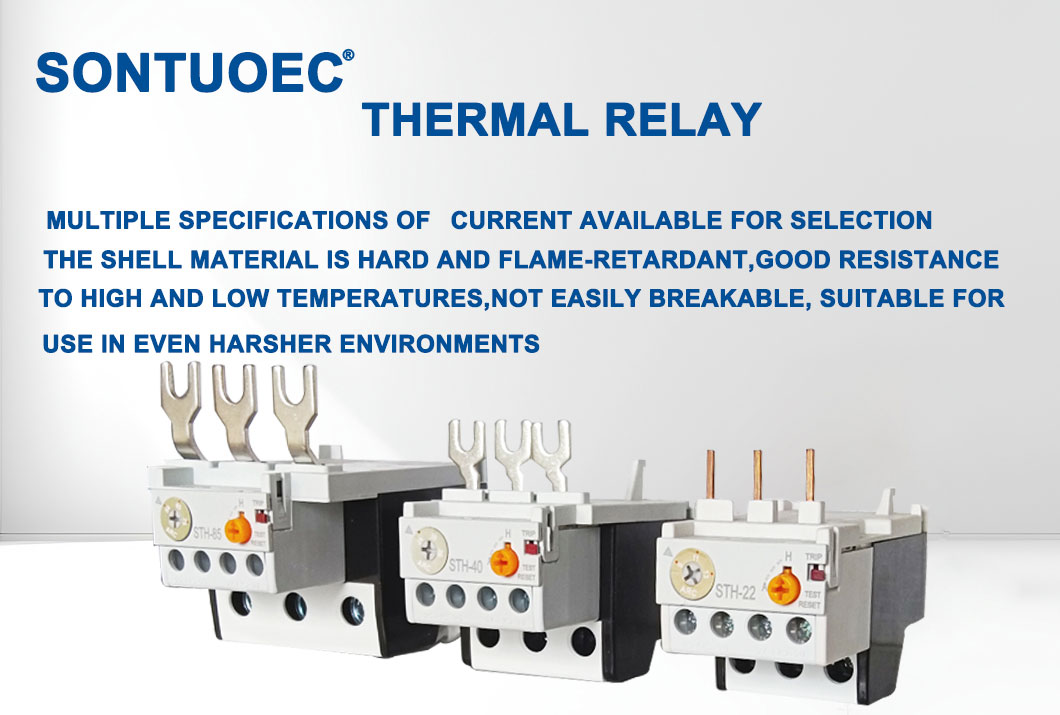

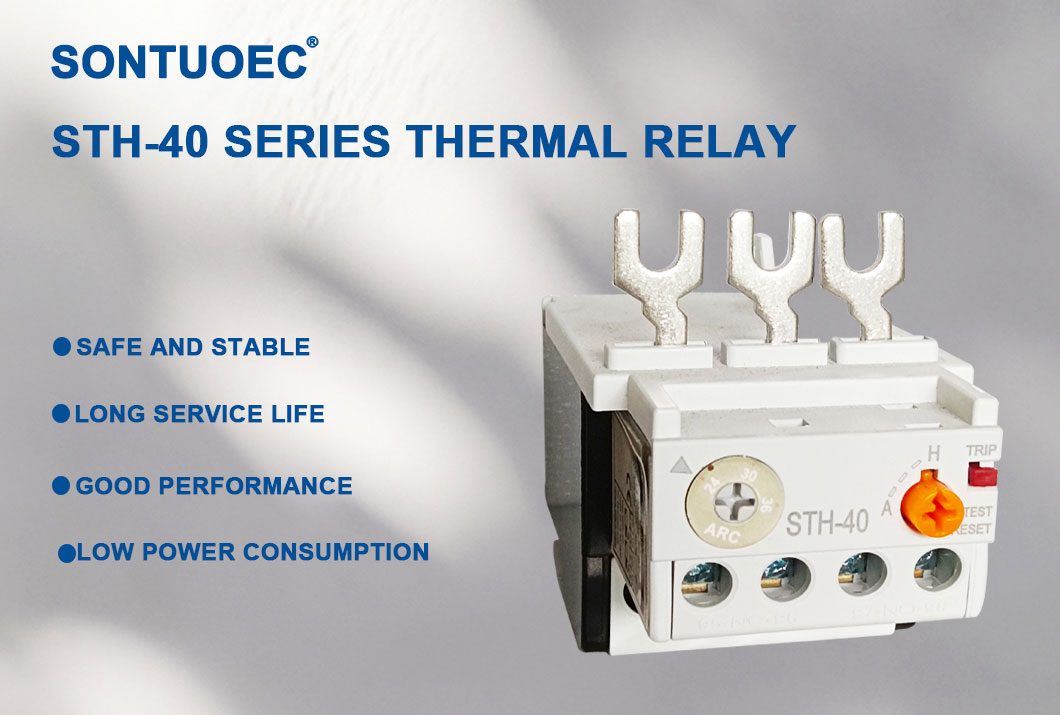

STH-40-serie Termisk overbelastningsrelæ er velegnet til kredsløbet med AC 50/60 Hz, nominel driftsspænding op til 660V. Og det kan realisere funktionen af overbelastning og fase-fiasko beskyttelse for AC-motor. Dette produkt er i overensstemmelse med GB14048.4, IEC60947-4-1 Standard.
Hovedteknisk parameter:
Model | Strøm | Velegnet til kontaktorer |
STH-22/3 | 0,4-63a | GMC-9 ~ 22 |
STH-22/3 | 0,63-1a | GMC-9 ~ 22 |
STH-22/3 | 1-1.6a | GMC-9 ~ 22 |
STH-22/3 | 1,6-2,5A | GMC-9 ~ 22 |
STH-22/3 | 2,5-4a | GMC-9 ~ 22 |
STH-22/3 | 4-6a | GMC-9 ~ 22 |
STH-22/3 | 5-8A | GMC-9 ~ 22 |
STH-22/3 | 6-9a | GMC-9 ~ 22 |
STH-22/3 | 7-10a | GMC-12 ~ 22 |
STH-22/3 | 9-13a | GMC-12 ~ 22 |
STH-22/3 | 12-18a | GMC-18 ~ 22 |
STH-22/3 | 16-22A | GMC-22 |
STH-40/3 | 18-26a | GMC-32 ~ 40 |
STH-40/3 | 24-36a | GMC-32 ~ 40 |
STH-40/3 | 28-40A | GMC-40 |

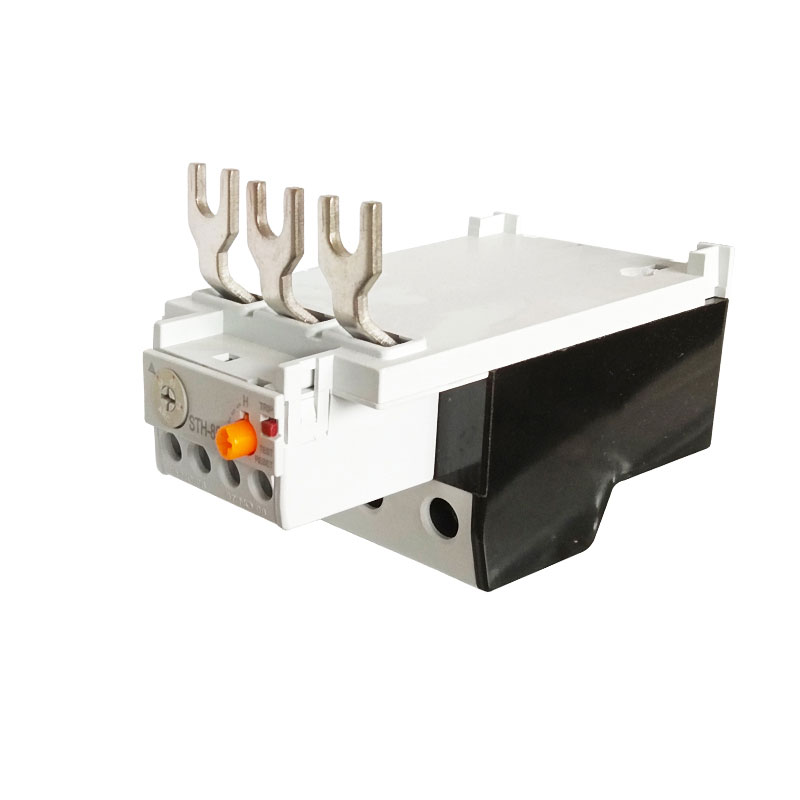

STH-85/3 | 34-50a | GMC-50 ~ 85 |
STH-85/3 | 45-65A | GMC-50 ~ 85 |
STH-85/3 | 54-75A | GMC-65 ~ 85 |
STH-85/3 | 63-85A | GMC-75 ~ 85 |
Beskyttelse af motor: Hovedfunktionen af det termiske overbelastningsrelæ er at forhindre, at motoren bliver beskadiget på grund af overbelastning. Når motoren er overbelastet, afskærer det termiske overbelastningsrelæ strømforsyningen i tide for at forhindre motoren i at brænde på grund af overophedning.
Beskyttelse af kraftledninger: Ud over at beskytte motoren kan det termiske overbelastningsrelæ også beskytte kraftledningen. Når motoren er overbelastet, vil dens strøm stige, hvilket kan føre til overophedning og smeltning af kraftledninger. Ved at registrere ændringen i strøm bestemmer den termiske overbelastningsrelæ, om strømlinjen er overbelastet og afskærer strømforsyningen om nødvendigt.
Forbedre sikkerheden i kraftsystemet: Termisk overbelastningsrelæ kan effektivt forhindre skader på motor og kraftlinje, hvilket reducerer strømsystemets svigthastighed og forbedrer sikkerhedssystemets sikkerhed.
Driftsprincippet for det termiske overbelastningsrelæ er hovedsageligt baseret på den aktuelle termiske virkning og temperaturfølelsen af bimetalen. Når en overbelastning forekommer i en motor, øges strømmen, hvilket får mere varme til at blive genereret i opvarmningselementet i det termiske overbelastningsrelæ. Denne varme overføres til bimetalen, der bøjes, når den opvarmes, fordi den er lavet af to legeringer med store forskelle i koefficienter for lineær ekspansion. Når bimetalen til en vis grad bøjer sig, vil den udløse den elektromagnetiske spole til at blive aktiveret, hvilket igen vil få kontakterne til at handle og afskære motorens strømforsyning.
Termisk overbelastningsrelæ bruges normalt i kredsløb med AC 50Hz, nominel isoleringsspænding på 660V og strøm på 0,1 ~ 630A og bruges hovedsageligt til overbelastning og fasebeskyttelse af trefasede AC-motorer. Det kan også bruges til at danne en starter med en tilpasset AC -kontaktor til at give omfattende beskyttelse af motoren.
Enkel struktur: Dette termiske overbelastningsrelæ vedtager normalt et relativt simpelt strukturelt design, hvilket gør det nemt at installere og bruge.
Fuldt udstyret: Ud over den grundlæggende overbelastningsbeskyttelsesfunktion har den også funktionerne i fasepausebeskyttelse og temperaturkompensation.
Lave omkostninger: Sammenlignet med andre motorbeskyttelsesenheder er prisen på termisk overbelastningsrelæ relativt lav, hvilket reducerer købsomkostningerne for brugerne.
Stabil driftsydelse: Fordi den vedtager bimetal som det følsomme element, er dens driftsydelse stabil og pålidelig.
