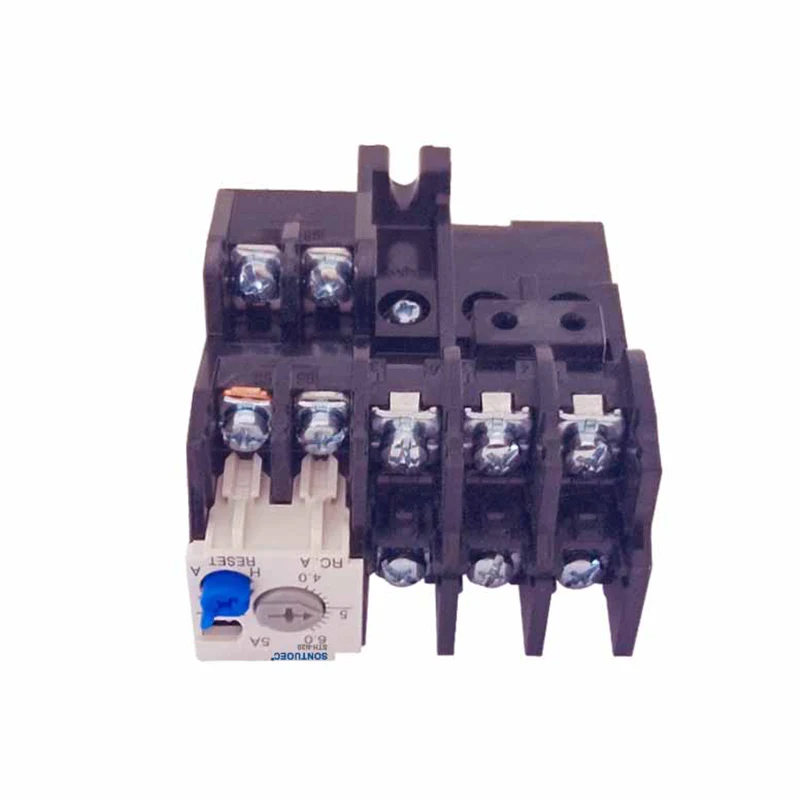

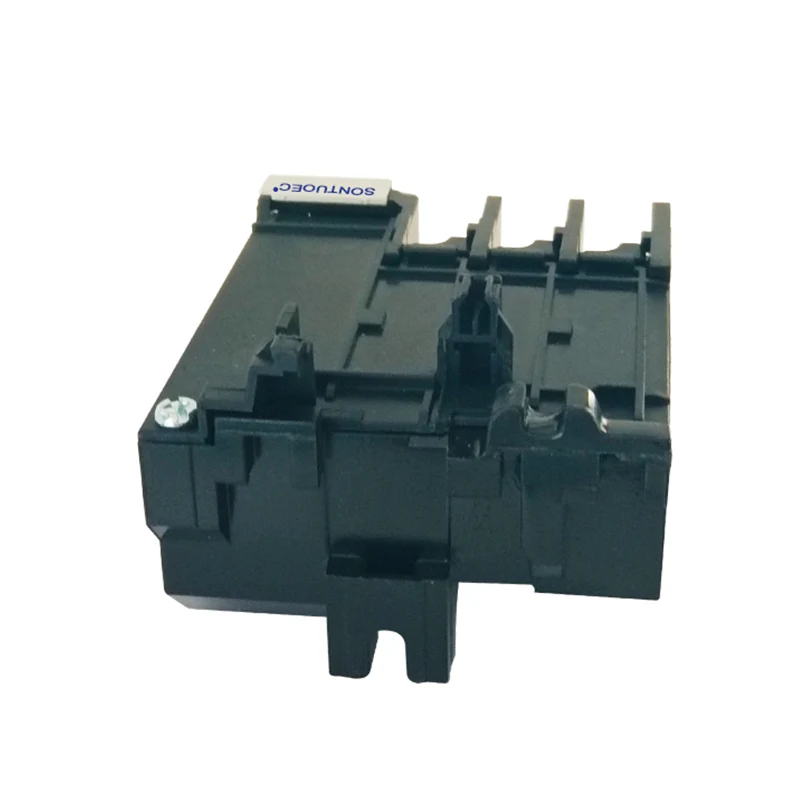

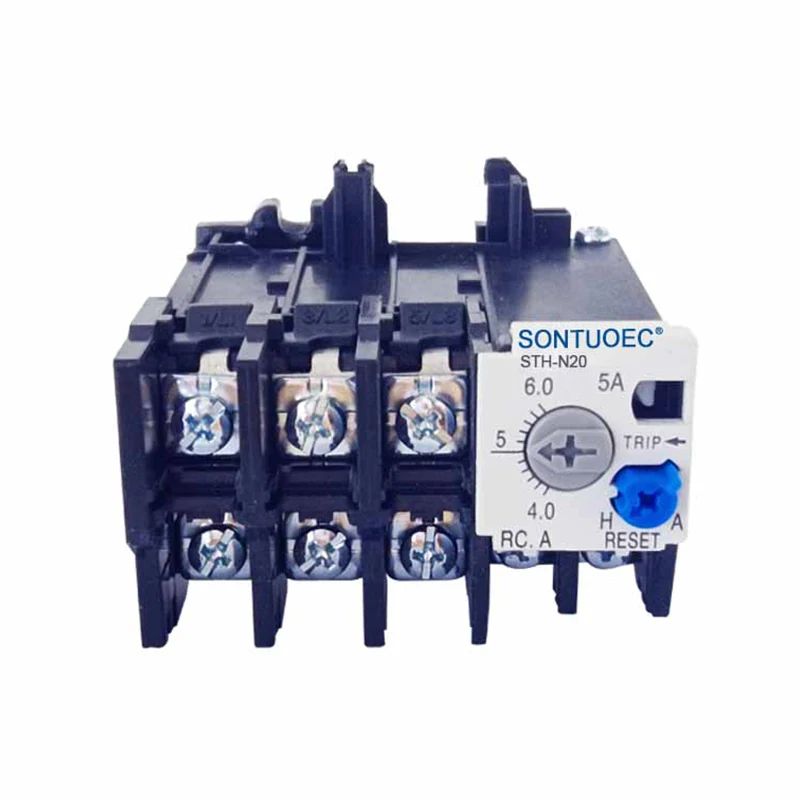

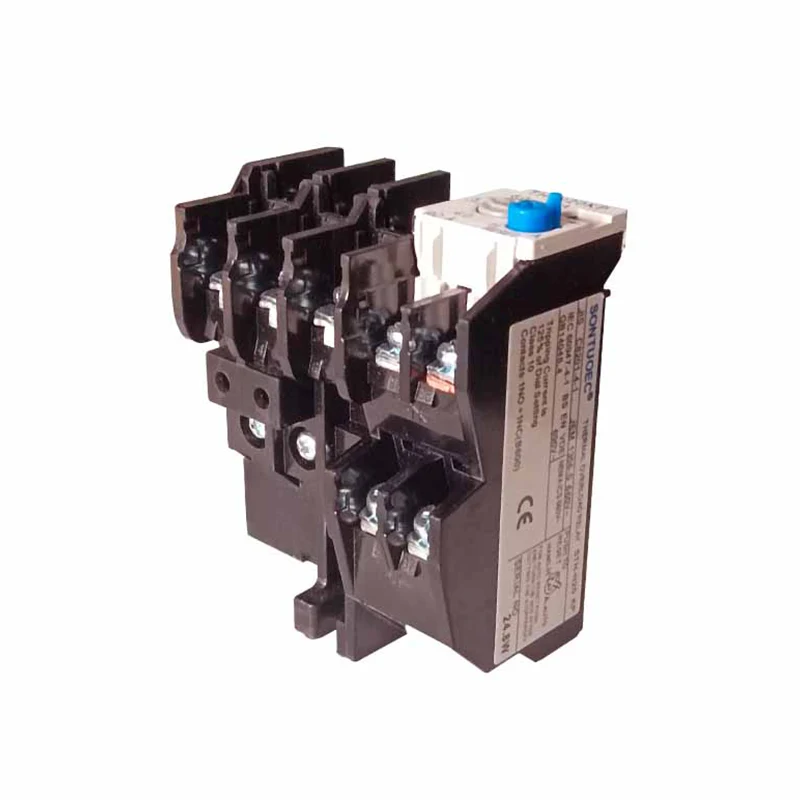

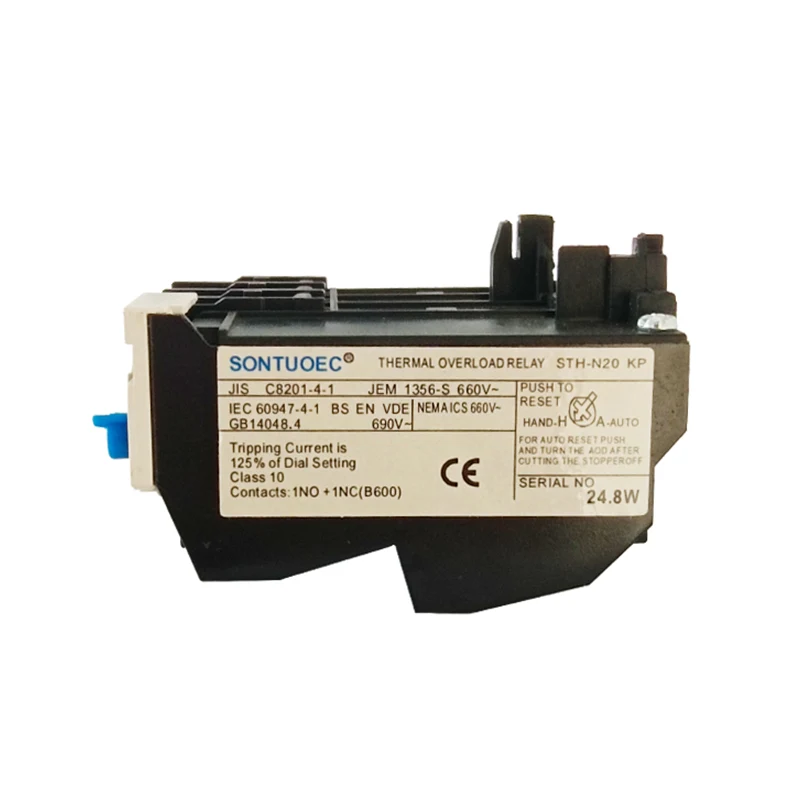

STH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ
  • STH-N Model termisk relæSTH-N Model termisk relæ

STH-N Model termisk relæ

STH-N Model Termisk relæ er specielt designet til overbelastningsbeskyttelse af AC-motor, når motoren, der kører strøm, overstiger den nominelle strøm, kan det termiske relæ automatisk afskære kredsløbet for at forhindre, at motoren bliver beskadiget på grund af overbelastning.

Model:STH-N

Send forespørgsel

Produkt beskrivelse

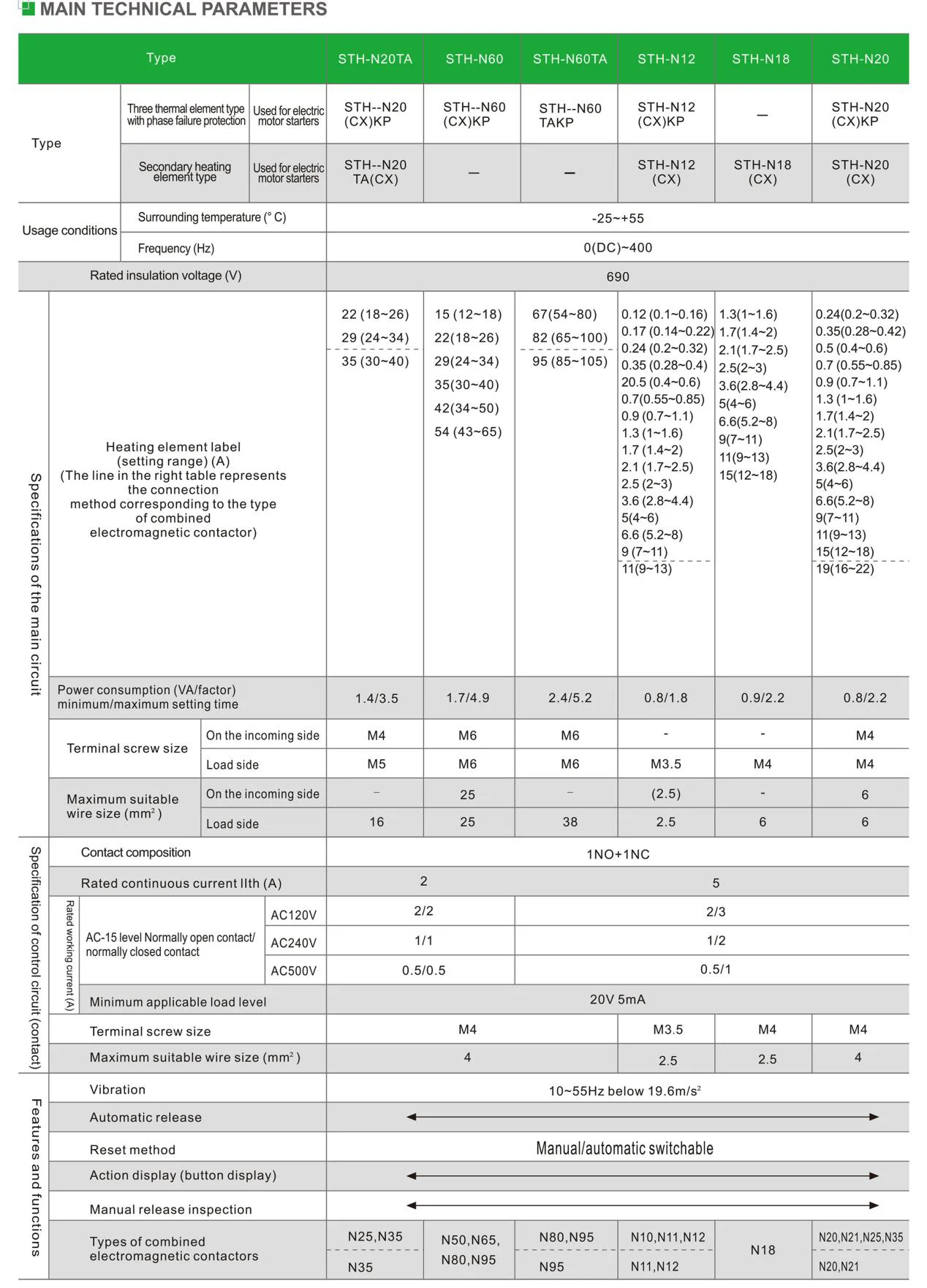

Specifikationer:

Produkt Navn Termisk Overbelastningsrelæ
Model Sth-n
Materiale Plast, elektronisk Komponenter
Termisk Kontakte 1no+1nc
Termisk RelayRated Current 0,1A-105A
Nuværende rækkevidde Bemærk den aktuelle rækkevidde, når placeringen
Frekvens 660V
Tripping Class 50/60Hz
Farve  Som vist billede

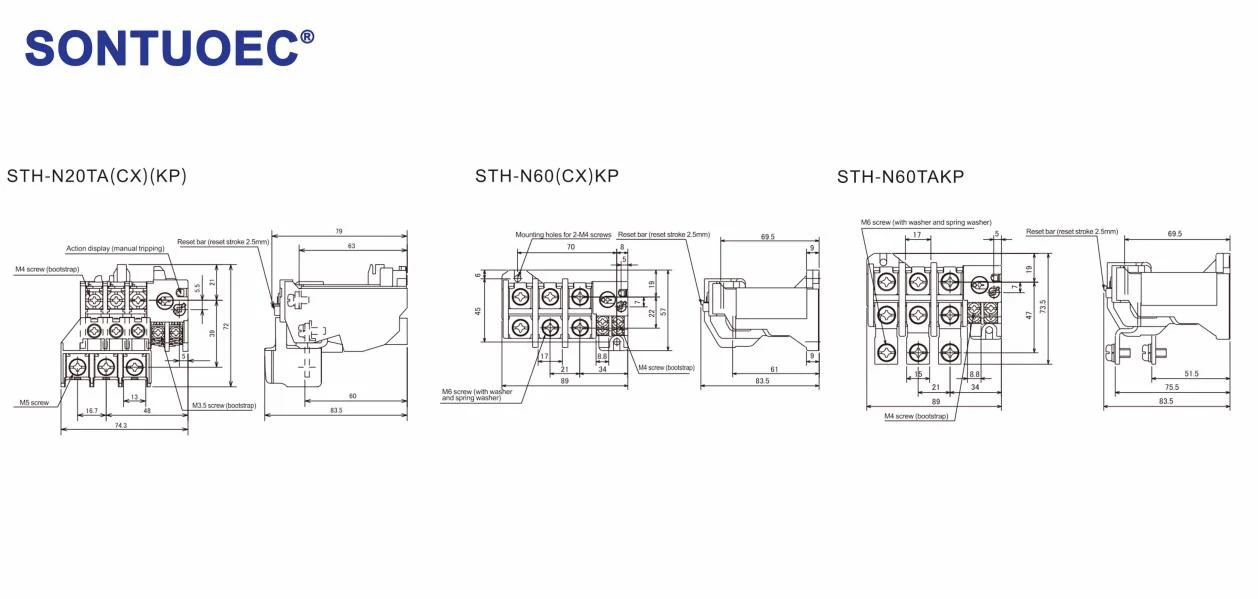

Type     EN      Aa       Ab     Ac      B     Ba      Bb      BC     C      CA     CB      M       Vægt (kg)
STH-N12 (CX) (KP)    45 10 8 24  55 31 15 6.5 76.5 35 57 M3.5 0.11
STH-N18 (CX) 54 12.5 10.2 24.5  59 32.5 16.3 6.7 80 40 58.5 M4 0.13


STH-N Model Thermal Relay


STH-N Model Thermal Relay

Arbejdsprincip

Driftsprincippet for STH-N-modellen termisk relæ er baseret på den termiske virkning af elektrisk strøm. Når motoren er overbelastet, øges strømmen gennem det termiske relæ, hvilket får varmeelementet til at generere mere varme. Denne varme får bimetalen til at bøje og deformere, og når deformationen når en bestemt afstand, skubber den forbindelsesstangen til at handle, hvilket får kontakterne til at bryde og dermed afskære strømforsyningen til motoren.





STH-N Model Thermal Relay

STH-N Model Thermal Relay

STH-N Model Thermal RelaySTH-N Model Thermal RelaySTH-N Model Thermal Relay


Hovedfunktioner

Overbelastningsbeskyttelsesfunktion: TH-N Type termisk relæ har pålidelig overbelastningsbeskyttelsesfunktion, som kan afskære kredsløbet i tide, når motoren er overbelastet og forhindre, at motoren bliver beskadiget.

Præcis handling: Handlingskarakteristika for det termiske relæ er stabil, og den kan fungere nøjagtigt inden for det indstillede interval af overbelastningsstrøm for at beskytte motoren mod skader.

Kompakt struktur: TH-N Type termisk relæ vedtager kompakt strukturdesign, optager lidt plads og er let at installere og vedligeholde.

Lang levetid: Fordi det termiske relæ vedtager materialer af høj kvalitet og fremstillingsproces, har det en lang levetid og høj pålidelighed.


Anvendelsesomfang

TH-N Type termiske relæer er vidt brugt i applikationer, der kræver beskyttelse af motorisk overbelastning, såsom industrielle automatiseringskontrolsystemer, elektriske kraftsystemer, konstruktionsudstyr og så videre. Især i motorstyringskredsløb, der kræver hyppig start og stop, er den beskyttende rolle af termiske relæer især vigtig.
