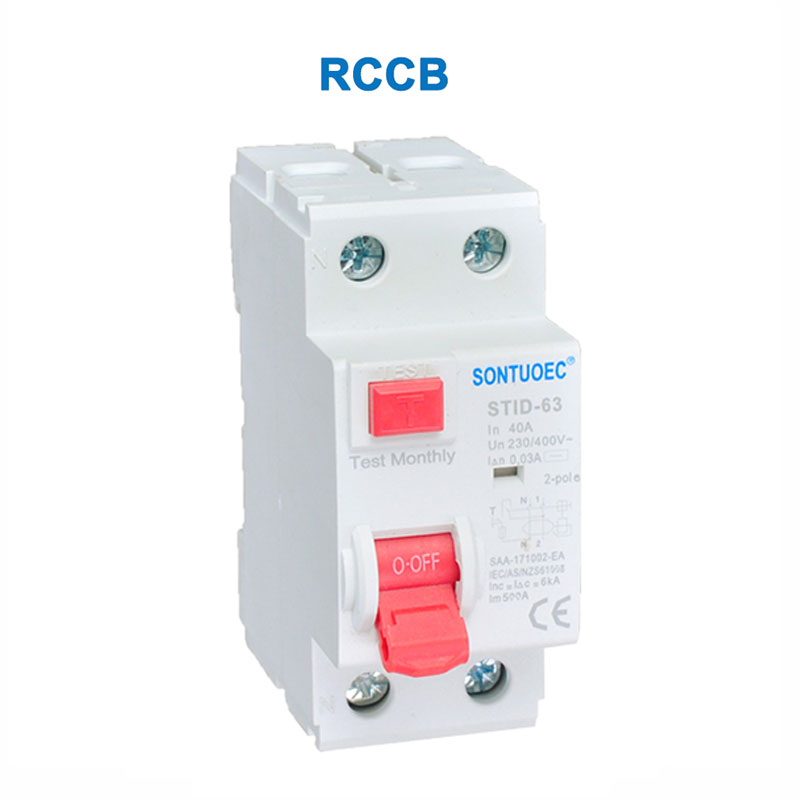

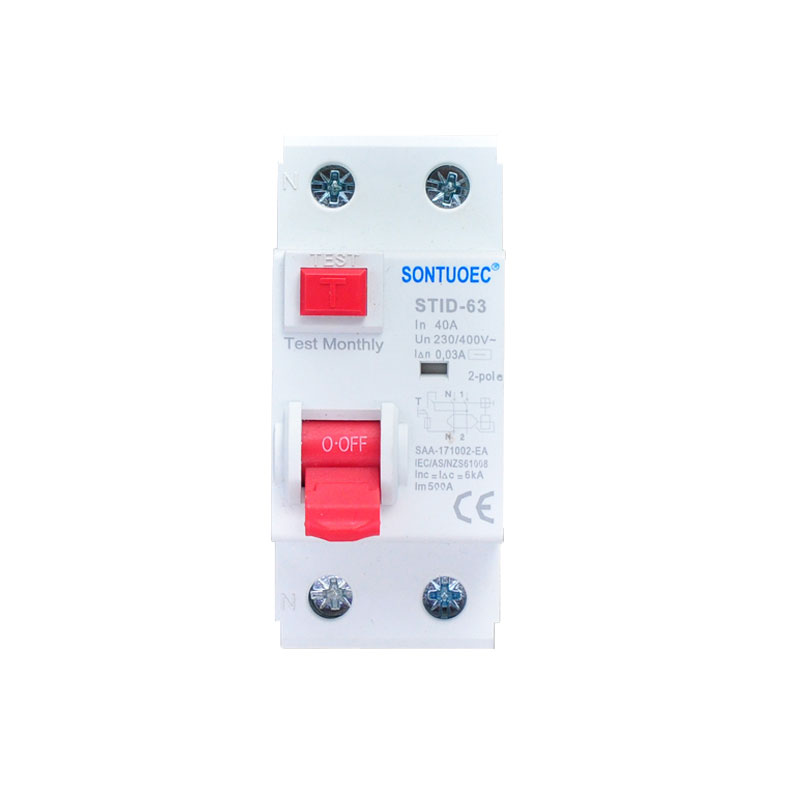

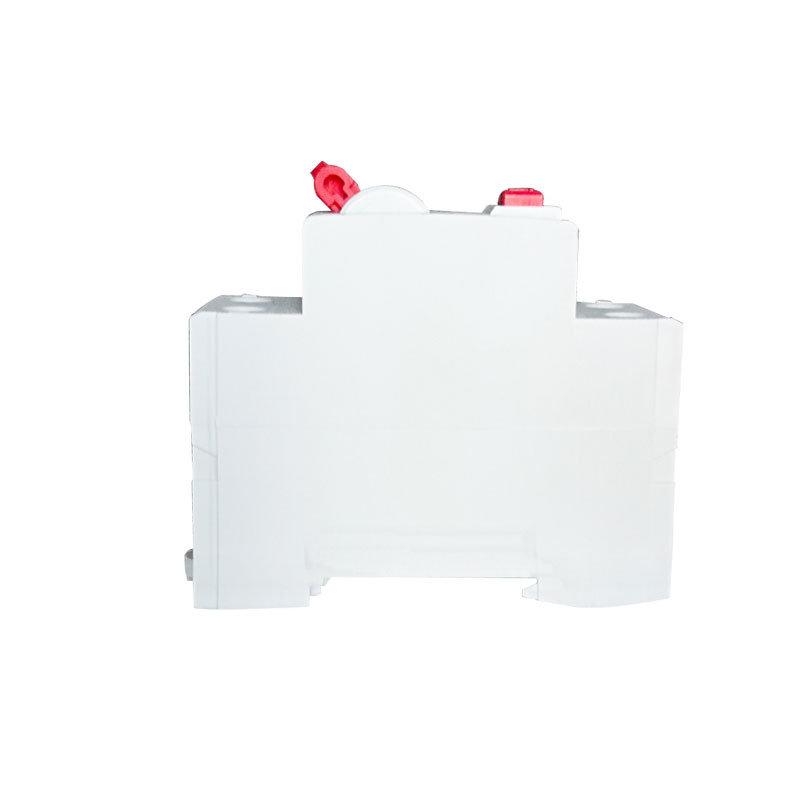

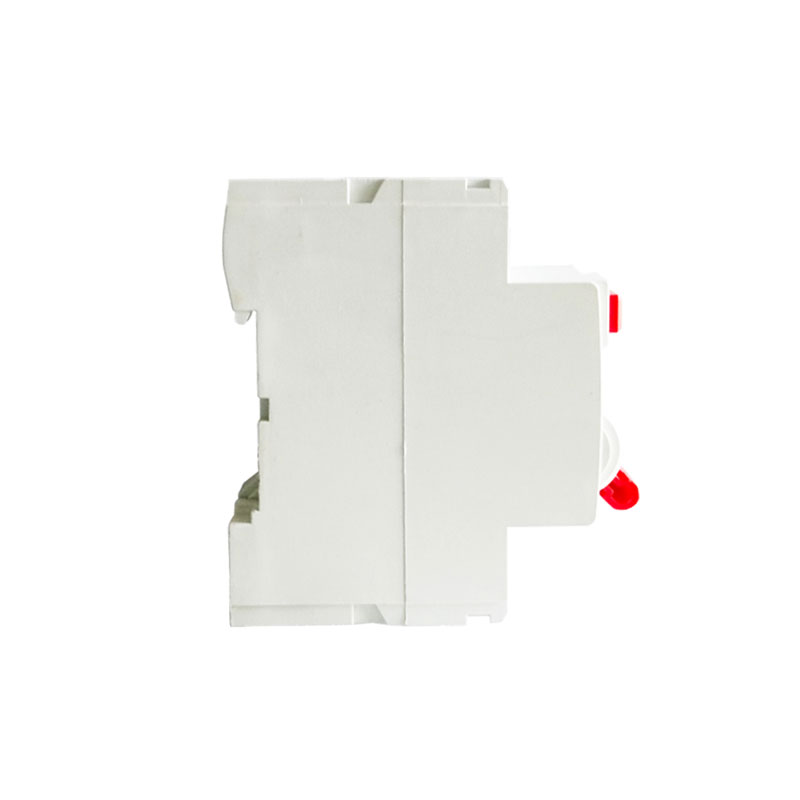

Stid-63 RCCB

Stet-63 RCCB, fuldt navn Reststrømsafbrydere (Sled-63 RCCB), er en elektrisk sikkerhedsenhed, der er specifikt designet til at forhindre elektriske brande og elektrokutionsulykker. Det overvåger hovedsageligt den resterende strøm i kredsløbet, dvs. forskellen mellem strømmen af ​​brandlinjen og nullinjen. Når denne forskel (normalt forårsaget af lækage) overstiger en forudindstillet værdi, afskærer Sled-63 RCCB automatisk kredsløbet i en meget kort periode, hvilket beskytter den personlige sikkerhed og udstyret mod skader.

Model:STID-63

Send forespørgsel

Produkt beskrivelse
Mode Elektromagnetisk type, elektronisk type
STANDARD IEC61008-1
Reststrømskarakteristika A og G, S

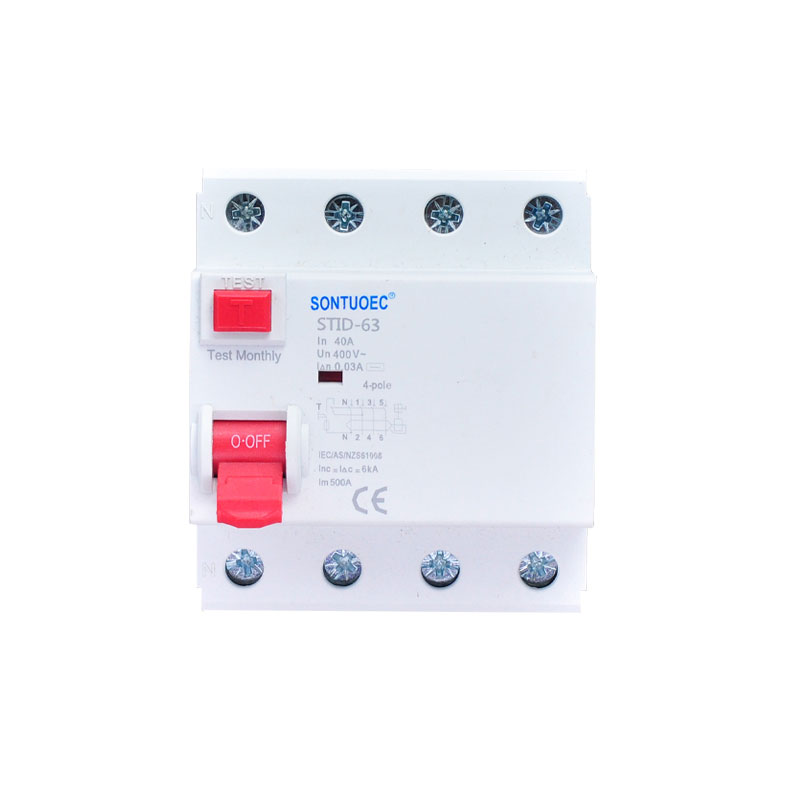

Pol 2p 4p
Bedømt skabelse og brudkapacitet 500a (in = 25a 40a) eller 630a (in = 63A)
Bedømt strøm (a) 16,25,40,63a
Bedømt frekvens (Hz) 50/60
Bedømt spænding AC 230 (240) 400 (415) Bedømt frekvens: 50/60Hz
Bedømt resterende driftsstrøm I/ N (A) 0,03, 0,1, 0,3, 0,5;
Bedømt resterende ikke -driftsstrøm I NO 0,5i n
Bedømt betinget kortslutningsstrøm Inc 6ka
Bedømt betinget resterende kortslutningsstrøm I AC 6ka
Beskyttelsesklasse IP20
På symmetrisk DIN -jernbane 35 mm panelmontering

Hovedfunktioner af Stid-63 RCCB

Lækagebeskyttelse: Kernefunktionen af ​​Sled-63 RCCB er at detektere resterende strøm i kredsløbet og hurtigt afskære kredsløbet, når lækage detekteres. Reststrømme er normalt forårsaget af isolering af beskadiget udstyr, ødelagte ledninger eller human elektrokution.


Personlig sikkerhedsbeskyttelse: Ved hurtigt at afskære lækagekredsløbet kan Sled-63 RCCB effektivt forhindre elektrokutionsulykker og beskytte personalets liv.


Elektrisk brandforebyggelse: Lækage af elektricitet kan føre til overophedning af kredsløbet, hvilket igen kan føre til en brand, og Sled-63 RCCBs hurtige afbrydelsesfunktion hjælper med at forhindre sådanne elektriske brande.


Princip om drift af Sled-63 RCCB

Sled-63 RCCB indeholder en intern reststrømtransformator til at detektere den resterende strøm i kredsløbet. Når den resterende strøm overstiger en forudindstillet værdi, udløser transformeren frigørelsesmekanismen inde i Sled-63 RCCB, hvilket får den til hurtigt at afskære kredsløbet.


1. Residuel strømtransformator: Det er normalt en ringformet jernkerne, der vikles rundt om ilden og nul ledninger i kredsløbet. Når der er en ubalance i strøm mellem ilden og nul ledninger (dvs. der er en resterende strøm), fornemmer transformeren denne ubalance og genererer magnetisk flux.


2. Trippingmekanisme: Når transformeren registrerer en resterende strøm, der overstiger en forudindstillet værdi, udløser den trippingmekanismen. Trippingmekanismen kan være en elektromagnet, en mekanisk fjeder eller en anden type mekanisme, der hurtigt bruges til hurtigt at afskære kredsløbet.

STID-63 RCCBSTID-63 RCCBSTID-63 RCCBSTID-63 RCCBSTID-63 RCCB


Funktioner af Stid-63 RCCB

Høj følsomhed: Sled-63 RCCB kan hurtigt detektere lille lækstrøm og afskære kredsløbet på meget kort tid.

Høj pålidelighed: Efter streng test og certificering har Sled-63 RCCBS høj pålidelighed og stabilitet og kan fungere stabilt i lang tid.

Let at installere og vedligeholde: Sled-63 RCCB vedtager normalt modulært design, let at installere og vedligeholde.

Bredt udvalg af beskyttelse: Sled-63 RCCB'er er velegnede til en lang række elektriske systemer, herunder bolig-, kommercielle og industrielle.


Applikationsscenarier af Stid-63 RCCB

Stet-63 RCCB'er er vidt brugt i situationer, hvor der er behov for at forhindre personskade og elektriske brande forårsaget af lækage af elektricitet. For eksempel:


1. Residentielt elektrisk system: I en bolig installeres Stid-63 RCCBS normalt i hovedfordelingsboksen eller filialfordelingsboksen for at beskytte de elektriske kredsløb i hele boligen eller et specifikt område.


2. Commerciale elektriske systemer: I kommercielle bygninger kan Sled-63 RCCB'er bruges til at beskytte kredsløb på kontorer, butikker, restauranter og andre placeringer.


3. Industrielle elektriske systemer: I industrielle områder bruges Sled-63 RCCBS typisk til at beskytte kritiske kredsløb, såsom produktionslinjer, mekanisk udstyr og kontrolsystemer.
