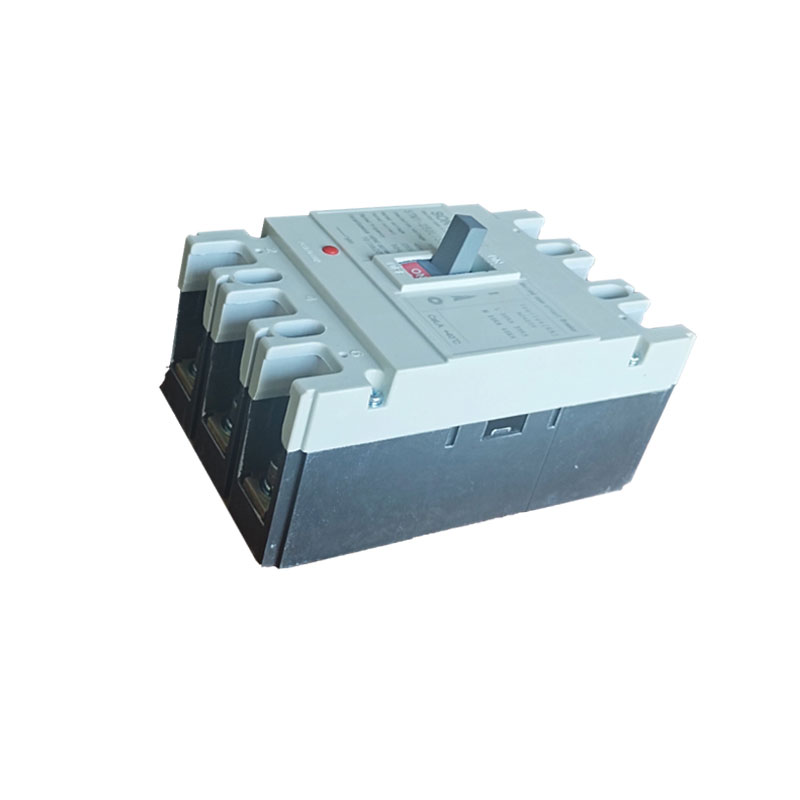

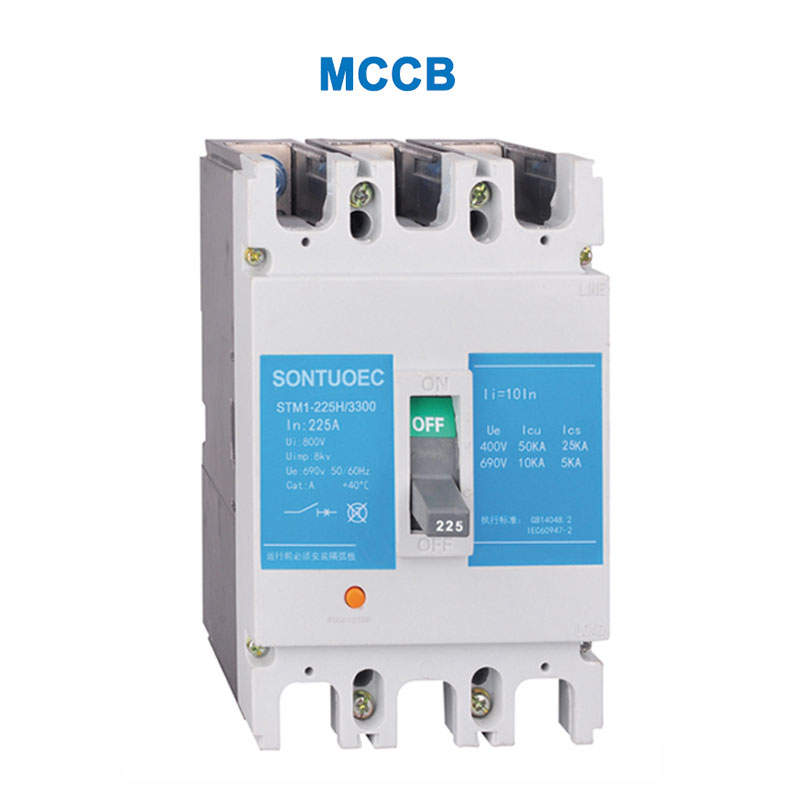

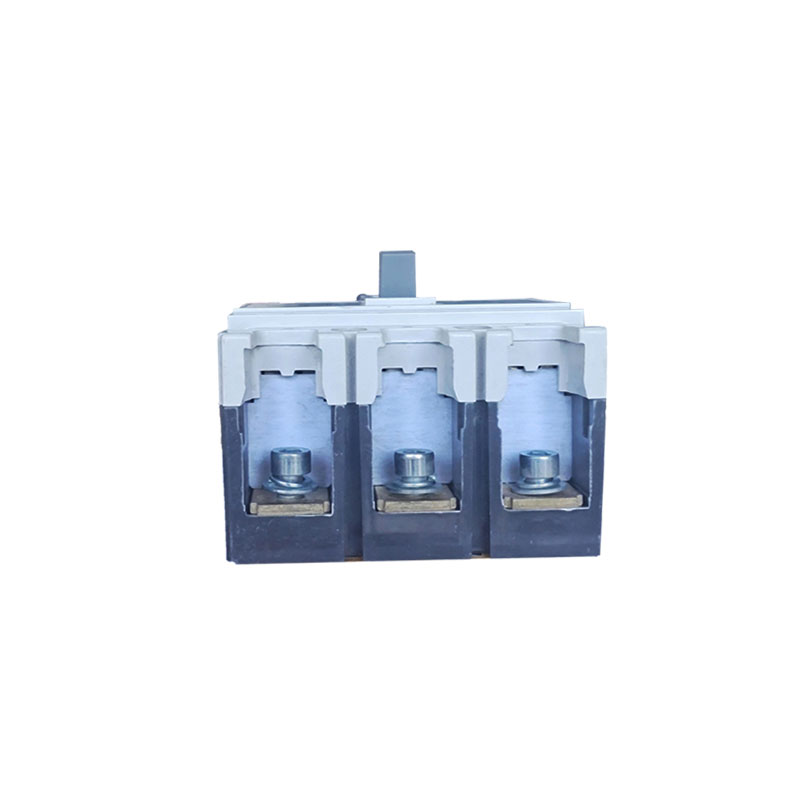

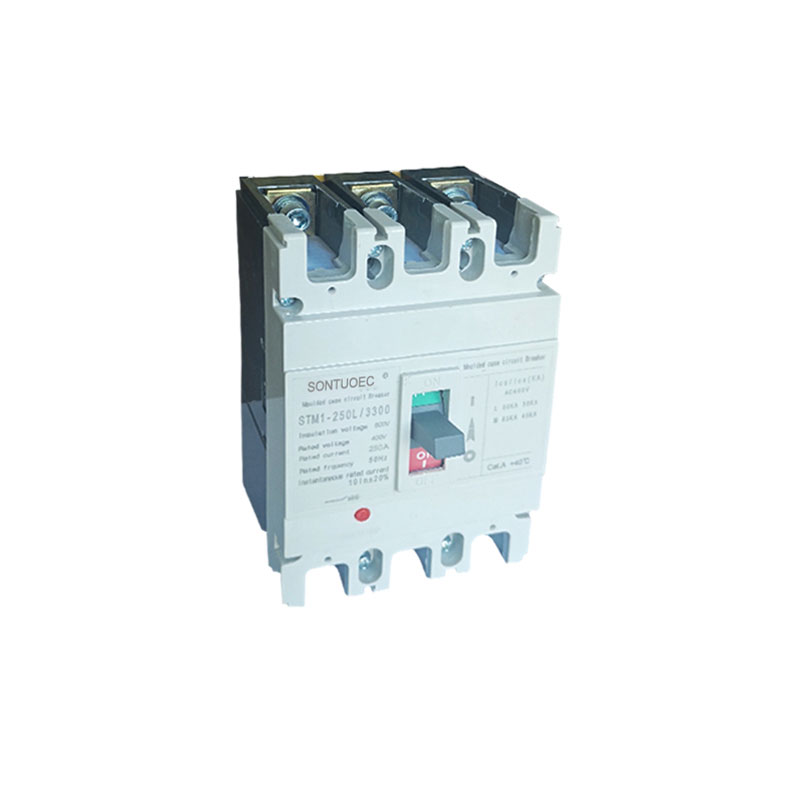

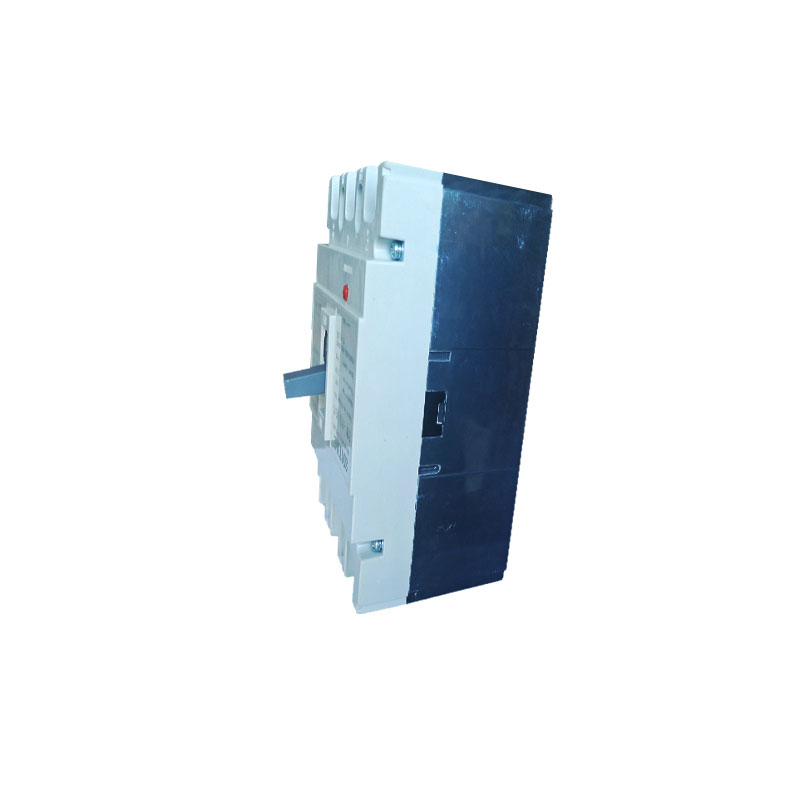

STM1 -støbte sagskredsløb, MCCB, det fulde navn er støbt sagskredsløb. Det er en elektrisk sikkerhedsanordning med overbelastning, kortslutning og underspændingsbeskyttelse, der i vid udstrækning er brugt i strømdistributionssystemer i industrielle, kommercielle og boligområder. STM1 Støbte sagsafbrydere er en vigtig elektrisk sikkerhedsanordning med funktioner som overbelastning, kortslutning og underspændingsbeskyttelse. Ved at forstå dets arbejdsprincip, egenskaber, applikationsscenarier og udvælgelses- og installationsmetoder kan du bedre bruge og vedligeholde STM1 -støbte case -afbrydere for at sikre sikker drift af elektriske systemer.
Specifikationer
Type | Ramme strøm (LNM) | Bedømt strøm (a) | Bedømt arbejdsspænding (V) | Bedømt isoleringsspænding | Bedømt begrænsende kortslutning Breaking Abitity Ka 400V | Bedømt opærende kortslutningsbryderevne Ka 400V | Oversigt Dimensioner |
Montering
dimensioner
|
||||
L | W 3P/4P | H | A | B | 4-φD | |||||||
STM1-63 l | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500v | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 m | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500v | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100m | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 h | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100.125.140.160 | AC 400V | 690v | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160m | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100.125.140.160.180,
200.225
|
AC 400V | 690v | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225.250.315.350,
400
|
AC 400V | 690v | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400.500.630 | AC 400V | 690v | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630M | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630.700.800 | AC 400V | 690v | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
Hovedfunktioner af STM1 -støbte sagsafbrydere
Overbelastningsbeskyttelse: Når strømmen i kredsløbet overstiger den nominelle værdi af STM1 -støbte sagsafbrydere, vil det automatisk afskære kredsløbet inden for et bestemt tidsrum for at forhindre kredsløb og udstyr i at overophedes, hvilket undgår brand og skade.
Kortslutningsbeskyttelse: Når der opstår en kortslutning i et kredsløb, vil STM1 -støbte sagskredsløbsbrydere hurtigt afskære kredsløbet for at forhindre, at kortslutningsstrømmen forårsager alvorlig skade på kredsløbet og udstyret.
Underspændingsbeskyttelse (nogle STM1 -støbte case -afbrydere har denne funktion): Når strømforsyningsspændingen reduceres til et bestemt niveau, vil STM1 -støbte sagskredsløbsafbrydere afskære kredsløbet for at forhindre, at udstyret bliver beskadiget eller fungerende på grund af drift under lav spænding.
STM1 -støbte case -afbrydere indeholder en intern termisk magnetisk eller elektronisk turdetektor for at detektere strøm- og spændingsændringer i kredsløbet. Når strømmen eller spændingen er unormal, udløser strejkeren trippingmekanismen for STM1 -støbte sagskredsløb, hvilket får den til hurtigt at afskære kredsløbet.
1.Thermal magnetisk tripper: Den bruger den genererede varme, når strømmen passerer gennem en leder for at udløse en tur. Når strømmen er for høj, opvarmes lederen, hvilket forårsager bimetalen inde i den termiske magnetiske angriber til at bøje, hvilket udløser trippingmekanismen.
2.elektronisk angriber: Den bruger elektroniske komponenter til at detektere ændringer i strøm og spænding og kontrollere trækmekanismen. Når der opdages en abnormitet, sender den elektroniske angriber et signal til trippingmekanismen for at afskære kredsløbet.
Høj brudkapacitet: STM1-støbte case Circuit Breakerss har en høj kortslutningskredsevne, som hurtigt kan afskære kredsløbet, når der opstår en kortslutning og beskytter kredsløbets og udstyrets sikkerhed.
Flere beskyttelsesfunktioner: Ud over den grundlæggende overbelastning og kortslutningsbeskyttelsesfunktioner har nogle STM1-støbte sagskredsløb også yderligere funktioner, såsom beskyttelse af underspænding og beskyttelse af jordfejl.
Let at installere og vedligeholde: STM1 -støbte case -afbrydere vedtager normalt modulariseret design, som er let at installere og vedligeholde og er velegnet til forskellige strømdistributionssystemer.
Høj pålidelighed: STM1 -støbte sagskredsløb er blevet testet og certificeret til at have høj pålidelighed og stabilitet for at sikre sikker drift af elektriske systemer.
STM1 -støbte case -afbrydere er vidt brugt i strømfordelingssystemer i de industrielle, kommercielle og boligsektorer som enten hovedafbryderen eller filialkontakten i et kredsløb. De installeres normalt i distributionsbokse, distributionskabinetter eller kontrolskabe for at beskytte kredsløb og udstyr mod skader forårsaget af unormale strømme og spændinger.
