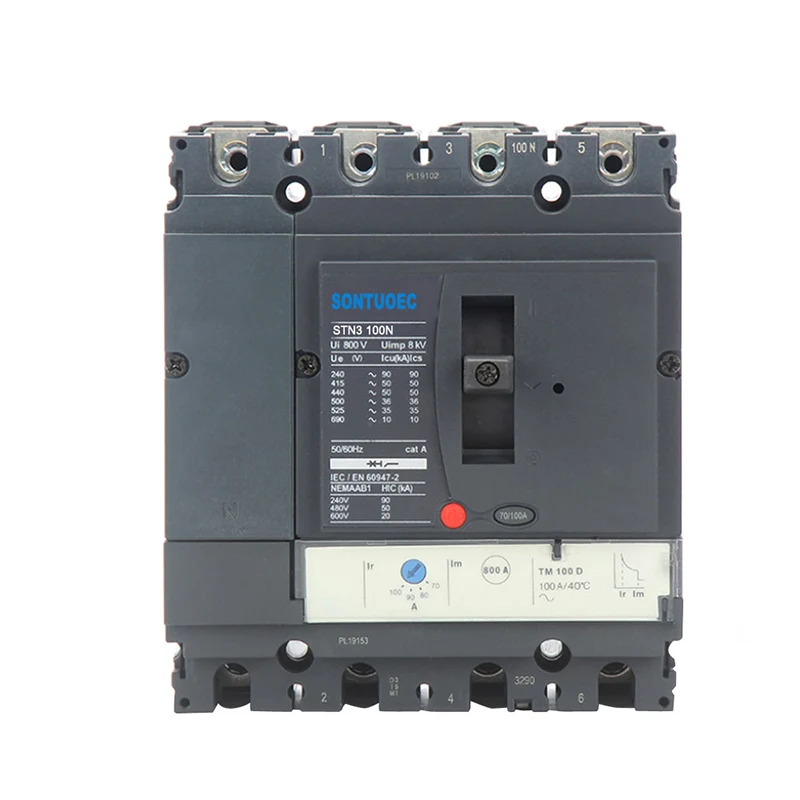

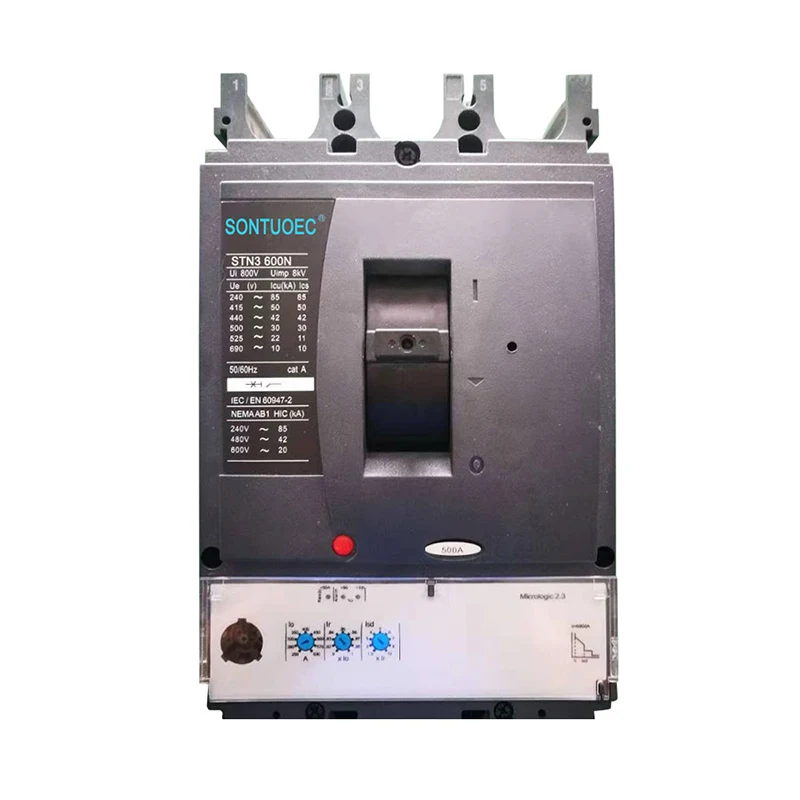

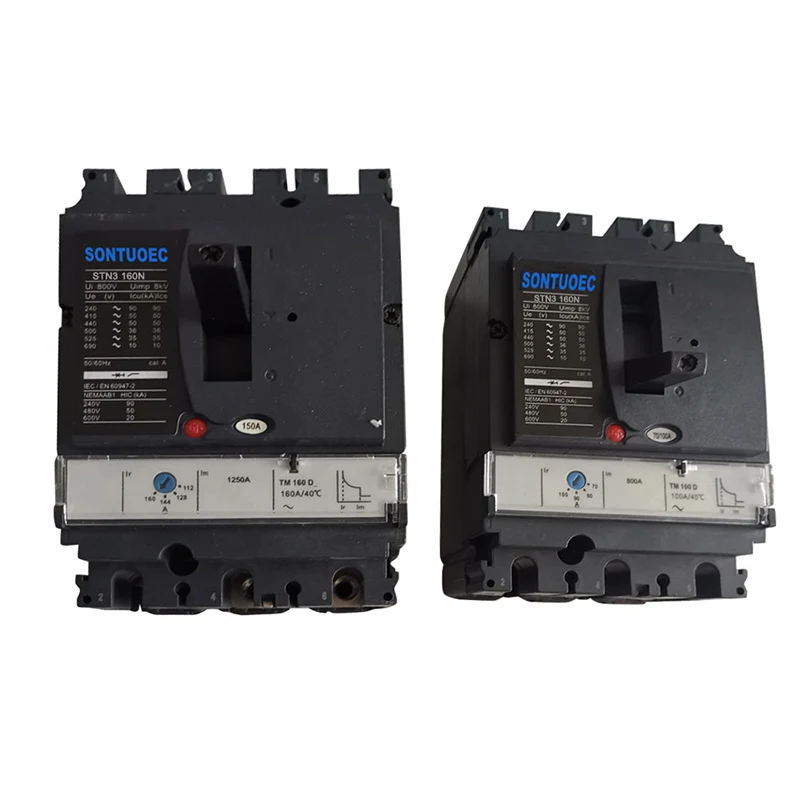

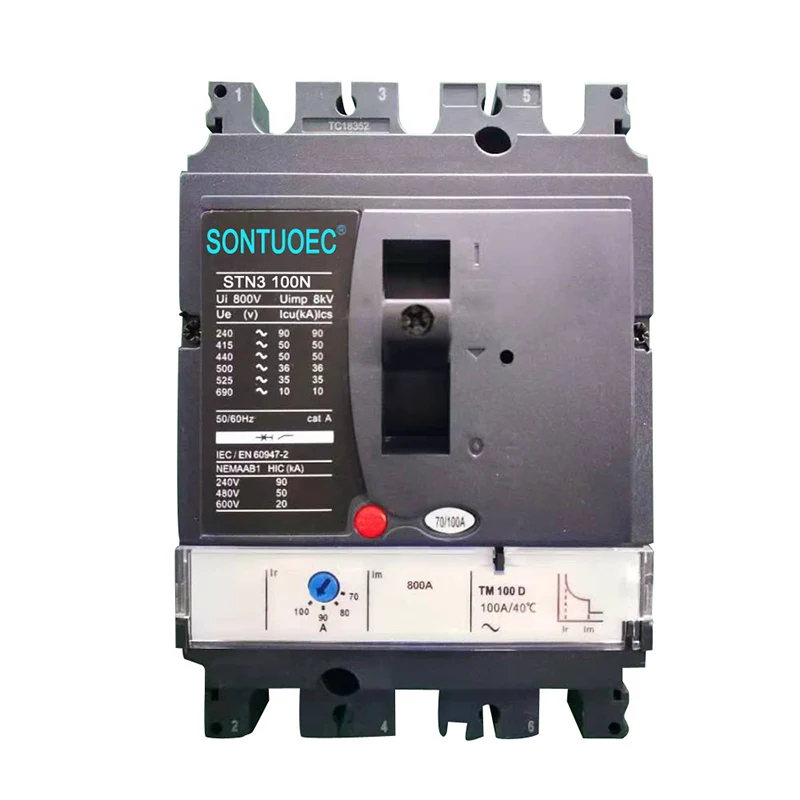

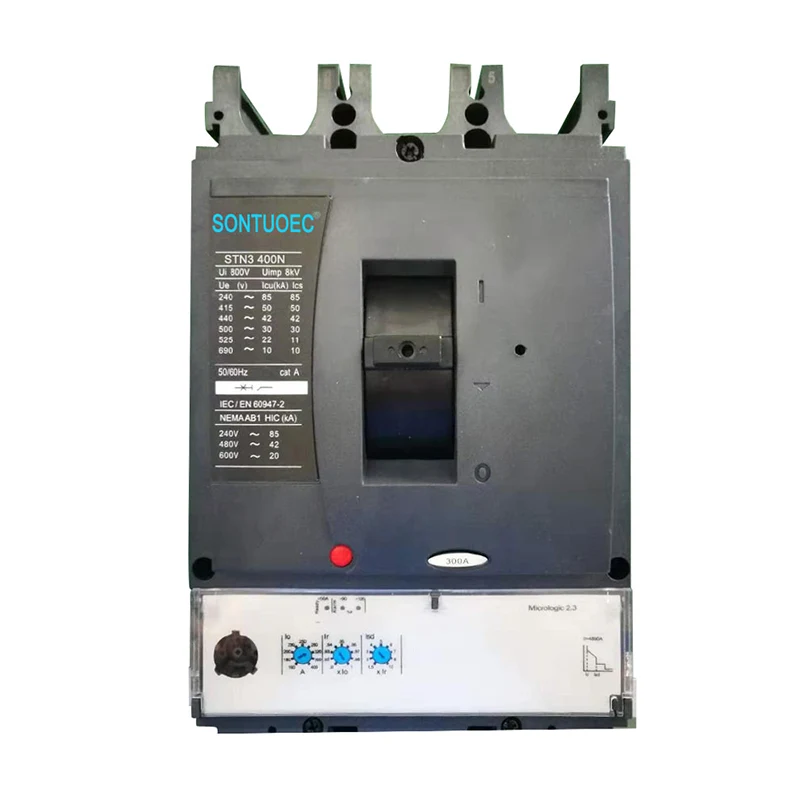

STN3 Type støbt case Circuit Breaker

Stn3 -typen støbt case -afbryder er en pålidelig og avanceret løsning til elektrisk beskyttelse i forskellige anvendelser. Dets kompakte design, omfattende beskyttelsesfunktioner og kommunikationsfunktioner gør det til et ideelt valg til moderne elektriske systemer.

Model:STN3

Send forespørgsel

Produkt beskrivelse

Specifikationer	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Ramme strøm (a)	100				160				250				400				630
Antal poler	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (fra)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Bedømt isoleringsspænding	AC800V
Bedømt arbejdsspænding	AC690V
Bedømt strøm, termisk udløb, TMD, en	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Bedømt strøm, elektronisk udløb, mikrofon, en	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Hjælpemiddel, alarm, fejltilbehør	Eller/SD/SDE/SDX
Shunt & under spændingsspole	MX/Mn
Mekanisk liv	50000				40000				20000				15000				15000
Elektrisk liv	30000				20000				10000				6000				4000

Model nr.	STN3
STANDARD:	IEC 60947-2
Arc-Extinguishing Medium	Luft
Struktur	MCCB
Type	Moulede Case Circuit Breaker
Certificering	Ce
Godkendelser	CE, ISO9001
Leveringstid	Inden for 20 dage
Specifikation	63A-630A
Oprindelse	Wenzhou Zhanjiang
Produktionskapacitet	2000 stykker/uge
Hastighed	Normal type afbryder
Installation	Fast
Poler nummer	3p 4p
Fungere	Konventionel afbryder, Circuit-breaker-fejlbeskyttelse, Overstrømsbeskyttelse
Pris	Fabrikspris
Garantitid	12 måneder
Transportpakke	Indre kasse/karton
Varemærke	Esoueec, WZSCEC, Esutune, IMDEC
HS -kode	8536200000

Nøglefunktioner

• Beskyttelse og funktionalitet: Disse afbrydere tilbyder omfattende beskyttelse af elektriske systemer, herunder overbelastning og kortslutningsbeskyttelse. De er designet til automatisk at afbryde kredsløbet, når der opstår en fejl, hvilket forhindrer skade på udstyr og sikrer sikkerhed.

• Shell Current og Rated Current: Shell -strømmen (f.eks. 160N) angiver den maksimale udvidelige afbrydelseskapacitet for afbryderens hus. Den nominelle strøm (f.eks. 100a) er den maksimale normale driftsstrøm, som kredsløbet ikke skal overstige for at forhindre tripping på grund af overstrøm.

• Polkonfigurationer: Tilgængelig i 3-polet (3p) og 4-polet (4P) -konfigurationer, der er egnede til forskellige elektriske systemer og applikationer.

• Elektroniske rejseenheder: Avancerede elektroniske rejseenheder giver præcis måling og kommunikationsfunktioner, hvilket muliggør overvågning af realtid og diagnostik af elektriske parametre.

• Kompakt design: Især den kompakte NSX -serie er kendt for sit kompakte design, der kombinerer energieffektivitet, måling, styring og kommunikationsværktøjer.

Applikationer

• Industriel brug: Brede i vid udstrækning i industrielle omgivelser til distribution og beskyttelse af elektrisk strøm til forskellige udstyr og maskiner.

• Energi og infrastruktur: Velegnet til applikationer i energidistributionsnetværk og infrastrukturprojekter.

• Kommerciel og bolig: også brugt i kommercielle bygninger og bolighuse til hoved- og sekundære distributionssystemer.

Yderligere funktioner i den kompakte NSX -serie

• Forbedret beskyttelse: Funktioner såsom dobbeltrotationskontakter og energiudskæring sikrer pålidelig beskyttelse mod fejl.

• Selektiv koordinering: Forbedret selektivitet hjælper med at bevare kontinuiteten i strømforsyningen til upåvirkede kredsløb under fejl.

• Kommunikationsfunktioner: Modbus kommunikationsmodul og BSCM (Breaker Status Control Module) muliggør datatransmission mellem afbryderen og et tilsynssystem.

• Vis og overvågning: "Klar"-LED og andre indikatorer giver statusoplysninger i realtid, mens FDM121-kabinetdørskærmheden kan vise forskellige målte parametre.

• Vedligeholdelse og konfiguration: Vedligeholdelsesindikatorer viser slid på kontakter, belastningsprofiler og driftstællinger, der hjælper med forudsigelig vedligeholdelse.
