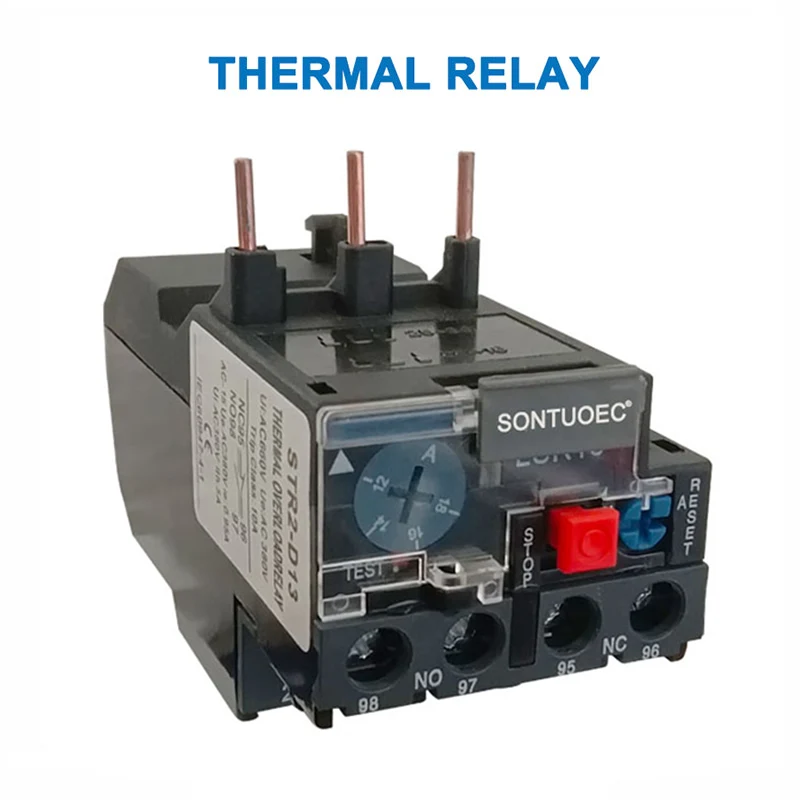

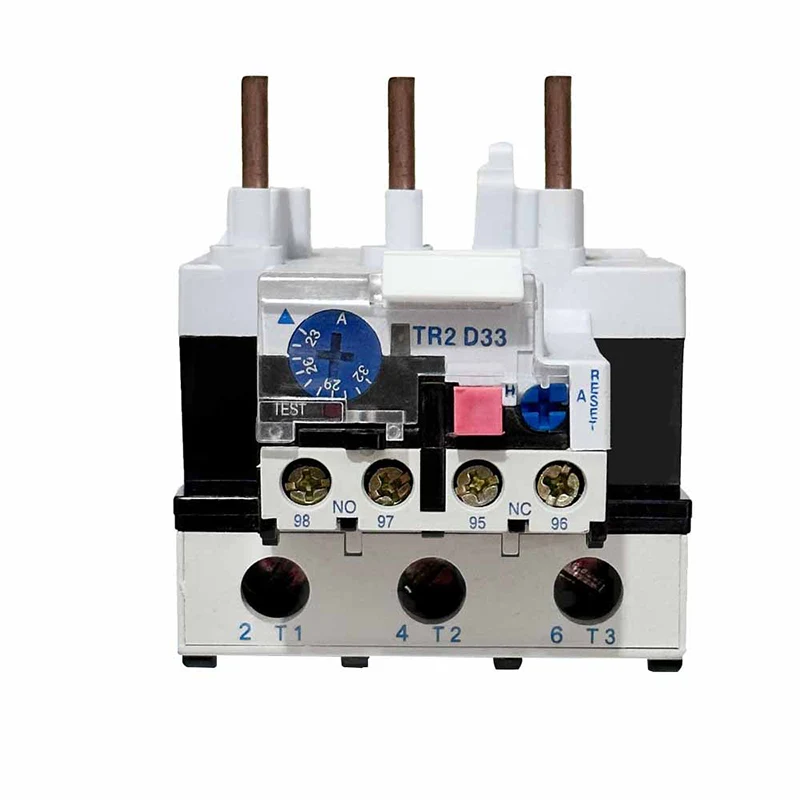

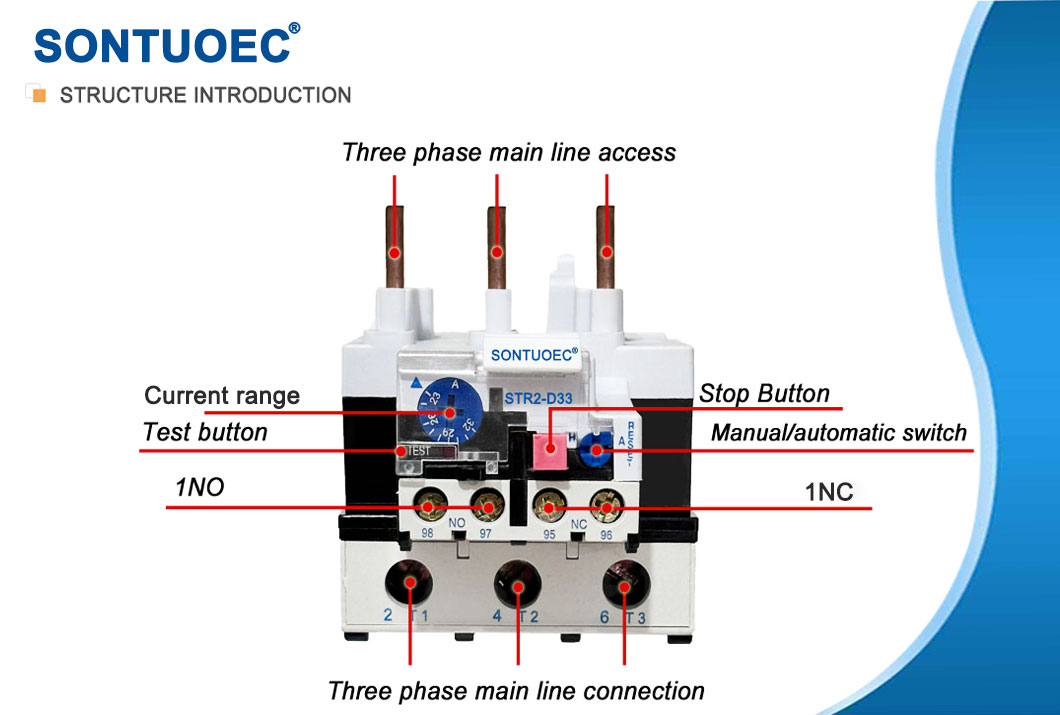

STR2-D33 Termisk overbelastningsrelæ

STR2-D33 Termiske overbelastningsrelæer fungerer på princippet om den termiske virkning af elektrisk strøm. Når en motor er overbelastet, øges dens nuværende, hvilket forårsager opvarmningselementet inde i det termiske overbelastningsrelæ til at varme op. Denne varme overføres til bimetalen, der er lavet af to metaller med forskellige koefficienter for termisk ekspansion, så den bøjes, når den opvarmes. Når bøjningen når et bestemt punkt, udløser det en mekanisk enhed, som regel en kontakt, der kobler strømforsyningen til motoren, hvilket beskytter den mod skader.

Send forespørgsel

Produkt beskrivelse

Specifikationer:

Produkt Navn	Termisk overbelastningsrelæ
Model	ST2-D33
Materiale	Plast, elektroniske komponenter
Termisk Kontakte	1no+1nc
Termisk RelayRated Current	23A-93A	Bemærk den aktuelle rækkevidde
STR2-93	Justerbart strømområde (a) Indstillingsområde	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekvens	660V
Tripping Class	50/60Hz
Farve	Som vist billede

Vigtigste tekniske parametre

Model	Bedømt strøm	INGEN.	Indstillingsområde (a)	Til kontaktor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Hovedfunktioner

Overbelastningsbeskyttelse: Når motorens belastning overstiger dens nominelle værdi, afskærer det termiske overbelastningsrelæ, at strømforsyningen for at forhindre, at motoren overophedes og skader.

Overophedningsbeskyttelse: Hvis motoren overophedes af en eller anden grund (f.eks. Høj omgivelsestemperatur eller dårlig varmeafledning), vil det termiske overbelastningsrelæ også afskære strømforsyningen.

Indikationsfunktion: Mange termiske overbelastningsrelæer har en indikationsfunktion, der signaliserer eller ændrer status, når motoren er overbelastet eller overophedet, så operatøren kan finde og træffe foranstaltninger i tide.

Auto Relay Str2-D-serie af termisk overbelastningsrelæ kan bruges i kredsløbet på 50/60 Hz, nominel isoleringsspænding 660 V, nominel strøm 0,1-93A til beskyttelse af fasepausen, når den elektriske motor er overbelastet, har relæet forskellige mekanismer og temperaturkompensation kan tilsluttes i ST1-serien AC-kontaktor, det er den mest avancerede termalrelay i nineties i verdenen. 60947-1.

Applikationsscenarier

Termiske overbelastningsrelæer bruges vidt i forskellige industrielle og kommercielle miljøer, især i udstyr, der kræver elektriske motordrev. For eksempel bruges de i pumper, kompressorer, fans, transportører og en række andet mekanisk udstyr for at sikre, at sådant udstyr kan lukkes sikkert i tilfælde af en overbelastning eller overophedningstilstand.

Valg og installation

Når man vælger et termisk overbelastningsrelæ, skal faktorer såsom motorens effektvurdering, driftsmiljø og belastningsegenskaber overvejes. Det er også nødvendigt at sikre, at den nominelle strøm af det termiske overbelastningsrelæ matcher den nominelle strøm af motoren, og at den har passende overbelastning og overophedningsbeskyttelsesegenskaber.

Når du installerer et termisk overbelastningsrelæ, skal du følge producentens retningslinjer og sikre, at den er korrekt forbundet til motorens strøm- og kontrolkredsløb. Derudover skal termiske overbelastningsrelæer inspiceres og vedligeholdes regelmæssigt for at sikre korrekt drift og lang levetid.
