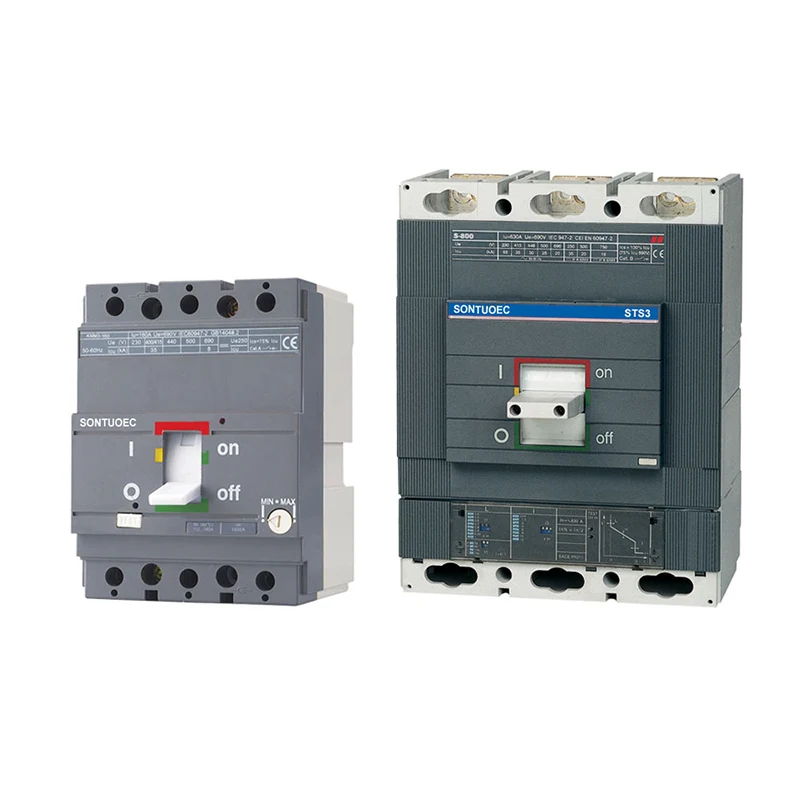

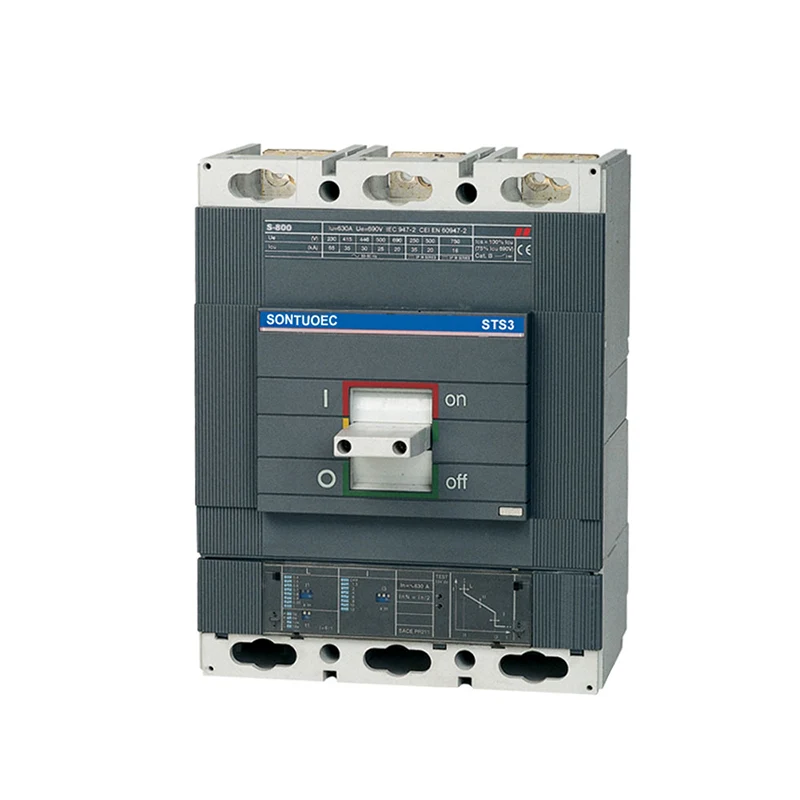

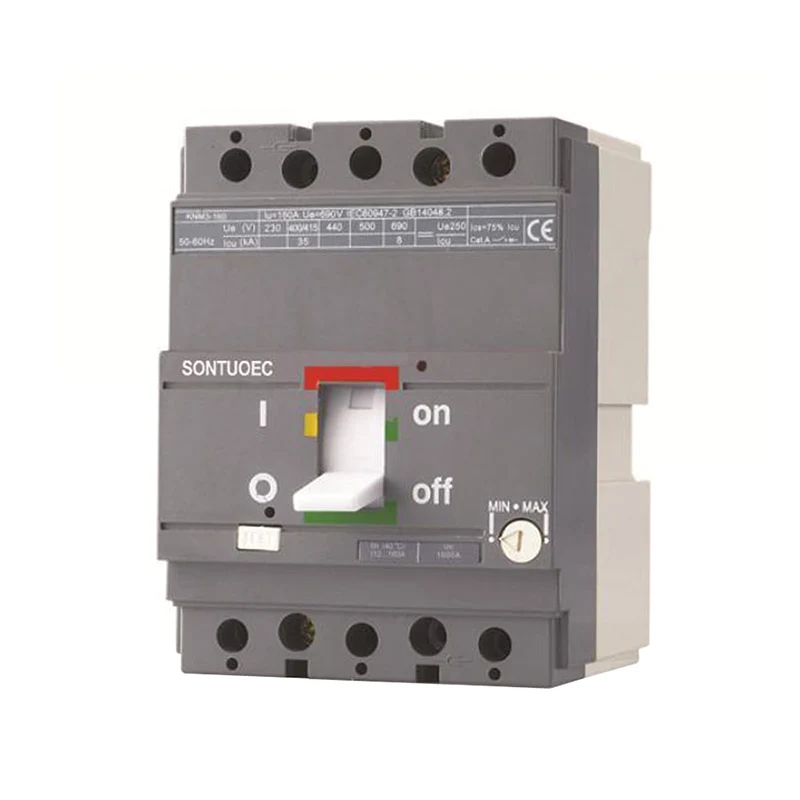

STX-serie støbt case-afbryder (MCCB) er 800V, velegnet til tænd / sluk eller slukker ikke frekvens og start af en motor, der ikke ofte er i kredsløbet med AC 50Hz, klassificeret arbejdsspænding 690V ;-klassificeret arbejdstrøm op til 800A er motorbeskyttelsesfrit, afbrydere. Det overholder IEC60947-2 standarder.
Model nr. | STX (STS3) |
Arc-Extinguishing Medium | Luft |
standard: | IEC 60947-2 |
Struktur | MCCB |
Type | Støbt sagskredsløb |
Certificering | Ce |
Godkendelser | CE, ISO9001 |
Leveringstid | Inden for 20 dage |
Specifikation | 63A-630A |
Oprindelse | Wenzhou Zhanjiang |
Produktionskapacitet | 2000 stykker/uge |
Hastighed | Normal type afbryder |
Installation | Fast |
Poler nummer | 3p |
Fungere | Konventionel afbryder, Circuit-breaker-fejlbeskyttelse, Overstrømsbeskyttelse |
Pris | Fabrikspris |
Garantitid | 12 måneder |
Transportpakke | Indre kasse/karton |
Varemærke | Esoueec, WZSCEC, Esutune, IMDEC |
HS -kode | 8536200000 |
Type | Bedømt strøm (a) | Pol |
Bedømt isoleringsspænding (V),
UI (50Hz)
|
Bedømt drift
Spænding (V)
|
Bueafstand
(mm)
|
Ultimate kortslutning | Servicemangel | betjene | |||
Breaking Capacity (KA) | kredsløb | præstation | |||||||||
Breaking Capacity (KA) | (udholdenhed) | ||||||||||
STX | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
STX | 25 | - | 20 | 16 | |||||||
STX | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
STX | 50 | 10 | 40 | 25 | |||||||
STX | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
STX | 50 | 16 | 40 | 30 | |||||||
STX | 65 | 18 | 40 | 48 | |||||||
STX | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
STX | 50 | 20 | 40 | 30 | |||||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 | |||||||
STX | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 |
Høj ydeevne: STX-serie støbte case-afbrydere har fremragende overbelastning og kortslutningsbeskyttelsesevne, som hurtigt kan afskære defekte kredsløb og forhindre skader på udstyr og brandulykker.
Kompakt struktur: Vedtagelse af plastikskaldesign er strukturen kompakt og let, hvilket er let at installere og vedligeholde.
En række tilbehør: Giv en række internt og eksterne tilbehør, såsom hjælpekontakter, alarmkontakter, shunt -afbrydere osv., For at imødekomme forskellige brugers behov.
Høj pålidelighed: streng kvalitetskontrol og test for at sikre produkt pålidelighed og stabilitet.
STX -serieafbrydere er vidt brugt på mange felter såsom elektrisk kraft, maskiner, metallurgi, petrokemisk, tekstil, konstruktion, skib og så videre. I det elektriske kraftsystem bruges det som det vigtigste elektriske beskyttelsesudstyr til at beskytte sikker drift af kredsløb og udstyr.
Valg og installation.
Valg: Når man vælger typen, skal faktorer som nominel strøm, nominel spænding, brudkapacitet og beskyttelsesegenskaber for afbryderen overvejes. Disse parametre skal vælges i henhold til kredsløbets faktiske behov for at sikre, at ydelsen og funktionen af afbryderen opfylder kravene.

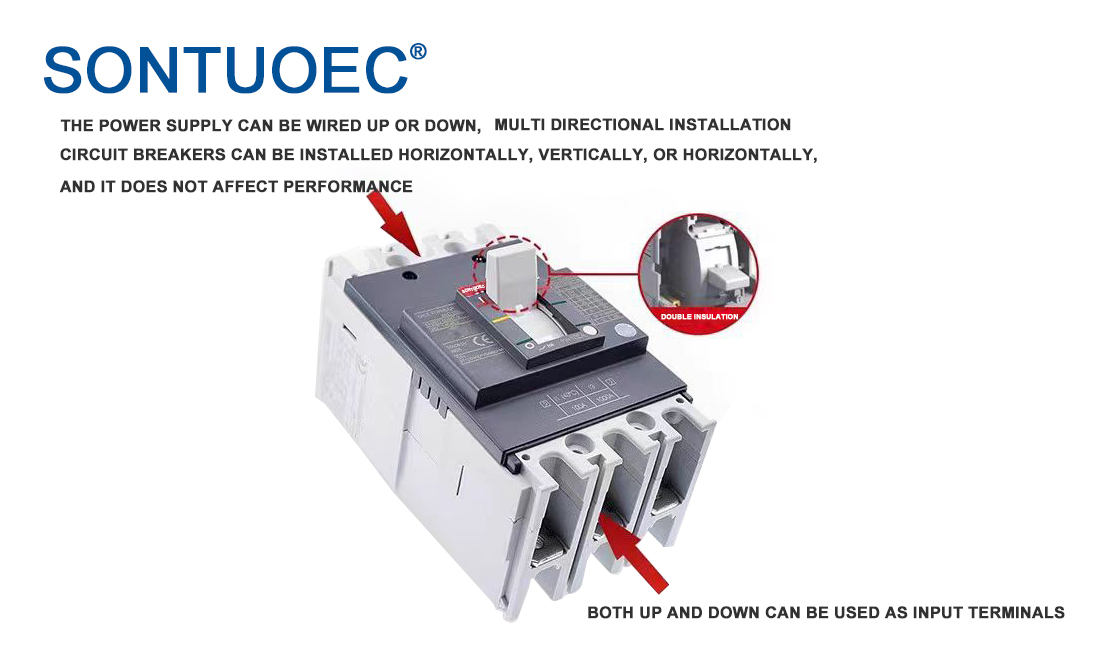

Installation: Når du er installeret, er det nødvendigt at følge de relevante elektriske installationskoder og standarder. Sørg for, at afbryderens installationsposition er i overensstemmelse med reglerne og er praktisk til drift og vedligeholdelse. På samme tid er det nødvendigt at sikre, at ledningsføring af afbryderen er korrekt og fejlfri for at undgå løs ledninger, der fører til fiasko.
