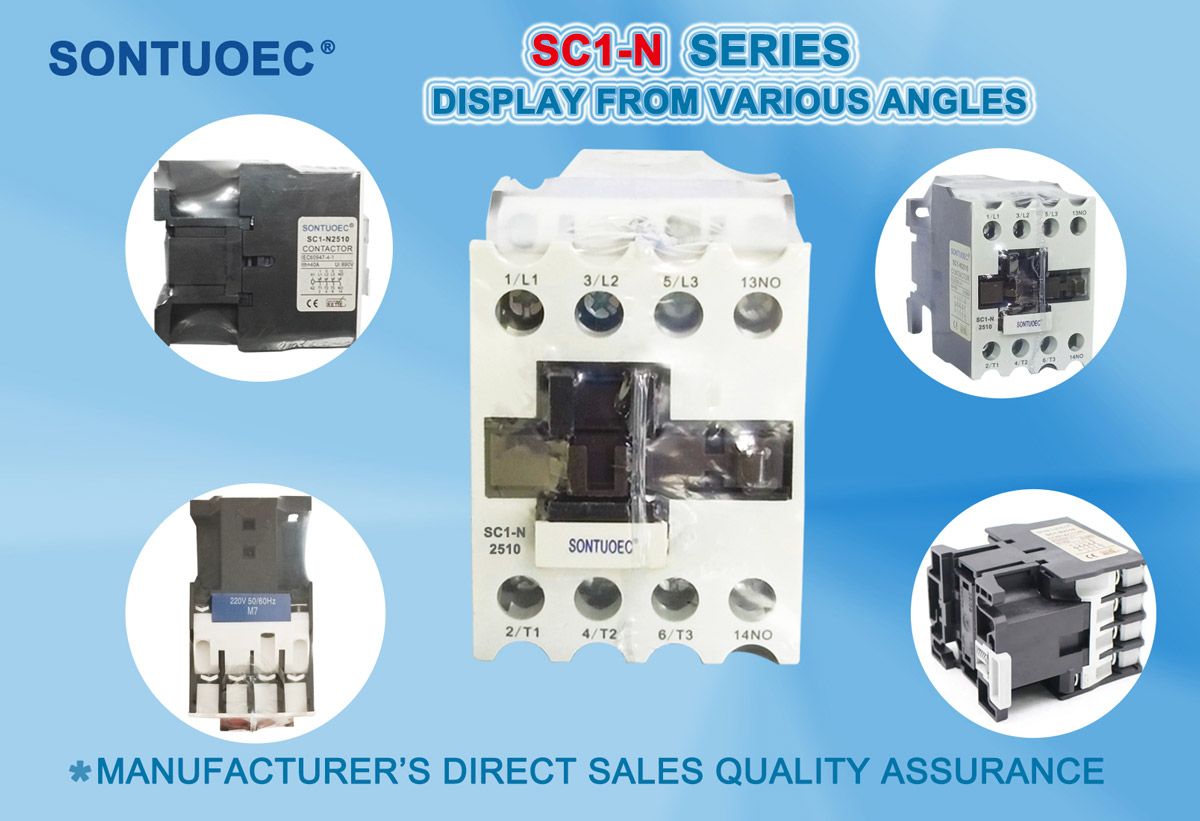

3 polet AC kontaktor

3-polet AC-kontaktor er en AC-kontaktor med tre uafhængige kontakter (eller poler), som hver styrer én fase af et trefaset strømsystem. Dens hovedfunktion er at fjernstyre start, stop og reversering af trefasede motorer eller andre trefasede belastninger. Ved at styre til- og frakoblingen af disse tre kontakter kan den realisere tilslutningen og afbrydelsen af det trefasede kredsløb og dermed kontrollere den elektriske belastnings arbejdsstatus.

Send forespørgsel

Produkt beskrivelse

Model	Kapacitet på 2-faset sqirlel-								Nominel varmestrøm 1.(A)
	Nominel effekt (KW)				Nominel driftsstrøm (A)
	220V-240V	380-440V	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur og arbejdsprincip

Struktur:

Elektromagnetisk system: omfatter komponenter såsom spoler, kerner osv., som bruges til at generere magnetisk flux for at drive åbning og lukning af kontaktsystemet.

Kontaktsystem: inklusive hovedkontakt og hjælpekontakt. Hovedkontakten bruges til at føre høj strøm, og hjælpekontakten bruges til at realisere transmission og feedback af styresignaler.

Lysbueslukningsenhed: Bruges til at slukke den lysbue, der dannes, når kontakten afbrydes for at beskytte kontakten mod beskadigelse.

Skal: bruges til at beskytte de interne komponenter mod det ydre miljø.

Arbejdsprincip:

Når spolen aktiveres, genererer jernkernen magnetisme og tiltrækker kontaktsystemet til at lukke, hvilket gør det trefasede kredsløb åbent.

Når spolen er deaktiveret, mister jernkernen sin magnetisme, og kontaktsystemet adskilles under påvirkning af fjederen for at afbryde trefasekredsløbet.

For det tredje, ansøgningen og udvælgelsen

Ansøgninger:

3-polet AC-kontaktor er meget udbredt i industriel automation, strømsystem og bygningsautomation.

Den kan bruges til at styre operationer såsom start, stop og reversering af trefasede motorer.

Det kan også bruges til at realisere fjernbetjening og beskyttelse af strømsystemet.

Udvælgelse:

Når du vælger en 3-polet vekselstrømskontaktor, skal faktorer såsom den nominelle spænding, mærkestrøm og belastningstype for strømsystemet tages i betragtning.

Den nominelle strømstyrke skal være større end eller lig med den maksimale driftsstrøm for belastningen.

Spændingsværdien bør tilpasses til strømsystemets spændingsniveau.
